RC遥控模型差速器用10T配对伞齿轮结构

　　这套配对伞齿轮主要面向小比例RC遥控模型车的差速传动场景设计，在模型车的动力传递链路里，差速器是协调左右驱动轮转速差、保障转弯时轮胎不打滑、不拖滞的核心部件，而伞齿轮作为差速器内部的核心传动构件，直接承担着把主减速器输入的动力拆分传递给两侧半轴的作用，不管是平跑、越野还是攀爬类RC模型，只要采用行星齿轮式差速结构，就离不开这类配对啮合的伞齿轮组件。

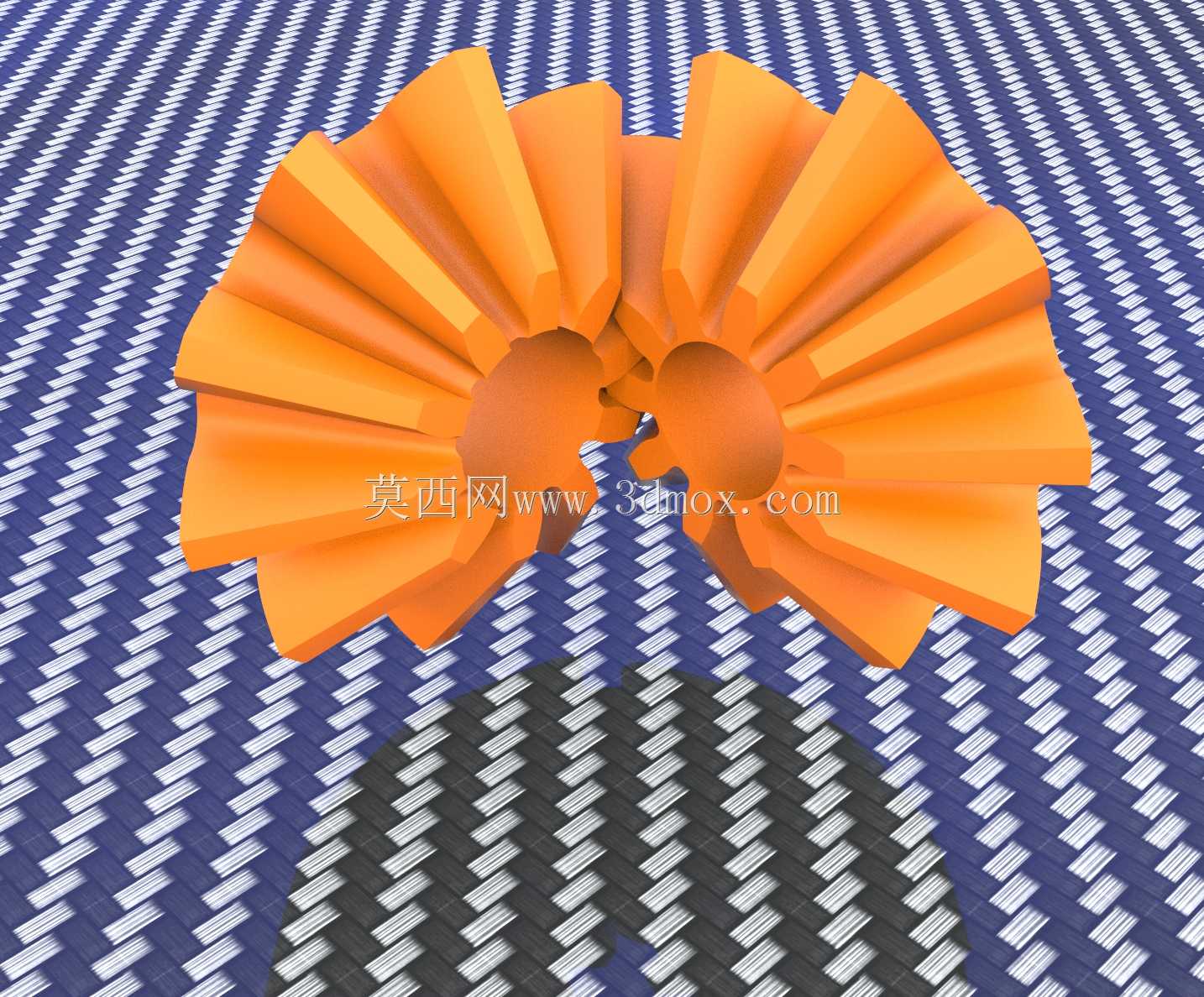

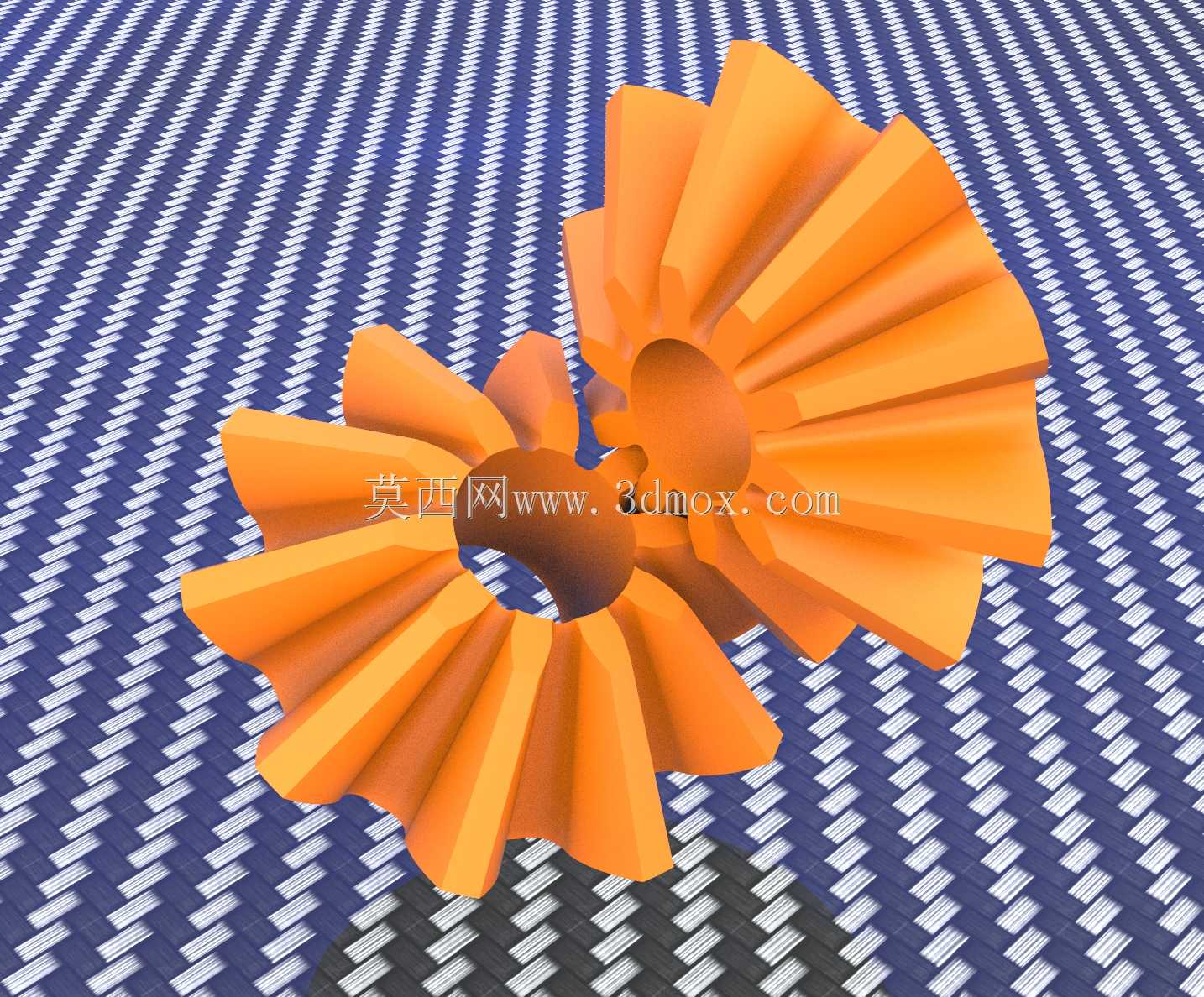

　　从实际使用场景来看，小比例RC模型的传动空间极其紧凑，差速器的安装腔往往直径不足20mm，这就要求伞齿轮在满足传动强度的前提下尽可能压缩外形尺寸，这套齿轮采用10齿对10齿的等速啮合设计，两个齿轮的结构参数完全一致，加工时不需要做两套不同的齿形参数编程，既降低了小批量加工的调机成本，也能保证啮合时的传动比为1，适配差速器内部半轴齿轮与行星齿轮的等速换向需求，动力传递过程中不会出现单侧转速配比偏差，能让模型车在直线行驶时两侧输出扭矩完全均等，避免出现跑偏、直路打舵的问题。

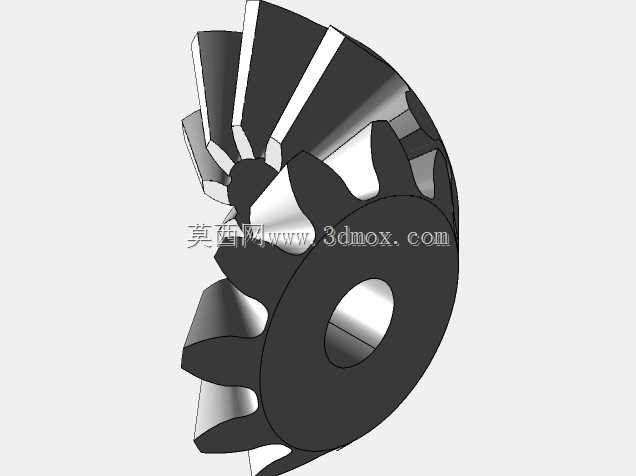

　　设计思路上，这套伞齿轮采用直齿锥齿结构，没有选用螺旋伞齿的方案，核心原因是RC模型的传动载荷相对较小，直齿伞齿的轴向力远低于螺旋齿，对差速器壳体内的轴承、垫片的轴向载荷要求更低，不需要额外加装高承载力的推力轴承就能满足使用需求，能进一步压缩差速器的整体轴向尺寸，给模型车的悬挂摆臂、转向拉杆留出更多安装调整空间。齿形参数设计时特意控制了齿顶高系数，避免小齿数齿轮出现根切问题，10齿的直齿伞齿如果采用标准齿顶高系数很容易出现根切，导致齿根强度不足，模型车急加速、飞坡落地受冲击时容易断齿，这套齿轮通过适度的齿顶高修正，在不改变啮合中心距的前提下提升了齿根厚度，齿根处的抗弯截面模量提升了近18%，能承受模型车无刷电机瞬时大扭矩输出带来的冲击载荷。

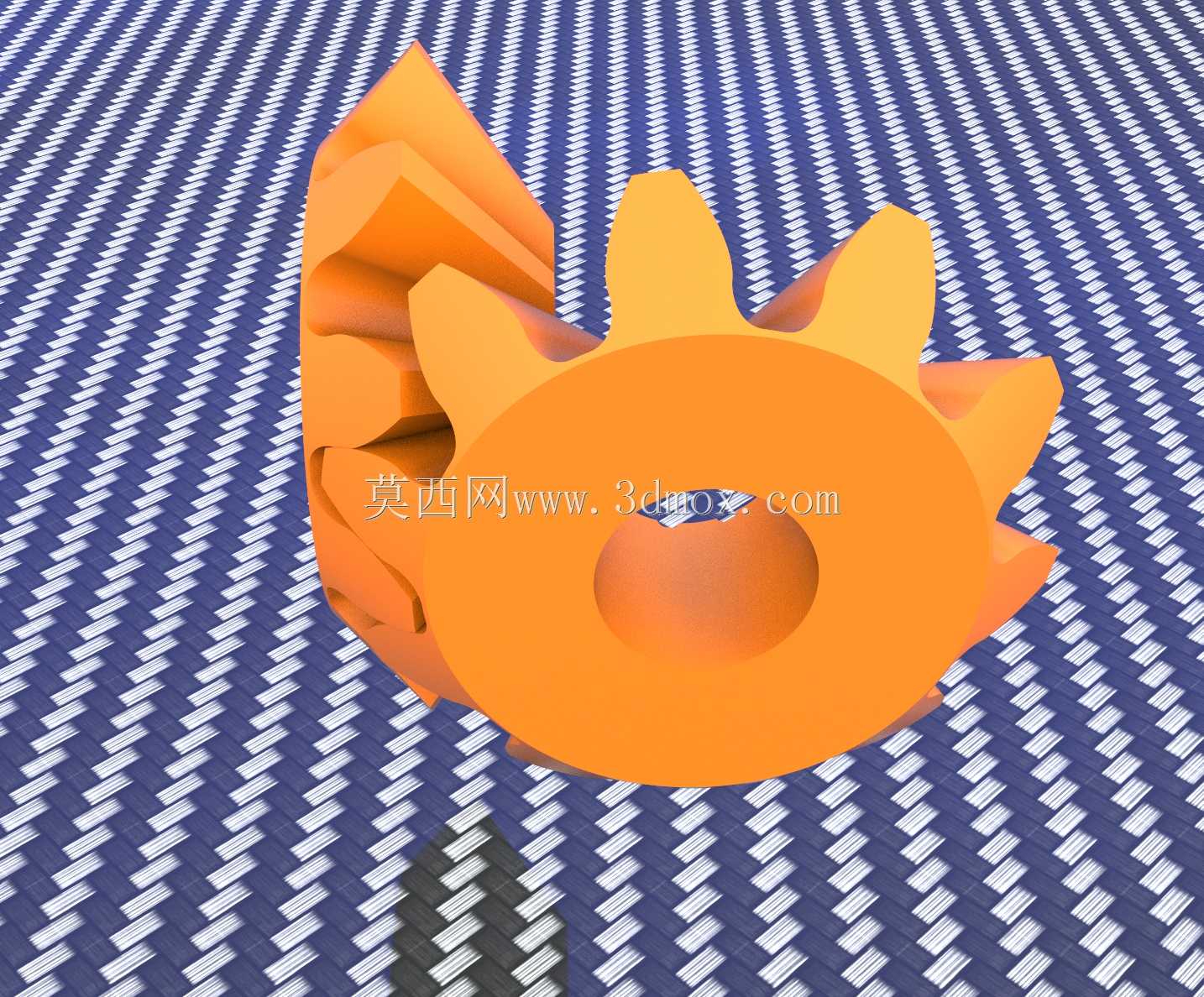

　　尺寸边界方面，两个配对齿轮的齿顶圆外径均为14.008mm，这个尺寸是严格按照常见1/18、1/24比例RC模型差速器壳体内腔尺寸匹配设计的，安装时齿轮背部的定位凸台直径控制在6mm，适配差速器内部的十字轴或者半轴输出端的D型孔安装位，齿轮啮合时的安装距控制在7.004mm，装配时只需要按照这个安装距调整垫片厚度，就能保证齿面啮合印痕处于齿面中部，不会出现偏磨、啮合异响的问题。齿面的啮合间隙设计在0.02-0.04mm之间，既不会因为间隙过大导致正反转切换时出现打齿冲击，也不会因为间隙过小导致传动卡滞、运转阻力过大，消耗模型电池的有限电量。

　　从实际装配适配性来看，这套齿轮的轴向定位端面做了0.1mm的沉台设计，装配时可以贴合差速器壳体内的耐磨垫片，避免齿轮运转时端面直接摩擦塑料差速壳，长时间运转后不会因为磨损导致安装距变化、啮合间隙变大。齿部的表面粗糙度控制在Ra1.6以内，不管是采用树脂3D打印做样件验证，还是采用铝合金、POM材料数控加工做成品件，都能保证啮合时的运转顺滑度，不会出现齿面卡滞、传动顿挫的问题。对于RC模型改装玩家来说，这套等齿数配对伞齿轮可以直接替换同尺寸的原厂差速齿轮，不需要对差速器壳体做任何打磨修改，安装后就能直接使用，在提升差速器抗冲击能力的同时，也能保证传动效率和原厂部件保持一致，不会因为更换齿轮导致传动阻力变大、续航缩短。

　　在传动特性上，直齿伞齿轮的啮合是沿齿长方向逐步接触脱开的，相比圆柱齿轮的直齿结构，啮合冲击更小，运转时的噪音更低，对于RC模型这类对运转噪音有一定要求的场景，能避免传动噪音过大掩盖电机本身的运转声，提升把玩体验。同时等齿数的设计让两个齿轮可以完全互换，维修更换时不需要区分行星齿和半轴齿，备件储备只需要备同一种齿轮即可，降低了玩家的备件成本和维修难度，哪怕是新手玩家也能快速完成差速器的齿轮更换维护，不需要对照说明书区分不同位置的齿轮型号。
