MUGEN STING赛车离合器铃适配18吨20吨载荷

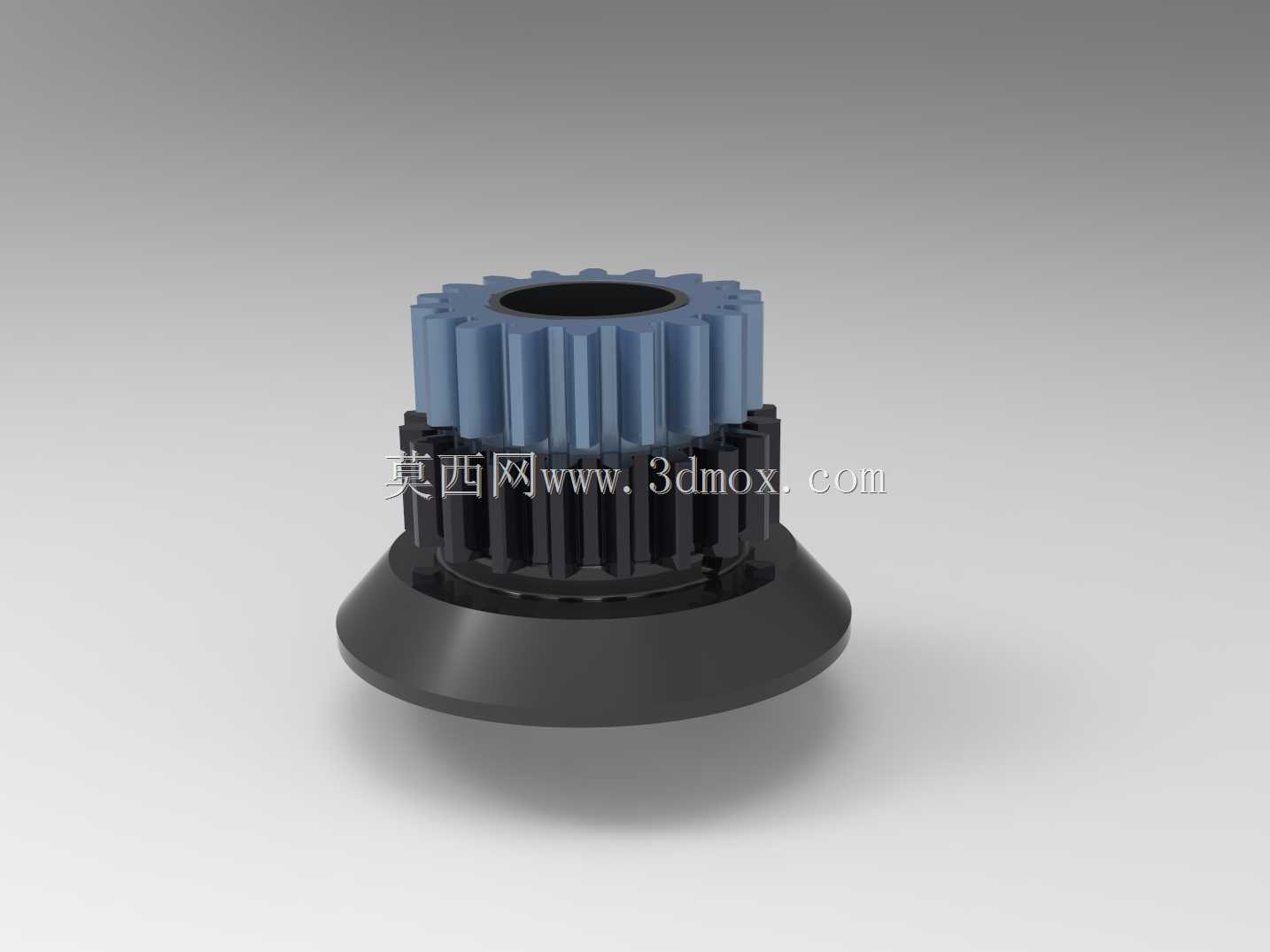

　　在场地赛车、重载特种越野车辆的传动系统布局中，离合器铃是衔接离合器压盘总成与变速器输入轴的核心传力构件，本次设计的离合器铃针对18吨、20吨级载荷工况做了专项结构优化，适配MUGEN STING系列车型的传动匹配需求。从实际装车场景来看，该部件安装于离合器壳体内部的动力输出端，内侧花键与变速器输入轴的外花键形成滑动配合，外侧的阶梯齿结构分别与离合器从动盘毂、飞轮侧的传力齿圈啮合，在离合器接合状态下将发动机输出的扭矩平稳传递至变速器输入端，在离合器分离过程中，该部件随从动盘同步脱离飞轮传力面，切断动力传递路径，保障换挡操作的平顺性。

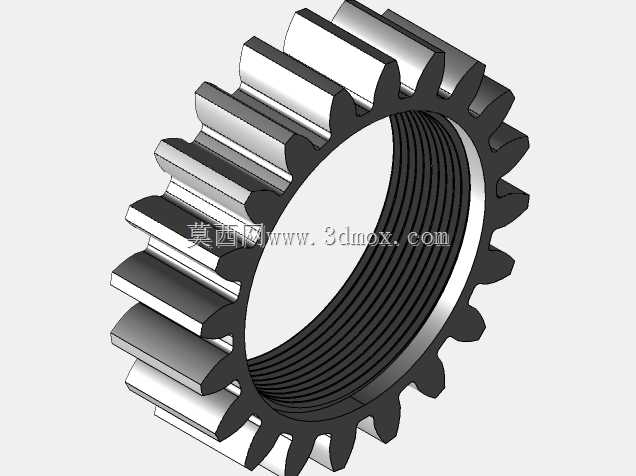

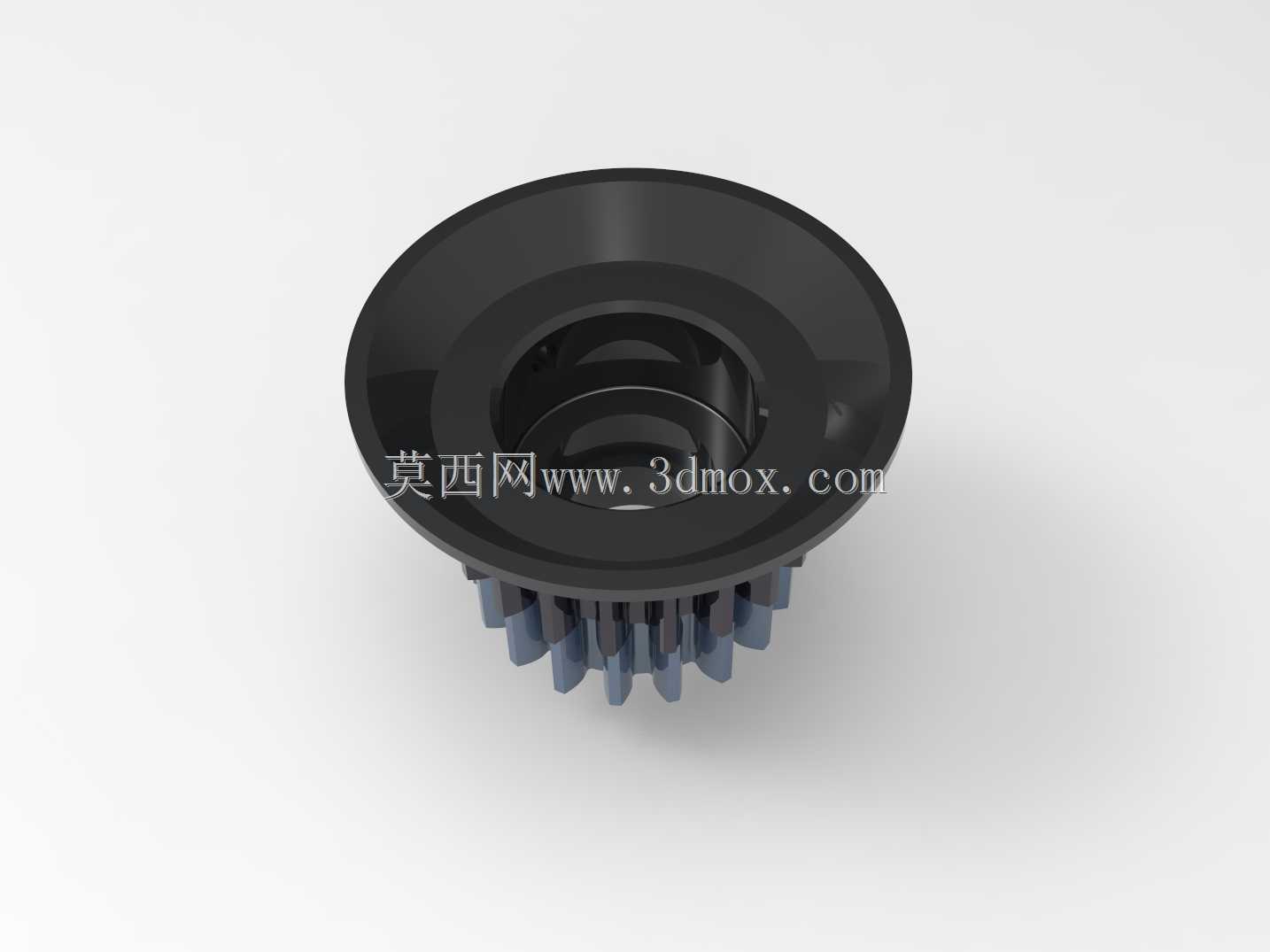

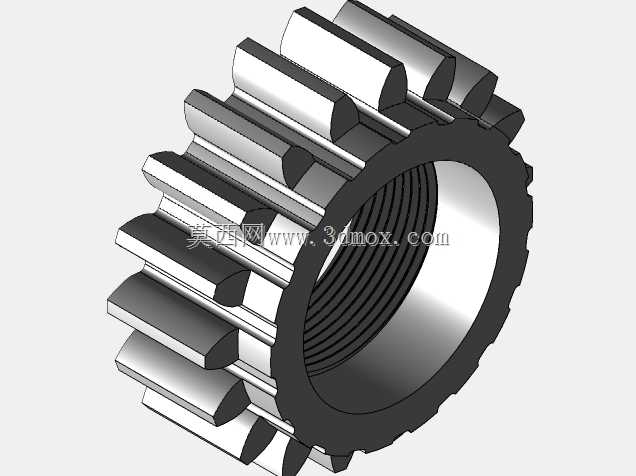

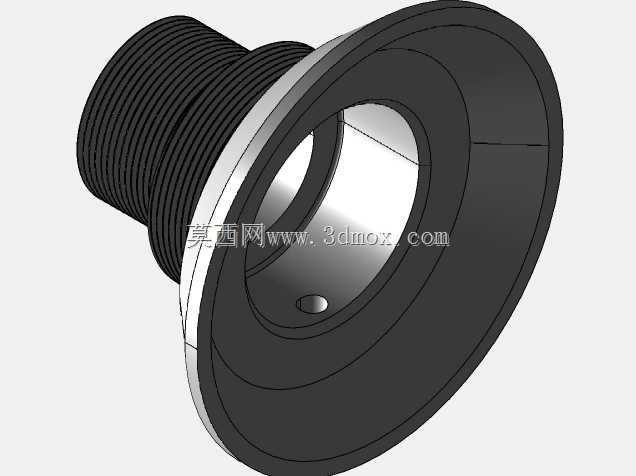

　　设计阶段首先围绕载荷边界做了应力校核，针对20吨级峰值载荷下的齿面接触应力、花键齿根弯曲应力做了有限元迭代，将外侧传力齿的齿厚做了0.8mm的增量优化，齿顶做了0.5mm的倒角处理，避免装配过程中齿面磕碰产生的应力集中点，同时降低接合过程中的齿面冲击。内侧花键采用渐开线齿形，压力角选取30°，相比常规矩形花键，渐开线花键的齿根强度更高，对中性更好，在大扭矩传递过程中能自动补偿少量的同轴度误差，减少花键副的偏磨现象。部件底部的锥形凸缘结构是定位基准面，装配时该端面与离合器从动盘的轮毂端面贴合，限制部件的轴向窜动量，锥面的锥度选取15°，既保证装配时的导向顺滑性，又能在工作过程中承受部分轴向载荷，避免花键副承受额外的轴向力。

　　从安装边界来看，该离合器铃的最大外圆直径适配MUGEN STING车型的离合器壳体内部安装空间，轴向总长度匹配压盘分离行程的设计要求，装配后部件与离合器壳体内壁的径向间隙保留3.5mm，避免车辆行驶过程中振动带来的运动干涉，内侧花键的有效啮合长度覆盖输入轴花键段的90%以上，保证花键副的接触应力分布均匀，不会出现局部载荷过大导致的花键压溃问题。齿部的表面处理采用高频淬火工艺，淬火层深度控制在1.2-1.5mm，齿面硬度达到HRC55-60，芯部保持调质后的韧性，既保证齿面的耐磨性能，又能承受冲击载荷下的变形需求，避免脆性断裂风险。

　　实际工况验证中，该离合器铃在全油门起步、弹射起步的峰值扭矩冲击下，齿面的形变量控制在0.02mm以内，连续100小时的台架耐久测试后，花键副的磨损量小于0.05mm，满足赛事场景下高负荷、高冲击的使用需求。部件的同轴度公差控制在0.03mm以内，端面跳动公差小于0.02mm，保证高速旋转过程中的动平衡性能，在最高6000rpm的转速下不会产生额外的振动，避免影响离合器分离轴承的使用寿命。设计过程中还针对减重需求做了拓扑优化，在齿根下方的非传力区域做了均匀的减重槽设计，在不降低结构强度的前提下将部件整体重量降低了12%，减少传动系统的旋转惯量，提升发动机的动力响应速度。
