1/8小车伞齿轮组差速传动结构

　　这套伞齿轮组是针对小型轮式设备差速传动场景开发的核心传动部件，主要适配1/8比例的小型轮式作业设备、模型级行走机构的动力分配需求，在小型工程作业小车、遥控特种作业模型、小型巡检行走设备的差速器总成中承担核心的动力换向与扭矩分配作用。差速传动的核心需求是在设备转向时，允许两侧驱动轮以不同转速转动，避免轮组打滑、轮胎异常磨损，同时保证动力持续传递到两侧轮端，这套伞齿轮组正是为了满足这类紧凑空间下的差速传动需求设计的。

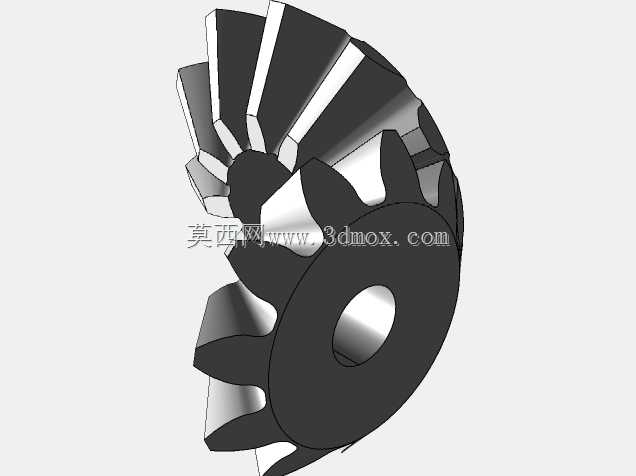

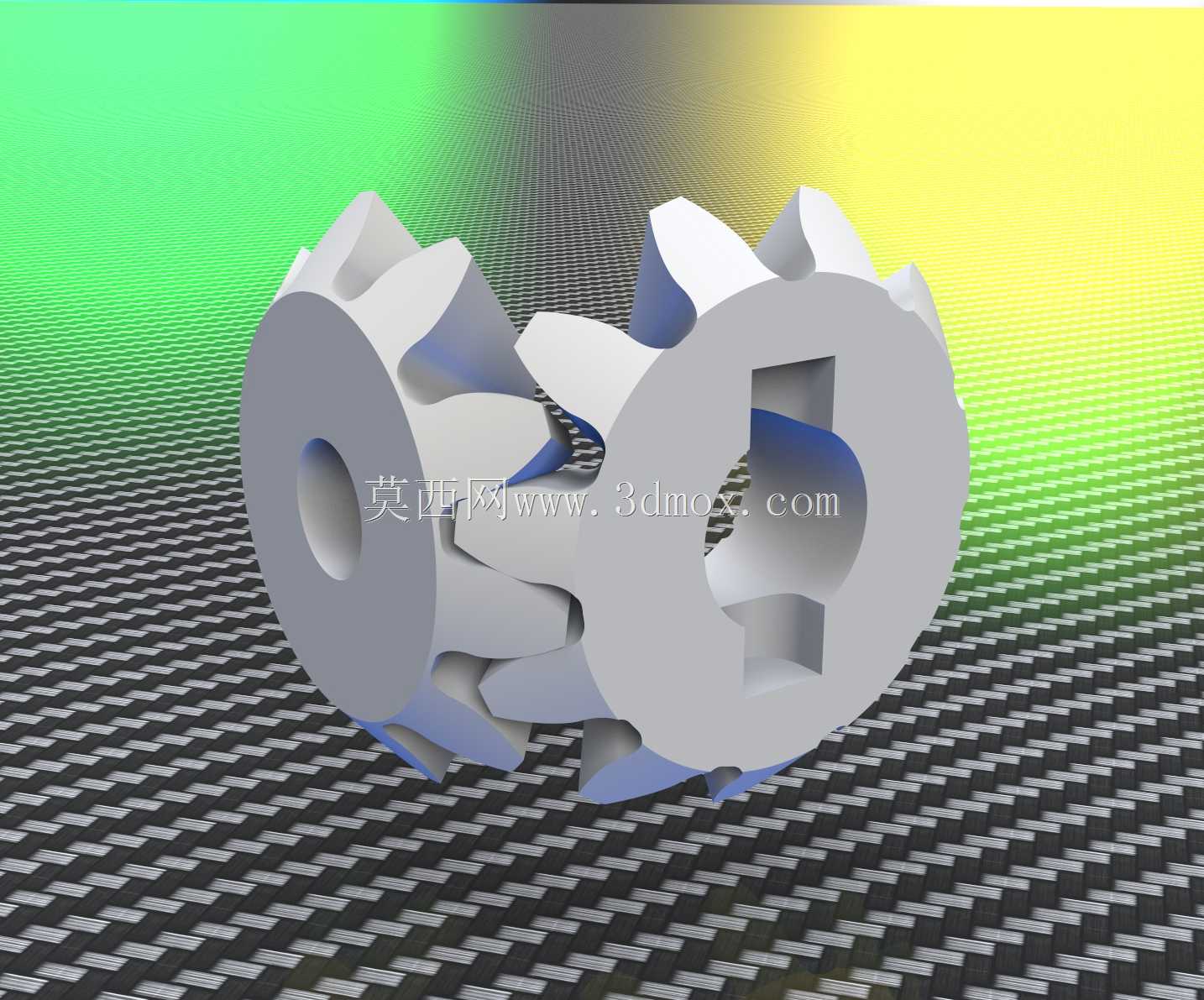

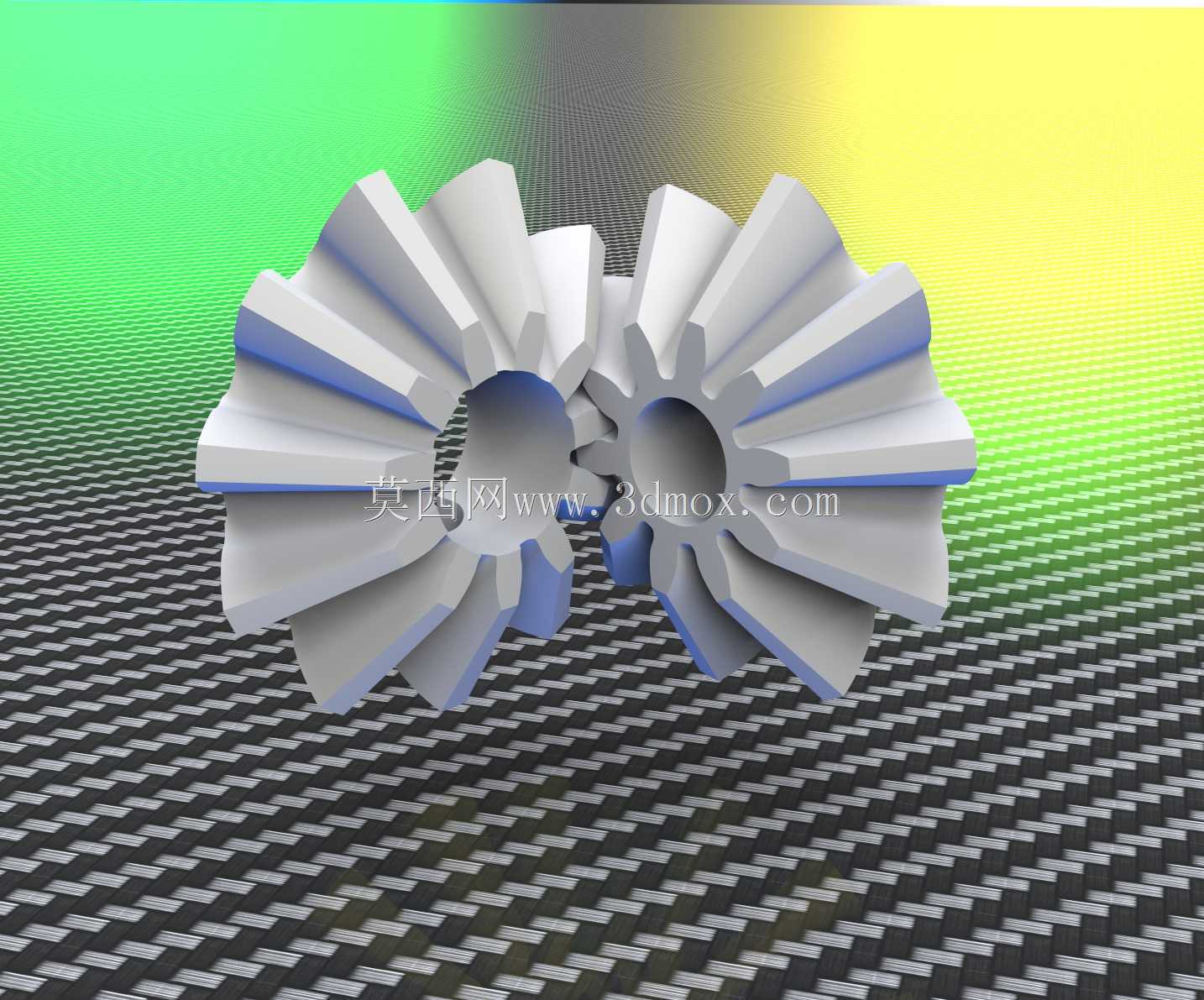

　　从功能特性来看，两个啮合的伞齿轮采用正交啮合布局，轴线呈90度相交，能够将输入轴的旋转动力换向90度传递到两侧输出轴，同时通过齿轮的啮合配合实现差速动作。齿形采用标准渐开线锥齿设计，啮合重合度高，传动过程中冲击小、噪音低，能够承受持续的交变扭矩载荷，满足小型行走设备频繁启停、转向、变载荷的工况需求。齿轮中心设计有通孔结构，用于与传动轴配合安装，孔位可根据实际安装需求加工键槽或采用过盈配合、顶丝固定的方式实现与轴的周向固定，保证传动过程中不出现打滑、空转的问题。

　　在设计思路上，这套齿轮组优先考虑了紧凑安装空间下的传动效率与强度平衡，针对小型设备安装空间有限的特点，在保证齿根弯曲强度、齿面接触强度满足载荷要求的前提下，尽可能压缩齿轮的径向与轴向尺寸，避免齿轮组占用过多的总成内部空间。齿部参数经过匹配计算，两个齿轮的齿形参数完全适配，啮合侧隙控制在合理范围内，既不会因为侧隙过大导致传动回程差过大、转向虚位明显，也不会因为侧隙过小导致齿轮啮合卡滞、运转阻力增大、磨损加快。齿轮的齿顶、齿根都做了合理的圆角过渡，避免应力集中导致齿轮在交变载荷下出现断齿、崩齿的失效问题。

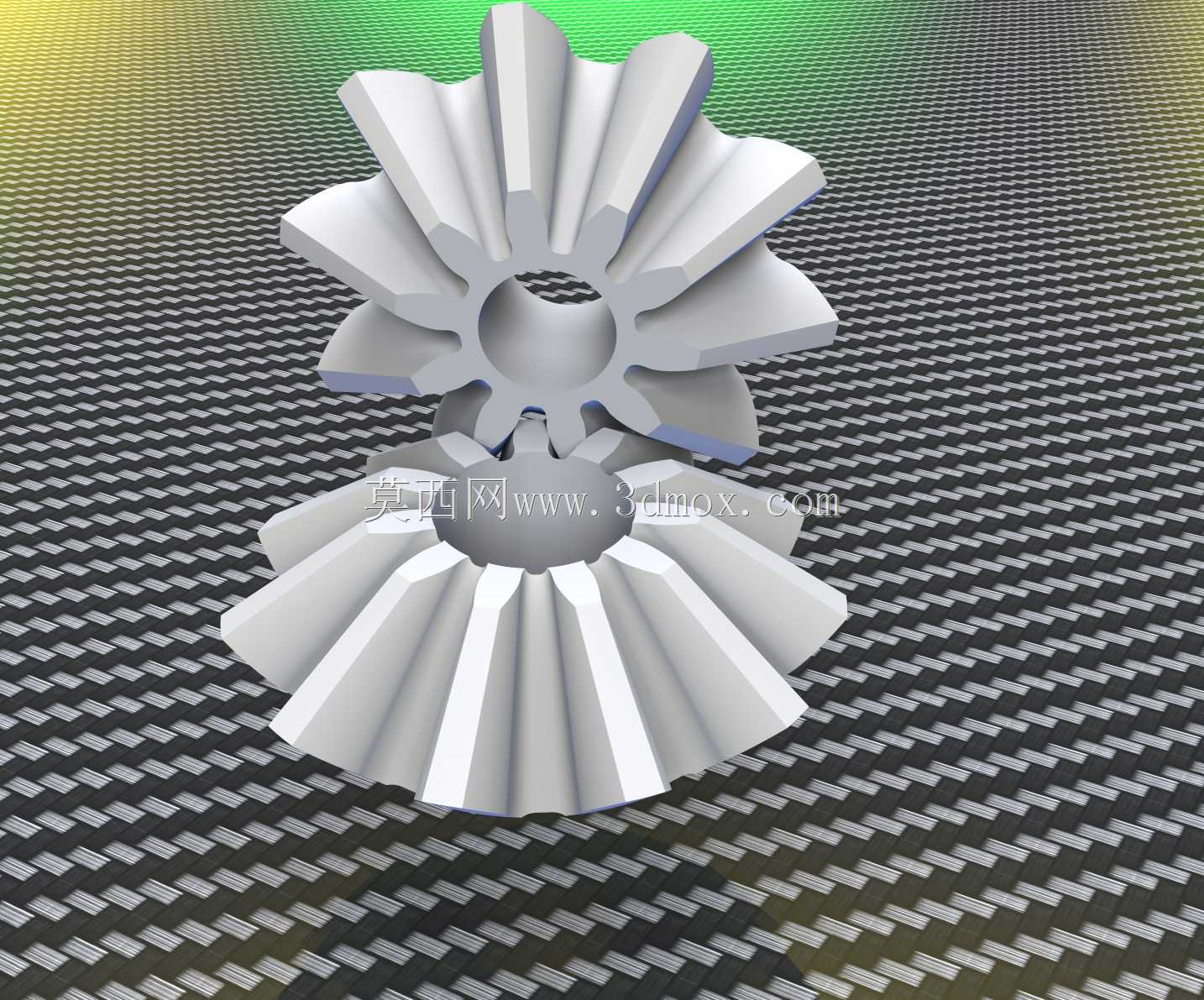

　　尺寸与安装边界方面，小齿轮的齿顶外径为14.95毫米，配对大齿轮的齿顶外径为15.7毫米，两个齿轮正交啮合时的中心距经过精确计算，安装时需要严格保证两个齿轮的轴线交点与齿轮的节锥顶点重合，否则会出现啮合偏载、齿面局部磨损加剧、传动噪音增大的问题。齿轮的轴向安装位置需要通过轴用挡圈或者轴肩进行限位，保证齿轮啮合时的齿面接触斑点处于齿面中部区域，避免出现齿顶啮合、齿根啮合的异常接触状态。安装过程中需要预留合理的轴向窜动间隙，避免齿轮运转受热膨胀后出现卡滞，同时要在啮合部位涂抹适配的润滑脂，减少齿面磨损，延长齿轮的使用寿命。

　　在实际应用场景中，这类小尺寸伞齿轮差速组除了应用在1/8比例的小型模型小车外，也可适配小型电动工具、紧凑传动机构的90度换向传动需求，只要传动扭矩、安装尺寸匹配，都可以通过调整安装固定方式实现复用。设计这类小模数伞齿轮时，需要重点关注齿形的加工精度，因为小模数齿轮的齿形尺寸小，加工误差对传动性能的影响更大，建模过程中需要严格按照锥齿轮的生成逻辑构建齿面，保证齿形的渐开线轮廓、锥度参数准确，为后续的加工或者3D打印提供准确的模型依据。如果采用3D打印方式制作这类齿轮，需要根据打印材料的收缩率预留合理的尺寸余量，同时保证齿面的打印精度，避免齿面粗糙导致传动阻力过大、磨损加快。如果采用机加工方式制作，模型的参数可以直接导入加工编程软件，生成对应的铣削、滚齿加工程序，减少二次建模的工作量。

　　对于结构设计从业者来说，这类小尺寸差速齿轮组的建模难点在于锥齿轮齿面的准确构建，很多新手在建模时容易出现齿形角度错误、节锥参数不匹配的问题，导致两个齿轮无法正常啮合，这套模型的参数经过实际啮合验证，能够直接用于机构的虚拟装配、运动仿真，验证差速动作的可行性，也可以作为同类小模数伞齿轮设计的参考模板，根据实际的载荷需求、安装空间调整模数、齿数、齿宽等参数，快速衍生出适配不同场景的伞齿轮传动结构。在进行总成装配时，还需要考虑齿轮组的密封问题，避免外部的灰尘、杂质进入啮合部位，同时防止润滑脂泄漏，保证齿轮组长期稳定运转。
