1/8遥控Buggy Truggy螺旋锥齿轮副结构

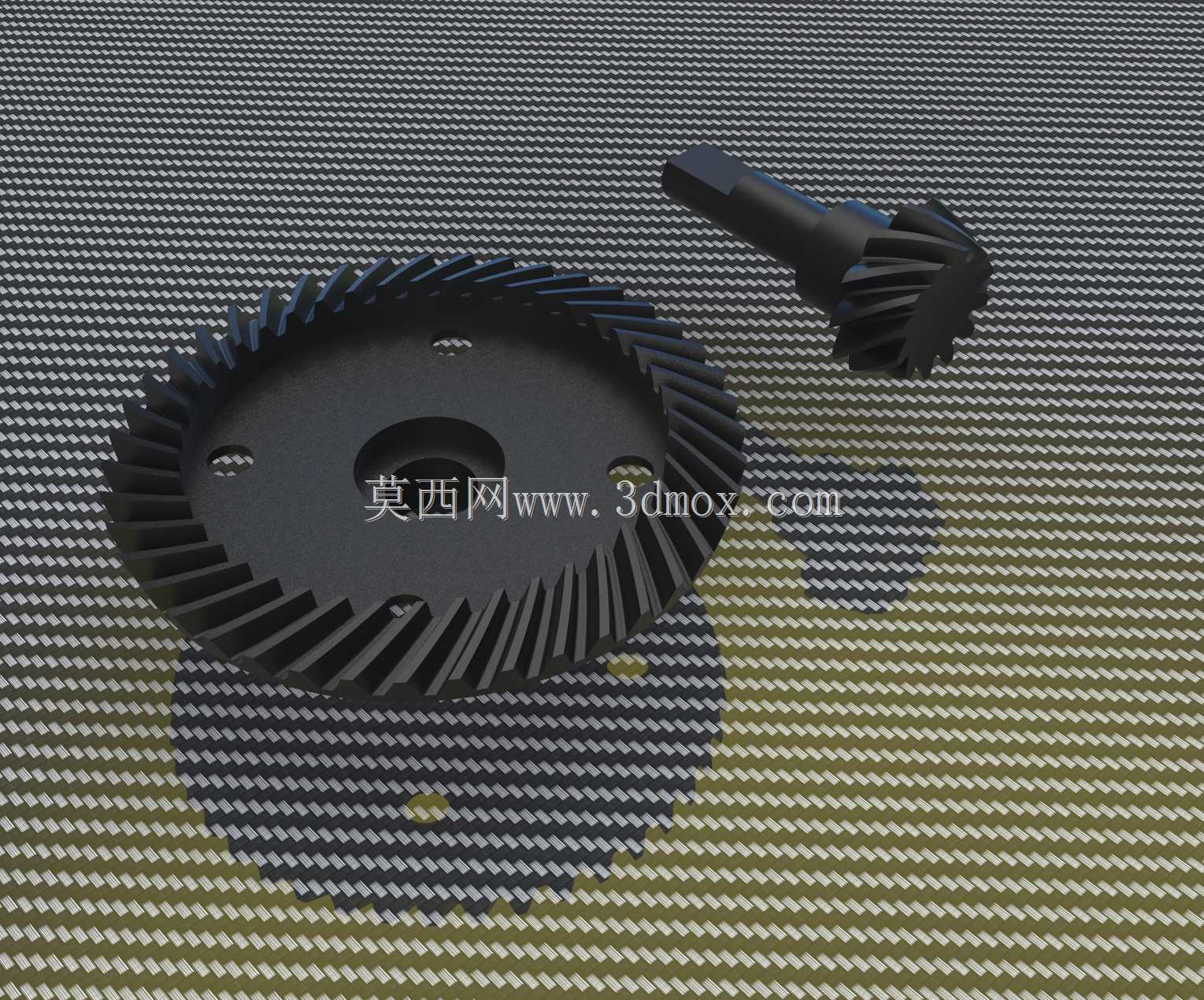

　　这套螺旋锥齿轮副是针对1/8比例Buggy Truggy遥控越野车型开发的传动核心部件，主要适配遥控模型车的前后桥差速传动单元，承担动力换向、扭矩放大与轮间差速调节的核心功能，在RC越野模型的砂石路面竞速、飞坡落地、急转漂移等工况下，能够稳定传递电机输出的高转速扭矩，避免直齿锥齿轮传动时的啮合冲击大、噪音高、易打齿的问题。

　　从实际应用场景来看，1/8比例油动或电动越野遥控车的底盘布局紧凑，电机或发动机的输出轴沿车身纵向布置，而车轮驱动轴为横向布置，需要通过锥齿轮副完成90度的动力换向，这套螺旋锥齿轮的齿向采用螺旋角设计，啮合过程中轮齿是逐步进入啮合再逐步退出，重合度远高于直齿锥齿轮，传动过程中冲击载荷小，运转平稳性更强，能够承受RC模型车急加速、急减速时的瞬时冲击扭矩，尤其是飞坡落地瞬间传动系统承受的反向冲击载荷，螺旋齿的接触面积更大，齿面接触应力分布更均匀，不容易出现轮齿崩断的失效问题。

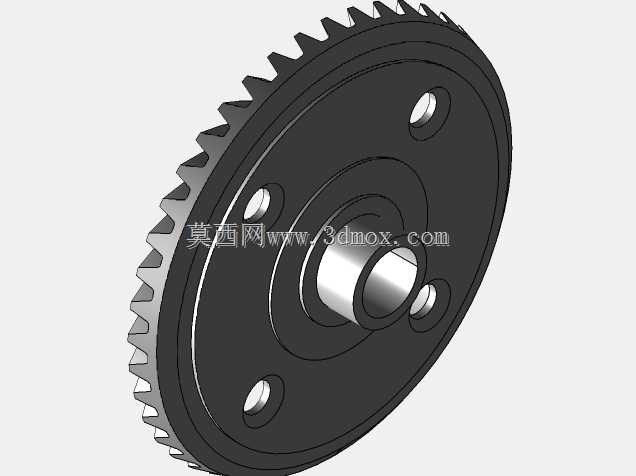

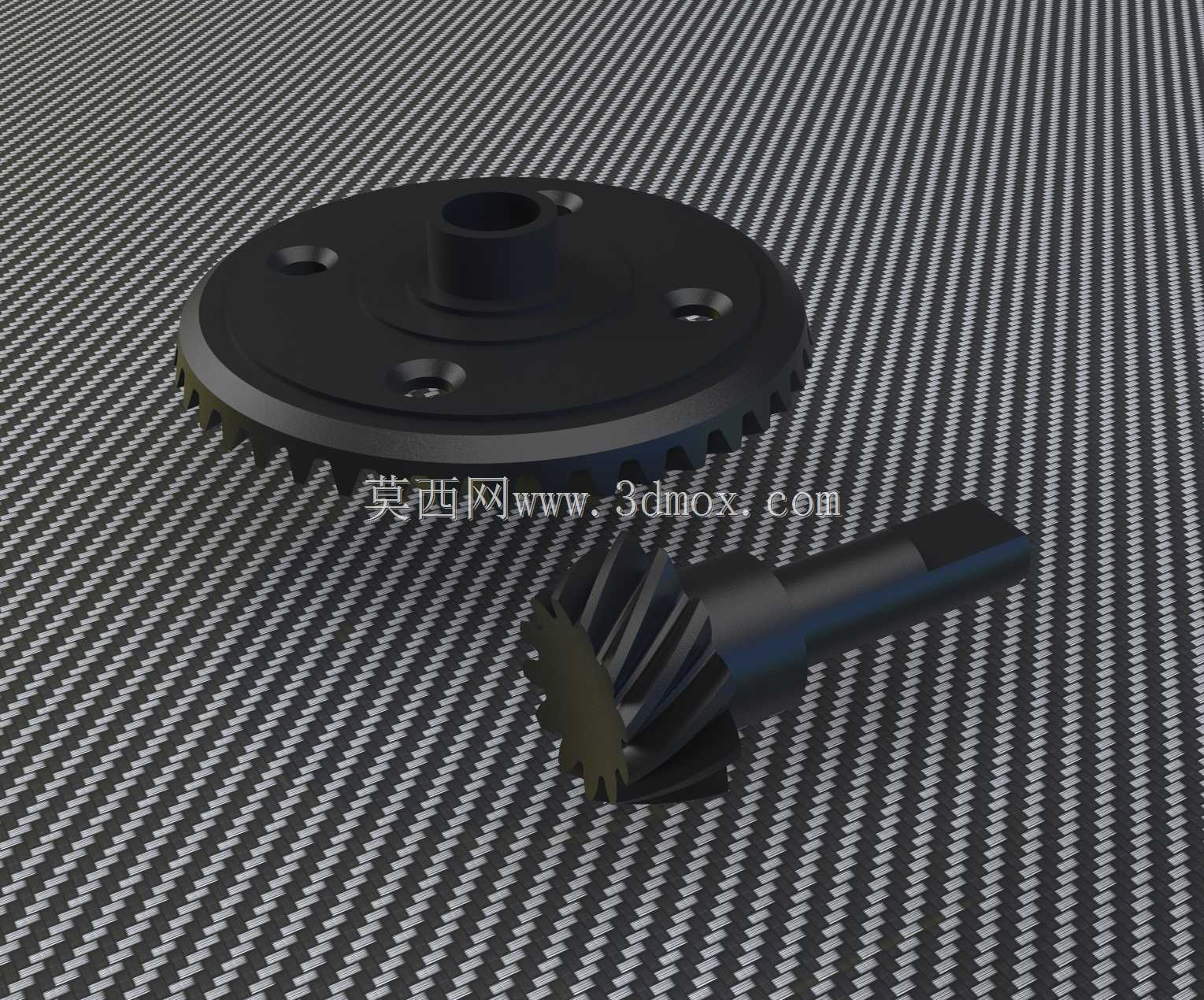

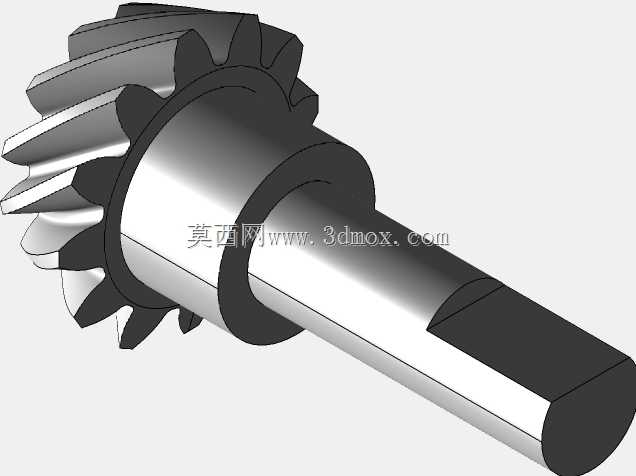

　　设计过程中首先确定的是安装边界，适配1/8车型通用的差速器壳体内腔尺寸，主动锥齿轮的轴径与差速器输入轴承位匹配，从动锥齿轮的安装孔位与差速器壳体的固定凸台完全对应，安装时不需要额外打磨或改装差速壳，直接替换原厂直齿锥齿轮即可完成升级。主动锥齿轮的轮齿采用小端收窄、大端加厚的变截面设计，齿根位置做了圆角过渡处理，避免应力集中导致的齿根断裂，齿轮轴的定位轴肩尺寸与轴承内圈过盈配合，保证高速运转时的同轴度，不会出现齿轮偏摆导致的啮合异响。从动锥齿轮的盘体上预留了四个对称的安装沉孔，沉孔深度与固定螺丝的头部高度匹配，安装后螺丝头部不会突出齿轮端面，避免与差速壳内部结构发生运动干涉，盘体中心的通孔与差速器十字轴的安装位同轴，保证差速行星齿轮的运转间隙符合设计要求。

　　齿形参数设计上，螺旋角选取了兼顾传动效率与啮合强度的数值，避免螺旋角过大导致的轴向力过大，加重轴承负载，也避免螺旋角过小导致的传动平稳性不足，齿侧间隙控制在RC模型传动的合理范围内，既不会因为间隙过大导致正反向切换时的撞击异响，也不会因为间隙过小导致运转卡滞、高温膨胀后咬死。齿面的啮合印痕经过调整，在额定负载下接触区位于齿面中部偏齿顶位置，保证全工况下的啮合接触面积最大化，减少局部磨损。

　　实际装车使用时，这套齿轮副能够适配不同功率等级的无刷电机与硝基发动机，在高转速输出下传动噪音明显低于直齿锥齿轮，动力传递的跟手性更强，急加速时不会出现直齿传动的齿轮啸叫，长时间连续运转后齿面磨损均匀，不会出现偏磨、点蚀的问题。针对RC越野车型经常接触砂石、泥水的使用环境，齿轮的材质适配常规的渗碳淬火工艺，齿面硬度能够满足恶劣工况下的耐磨要求，配合差速器内部的润滑脂填充，能够形成稳定的油膜，减少金属直接接触的磨损。

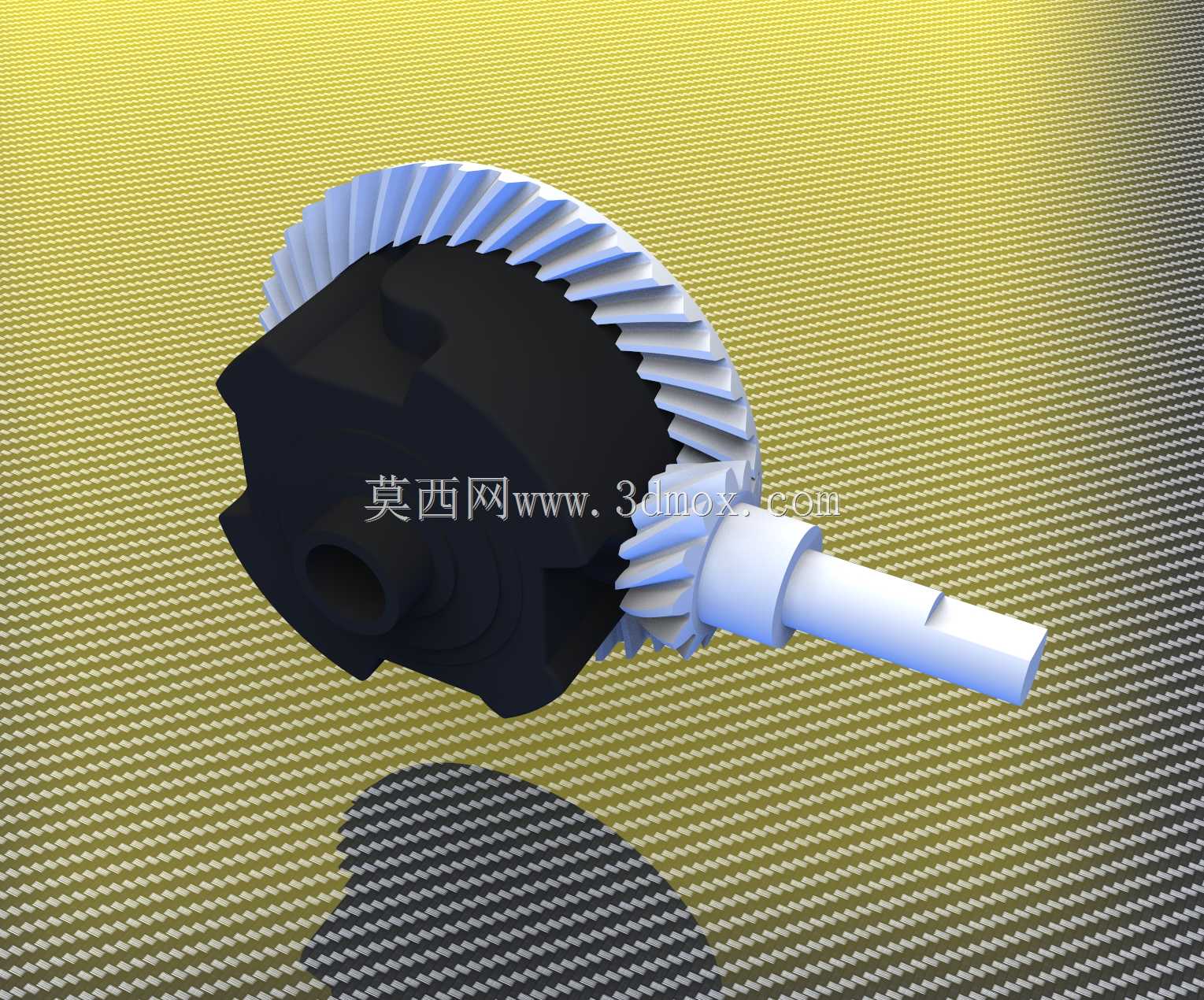

　　在建模过程中，严格按照锥齿轮的啮合原理生成渐开线齿形，每一个轮齿的螺旋线轨迹都经过运动仿真验证，保证主动轮与从动轮在整个啮合周期内没有干涉，装配后转动顺滑无卡滞。安装定位尺寸完全对标市售主流1/8越野车型的差速器规格，具备良好的通用性，既可以作为原厂配件的替换件，也可以作为模型车传动升级的改装部件，满足不同玩家的改装需求。齿轮副的传动比经过匹配，能够兼顾车型的极速表现与低速扭矩输出，在越野路面的爬坡、脱困场景下能够提供足够的轮上扭矩，在平整路面的高速行驶场景下也不会因为传动比过大导致电机转速过高、发热严重。
