混凝土运输车辆转向执行机构总成

　　该转向执行构件主要适配工程类混凝土运输作业车辆的前桥转向系统，作为转向传动链路的核心中间执行部件，承担转向力矩传递、车轮偏转角度精准控制的核心作用，在重载低速、非铺装路面频繁转向的工程作业场景下，需要兼顾结构强度与传动间隙控制，避免转向虚位过大带来的行驶安全隐患。从实际装车应用场景来看，这类转向总成多布置在车辆前桥上方的车架内侧安装位，一端连接转向器输出摇臂，另一端通过球头销连接两侧转向横拉杆，将转向器输出的旋转力矩转化为横拉杆的水平往复位移，最终带动转向节实现车轮的偏转动作，区别于普通乘用车辆的转向结构，工程作业车辆的转向构件需要承受更高的冲击载荷，尤其是混凝土运输车辆满载状态下前桥轴荷较高，转向时构件承受的径向、

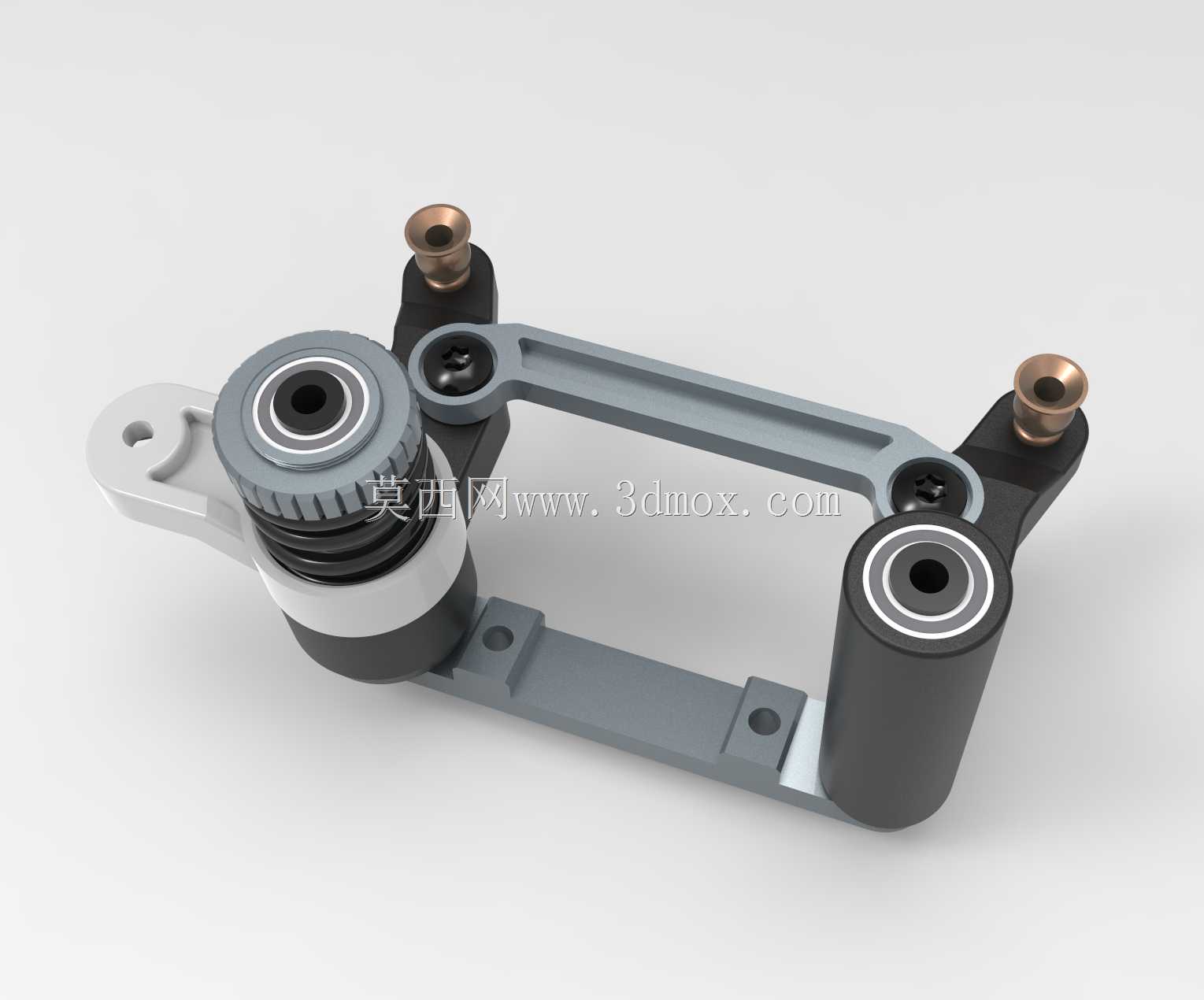

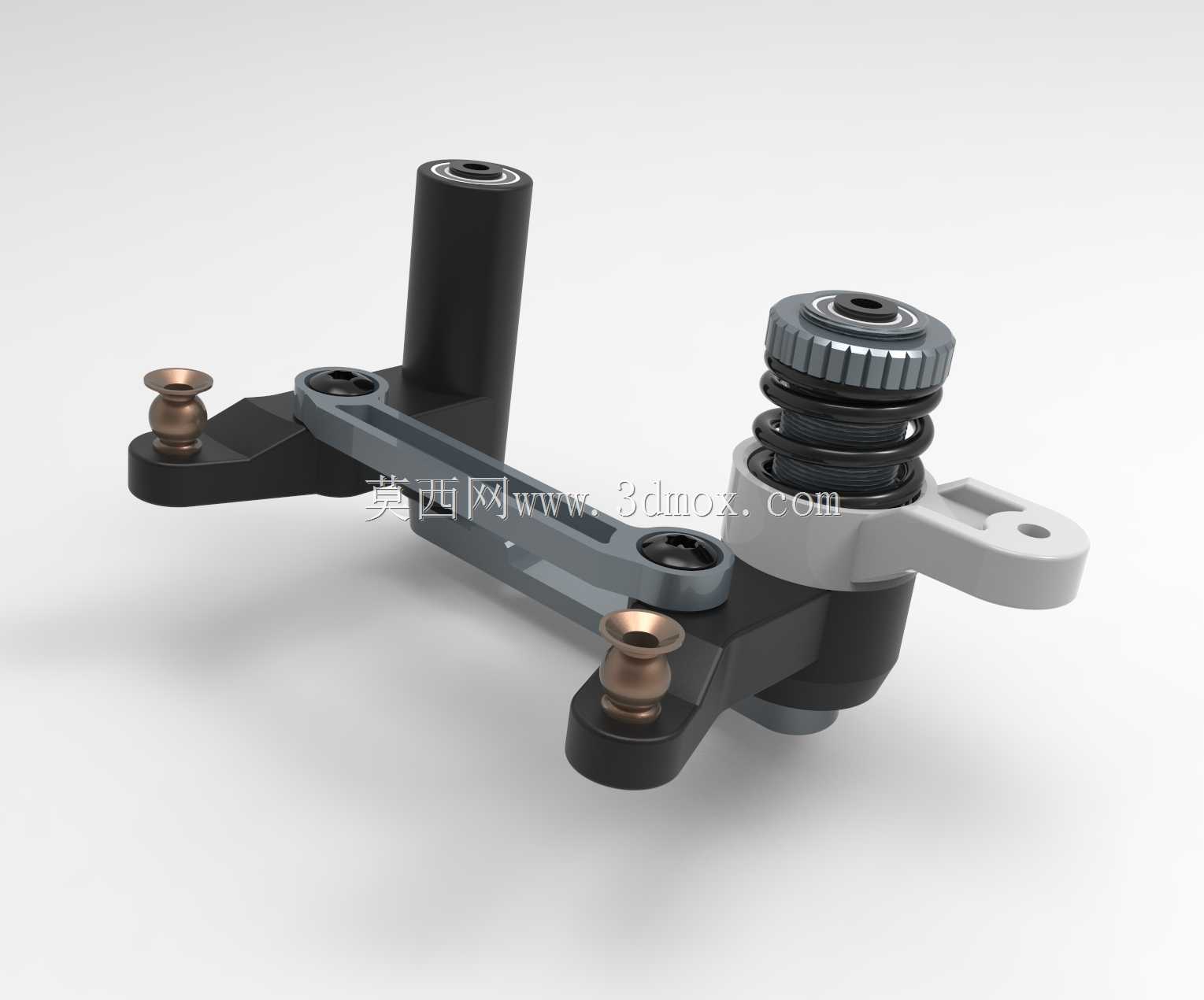

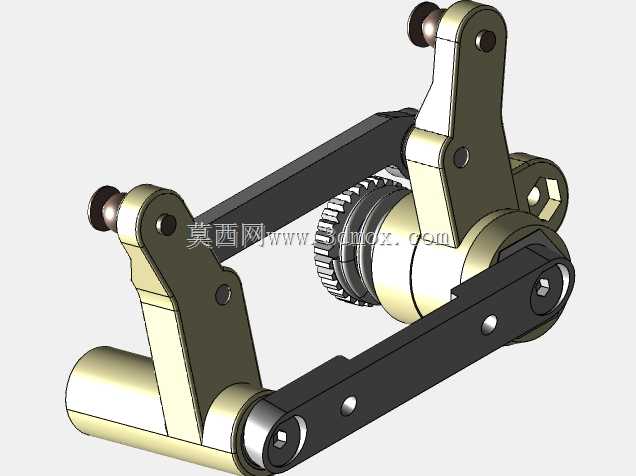

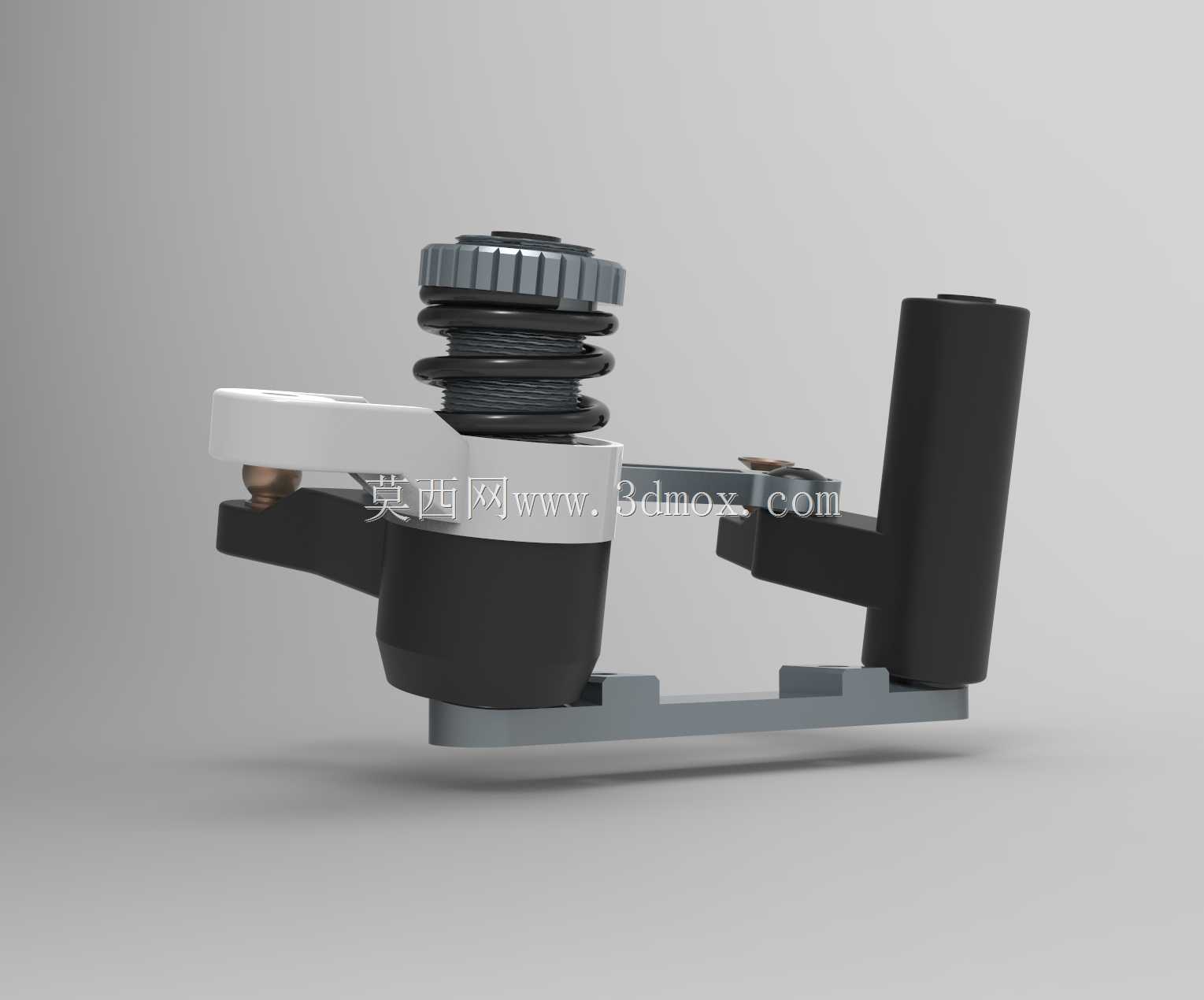

　　轴向冲击力远大于普通道路车辆，因此在结构设计阶段就对各连接部位的强度做了针对性强化。从结构设计思路来看，该总成采用分体式装配结构，主体支撑臂采用高强度铸钢材质一体铸造成型，避免焊接结构带来的应力集中问题，支撑臂上设置的两个衬套安装孔位分别对应车架上的固定铰接点，衬套采用自润滑复合材质，无需定期加注润滑脂即可满足长期作业的耐磨需求，减少日常维护工作量；总成中部设置的弹簧蓄能结构主要用于抵消转向过程中的路面冲击，当车轮经过颠簸路面产生反向冲击力时，弹簧结构可以吸收大部分冲击载荷，避免冲击力直接传递到转向器造成内部齿轮损伤，同时该结构还可以自动补偿传动副的磨损间隙，长期使用后也不会出现明显的转向虚位。两侧伸出的球头安装位采用锥面配合结构，

　　与横拉杆球头的锥度完全匹配，安装时通过螺母锁紧即可实现无间隙配合，球头销的摆动角度范围覆盖了车辆最大转向角下的位移需求，不会出现运动干涉问题；总成上部设置的调节齿圈结构用于调整转向初始中位，装配时可以通过转动齿圈调整支撑臂的初始角度，匹配不同车型的转向器输出行程，保证左右转向角度的一致性，避免出现单侧转向角不足的问题。从安装边界尺寸来看，该总成的两个固定铰接点中心距适配主流工程车辆前桥的安装孔位，整体横向安装宽度控制在车架内侧的安全间隙范围内，不会与周边的制动管路、线束产生运动干涉，下部球头安装位的垂向高度与横拉杆的布置高度完全匹配，保证转向过程中横拉杆始终处于水平运动状态，减少转向过程中的轮距变化量，降低轮胎异常磨损的概率；

　　各运动部件的活动间隙预留符合工程车辆的装配公差要求，低温环境下也不会出现构件卡滞的问题，表面采用电泳防锈处理，适应工地多泥水、高湿度的作业环境，长期使用也不会出现锈蚀卡滞的问题。在实际功能表现上，该转向总成的传动效率可以满足重载状态下的转向助力匹配需求，转向器输出的力矩经过该总成传递后损失率控制在极低范围内，配合液压助力系统可以实现轻松转向，即使在满载原地转向的工况下，各连接部位也不会出现形变或异响；结构上的模块化设计也方便后期维护，当衬套或球头出现磨损时，可以单独更换易损部件，无需更换整个总成，降低车辆的运维成本。
