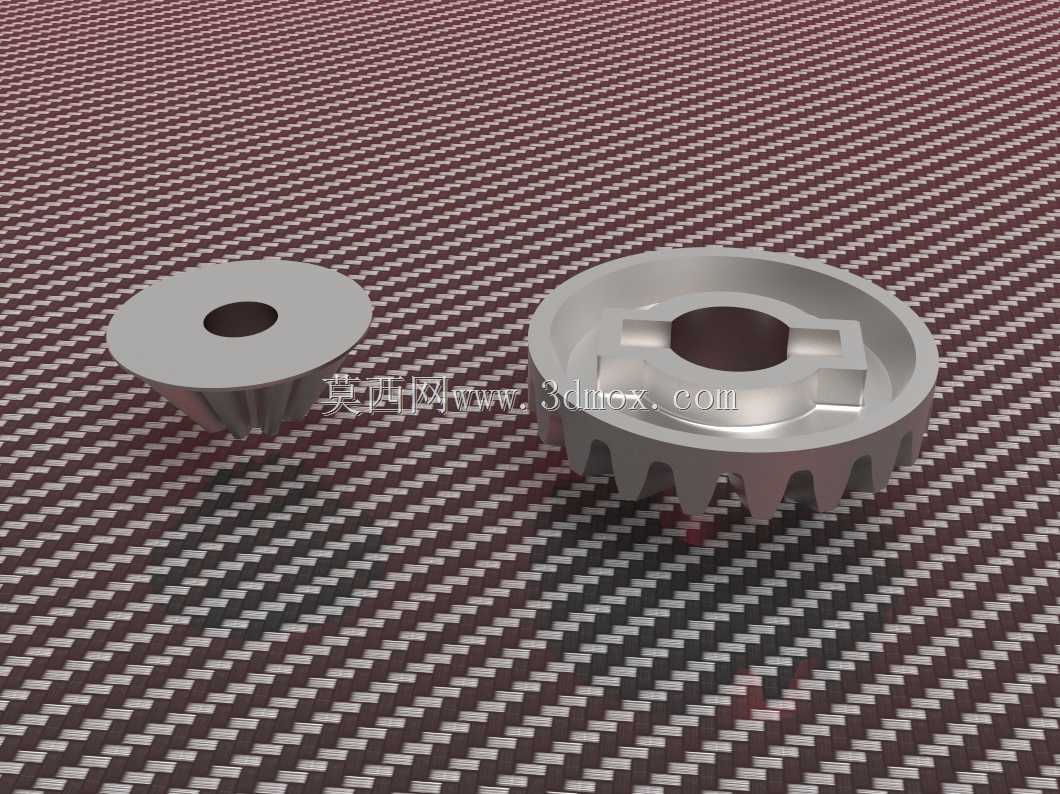

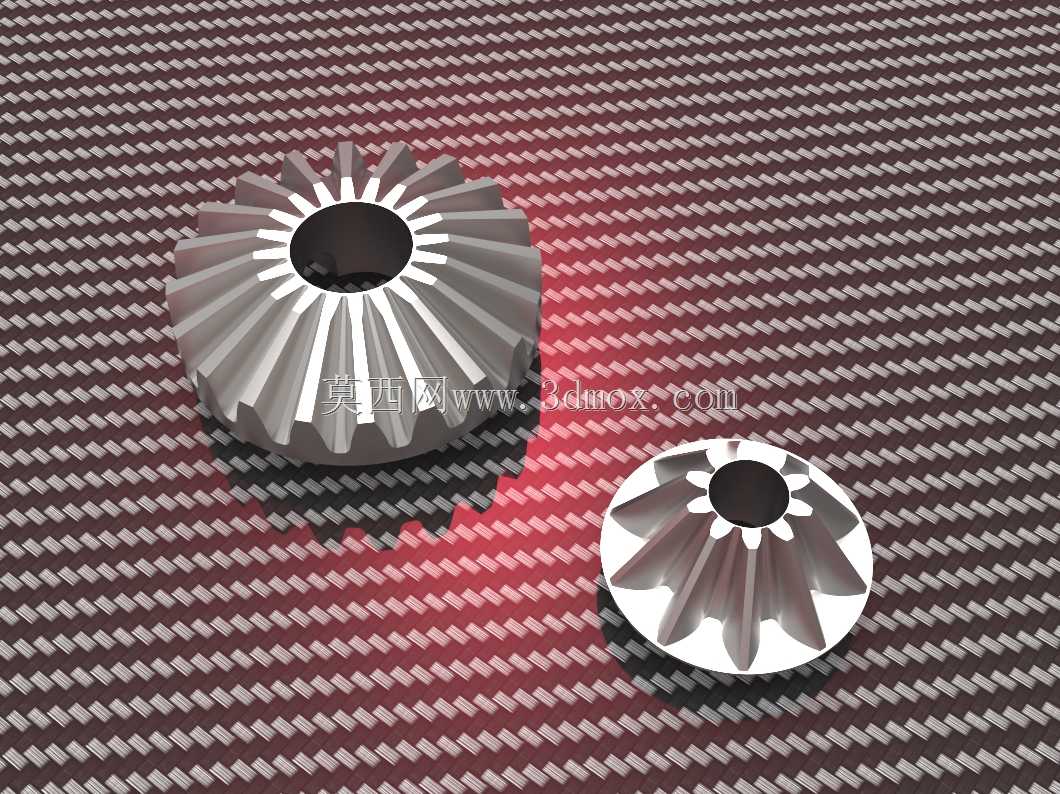

钢筋混凝土运输车差速器伞齿轮组

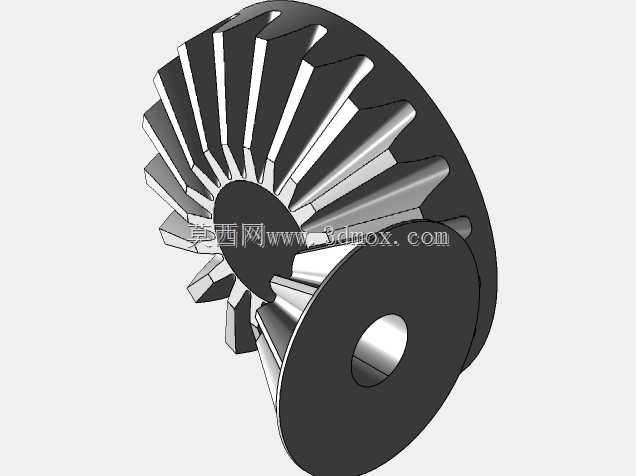

　　这套伞齿轮组主要适配小吨位钢筋混凝土运输车的驱动桥差速机构，对应1/8小规格传动比配置，齿数组合为10齿与20齿，是差速器核心传动构件。在混凝土运输作业场景中，车辆频繁进出非铺装施工场地，左右驱动轮需要在转弯、坑洼路面实现不同转速的动力输出，避免轮胎拖磨与传动系统过载，这套锥齿轮正是承担差速动力分配的核心零件，同时要承受搅拌筒满载时整车起步、爬坡带来的大扭矩冲击。从功能特性来看，两个齿轮采用正交啮合布局，齿形为标准直齿锥齿，啮合重合度适配工程车辆低速大扭矩的传动需求，齿部做了等强度修形，在频繁正反转切换的工况下能减少齿面冲击载荷，避免打齿失效。设计过程中首先锁定差速器壳体的安装边界，主动小齿轮的内花键尺寸匹配差速器十字轴的轴径，

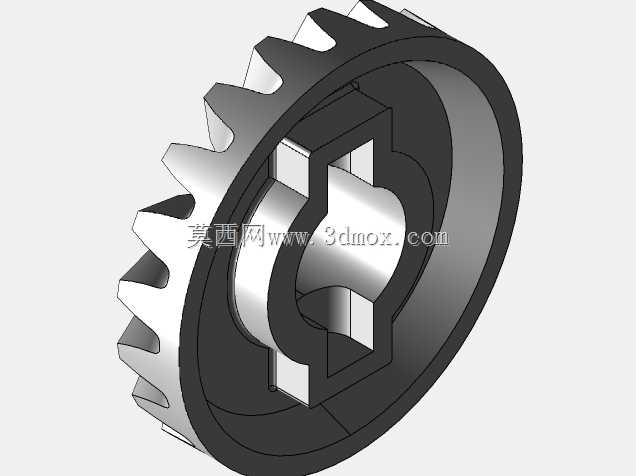

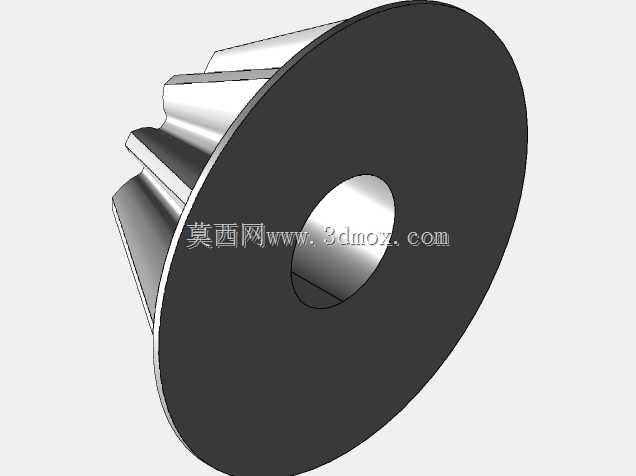

　　大齿轮的背面定位止口贴合差速器壳体内腔的定位台阶，两个齿轮的安装距严格按照正交传动的节锥顶点重合原则设定，保证啮合印痕处于齿面中部，避免偏载造成的早期磨损。齿部参数选取上，压力角采用工程车辆常用的20度标准值，齿顶高系数取1，保证足够的齿根弯曲强度，应对重车在泥泞路面打滑时的瞬时冲击载荷。外形尺寸方面，大齿轮的最大外圆直径适配差速器壳体内腔的径向空间，不会与壳体内部的行星齿轮轴、垫片等零件发生运动干涉，小齿轮的轴向长度预留了调整垫片的安装空间，方便装配时调整啮合间隙，控制侧隙在0.15-0.3mm的合理区间，既保证传动平稳性，又避免热胀后出现卡滞。实际装车场景中，这套齿轮组工作在重负荷齿轮油润滑环境下，齿面粗糙度要求达到Ra1.

　　6以下，减少运转过程中的搅油损失与齿面磨损，齿轮背面的支撑端面做了平面度管控，保证与耐磨垫片贴合紧密，避免长期运转后出现端面偏磨导致的啮合间隙变化。不同于乘用车差速器齿轮，这套针对混凝土运输车的齿轮在材料选型上偏向重载工况，设计时预留了足够的安全系数，即使车辆满载20吨级混凝土在坡道起步，齿根弯曲应力也处于材料许用应力范围内，不会出现断齿故障。建模过程中严格按照锥齿轮的展成原理生成齿面，没有采用近似齿形替代，保证后续加工时的齿形精度，装配验证时两个齿轮转动灵活，无卡滞点，正反转动时的回程差符合工程车辆传动系统的精度要求，能够适配差速器总成的装配公差链，不需要额外修配即可完成总成装配。
