RC小型航模发动机曲柄箱体结构设计

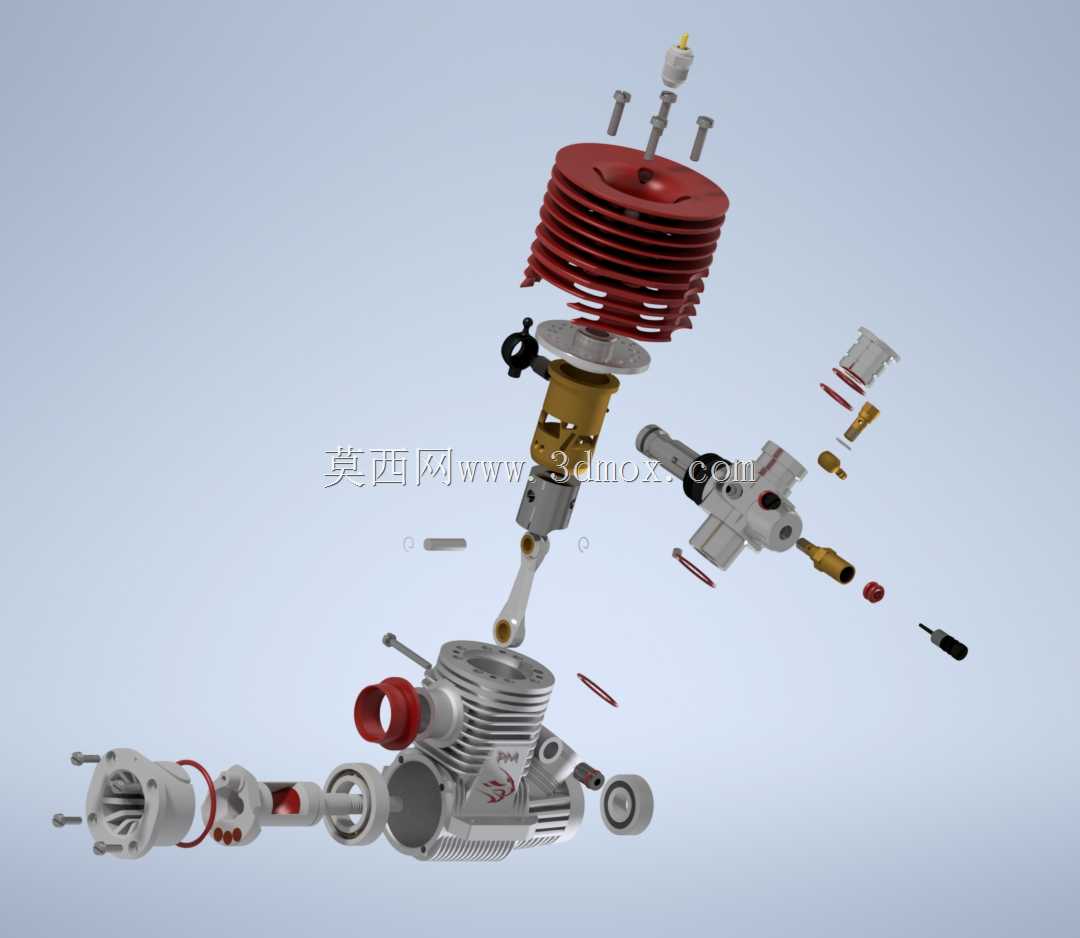

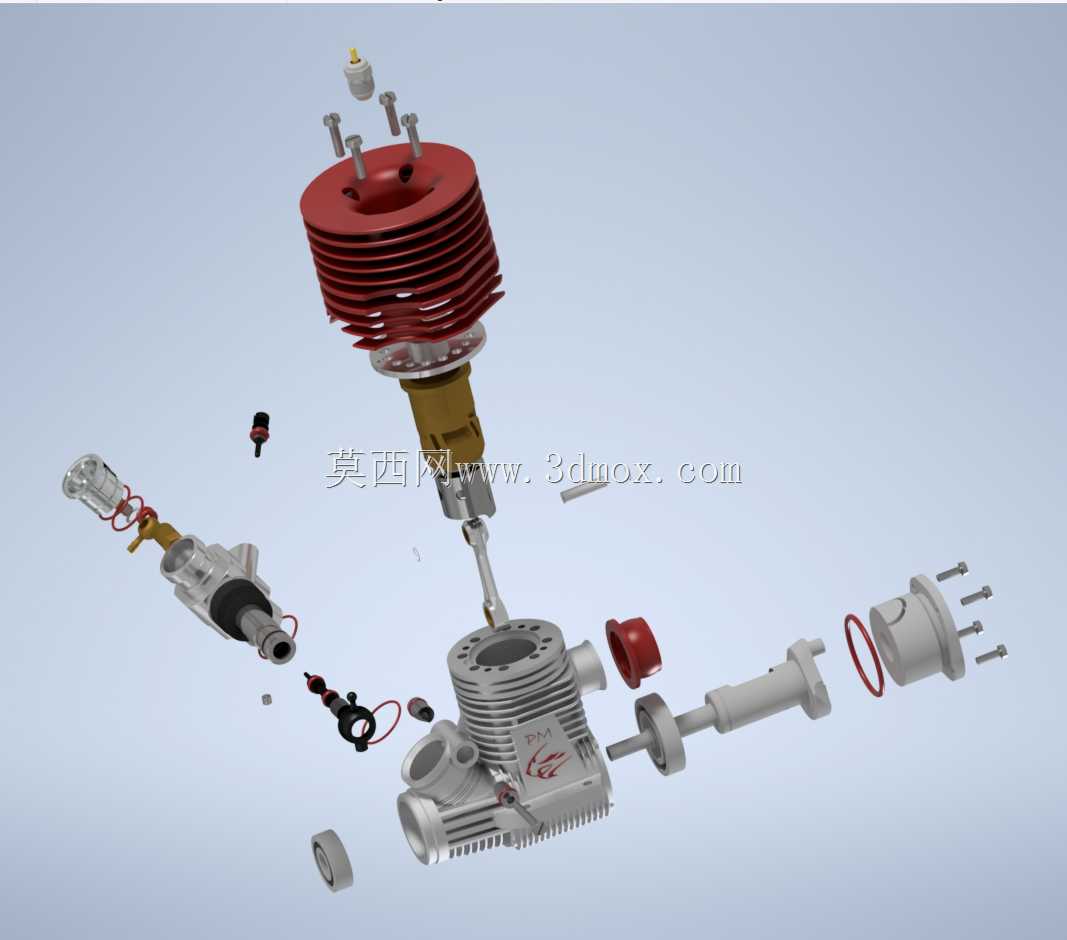

　　这款曲柄箱体是小型两冲程RC内燃发动机的核心承载构件，主要适配1/8、1/10比例燃油动力遥控模型，覆盖越野平跑车、固定翼航模、小型燃油无人机等动力场景，作为整台发动机的装配基体，承担着容纳曲柄连杆运动机构、集成气缸散热段、衔接化油器安装位、对接排气通路、连接模型车架/机身安装座的多重功能，是决定小型内燃发动机运行稳定性、装配精度与散热效率的关键结构件。

　　从实际工况出发，小型RC发动机的转速普遍能达到每分钟两万转以上，部分竞赛级机型甚至突破四万转，这就要求曲柄箱体既要具备足够的结构刚性，承受活塞往复运动、曲轴高速旋转带来的高频交变冲击，又要尽可能控制自身重量，避免给模型整机带来额外的负载负担。设计过程中首先对箱体的受力路径做了拆解：曲轴安装孔位是核心受力点，活塞往复的冲击力通过连杆传递到曲轴轴承位，再分散到整个箱体壁面，因此在曲轴轴承座位置做了局部加厚处理，同时在轴承座与缸体衔接的过渡区域设置了渐变式加强筋，既避免应力集中导致的箱体开裂，又不会因为整体加厚造成重量冗余。

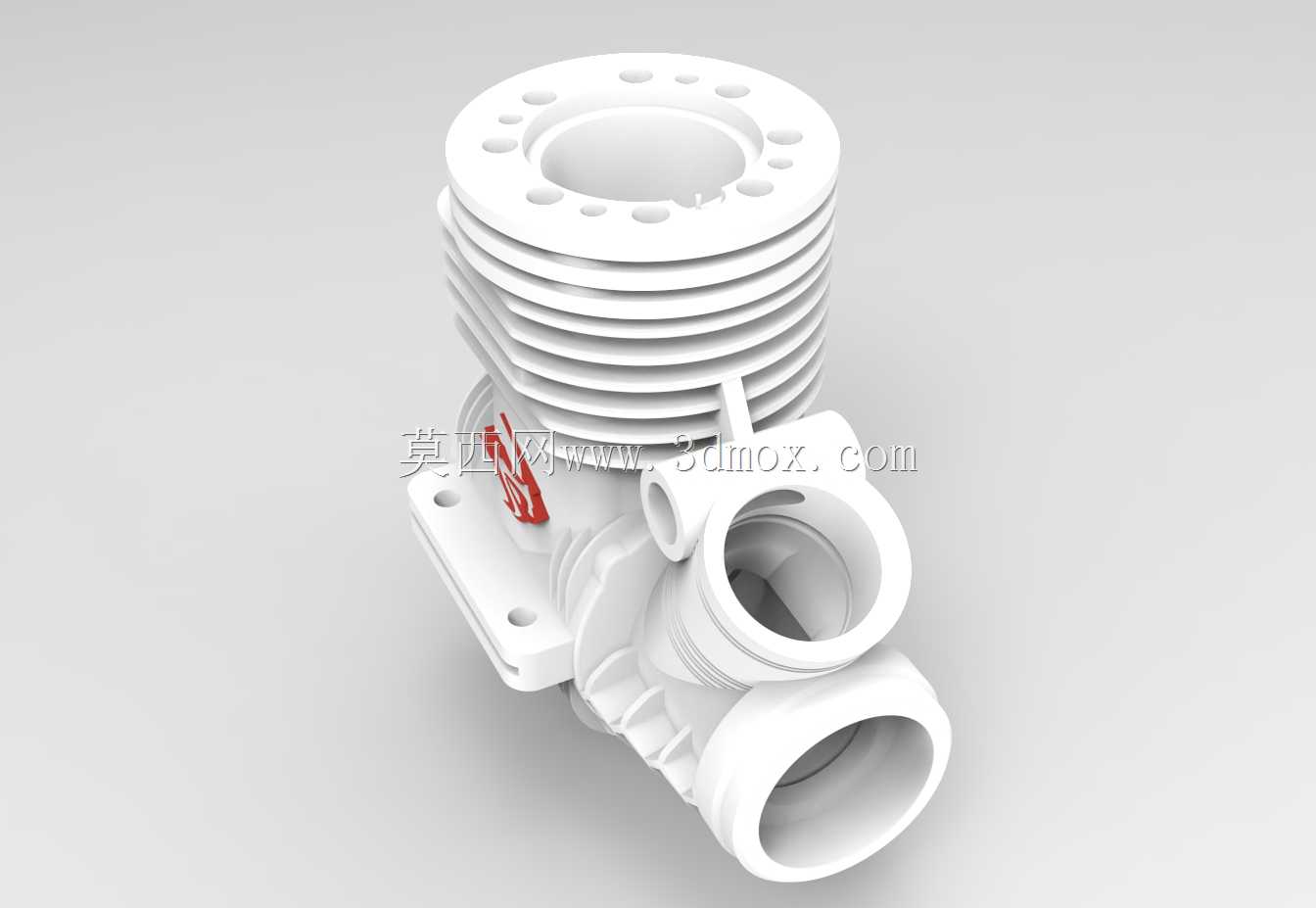

　　箱体上部直接集成了气缸散热鳍片结构，没有采用分体式缸套与箱体的设计，这种一体化结构能减少装配间隙带来的热量传递损耗，让气缸燃烧段的热量更快通过鳍片散发出去——毕竟小型RC发动机没有独立的水冷系统，完全依靠行驶/飞行过程中的迎面气流带走热量，鳍片的排布方向顺着气流流向设计，相邻鳍片的间距控制在1.8mm，既保证足够的散热接触面积，又避免鳍片过密导致气流无法顺利穿过鳍片间隙形成散热死区。在排气出口与进气口的位置，分别预留了标准的安装法兰面，法兰面上的安装孔位同轴度公差控制在0.02mm以内，保证化油器与排气管安装之后的密封性能，避免漏气导致的发动机怠速不稳、动力输出下降问题。

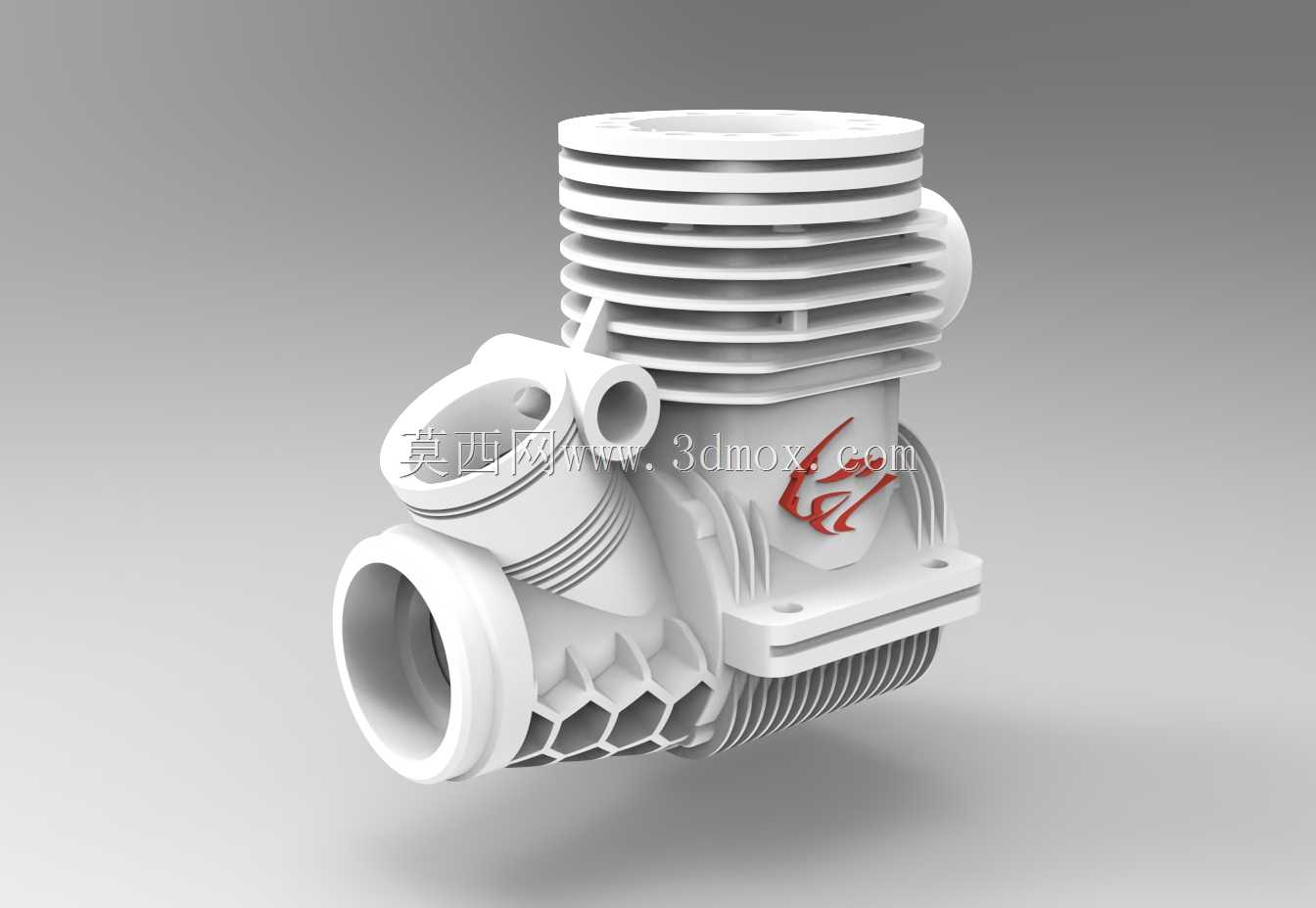

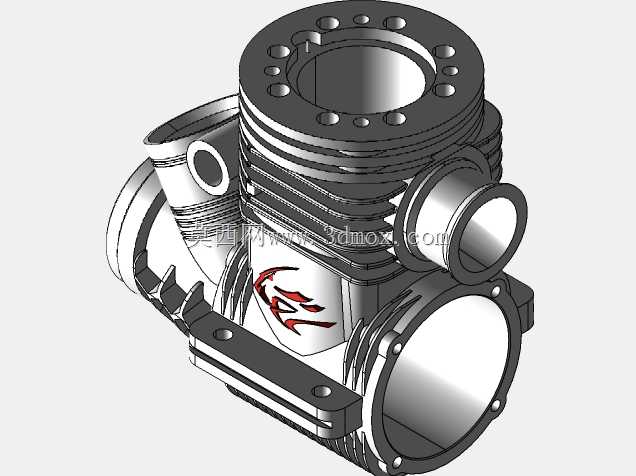

　　箱体侧部的镂空蜂窝结构是设计中的轻量化处理部分，在完成受力仿真验证之后，对非主要受力路径的箱体壁面做了等强度镂空，蜂窝结构的六边形单元边长控制在2mm，壁厚1.2mm，这种结构在大幅降低箱体重量的同时，还能保留足够的结构强度，同时镂空区域也能辅助带走曲轴箱内部的部分热量，避免长时间高负荷运行之后箱体内机油温度过高导致润滑性能下降。箱体下部的安装脚位是与模型车架/机身连接的接口，两个安装脚的平面度公差控制在0.03mm，安装孔的中心距严格匹配主流RC模型的发动机安装位标准，不需要额外做改装就能直接替换同级别排量的原厂发动机箱体，安装脚与箱体主体的过渡位置做了圆弧过渡，避免模型在跳跃、剧烈机动时的冲击力导致安装脚断裂。

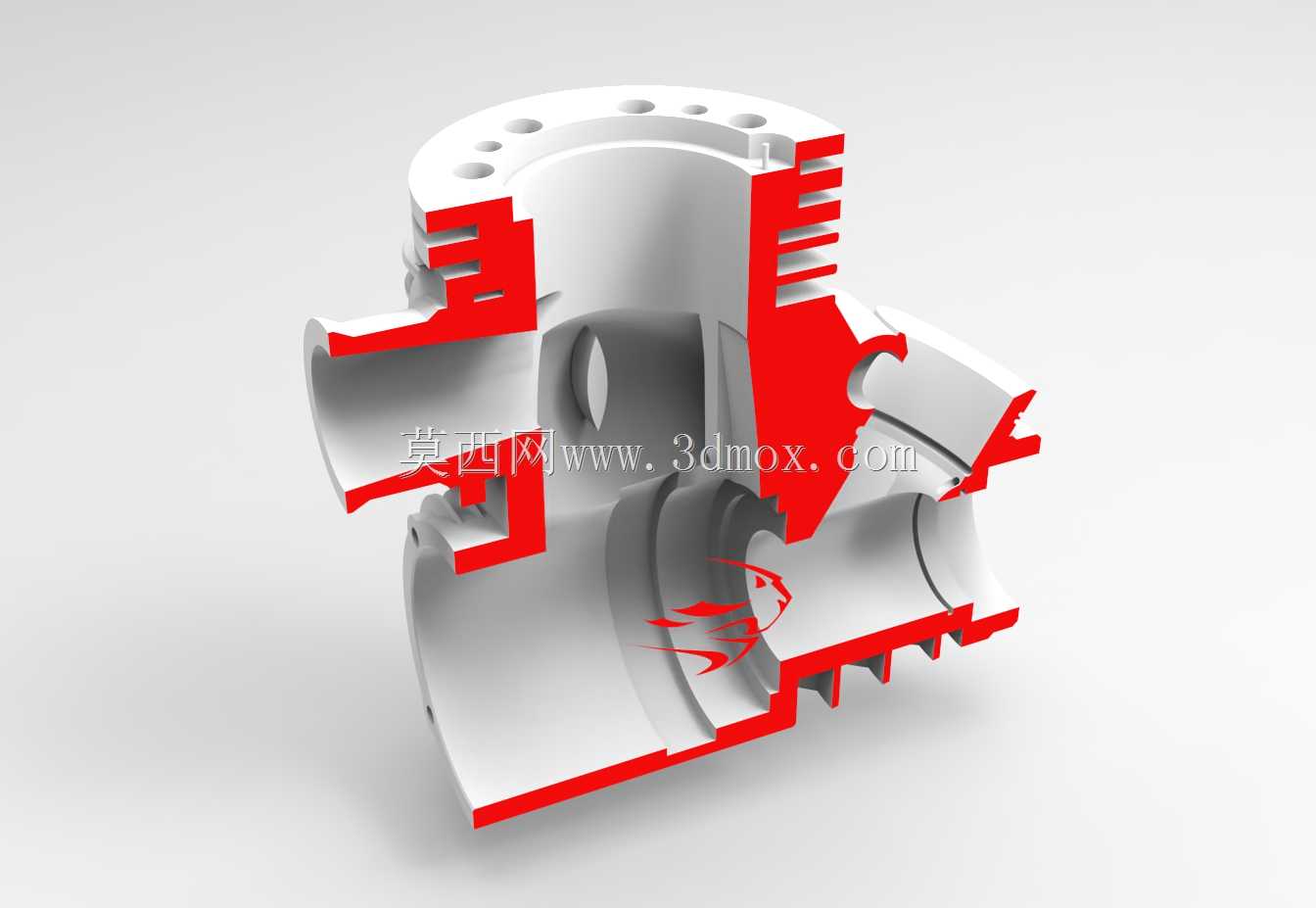

　　内部腔体的设计完全匹配曲柄连杆的运动包络，腔体内壁与曲轴平衡块、连杆大端的最小间隙控制在0.8mm，既避免运动过程中出现运动干涉，又尽可能缩小曲轴箱的容积——对于两冲程发动机来说，曲轴箱的扫气效率直接影响动力输出，更小的余隙容积能提升扫气压力，让混合气更充分地进入气缸，提升燃烧效率。腔体内壁还设计了专门的机油回流导槽，能让润滑之后的机油顺着导槽回流到曲轴轴承位置，保证高速运转下轴承的持续润滑，避免出现干磨导致的轴承抱死。

　　在安装边界的尺寸控制上，这款箱体的整体安装高度、缸体直径、进气口与排气口的相对位置，都严格遵循15级到18级排量RC发动机的通用尺寸规范，曲轴安装孔的直径适配标准直径10mm的曲轴轴承，化油器安装口的直径匹配主流11mm口径的模型化油器，不需要额外做转接加工就能完成整机组装。箱体的材料选型适配压铸铝合金的加工工艺，所有拔模角度控制在1.5度，壁厚均匀过渡，避免压铸过程中出现缩孔、冷隔等工艺缺陷，适合小批量量产加工，也能满足模型爱好者自行CNC加工制作的精度要求。
