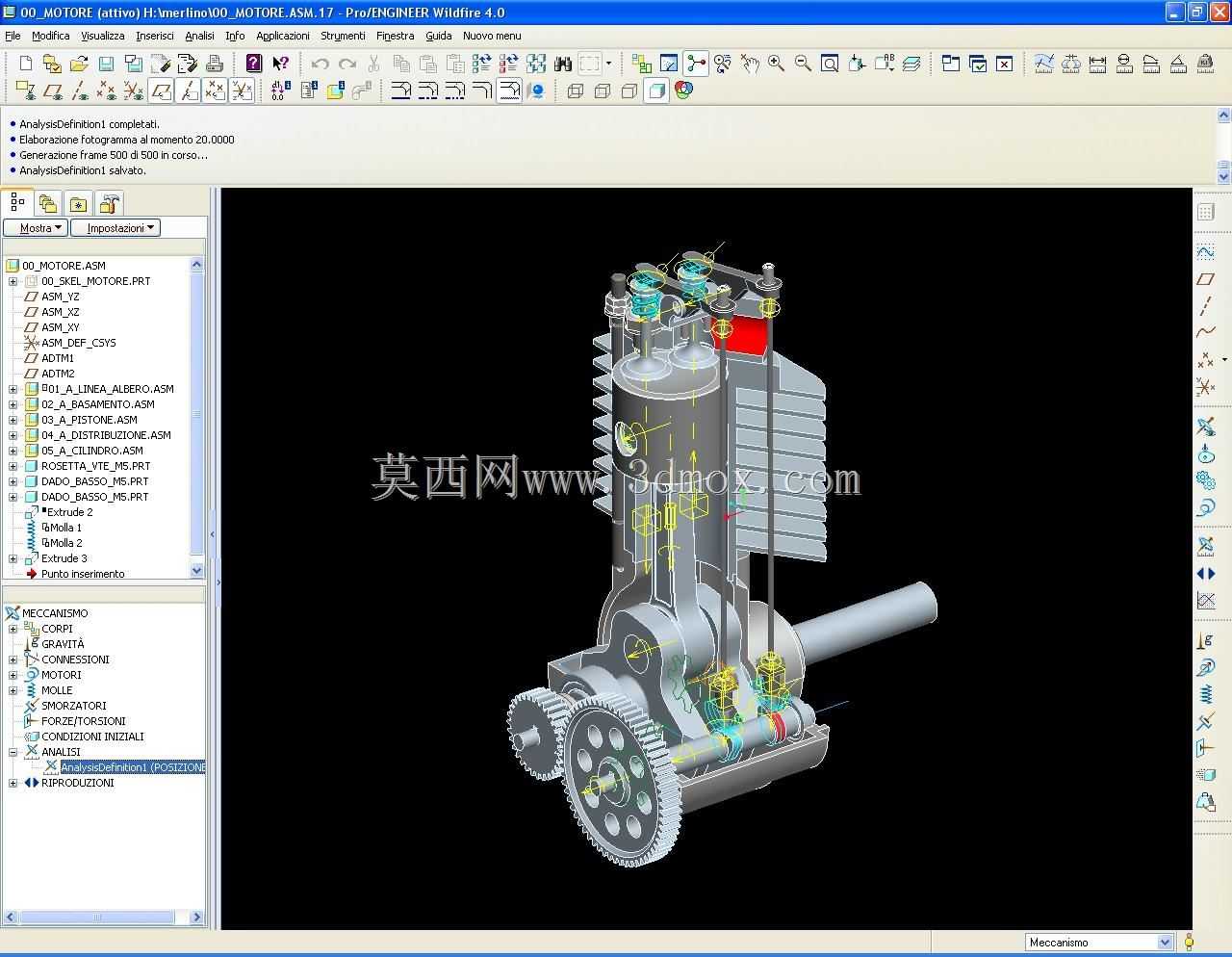

单缸四冲程50cc小型内燃机结构展示

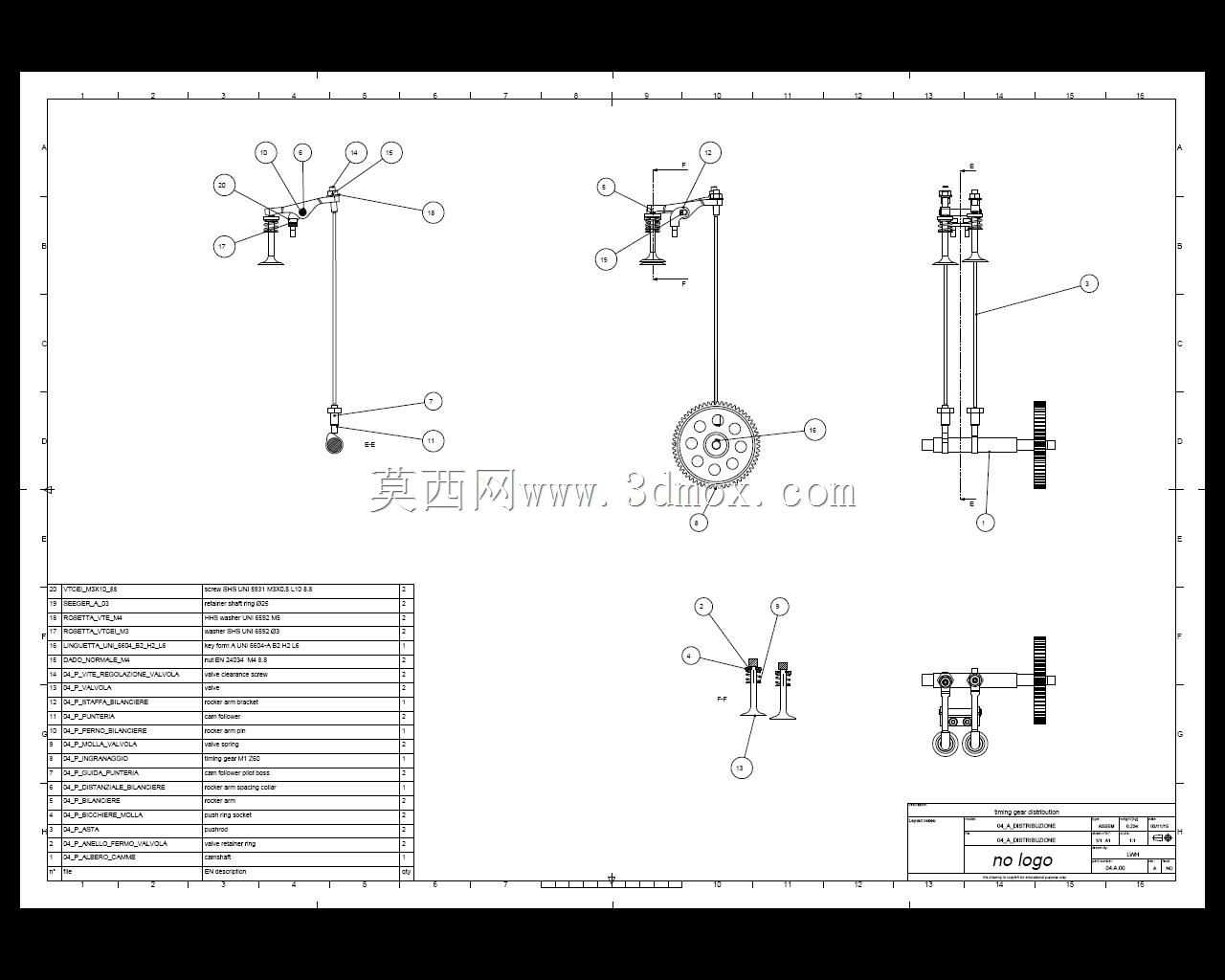

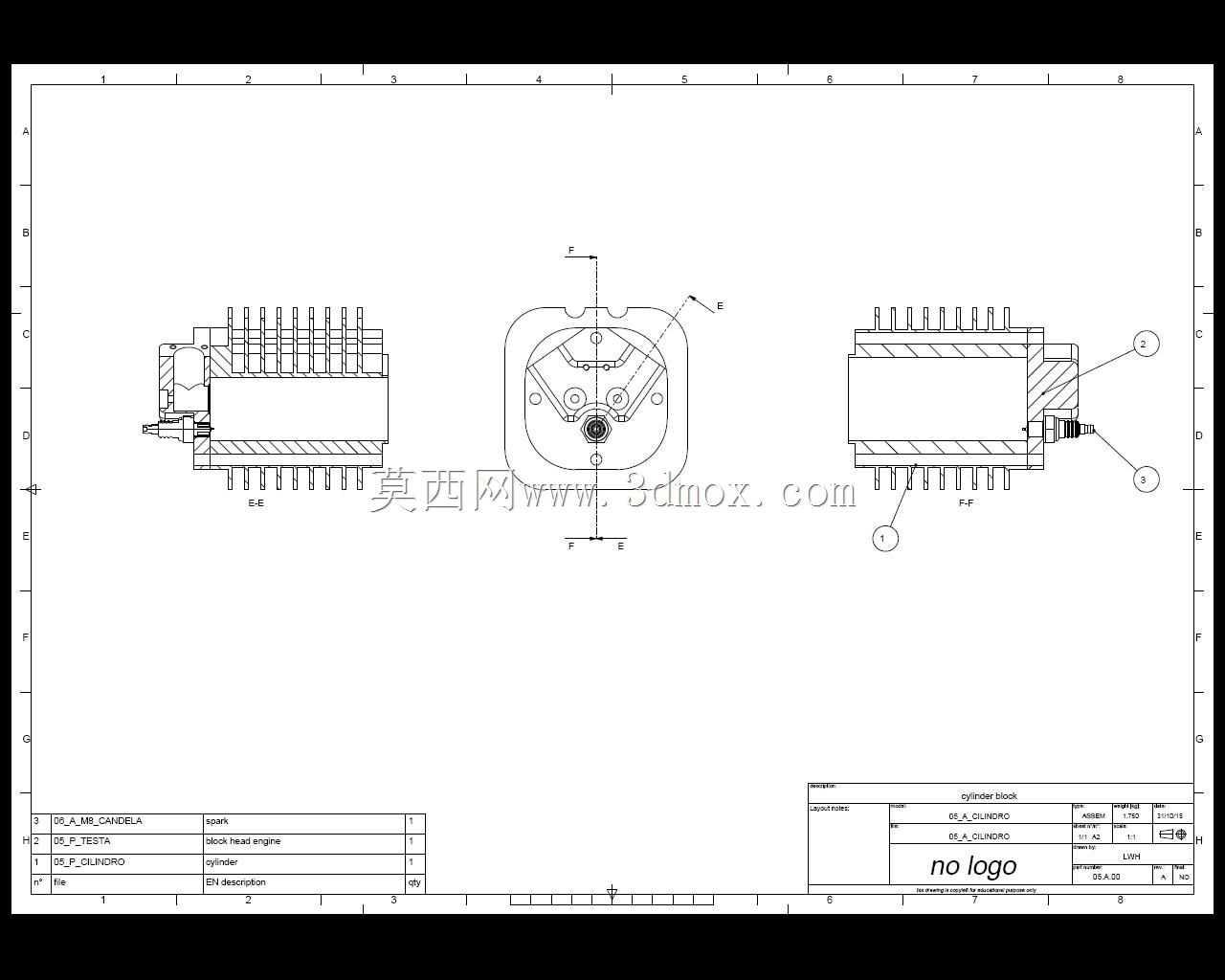

　　这款小排量单缸动力单元，常见于小型园林作业机具、迷你代步两轮车、航模及小型教学实验台架的动力核心，在低负载便携动力场景中有着极高的应用普及率，这类小排量机型对重量、结构紧凑度的要求远大于大功率输出机型，设计阶段需要在有限的缸体空间内完成进排气、做功、传动的全流程布局。从结构组成来看，该机型采用风冷散热结构，缸体外壁布置了密集的环形散热鳍片，不需要额外布置水冷管路与散热腔体，能大幅降低整机自重与结构复杂度，适配长时间低负载连续作业的散热需求，鳍片的厚度与间距经过匹配计算，在自然迎风状态下即可将缸内燃烧产生的多余热量及时导出，避免缸体过热导致的润滑失效与零件形变。配气机构采用顶置气门布局，

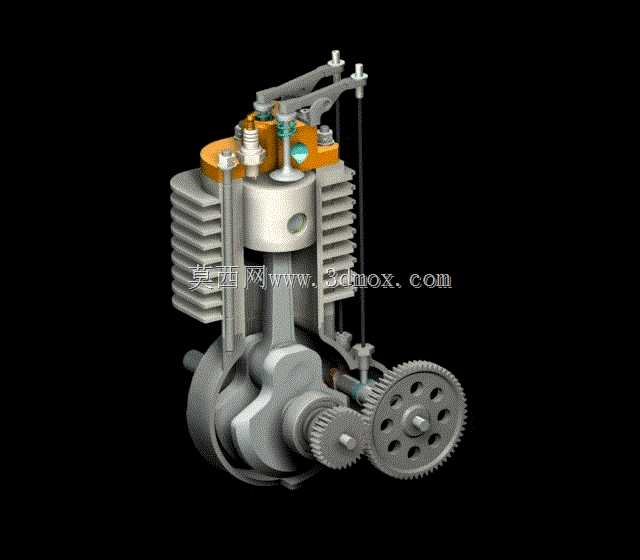

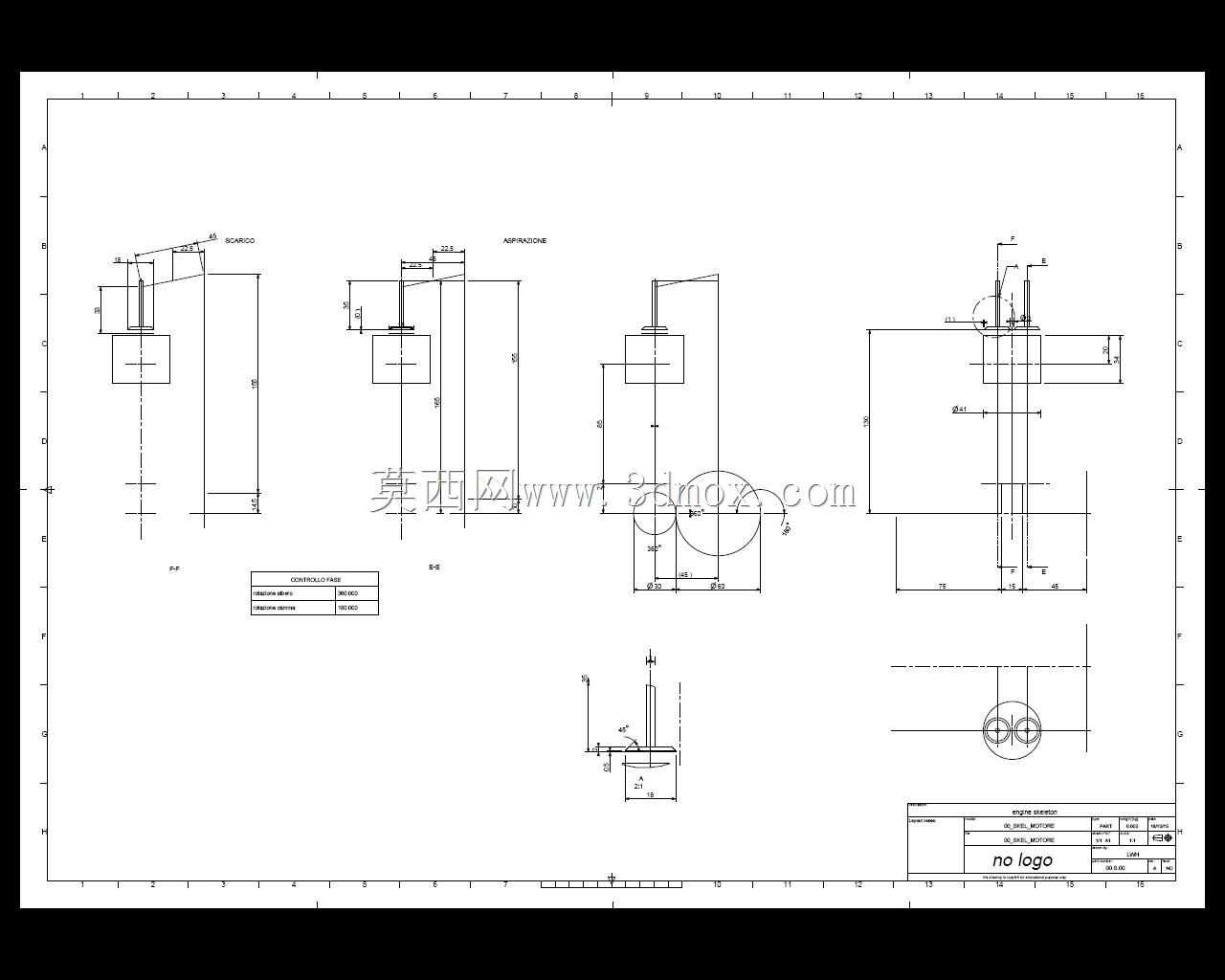

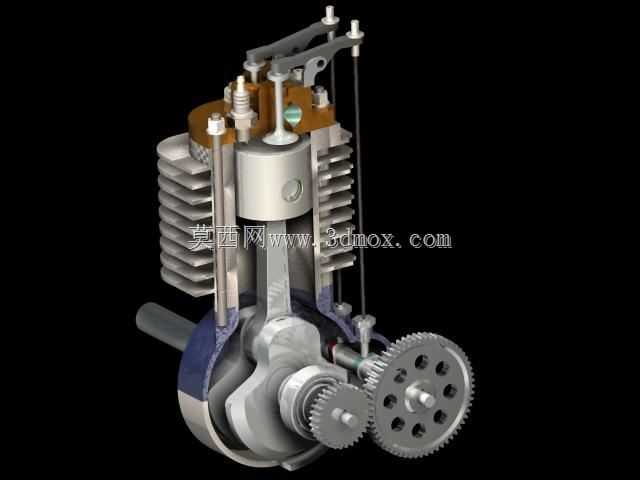

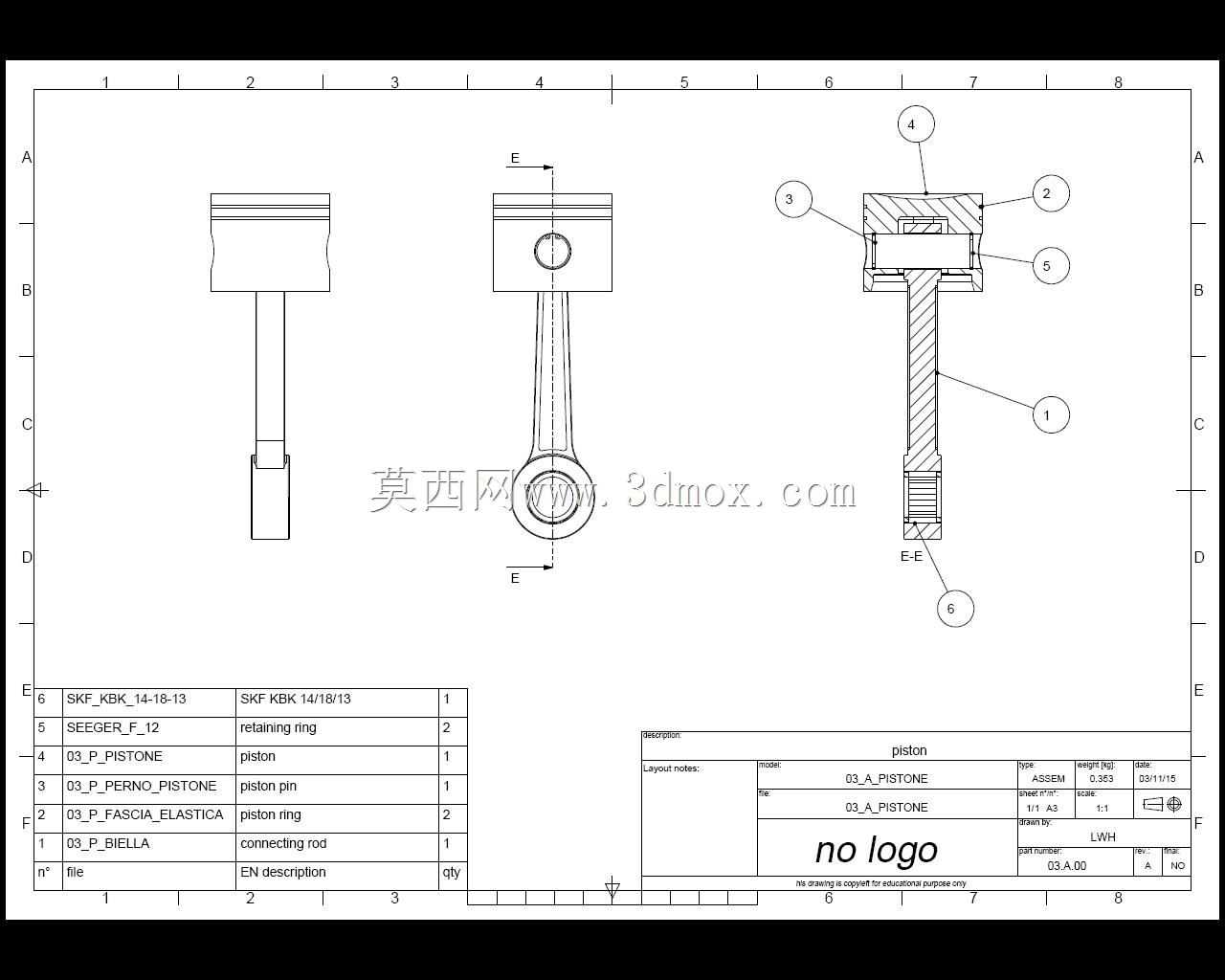

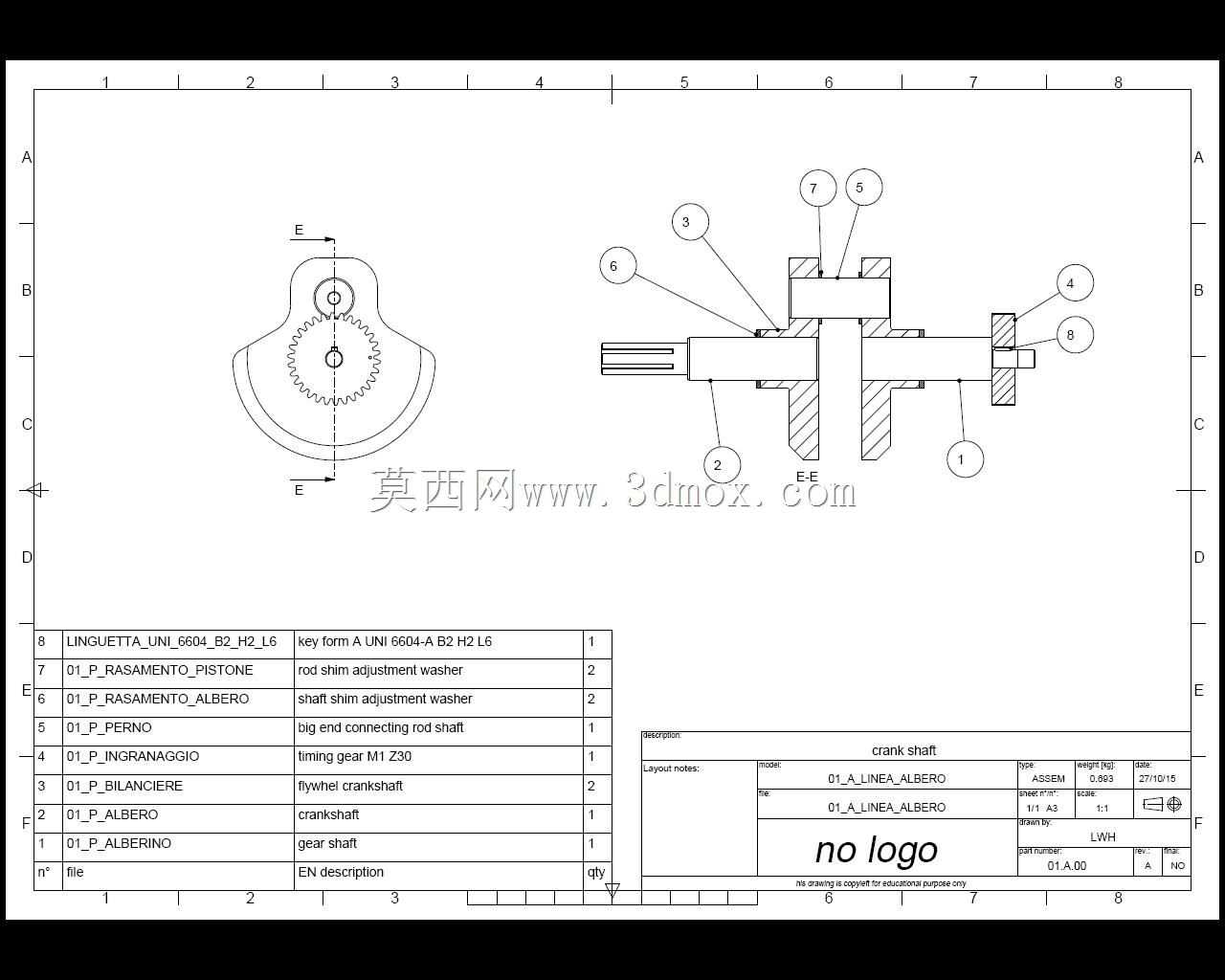

　　通过凸轮轴与挺柱的配合精准控制进排气门的开闭时序，匹配四冲程循环的进气、压缩、做功、排气四个行程的相位要求，凸轮轮廓线的设计直接决定了气门升程与开闭角度，会直接影响缸内充气效率与燃烧充分度，建模过程中需要严格匹配凸轮型线与曲轴转角的对应关系，通过机构约束保证气门运动过程中不与活塞顶面发生运动干涉。曲柄连杆机构作为动力输出的核心转换部件，将活塞的上下往复直线运动转换为曲轴的旋转运动，曲轴的平衡块配置经过动平衡校核，抵消活塞往复运动产生的一阶惯性力，降低整机运行过程中的振动幅度，连杆大小头的轴承配合间隙需要满足高速往复运动的润滑要求，避免运行过程中出现卡滞或异常磨损。下部的齿轮传动组负责将曲轴输出的动力传递至配气机构与外部输出端，

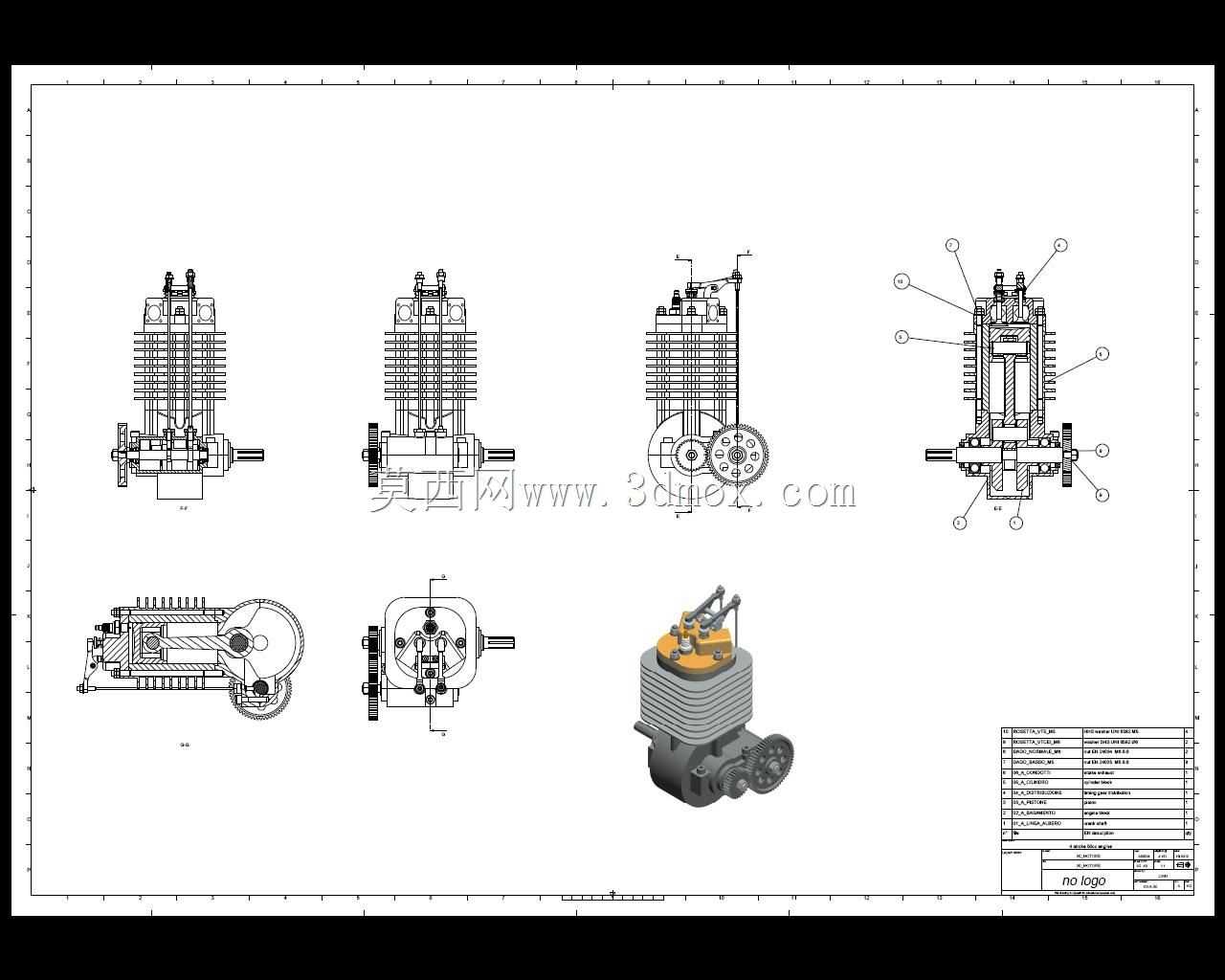

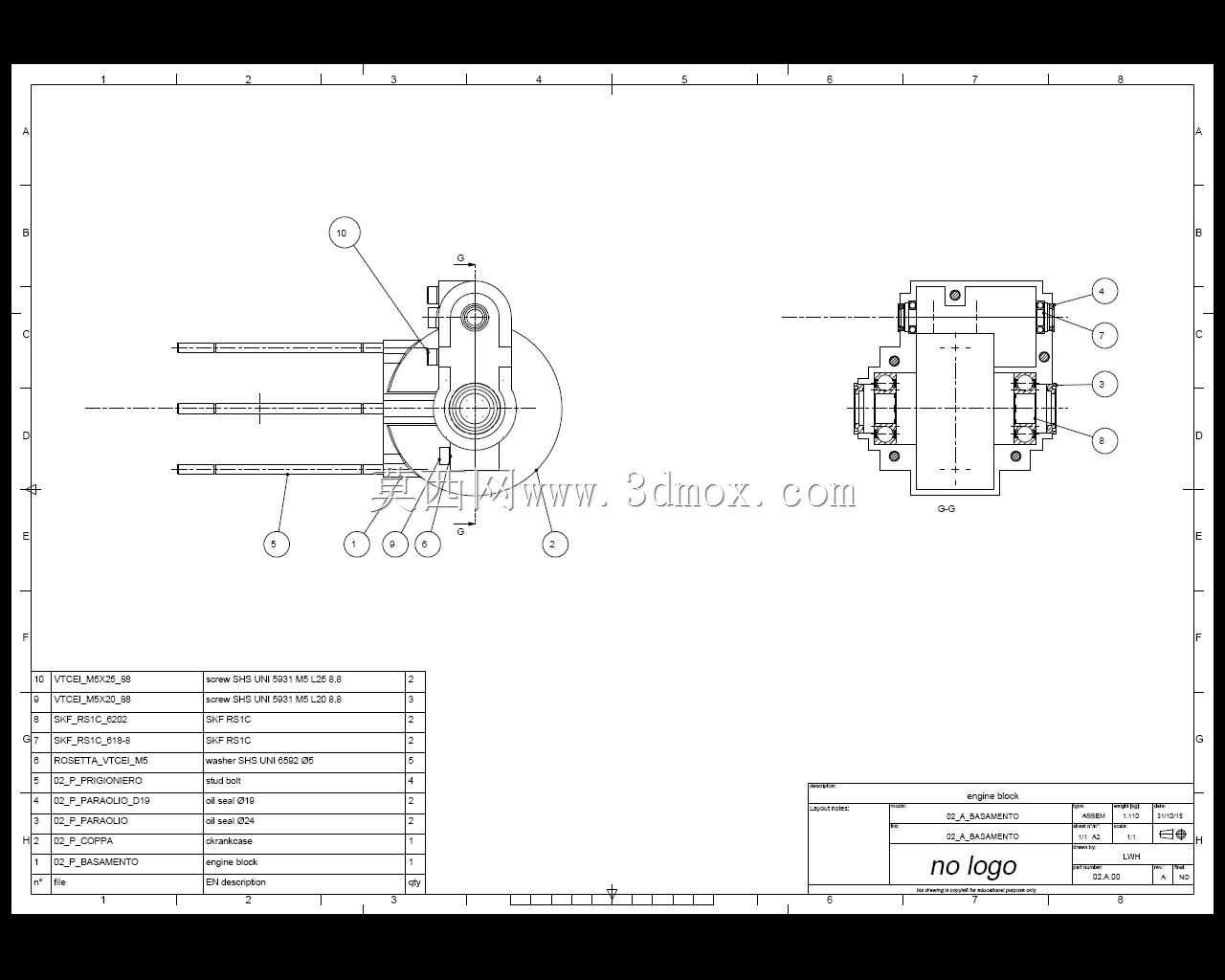

　　齿轮模数根据传递扭矩选型，大小齿轮的啮合间隙控制在合理范围内，既保证传动过程中不会出现卡滞，也能避免间隙过大导致的传动噪音与回差，齿轮端面上的减重孔在保证轮齿结构强度的前提下降低了零件自重，同时也能在运转过程中带动机箱内的润滑油飞溅，实现内部零件的飞溅润滑。整机的安装边界围绕缸体中心布置，下部曲轴箱体设置有对应的安装定位面，可直接固定在配套设备的机架安装位上，缸头部位的进排气接口、火花塞安装位都预留了标准的安装尺寸，可直接匹配通用化的化油器、排气管与点火部件，不需要额外做结构改装即可完成整机装配。从设计逻辑来看，这类小排量机型的建模完全从实际加工装配的逻辑出发，采用自下而上与自上而下结合的装配思路，

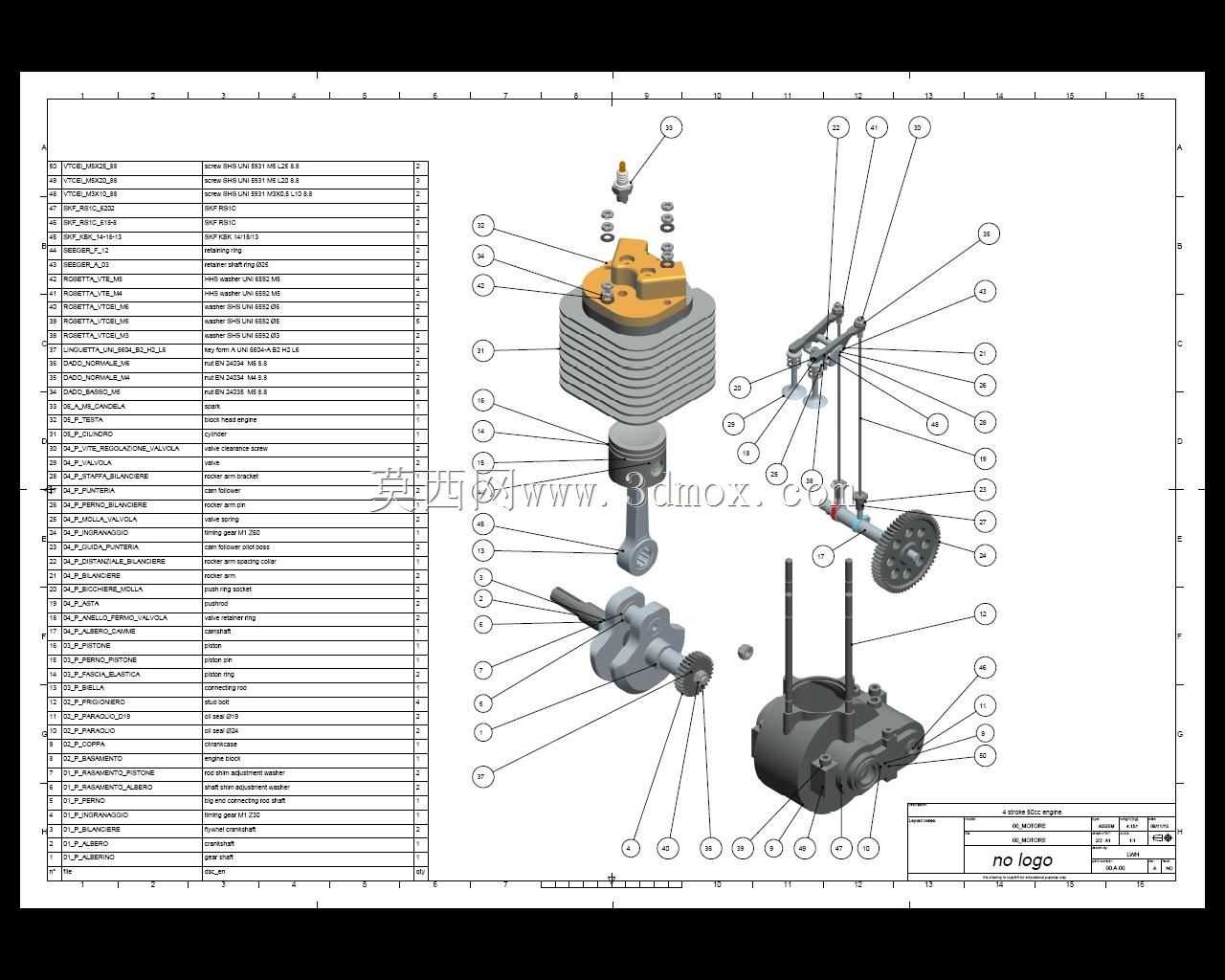

　　先确定曲轴的回转中心与缸体的中心轴线，再依次布局活塞、连杆、缸套、缸头、配气组件、传动齿轮的位置，所有配合面的尺寸公差都按照实际加工精度设置，既保证零件装配时的同轴度、垂直度要求，也给实际生产中的装配工序预留了合理的操作空间，对于学习内燃机结构、参数化建模的从业者来说，可通过拆解该模型的装配层级与零件约束关系，理解小型内燃机从布局到零件设计的全流程逻辑，掌握动力类产品设计中运动干涉校验、配合公差设置、散热结构设计、传动匹配的核心要点，也可作为小型动力设备选型阶段的结构参考，核对安装尺寸与接口参数是否适配自身的设备设计需求。
