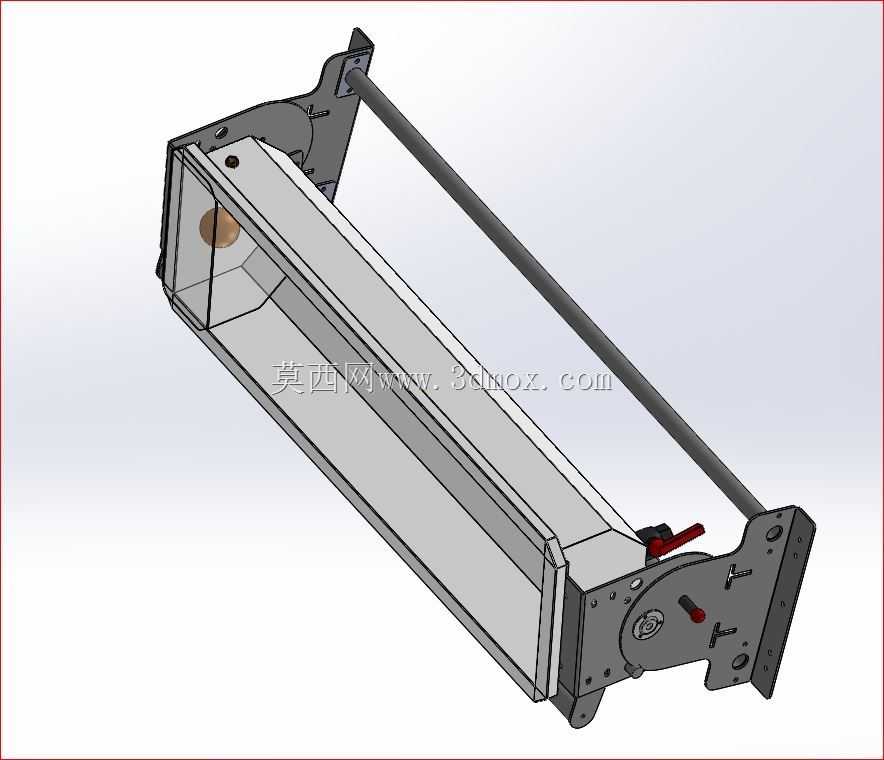

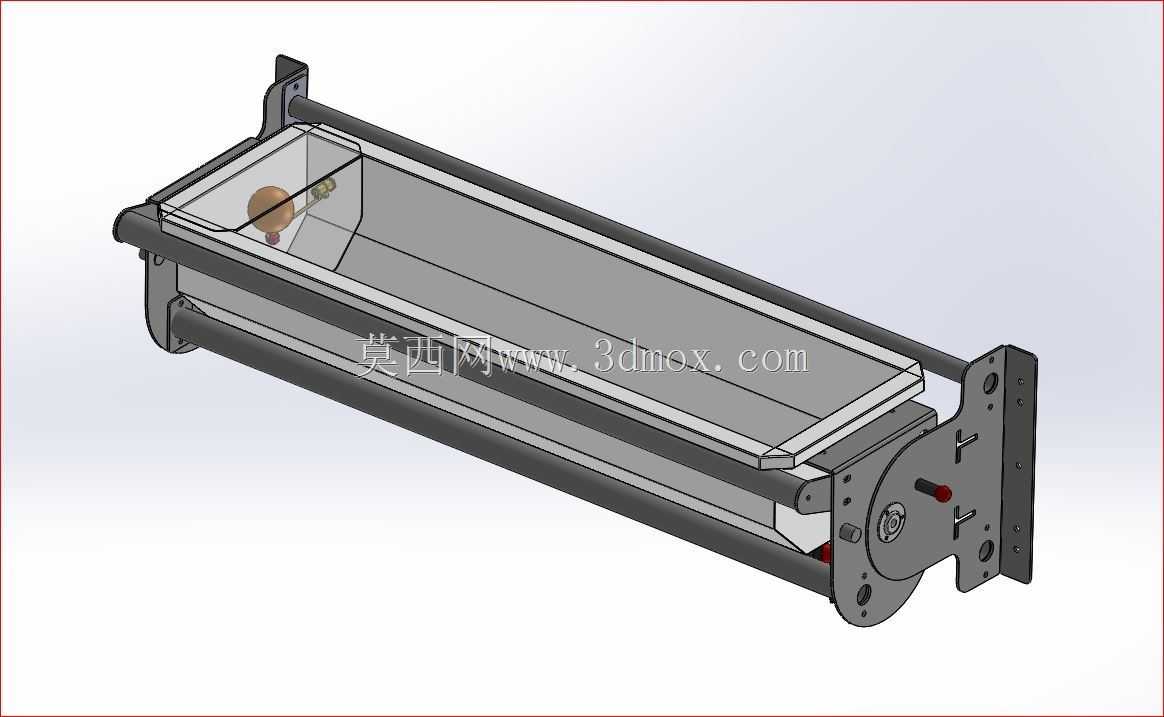

带侧装翻转机构的长条形不锈钢接水槽结构

　　这款带翻转功能的不锈钢水槽，最初的设计需求来自商用餐厨备餐区的残食收集工位，常规固定水槽在清理槽内积存残渣、倾倒废弃汤水时，需要操作人员俯身探入槽内刮除边角残留，长时间作业劳动强度大，且槽体深腔位置的清洁死角很难处理干净，翻转机构的加入就是为了解决这个实际作业痛点。

　　从结构组成来看，槽体主体采用食品级不锈钢板材折弯焊接成型，长条形的槽腔轮廓适配备餐台下方的狭长安装空间，槽壁做了微斜的拔模角度，既方便钣金脱模加工，也能让槽内液体自然向端部的排水口汇集，减少积液残留。槽体两端的转轴座直接焊接在槽体侧壁的加强筋位置，避免长期翻转受力导致焊缝开裂，转轴采用耐磨不锈钢光轴，配合自润滑衬套安装在两侧的立式安装支架上，不需要额外添加润滑脂就能满足上万次翻转的使用需求，也不会出现润滑油脂滴落污染食材的问题。

　　翻转驱动侧的支架上集成了锁止定位结构，当槽体处于水平工作位置时，弹簧顶销会自动卡入槽体端板的定位孔内，不需要额外操作就能锁定槽体位置，避免作业过程中槽体意外倾斜导致汤水洒漏；需要清理槽体时，只需要向外拉动端侧的红色拉手，就能解除锁止，手动将槽体向操作侧翻转最大75度，此时槽口朝向操作人员，槽内的残渣、废水可以直接倒入下方的残食收集桶内，不需要操作人员探身刮除深腔位置的残留，清洁效率比固定水槽提升60%以上。

　　安装边界方面，两侧立式支架的安装孔位采用上下可调的长圆孔设计，适配不同高度的备餐台安装需求，支架底部预留了120mm的离地间隙，方便布置下方的排水管路和残食桶放置空间，槽体整体长度方向的安装尺寸控制在1200mm以内，宽度方向不超过350mm，不需要对现有商用备餐台的框架做大规模改造就能直接替换原有固定水槽，改造成本极低。

　　设计过程中特意做了受力校核，槽体满载120L水的状态下，两端转轴的挠度变形量控制在0.2mm以内，不会出现翻转卡滞的问题；槽体上口边缘做了外翻的卷边结构，既提升了槽体的整体刚性，也能避免边缘割伤操作人员，卷边下方还预留了密封胶条的安装槽，当槽体处于水平锁止位置时，胶条会和上方的台面边框紧密贴合，避免汤水从槽体和台面的缝隙渗漏到下方的柜体内部。

　　和普通民用厨房水槽不同，这款结构的翻转机构没有采用复杂的电动或者气动驱动，完全依靠手动操作配合弹簧锁止，一方面是降低设备的制造成本，另一方面也避免了电气元件在高湿、多油污的餐厨环境下出现故障，后期维护只需要定期检查衬套磨损情况和弹簧弹力即可，不需要专业维修人员就能完成日常保养。除了商用餐厨场景，这款结构经过简单的尺寸调整，还可以应用在工业零件清洗后的沥水工位、实验室废液收集工位等需要定期倾倒槽内积存物的场景，只需要根据接触介质的特性更换对应材质的板材和密封件，就能适配不同的使用需求。

　　在建模细节处理上，所有的钣金折弯角都做了R2的圆角处理，避免应力集中导致焊接位置开裂，支架上的安装孔位都预留了足够的螺栓操作空间，不需要特殊工具就能完成现场安装，转轴位置的端盖做了可拆卸设计，方便后期更换磨损的衬套，不需要整体拆解支架就能完成维护作业。
