畜牧场用牵引式饲料运输投喂挂车

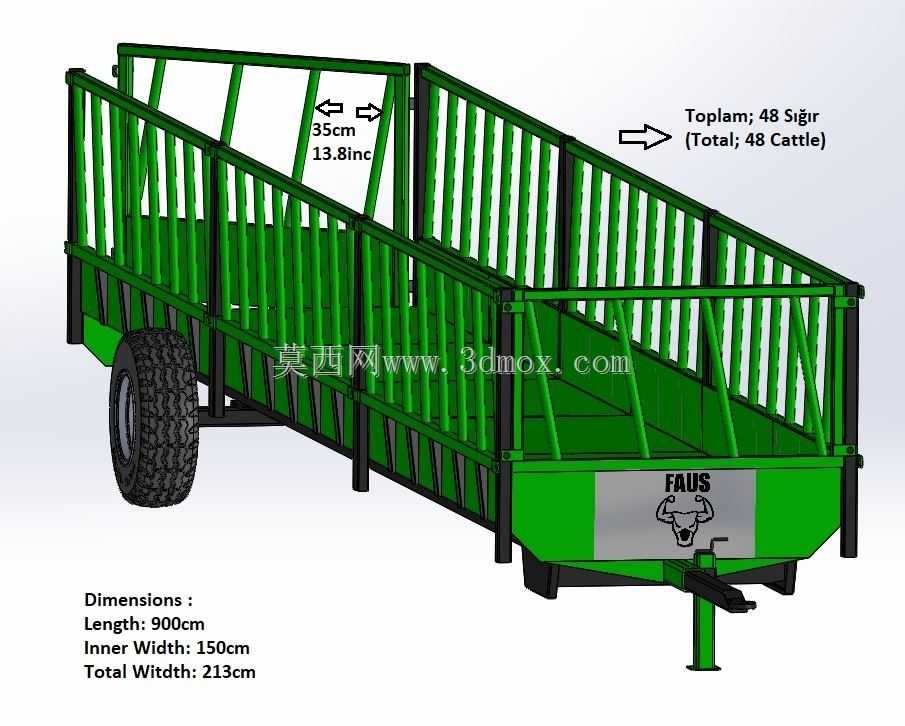

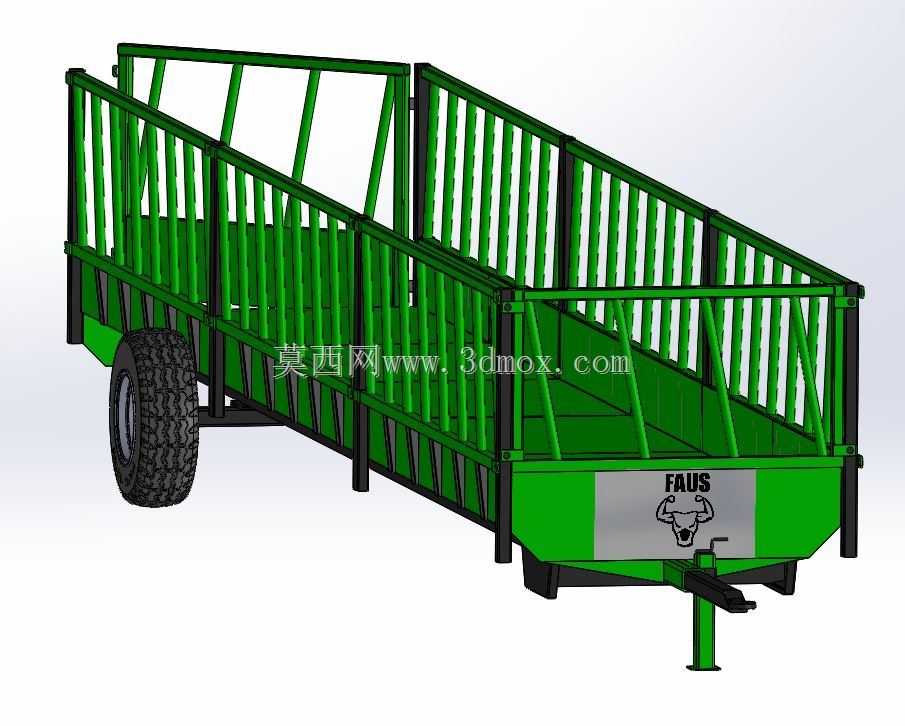

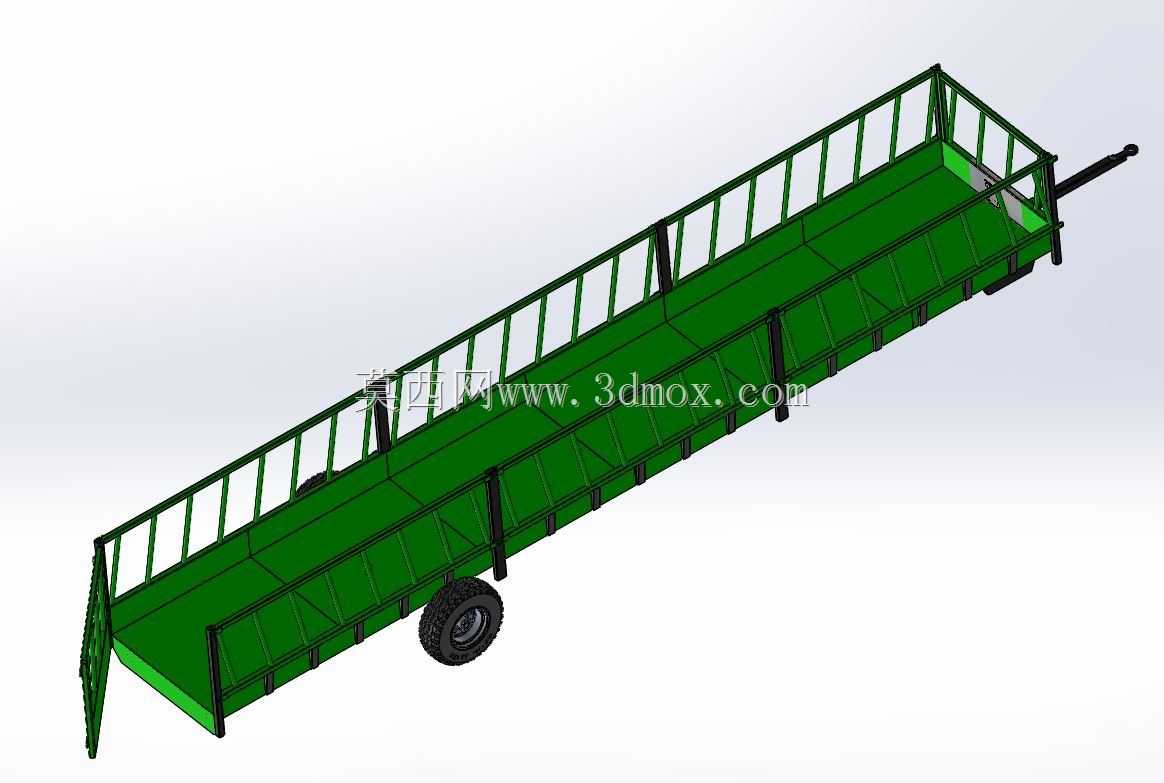

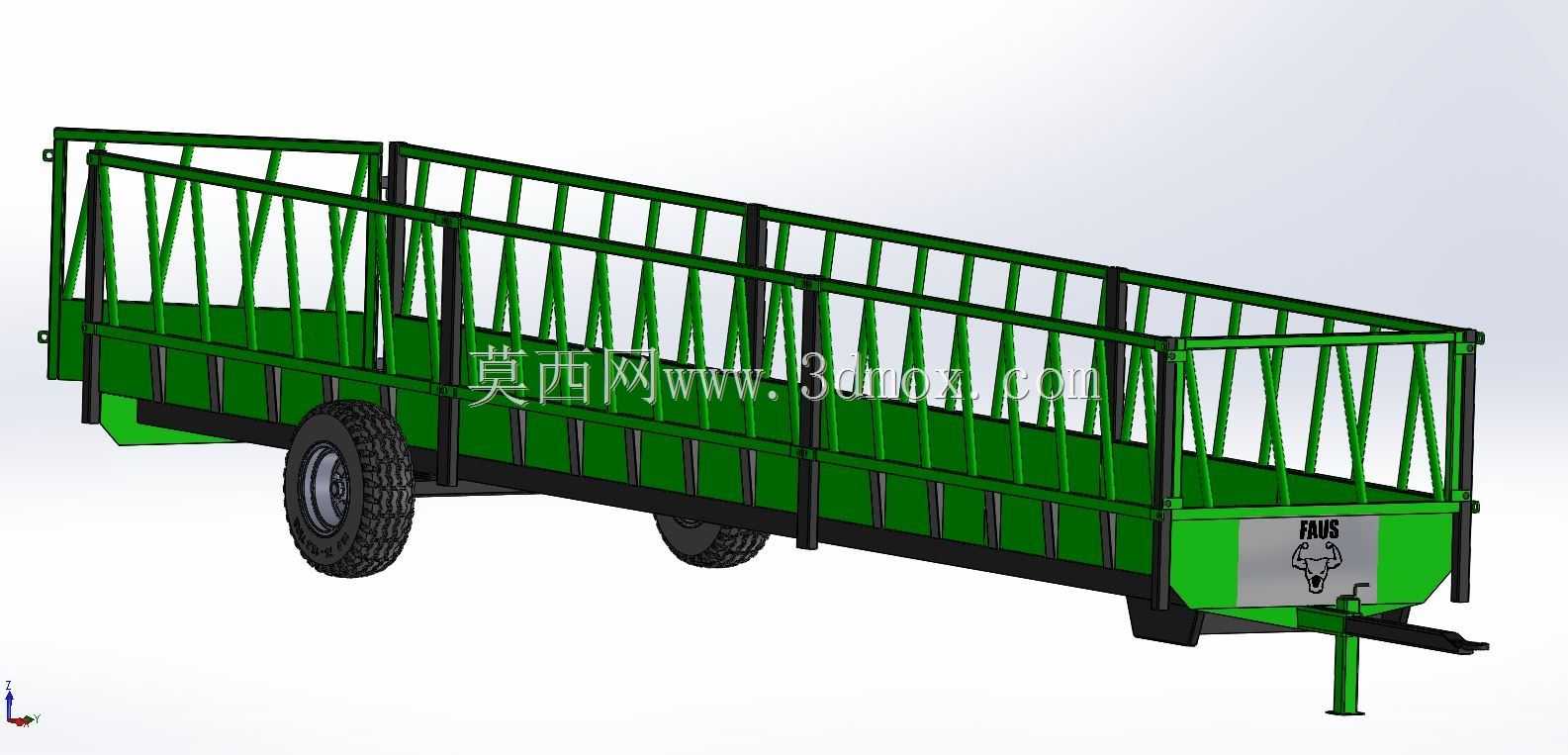

　　这款牵引式栏板挂车主要面向规模化牛羊养殖场景设计，核心承担青贮饲料、干草捆、精补料的场内转运与沿饲喂通道边走边投喂的作业需求，适配中小马力轮式拖拉机牵引使用，可覆盖千头规模牧场的日常饲喂转运作业，无需额外配置专用投喂车辆即可完成从储草区到圈舍饲喂通道的全流程作业。从结构设计逻辑来看，整车采用低重心布局，牵引架高度匹配常规拖拉机后牵引点的离地高度，保证挂接后整车处于水平状态，避免行驶过程中出现饲料前倾洒落的问题；车架主体采用矩形钢管焊接成型，主纵梁选用加厚矩形管，可承受满载饲草时的交变载荷，即使在牧场非硬化的颠簸路面行驶也不会出现车架变形的问题。车厢两侧采用桁架式栏板结构，不同于普通货运挂车的实心栏板，

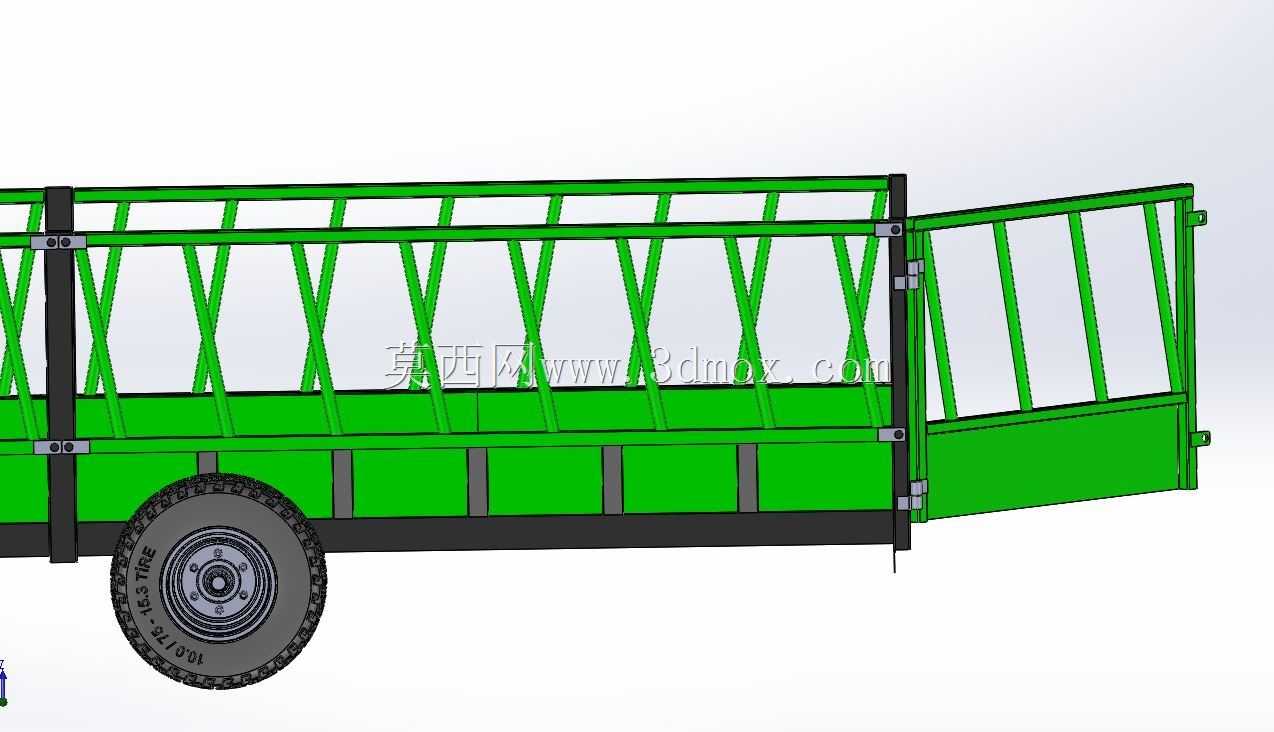

　　这种斜撑桁架结构一方面可以降低整车自重，减少牵引时的动力损耗，另一方面通透的栏板结构可以让作业人员随时观察车厢内部剩余饲料的存量，同时在投喂时可以直接通过栏板间隙将饲草拨出到食槽内，无需频繁开启栏板，大幅提升投喂作业的效率。栏板的斜撑角度经过反复校核，既保证足够的结构强度，避免满载时栏板外胀变形，又不会出现结构干涉，影响饲料的拨取操作。行走系统采用双轴布局，搭配农用深花纹轮胎，轮胎接地比压小，在牧场松软的土质路面行驶时不会出现陷车问题，钢板弹簧悬架可以过滤掉非硬化路面的颠簸冲击，避免行驶过程中饲料因剧烈颠簸洒落。车厢前部设置有标识安装位，可粘贴牧场编号或安全警示标识，尾部设置有可收放的支撑支腿，在与拖拉机脱开停放时，

　　支腿落地可以保证整车停放稳定，不会出现前倾侧翻的问题，支腿采用插销式高度调节结构，可适配不同停放地面的高度差，操作简单无需额外工具。车厢底板采用防滑花纹钢板制作，钢板边缘与车架焊接处做满焊处理，避免饲料碎屑从缝隙掉落，同时底板向出料侧做微小倾角，方便饲料在投喂时向侧边滑动，减少人工拨料的劳动强度。栏板与车架之间采用快拆式销钉连接，需要运输整捆干草或者其他体积较大的牧场物资时，可以快速拆除单侧或双侧栏板，拓展整车的使用场景，不仅可以运输饲料，还可以承担牧场内垫料、围栏维修物料、牲畜转群等短途转运作业。牵引架与车架的连接部位采用加强筋焊接，同时预留了制动管路与信号线路的安装位，可根据需求加装气刹系统与尾灯组件，

　　满足场内道路短距离行驶的安全要求。整车的外形尺寸经过优化，宽度适配牧场常规饲喂通道的宽度，行驶过程中不会刮蹭两侧食槽或围栏，转弯半径经过校核，在圈舍之间的狭窄通道内也可以顺利转弯，无需频繁倒车调整，适配牧场内复杂的道路布局。在细节设计上，所有钢结构的棱角处都做了圆弧倒角处理，避免作业人员操作时被尖锐棱角划伤，轮胎上方设置有简易挡泥板，减少雨天行驶时泥水甩到车厢内污染饲料，栏板顶部做了卷边处理，既提升栏板的结构强度，又避免装卸饲料时割破饲草包装袋或者划伤作业人员。这款挂车的设计没有冗余的复杂结构，所有结构都围绕牧场实际作业需求展开，兼顾了运输与投喂两种核心功能，同时兼顾了多场景的转运需求，结构简单可靠，维护成本低，非常适合中小型牧场的日常作业使用，建模过程中所有安装孔位、连接尺寸都按照实际农用挂车的通用标准设定，可直接作为同类产品设计改型的参考基础，也可用于牧场设备配置选型的三维演示使用。
