牵引式固体肥料撒施作业设备结构设计

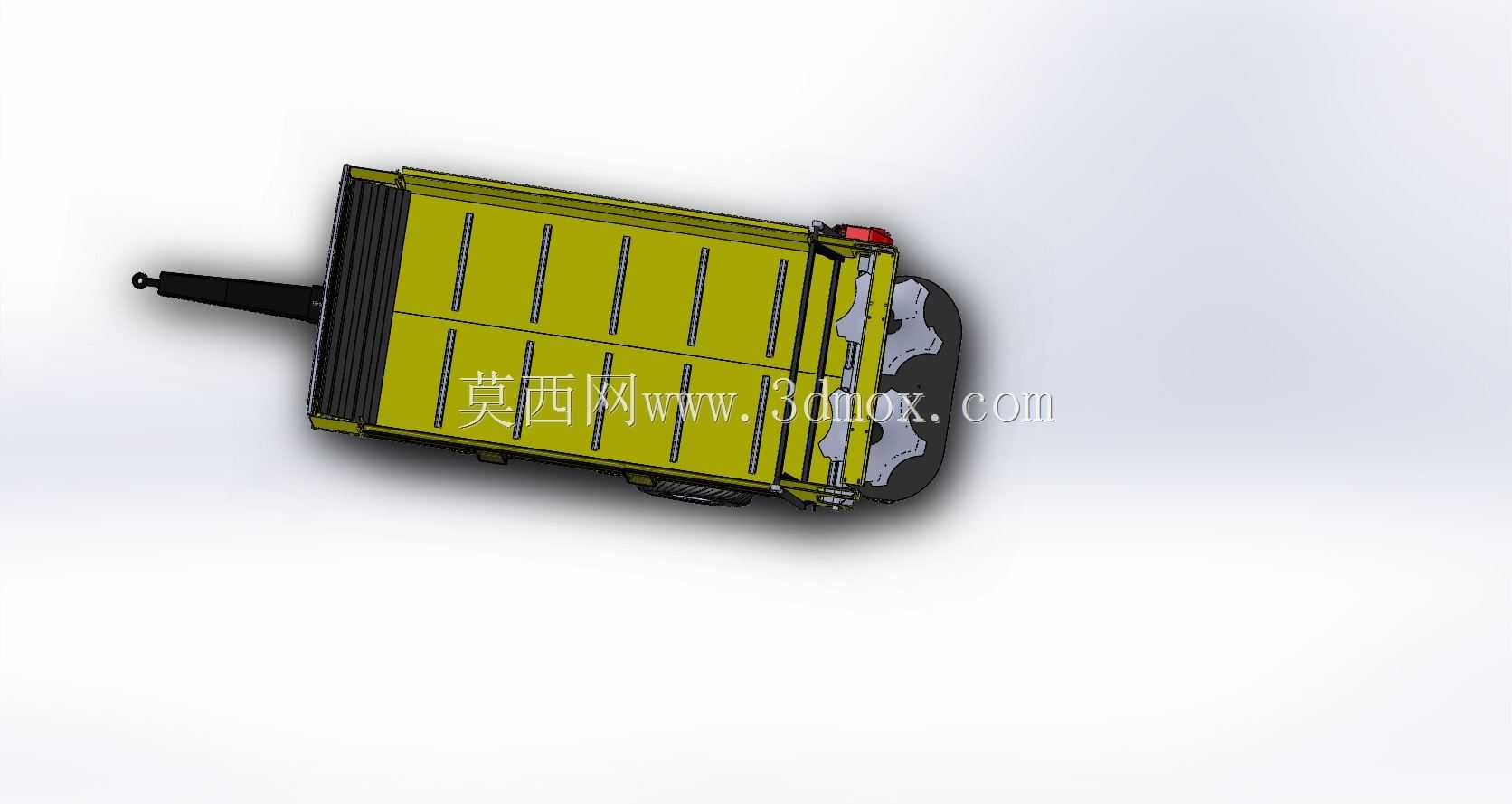

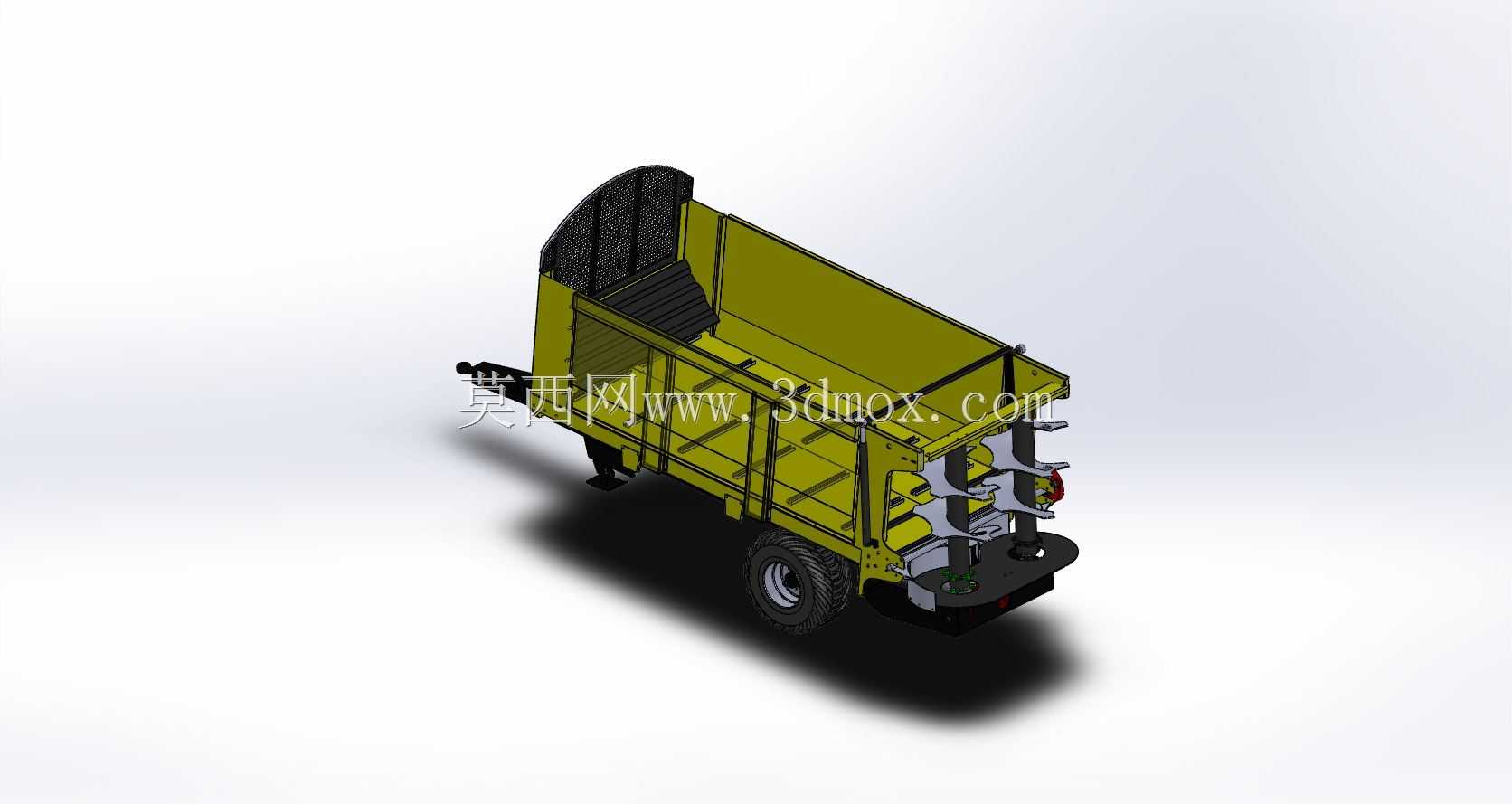

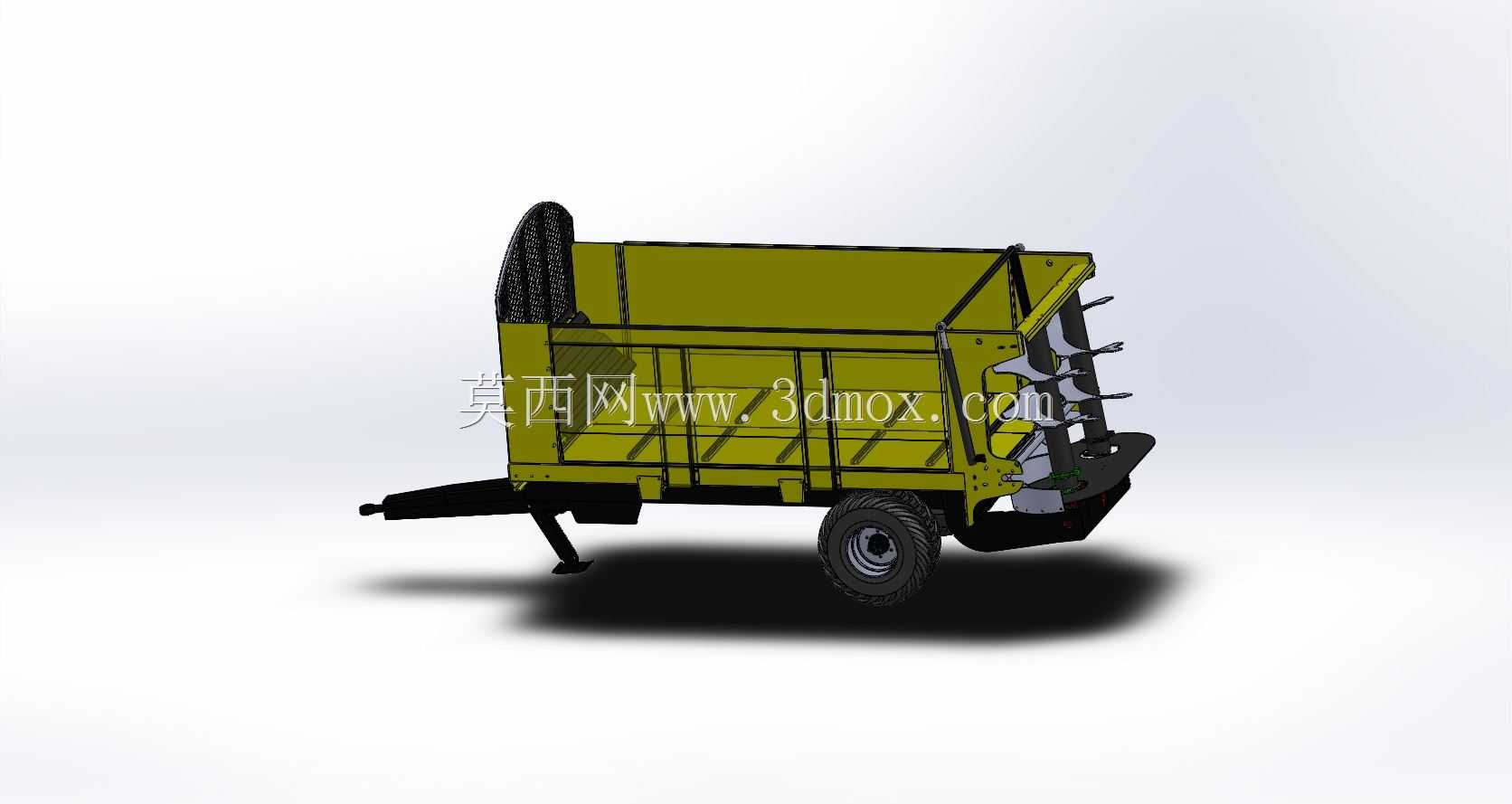

　　在规模化农牧种植、草场养护的作业场景里，固体肥料的均匀撒施一直是影响作业效率与肥效利用率的核心环节，传统人工撒肥不仅劳动强度大，还存在撒施不均导致局部烧苗、肥力覆盖不足的问题，这款牵引式固体肥料分配设备，就是针对大田块、草场的有机肥、颗粒化肥撒施需求开发的作业机具，可配套大马力轮式拖拉机完成挂接作业，适配从几十亩到上千亩规模的种植地块作业需求。从设备的功能逻辑来看，整机采用拖挂式单轴行走结构，料厢采用上宽下窄的梯型截面设计，厢体内部设置纵向输送链板结构，可将堆积在厢内的固体肥料持续向尾部的抛撒机构输送，尾部的双立轴抛撒组件带可调节角度的拨料齿与抛撒盘，能够根据肥料类型、作业幅宽要求调整抛撒转速与出料开度，既可以抛撒颗粒状的复合肥，

　　也能适配含水率稍高的腐熟农家肥、厩肥等固体肥，抛撒幅宽可覆盖6到12米的作业范围，作业速度匹配拖拉机常规田间行进挡位，单趟作业效率远高于人工撒施与小型手持式撒肥设备。从结构设计的思路出发，整机的受力框架采用矩形钢管焊接成型，料厢侧板采用带加强筋的耐磨钢板制作，既能够承受满载肥料时的侧向外张力，也能抵御肥料装卸、输送过程中的磨损，料厢前部设置牵引架与拖拉机后悬挂挂接点，牵引架上集成了动力输入轴连接结构，可将拖拉机后输出轴的动力通过齿轮箱传递到输送链板与尾部抛撒机构，不需要额外配置独立动力源，降低了设备的制造成本与维护复杂度。行走轮采用大直径农用深花纹轮胎，能够适配泥泞、松软的田间地块，减少作业过程中的陷车风险，轮胎上方设置挡泥护板，

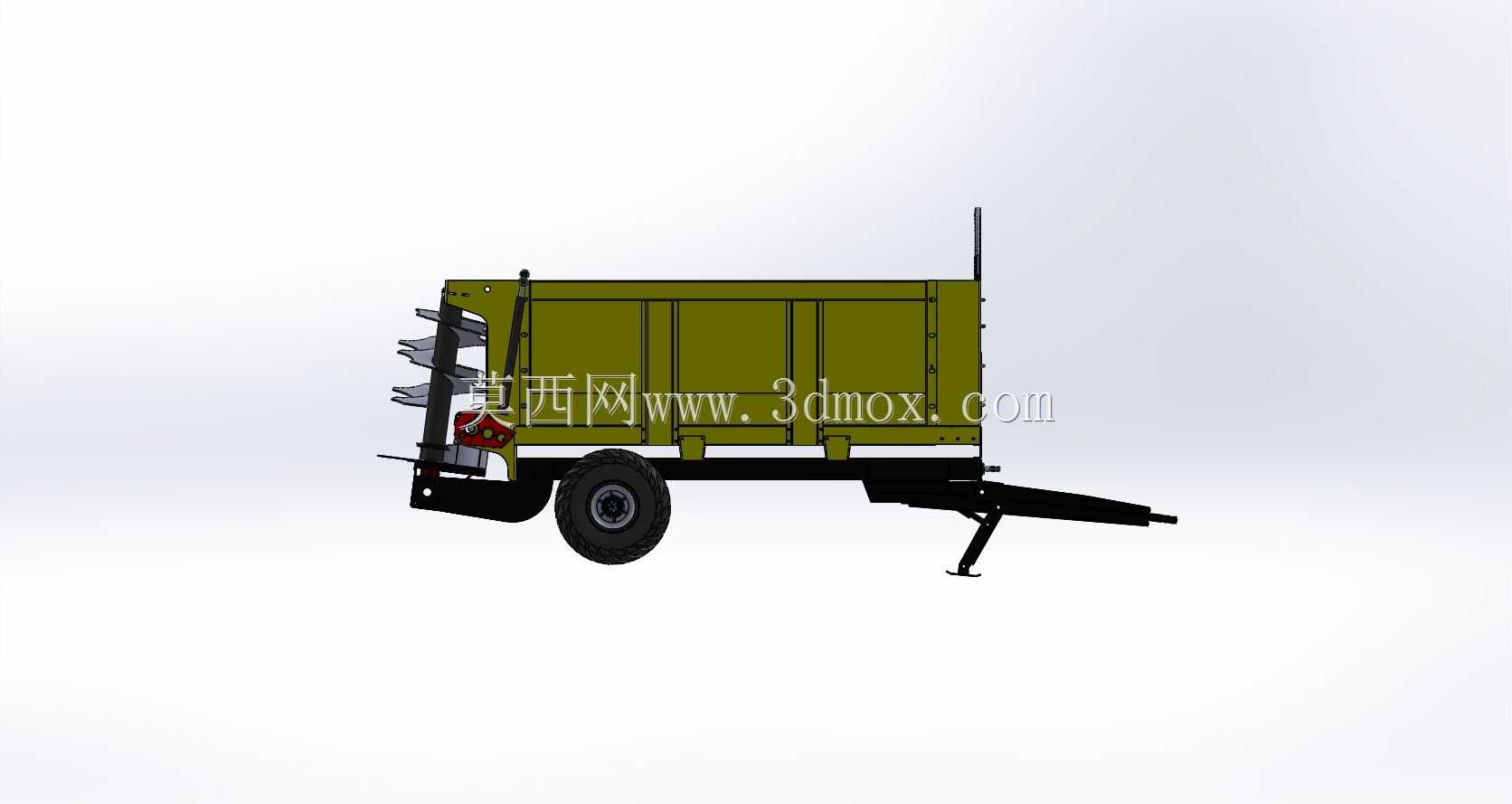

　　避免作业过程中轮胎带起的泥土飞溅到抛撒机构造成卡滞。料厢前部还设置了可翻转的防护格栅，既可以在装载肥料时阻挡大块异物进入厢体卡滞输送结构，也能在作业时防止肥料向前飞溅影响拖拉机操作。从安装边界与尺寸适配角度来看，整机的牵引挂接高度匹配主流50马力以上轮式拖拉机的后悬挂牵引点高度，整机长度控制在4.2米以内，宽度不超过2.2米，高度在装料状态下不超过2.4米，能够满足乡村道路通行的尺寸要求，不需要额外办理超限运输手续，转场作业时可直接通过拖拉机牵引在普通铺装道路、田间机耕道行驶。尾部抛撒机构的最低离地间隙设置在350毫米以上，能够适配田间不平整地块的通行需求，不会因为田埂、地块凸起刮蹭损坏抛撒组件。在结构细节的处理上，

　　输送链板的张紧机构设置在料厢两侧的下部位置，可通过调节螺栓调整链板张紧度，避免长期使用后链板打滑导致送料不均，抛撒机构的外侧设置可开合的防护罩，日常维护时可快速打开清理残留肥料、更换磨损的拨料齿，传动部位全部设置密封式护罩，避免肥料、尘土进入传动轴承造成磨损，延长部件的使用寿命。料厢的尾部出料口设置可调节开度的闸门，可根据不同肥料的粒径、流动性调整出料速度，匹配不同的作业行进速度，保证单位面积的撒肥量稳定可控，避免出现肥料过量或不足的情况。不同于小型撒肥设备的小容量料厢，这款设备的料厢容积可满足单次装载数吨固体肥料的需求，减少了往返补料的时间，在大面积连片地块作业时优势尤为明显，同时整机的重心经过优化设计，满载状态下重心落在行走轮轴的稍前位置，牵引状态下不会对拖拉机后悬挂造成过大的下压力，保证拖拉机行驶过程中的转向稳定性与制动安全性。针对不同类型的固体肥料特性，抛撒组件的拨料齿采用可更换的耐磨合金钢材质，抛撒撒盘的角度可根据作业需求微调，在抛撒密度较大的颗粒化肥时可适当提高抛撒转速扩大幅宽，在抛撒蓬松的厩肥时可降低转速、调小出料开度，保证肥料破碎充分、撒施均匀，不会出现大块肥料成堆落下的情况。
