丘陵山地小型手扶式牧草收割作业割草装置

　　这款割草装置主要适配丘陵地带零散地块、山地梯田的牧草收割、田间杂草清理作业，也可用于果园行间的杂草刈割场景，针对大型联合收割设备无法进入的小面积作业区域设计，作业时无需提前对地块进行规整处理，可顺着地块起伏调整作业姿态，适配坡度不超过25度的坡地作业需求。从结构设计来看，整机采用立式长条形布局，上部设置符合人体工程学的手扶操作握把，握把角度向后倾斜15度，作业时操作人员无需过度弯腰即可控制设备行进方向，握把处集成了离合控制拨杆，可在行进过程中快速调整切割组件的动力输入状态，遇到石块、土埂等障碍物时可瞬间切断切割动力，避免刀盘磕碰损坏。中部的传动段采用密封式链传动结构，外部加装厚度2mm的钢板防护壳，可阻挡作业过程中飞溅的草屑、

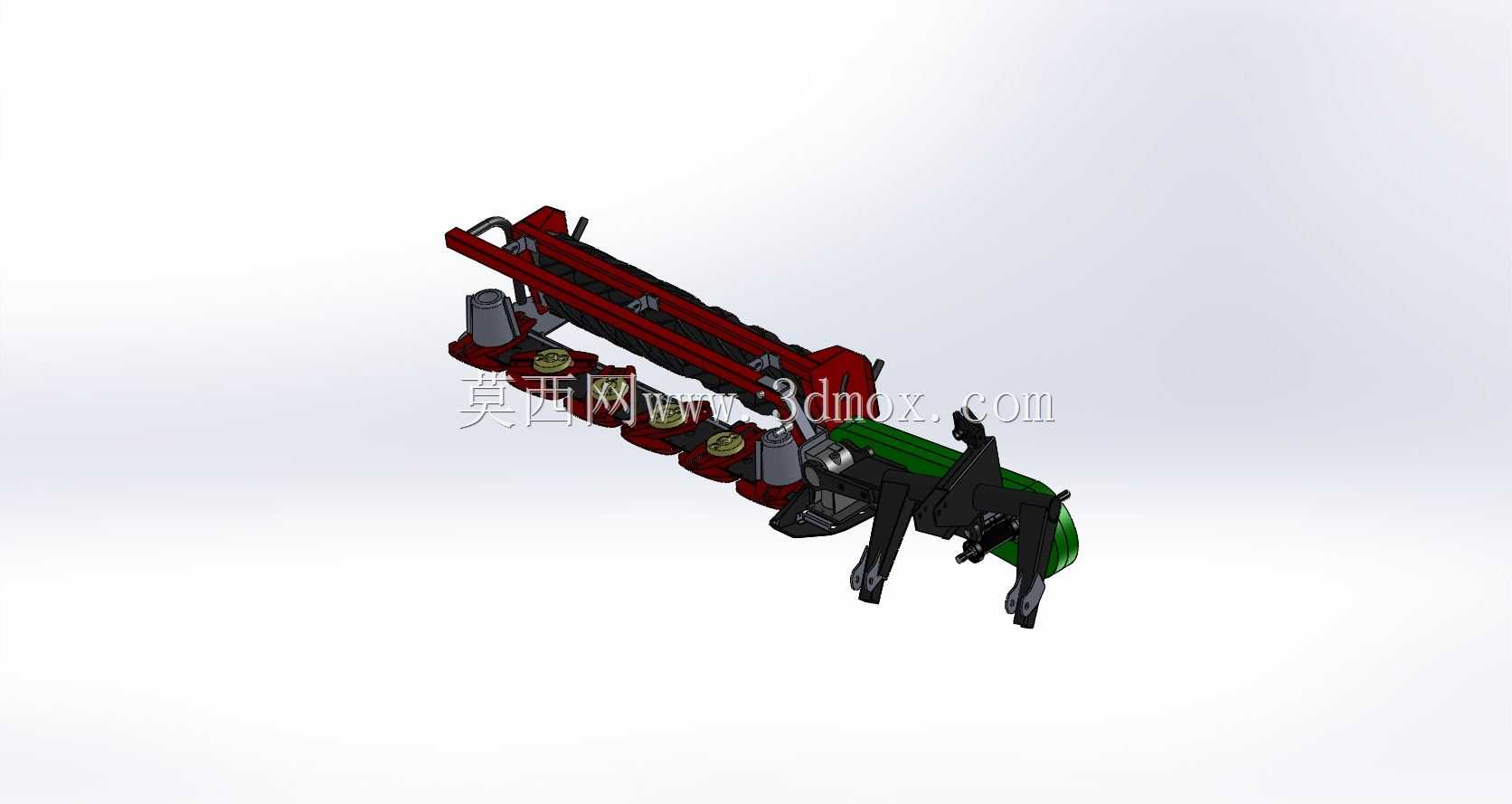

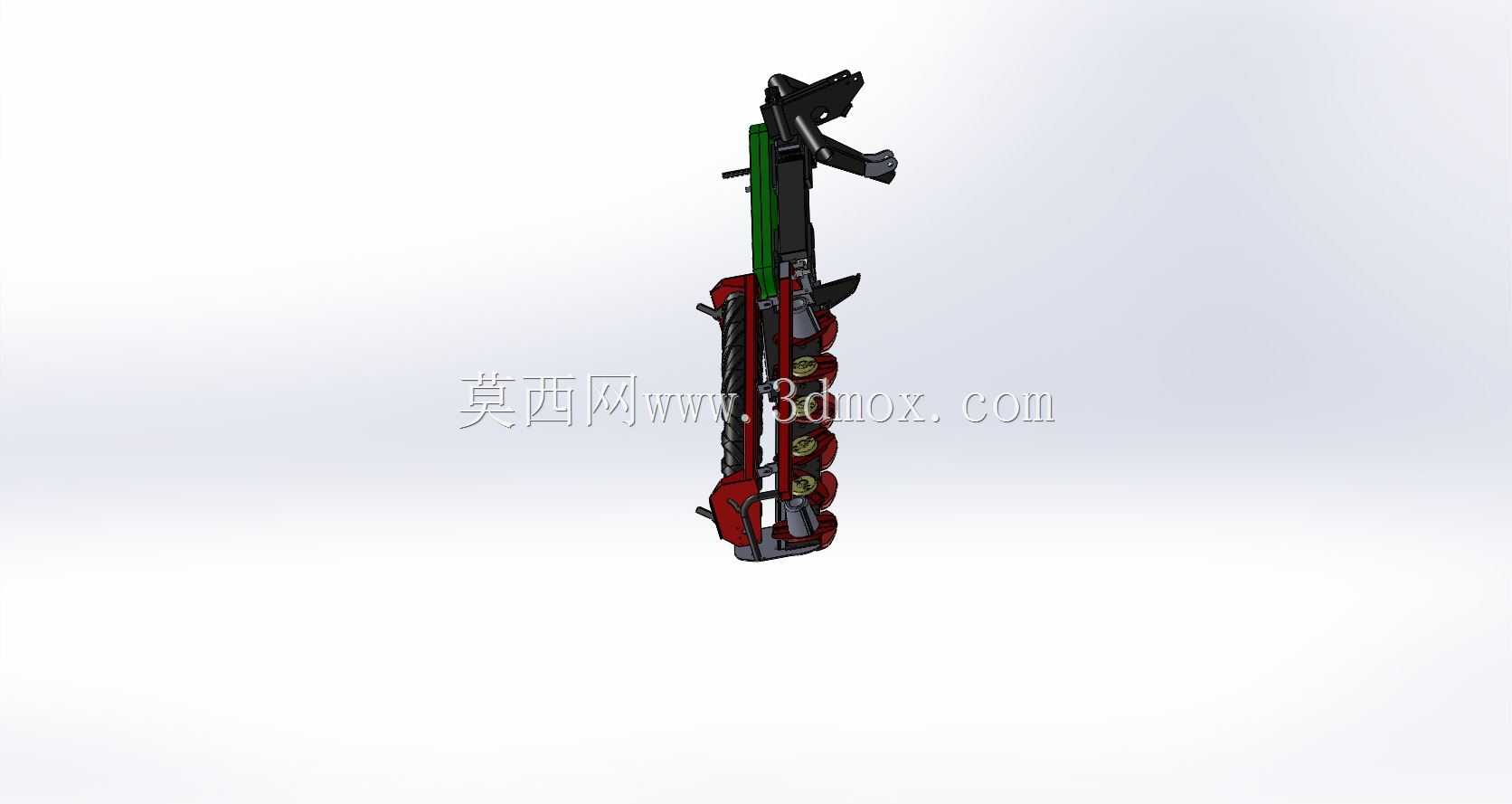

　　泥块进入传动腔，同时避免操作人员衣物卷入传动部件，传动比设置为1:3.2，可将动力输入端的转速转化为切割组件所需的高转速输出，保证切割刃口的线速度达到22m/s以上，确保对茎秆直径不超过15mm的杂草、牧草实现无撕扯切割，减少割茬的撕裂损伤，利于牧草后续晾晒或青贮加工。下部的切割组件采用多圆盘旋转切割结构，沿设备行进方向纵向排布4组切割圆盘，每个圆盘上铰接2片活动式切割刀片，刀片遇到硬质障碍物时可向后偏转避让，避免刀片崩断，圆盘外侧设置弧形挡草板，可将切割后的饲草向设备侧方铺放，形成整齐的草条，省去后续人工搂草的工序。设备的安装边界方面，整机作业状态下总高度为1120mm，横向作业幅宽为420mm，最小转弯半径为0.8m，

　　可在行距1.5m以上的果园行间顺利通行，不会刮蹭果树主干；设备下部的切割盘最低作业高度可调整至距地面30mm，最高可抬升至距地面120mm，可根据作业需求调整割茬高度，比如收割青贮玉米秸秆时可适当调高割茬，避免带入过多泥土影响青贮品质，清理果园杂草时可调低割茬，将杂草从根部切断抑制其再次生长。设计过程中重点考虑了设备的配重平衡，整机重心设置在距地面380mm的中下部位置，坡地作业时可降低侧翻风险，手扶握把处的操作力经过配重优化，操作人员仅需施加不超过80N的扶持力即可控制设备行进，长时间作业不易产生疲劳。设备的动力输入端预留标准法兰接口，可适配排量50cc到100cc的通用小型汽油机，也可根据需求适配电动动力模块，

　　安装时仅需对齐法兰孔位、紧固4颗M10的连接螺栓即可完成动力单元装配，无需额外调整传动间隙，后期维护时可单独拆卸切割段、传动段、操作段的模块，更换易损件无需拆解整机，比如更换切割刀片时仅需打开切割盘侧部的防护盖板，松开刀片固定销轴即可完成更换，单人操作10分钟内即可完成单组刀片的更换作业。针对田间作业的扬尘问题，传动段上部设置了可加注润滑脂的黄油嘴，每作业20小时可直接通过黄油嘴加注润滑脂，无需拆解传动壳即可完成保养，适配户外无专业维修条件的作业场景。切割组件的上方设置有向上延伸的分禾器，作业时可将前方倒伏的作物茎秆扶起后再送入切割区域，避免漏割倒伏的牧草，分禾器采用直径12mm的圆钢弯折成型，表面做喷塑防锈处理，可承受作业过程中茎秆的反复摩擦，长期使用不易变形。
