40立方容积进料搅拌设备结构设计

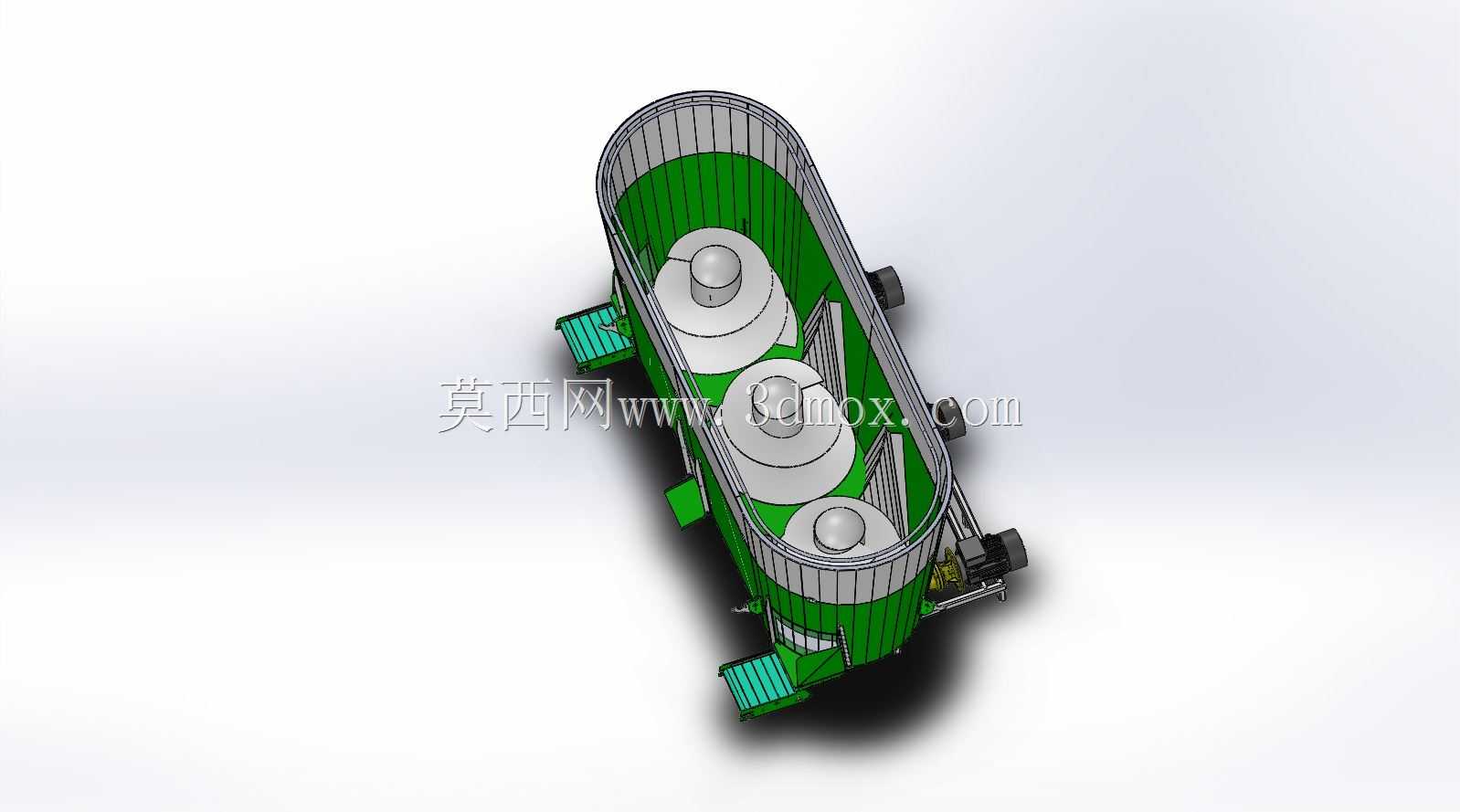

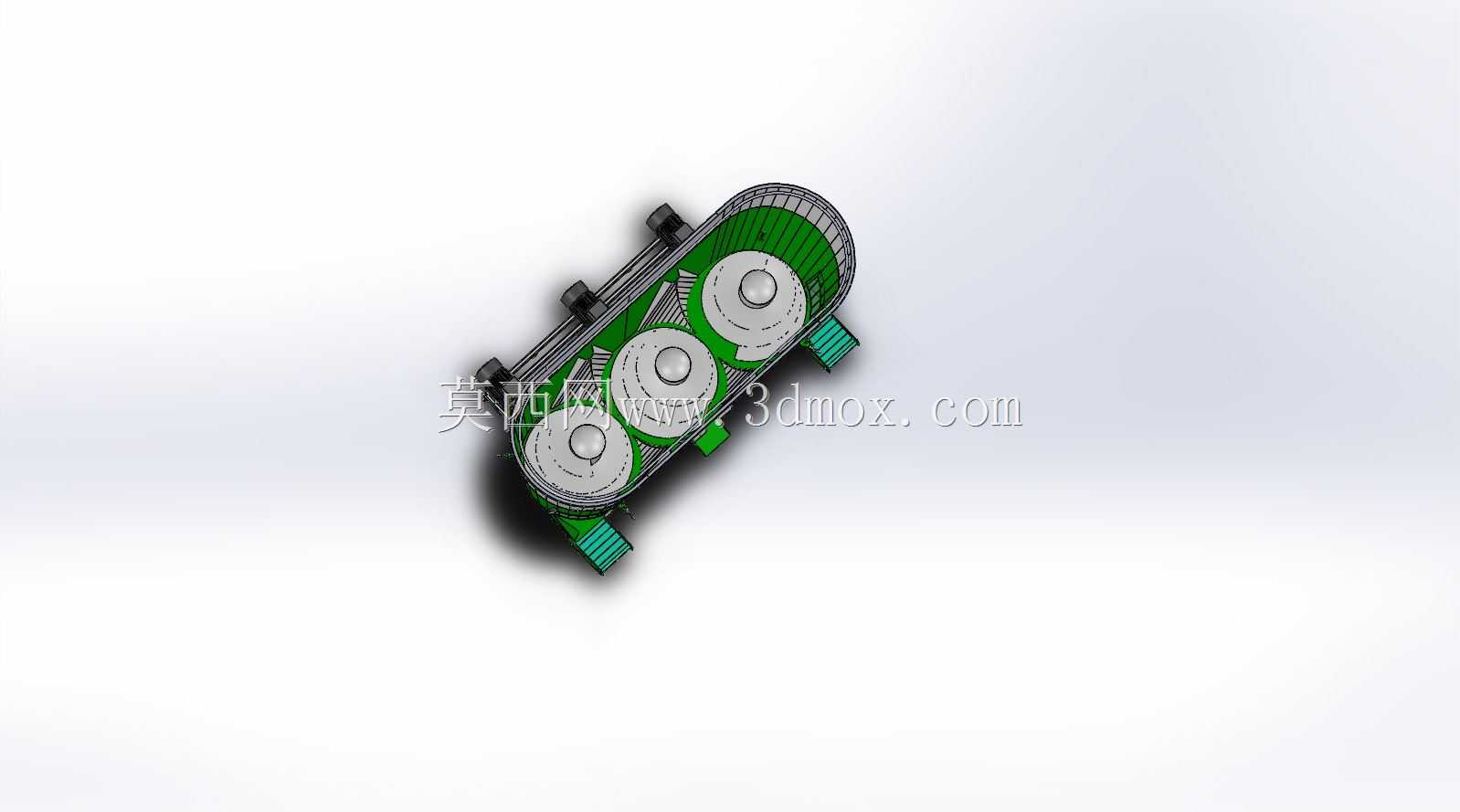

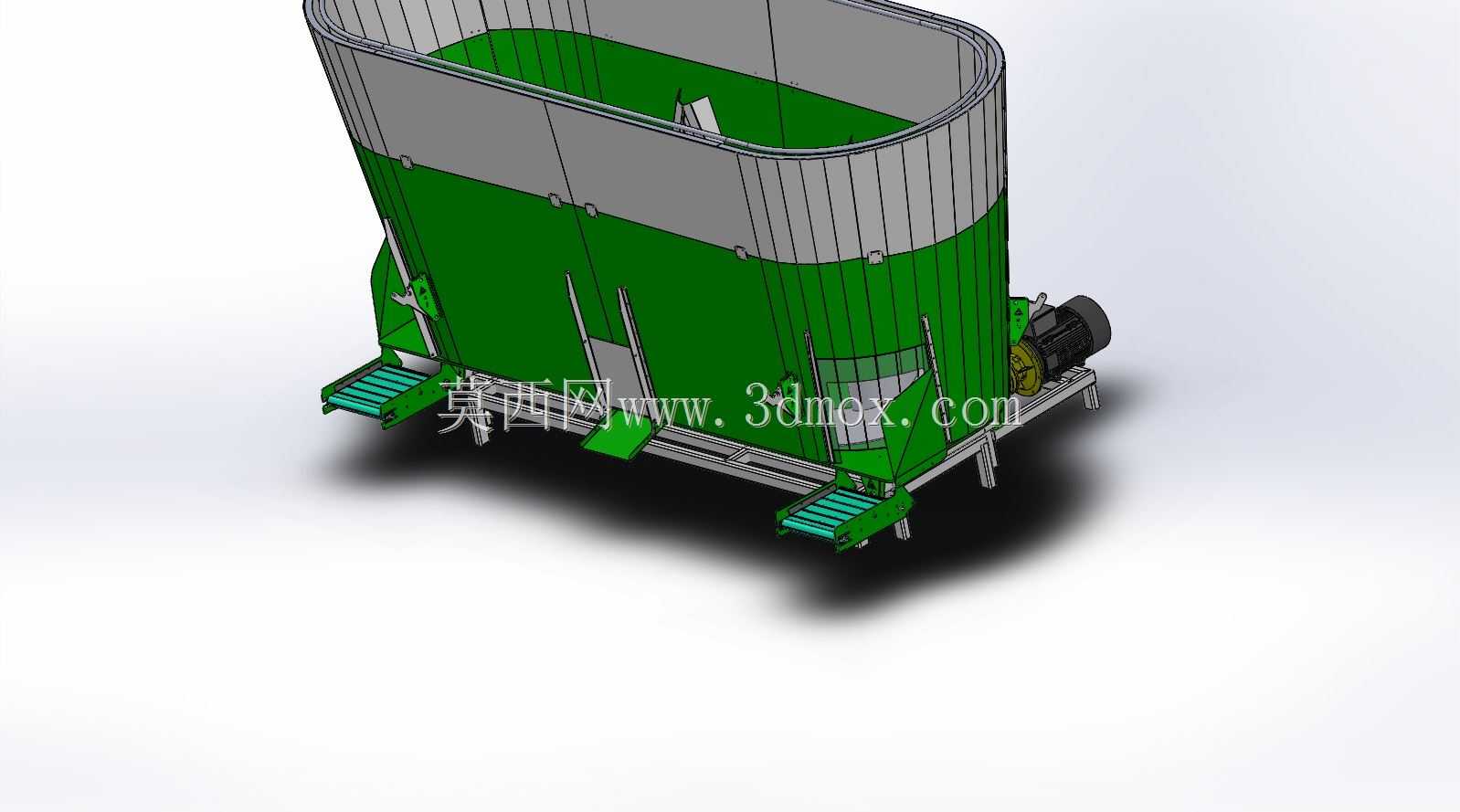

　　在规模化畜牧养殖的饲料制备环节，大容量进料搅拌设备是衔接原料存储与饲喂投喂的核心中转处理单元，这款40立方规格的进料搅拌设备，主要面向大中型牛羊养殖基地的全混合日粮制备场景设计，可一次性完成青贮饲料、精料补充料、干草、矿物质添加剂等多类组分的均匀混合，同时承担原料暂存与定量出料的功能，适配日饲喂量较大的规模化养殖厂区作业需求。从设备整体布局来看，采用卧式长椭圆罐体结构，相比同容积立式搅拌设备，整体重心更低，移动作业时的稳定性更强，罐体底部配置行走轮组，可适配厂区内硬化路面的短距离转场，无需额外吊装设备即可完成不同饲喂工段的位置切换，降低厂区内设备转运的配套成本。罐体内部设置三组立式搅拌组件，沿罐体长轴方向等距排布，

　　每组搅拌组件配套螺旋推送叶片与扰流桨叶，螺旋叶片负责将罐体底部沉积的物料向上提升，扰流桨叶则在水平方向形成多股紊流，打破物料分层堆积的状态，针对纤维长度较长的干草类物料，搅拌组件边缘配套剪切结构，可在搅拌过程中完成长纤维的适度切断，避免纤维缠绕搅拌轴导致的负载异常，保证不同容重、不同形态的饲料组分混合均匀度达到饲喂要求。设备的进料口设置在罐体侧下方位置，采用倾斜导料槽结构，导料槽表面做防滑耐磨处理，可适配皮带输送机、铲车等不同上料设备的出料高度，上料过程中导料槽可将物料导向罐体中部的搅拌核心区，减少物料在罐体边角的堆积残留；罐体顶部设置格栅式防护网，既可以避免搅拌过程中物料飞溅外溢，也能防止较大尺寸的异物落入罐体内部损坏搅拌结构，

　　同时格栅网的间隙满足日常观察内部搅拌状态的需求，无需频繁开盖即可判断物料混合进度。从设计逻辑层面，这款设备优先考虑了重载作业下的结构可靠性，罐体主体采用加厚钢板卷制焊接而成，长椭圆的罐体封头采用冲压成型工艺，相比平板焊接封头的结构强度提升40%以上，可承受满载物料时的侧向外胀力，避免长期使用后罐体出现变形开裂的问题；搅拌轴的支撑端采用调心滚子轴承配置，可承受搅拌过程中径向与轴向的复合载荷，同时轴承座位置设置多重密封结构，防止粉尘状饲料与细小纤维进入轴承内部造成磨损，延长核心传动部件的维护周期。设备的出料口设置在罐体端部下方，采用插板式闸门结构，闸门配套手动与液压驱动两种操作模式，日常小流量出料可采用手动控制，

　　大批量快速出料时切换液压驱动，闸门开启度可根据出料需求灵活调节，适配传送带接料、饲喂车接料等不同出料场景；设备的安装边界充分考虑了厂区通行与作业的空间要求，整机宽度控制在常规厂区道路的通行限宽范围内，长度方向预留行走轮组的转向空间，顶部防护网的高度适配常规养殖厂房的室内净高，可同时满足室内与室外作业的空间适配要求。在实际作业流程中，设备可先停靠在原料存储区完成各类饲料组分的上料，上料过程中即可启动低速搅拌模式，边进料边初步混合，缩短整体搅拌制备周期，待全部物料进料完成后切换至额定搅拌转速，经过设定时长的混合后，移动至饲喂工段完成定量出料，整个流程无需多台设备中转，减少物料转运过程中的抛洒浪费与营养成分损耗。针对饲料制备过程中可能出现的物料粘壁问题，罐体内壁做抛光处理，同时搅拌组件的最外圈桨叶与罐体内壁的间隙控制在合理范围，搅拌过程中可带动贴壁物料流动，减少物料在罐壁的粘附残留，降低批次作业后的清理工作量；设备的传动系统布置在罐体端部，与搅拌腔体完全分隔，避免饲料粉尘进入传动区域造成的传动件磨损，同时传动区域设置可开启的检修护罩，日常维护时可快速打开护罩完成润滑、张紧等常规保养操作。
