MR105微型深沟球轴承三维建模作品

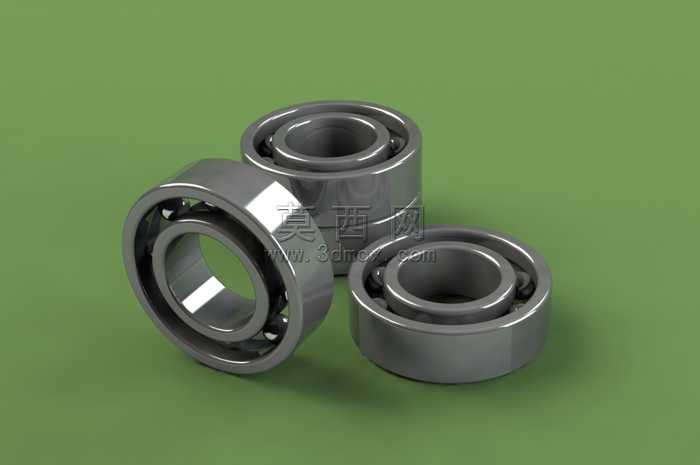

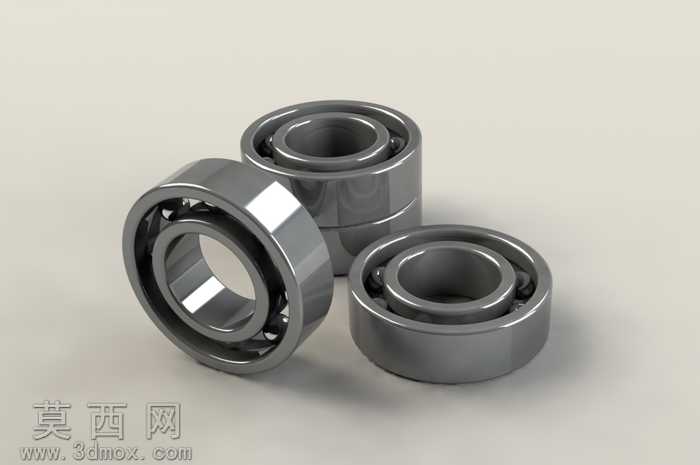

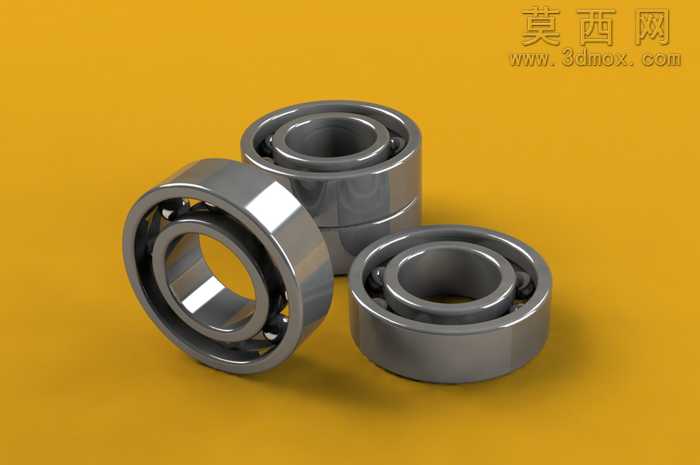

本作品为MR105微型深沟球轴承的三维建模成果，建模过程严格遵循该型号轴承的标准尺寸参数，即内径5mm、外径10mm、厚度3mm，保证模型尺寸与实际工业产品完全一致。建模阶段采用SolidWorks软件完成全参数化设计，首先通过旋转凸台命令生成轴承内圈、外圈的基体结构，精准绘制内外圈的滚道圆弧轮廓，确保滚道曲率半径符合深沟球轴承的设计规范，保证滚动体与滚道的配合精度。随后绘制单个钢球的球体模型，通过圆周阵列命令生成整圈均匀分布的滚动体，阵列过程严格对齐保持架的定位槽位置，还原真实轴承的滚动体排布逻辑。保持架部分采用拉伸切除与圆周阵列结合的方式完成建模，精准还原保持架的兜孔结构，保证每个兜孔可以恰好容纳钢球，还原保持架对滚动体的限位、引导功能。材质与渲染阶段，为轴承整体赋予高铬轴承钢材质，调整金属材质的反射率、粗糙度参数，还原轴承钢经精密加工后的亮面金属质感，同时添加细微的表面磨砂纹理，模拟真实工业轴承的表面加工效果，避免渲染效果过于失真。渲染场景采用柔和的漫反射环境光，搭配多角度辅助光源，清晰展现轴承内外圈的倒角细节、滚道的曲面轮廓、钢球的球面反光效果，同时通过多模型堆叠的摆放方式，直观呈现该型号轴承的小巧体积与精密结构。设计过程中充分考虑模型的可编辑性，所有特征均保留完整参数，可直接用于后续的装配干涉检查、运动仿真模拟，也可作为机械设计教学、五金配件选型展示的素材使用，模型结构完整无破面，各部件之间的配合关系符合实际轴承的装配逻辑，能够直观展现微型深沟球轴承的内部构造与工作原理。
