适配三层布口罩的空气交换阀结构设计

　　日常防护场景中，普通三层布口罩长时间佩戴易出现呼吸阻力大、内部闷湿热的问题，这款空气交换阀正是针对该痛点开发的配套功能组件，可直接适配常规民用三层布口罩的安装位，在不破坏口罩原有过滤防护逻辑的前提下，优化呼吸时的气流通路。从实际使用场景来看，该阀件覆盖长时间户外出行、公共交通通勤、日常办公佩戴等多个民用防护场景，佩戴者吸气时阀片闭合，保证外界空气仅能通过口罩过滤层进入，维持防护效果；呼气时阀片受气流冲击快速开启，将口罩内积聚的湿热废气直接排出，有效降低口罩内部的湿度与温度，减少佩戴时的闷热感与眼镜起雾的问题。

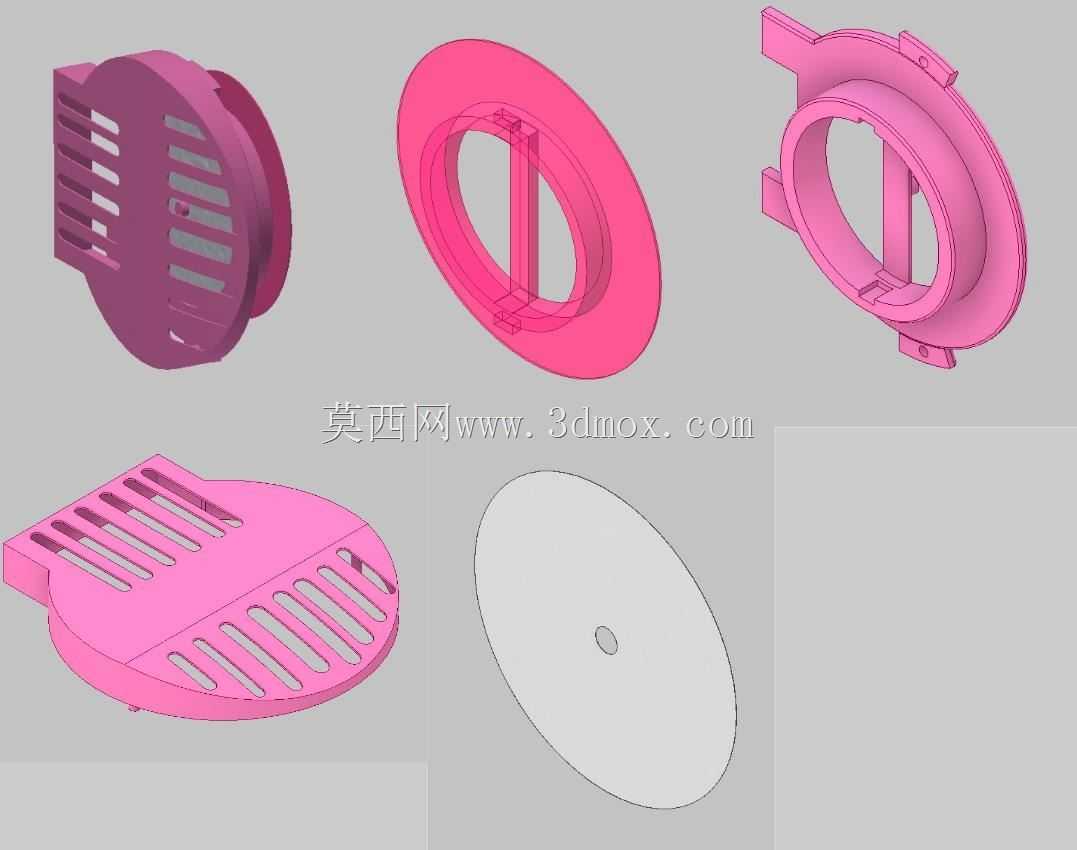

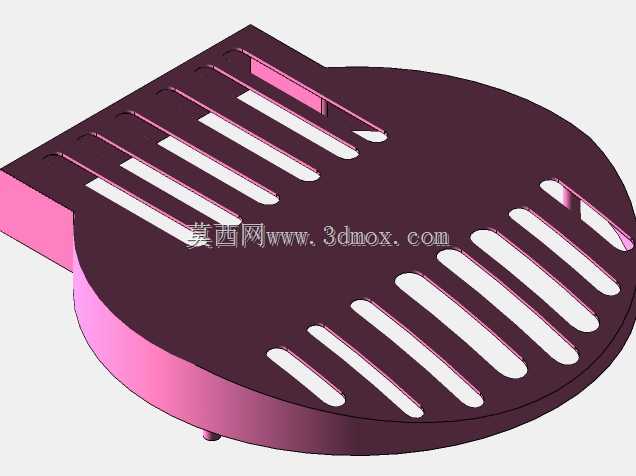

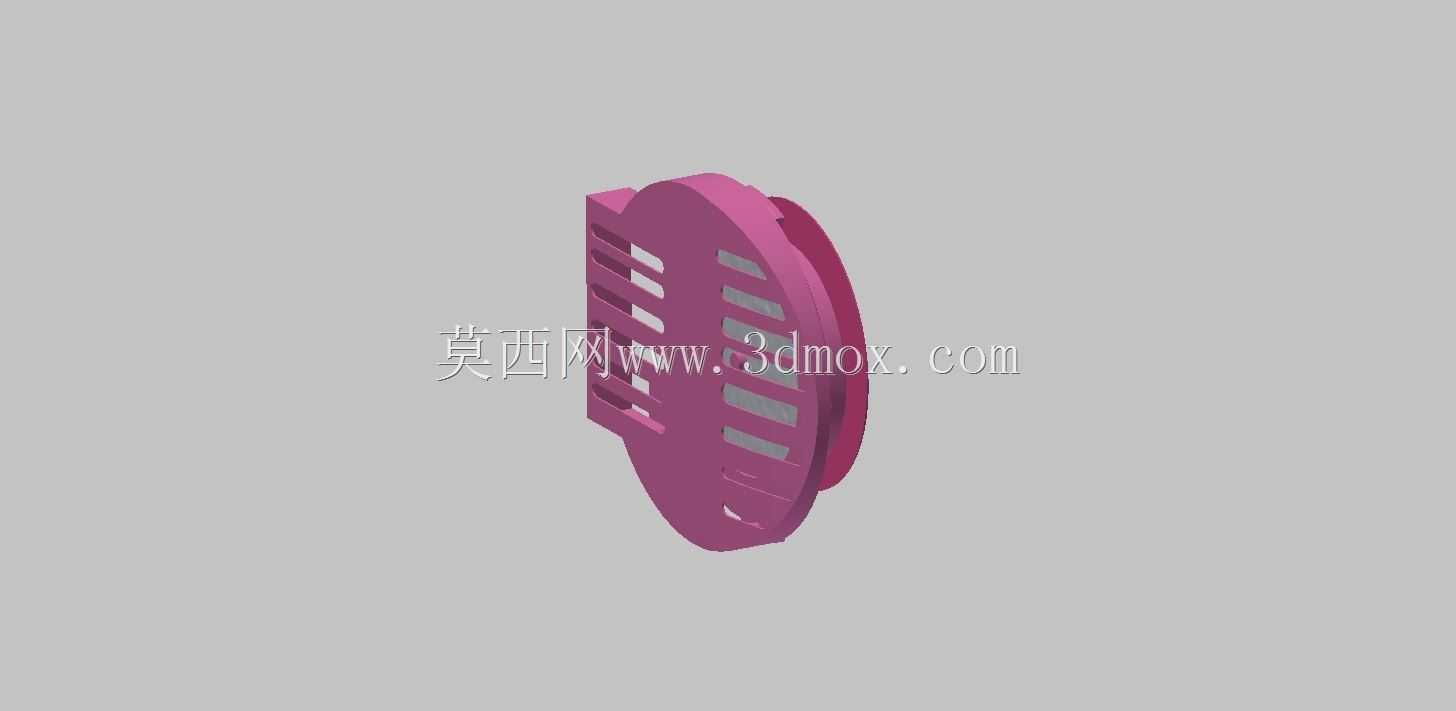

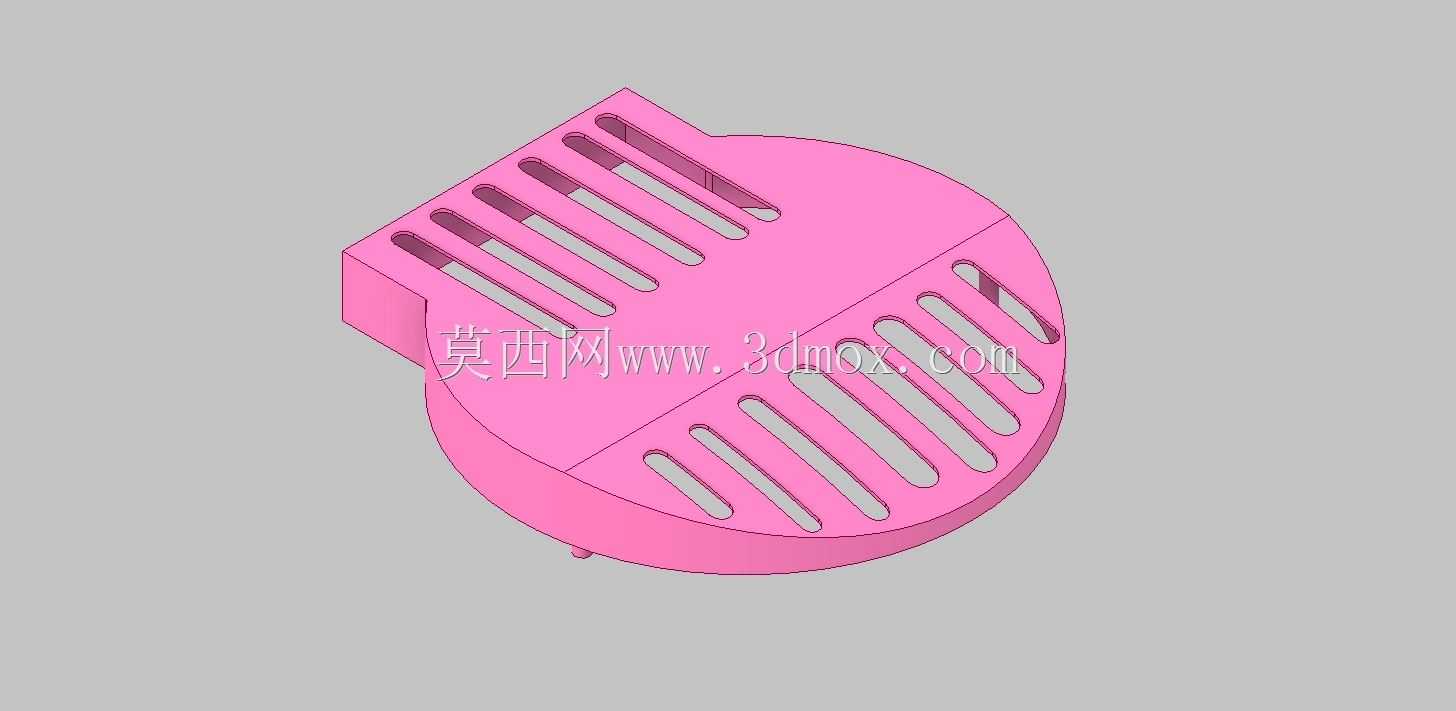

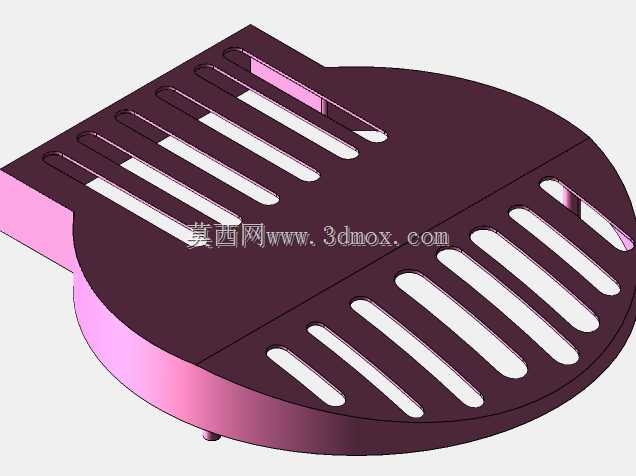

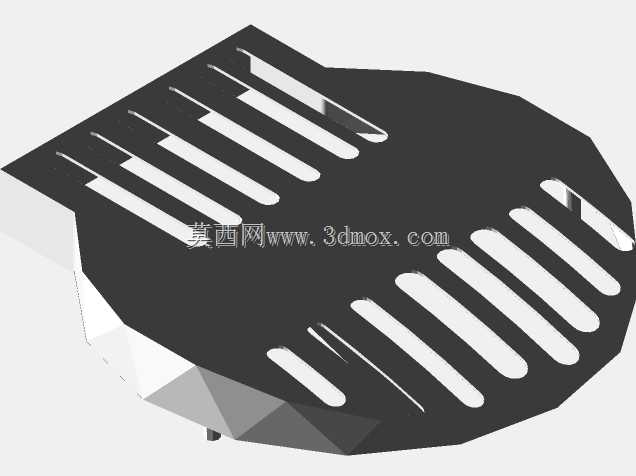

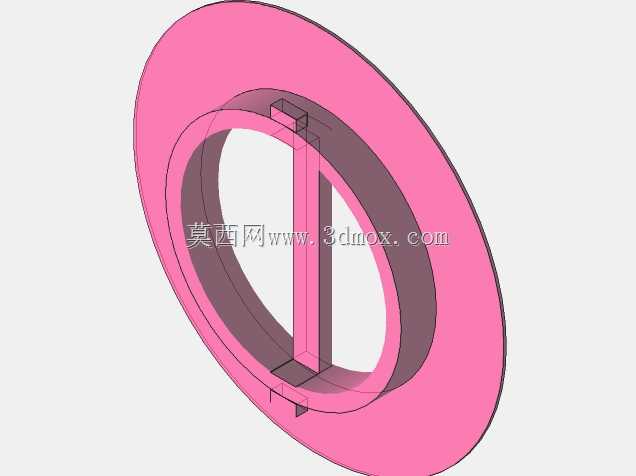

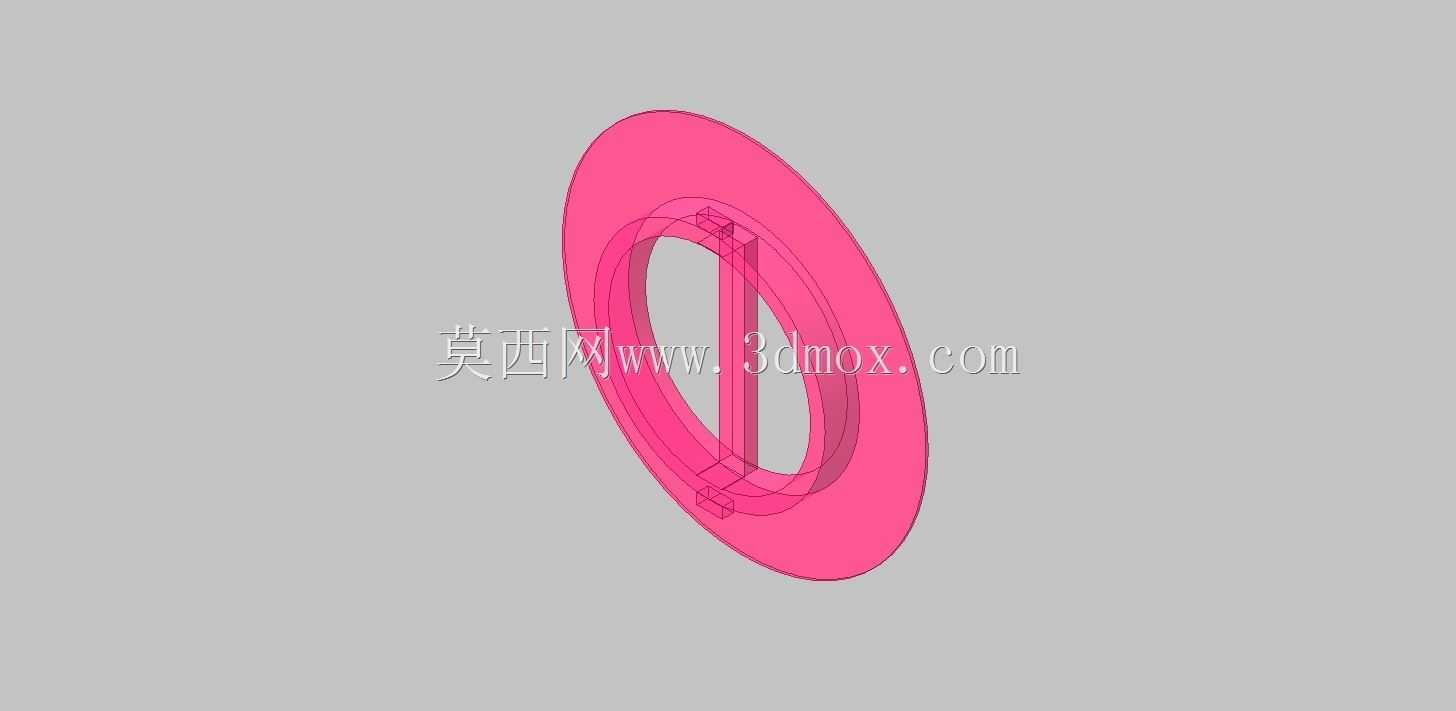

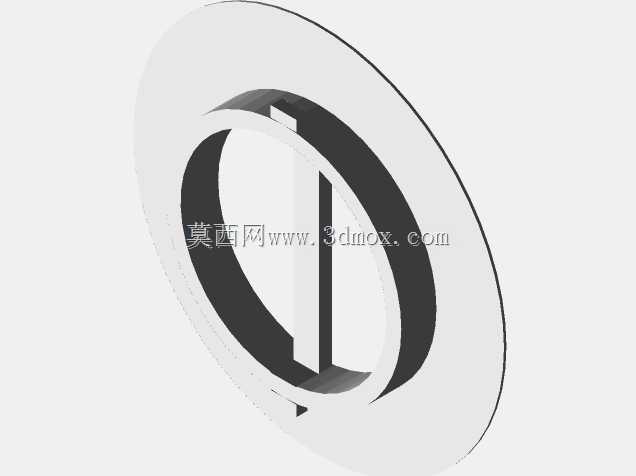

　　从结构设计逻辑来看，整套阀件拆分为四个核心功能部件，分别是带格栅的面罩贴合底座、环形连接锁紧圈、带限位结构的阀座主体、单向密封阀片。底座朝向面部的一侧做了圆弧过渡处理，贴合面部轮廓的同时不会产生硬棱压痕，表面开设的多组长条格栅做了等距排布，既保证足够的通气面积，又能避免阀片开启时过度形变被气流顶出，格栅的筋条厚度控制在1.2mm，兼顾结构强度与通气效率，不会额外增加呼吸阻力。环形连接圈采用过盈卡接结构，与阀座主体配合时可直接夹紧口罩面料，不需要额外的粘接或缝合工序，用户自行安装时仅需在口罩对应位置开出匹配直径的圆孔，将底座从内侧穿出、阀座从外侧对准卡入即可完成固定，安装后连接强度可承受日常佩戴的拉扯，不会出现脱落问题。

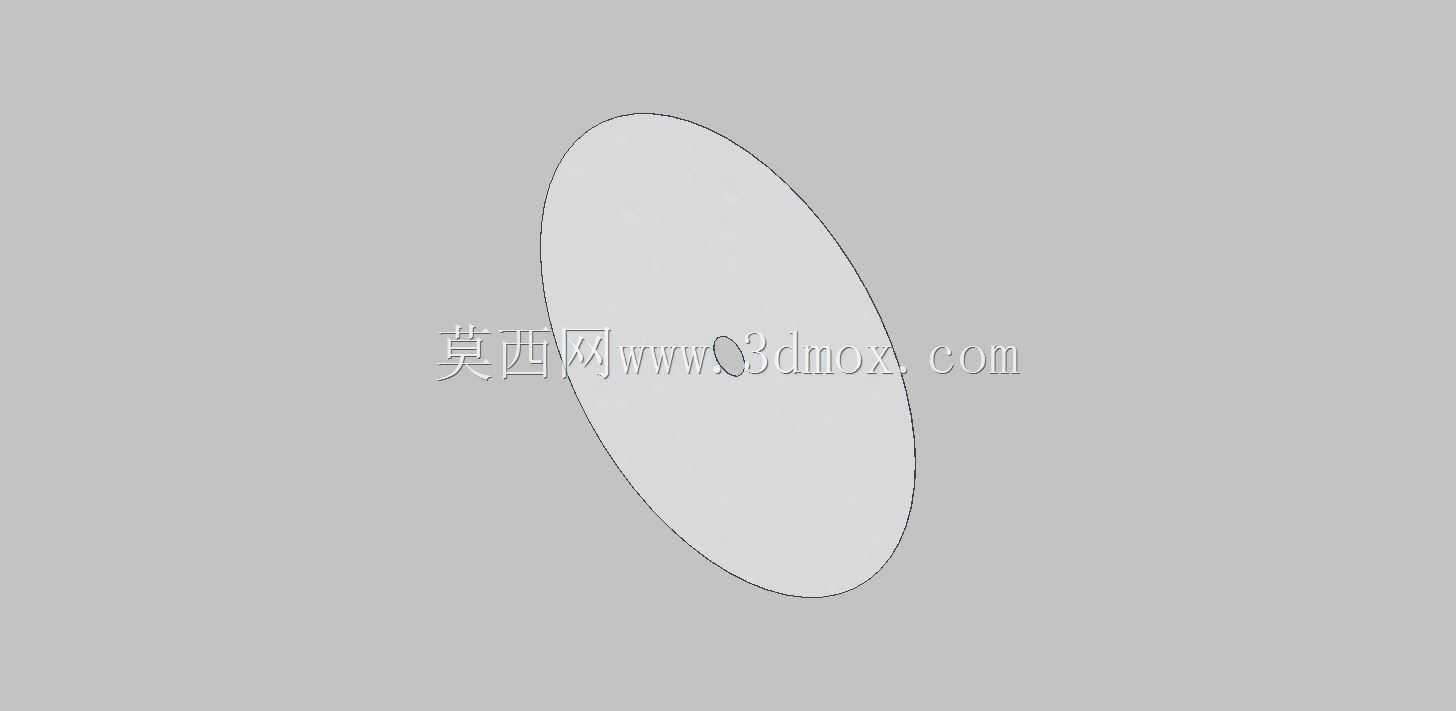

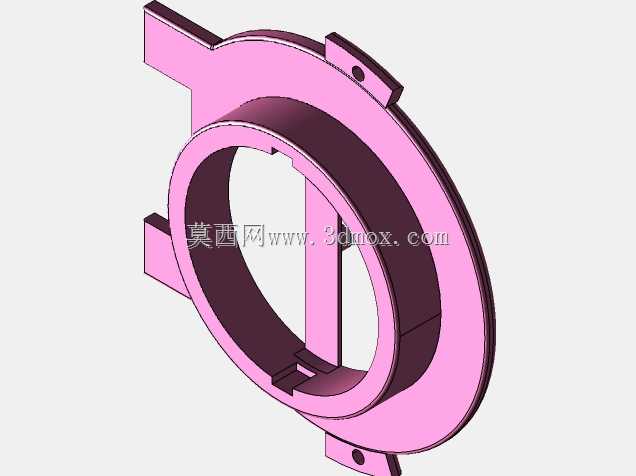

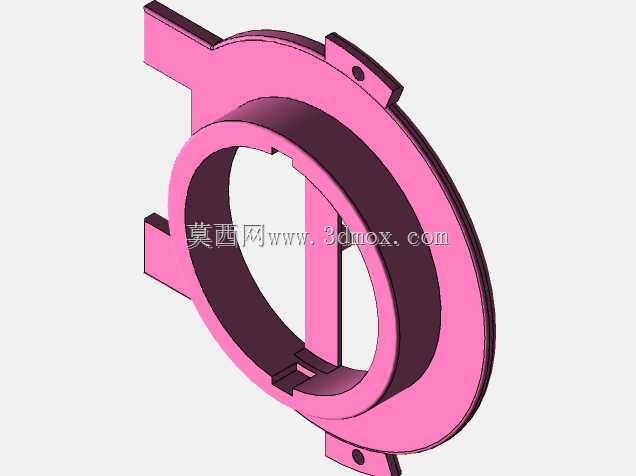

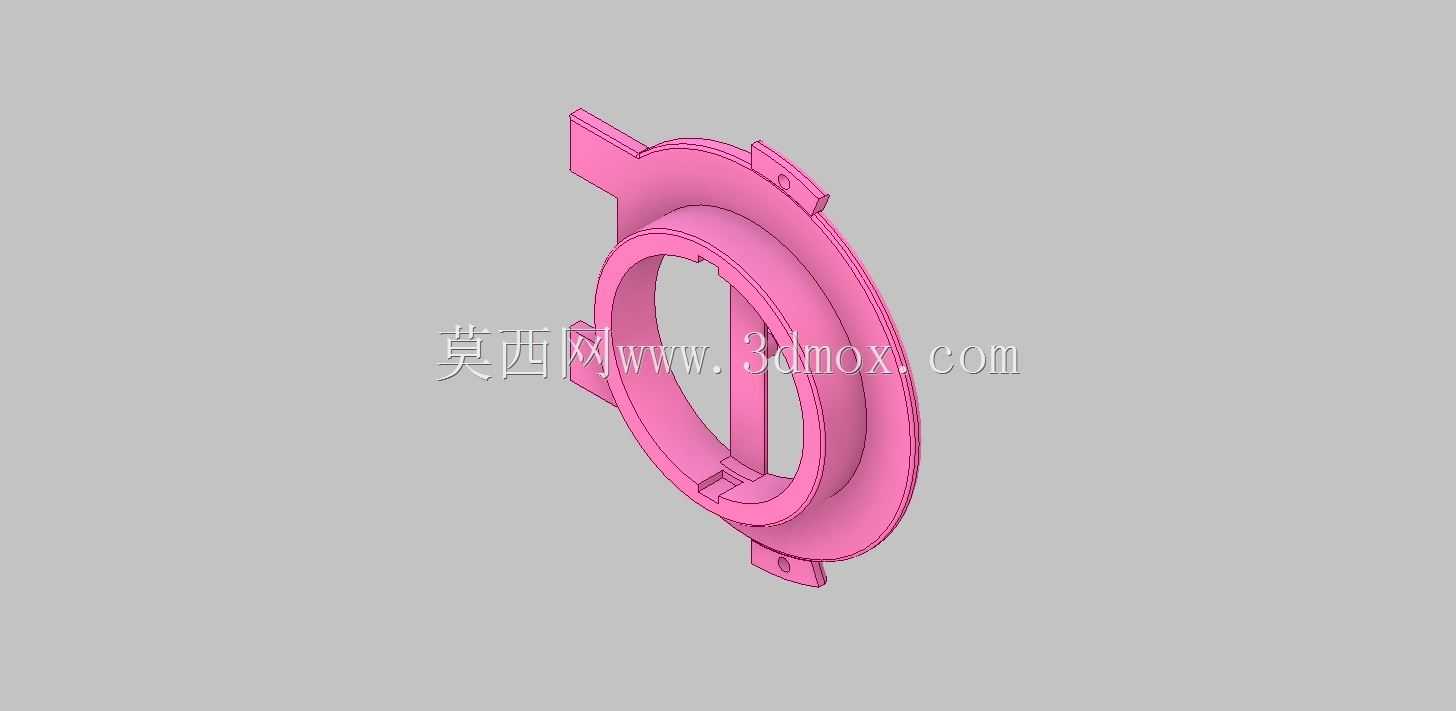

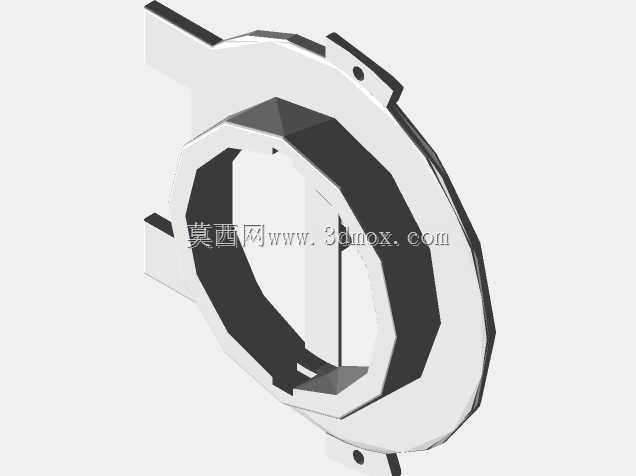

　　阀座主体的外侧设置了对称的限位卡爪，一方面用于和连接圈配合实现轴向锁紧，另一方面可在阀片开启时限制最大开度，避免呼气流量过大时阀片翻转失效，阀座中心的十字支撑筋用于承托密封阀片，保证阀片闭合时完全覆盖通气孔，不会出现侧向漏气的问题。密封阀片采用薄型圆形硅胶片结构，中心开设定位小孔，可直接套在阀座中心的定位柱上，装配工序简单，阀片的厚度控制在0.3mm，既保证足够的柔韧性，在轻微呼气压力下即可快速开启，又能在吸气时快速复位贴合密封面，不会出现延迟闭合导致的未过滤空气进入问题。

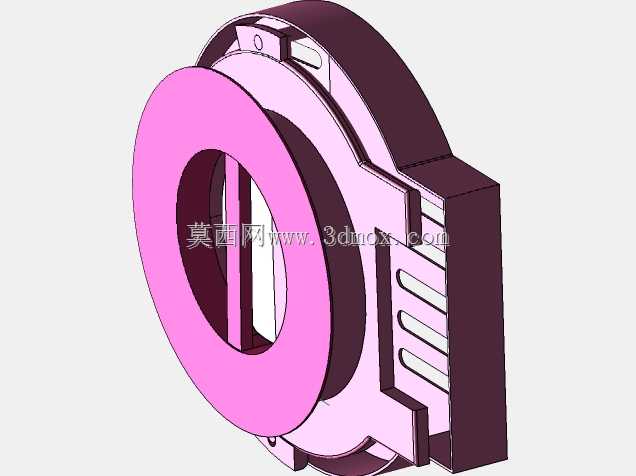

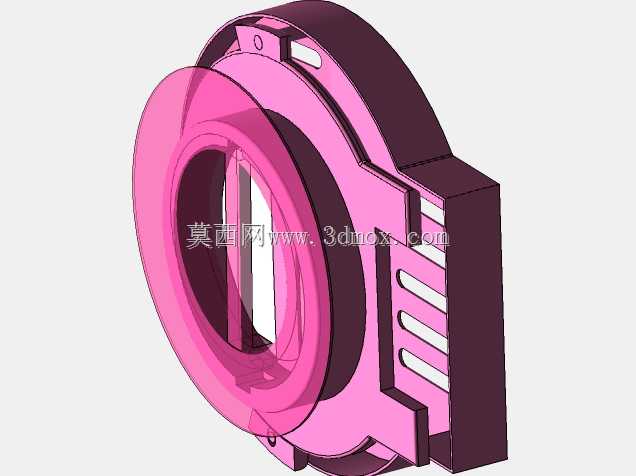

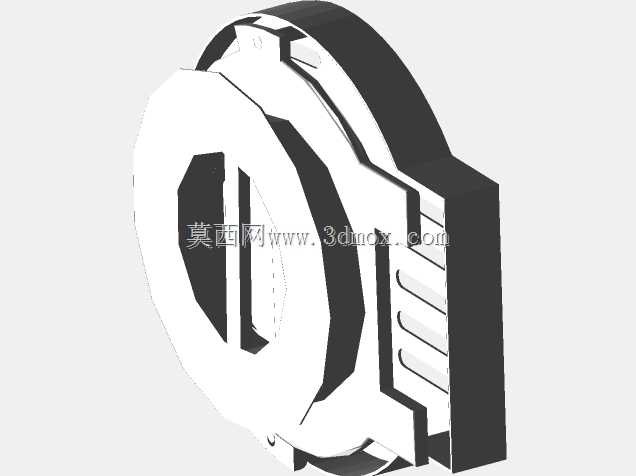

　　安装边界方面，整套阀件装配完成后的总厚度控制在12mm以内，不会因为突出过多影响口罩佩戴的贴合度，也不会在佩戴时碰到口罩外层造成移位；阀件整体的最大外径为38mm，适配绝大多数民用成人口罩的安装位置，不会遮挡口鼻区域影响正常呼吸；所有与面料接触的边缘都做了圆角倒钝处理，不会割开口罩面料，也不会在佩戴时压伤皮肤。从气流组织的角度看，阀件的排气方向朝向斜外侧，不会将呼出的废气直接喷向正前方，在日常交流时也能减少对他人的影响。

　　在结构细节处理上，所有塑料部件的壁厚都做了均匀化处理，壁厚差控制在0.5mm以内，避免注塑生产时出现缩痕、翘曲等缺陷，卡接位置的拔模角度设置为1.5度，既方便模具脱模，又能保证卡接后的抱紧力足够；阀片与阀座密封面的平面度控制在0.1mm以内，保证闭合时的密封性能，不会出现漏气问题。考虑到民用场景的使用需求，整套阀件的结构没有细小易脱落的零件，避免使用过程中零件脱落被误吸的风险，所有边角都做了R0.5以上的圆角处理，没有尖锐棱角，使用安全性有足够保障。
