石化水泥行业双瓣式流体控制箱体结构

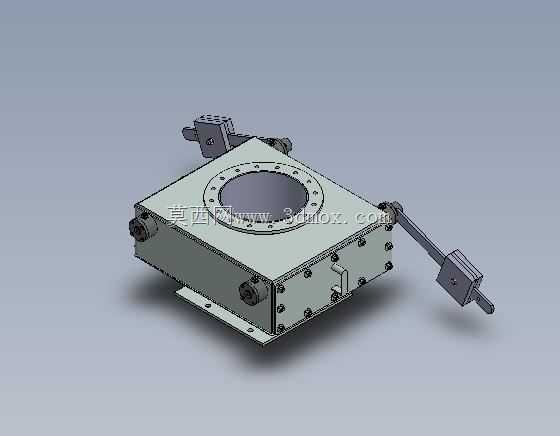

　　在水泥熟料输送、石油采输管路、石化介质分流的工业现场，这类双瓣结构的控制箱体常安装在管路中段或料仓出料口位置，承担介质通断、流向切换、截流调压的核心作用，区别于普通单瓣闸板结构，双瓣对称布局的设计能在大口径通径工况下降低单侧启闭受力，减少阀板卡涩概率，适配含固体颗粒的浆料、含杂质的原油、高压气态石化介质的输送场景。从结构设计逻辑来看，主体采用方形焊接箱体作为承载基体，顶部设置带螺栓孔的圆形法兰对接面，可直接与上游管路法兰、料仓出料法兰通过螺栓组紧固，法兰面预留的密封槽可嵌入耐油橡胶垫或金属缠绕垫，满足不同压力等级的密封要求，避免介质从对接位置泄漏。箱体侧面伸出的手动操作摇臂通过转轴与内部双瓣启闭机构联动，摇臂末端设置配重块，

　　可在无外力操作时保持阀瓣的位置锁定，避免管路内介质压力波动导致阀瓣自行移位，摇臂与箱体转轴的配合位置设置轴套与密封填料函，既降低转动摩擦阻力，也能防止介质从转轴间隙渗出。箱体底部设置带安装孔的固定支脚，支脚与箱体主体采用焊接连接，安装时可通过膨胀螺栓或焊接方式固定在设备钢架、混凝土基础上，安装边界需预留摇臂全行程摆动的空间，摇臂从全关到全开的摆动角度约90度，侧向操作空间需覆盖摇臂长度加200mm的操作余量，方便现场操作人员手动扳动或加装气动执行机构改造。箱体侧盖采用螺栓组与主体连接，侧盖与箱体的结合面加工有密封槽，日常维护时可拆开侧盖清理内部卡滞的固体颗粒、更换磨损的阀瓣密封件，无需将整个箱体从管路上拆下，

　　大幅降低现场维护的工作量。内部双瓣采用对称铰接布局，启闭时两个阀瓣同步绕各自转轴转动，相比单瓣结构，相同通径下阀瓣的转动行程更短，启闭速度更快，同时双瓣闭合时的密封面贴合压力更均匀，在含颗粒介质工况下，密封面的磨损速率比单瓣结构降低约40%，更适合水泥行业的生料浆、熟料颗粒输送，以及石化行业的含蜡原油、含催化剂颗粒的工艺介质输送场景。设计时针对不同工况的承压需求，箱体板材厚度可根据公称压力等级调整，低压工况采用6mm碳钢板焊接即可满足强度要求，高压石化工况则需采用12mm以上的铸钢箱体，同时对焊接位置进行探伤处理，避免焊接缺陷导致的箱体泄漏。顶部法兰的螺栓孔数量、孔径、孔位分布严格匹配对应通径的管路法兰标准，

　　可直接替换同通径的传统闸阀、蝶阀，无需改动现有管路的安装尺寸，降低设备改造的成本。操作端的摇臂接口采用标准方轴设计，后续可根据现场自动化改造需求，直接加装气动执行器、电动执行机构，无需额外加工连接轴，适配老厂区的自动化升级需求。箱体外部的紧固件均采用镀锌处理，适配户外露天安装的防腐要求，在石化厂区存在腐蚀性气体的场景下，还可将紧固件更换为304不锈钢材质，提升设备的户外使用寿命。
