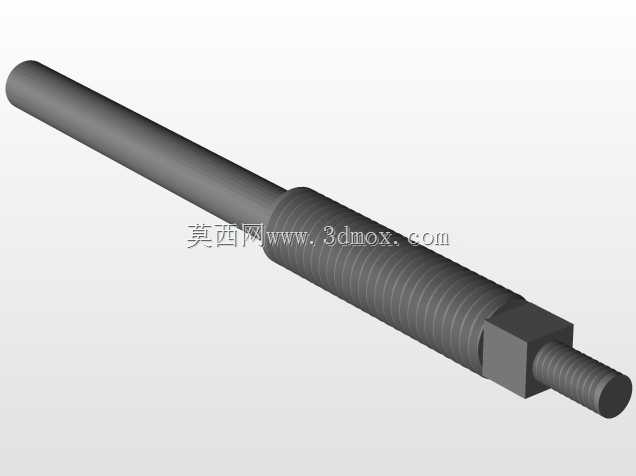

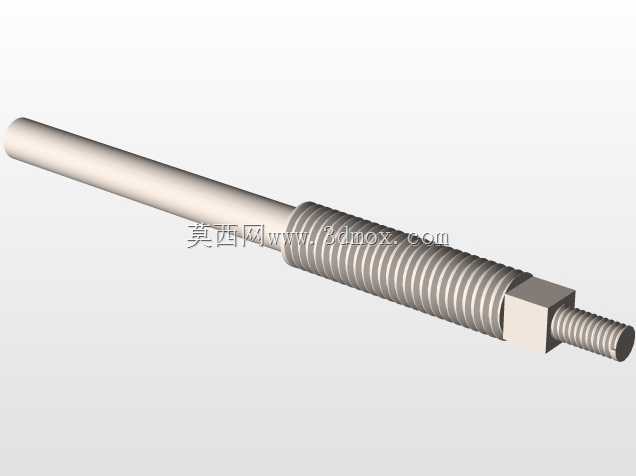

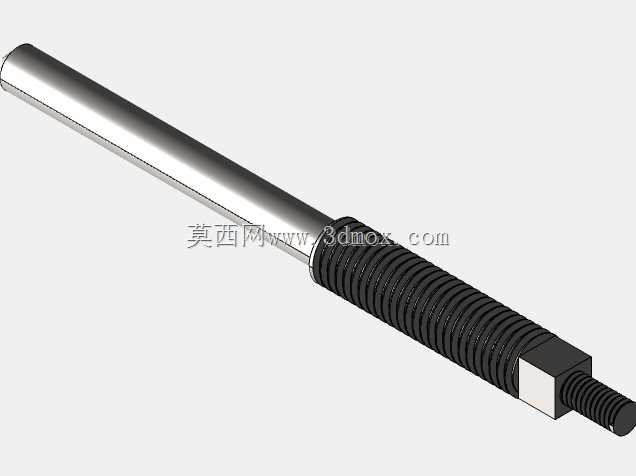

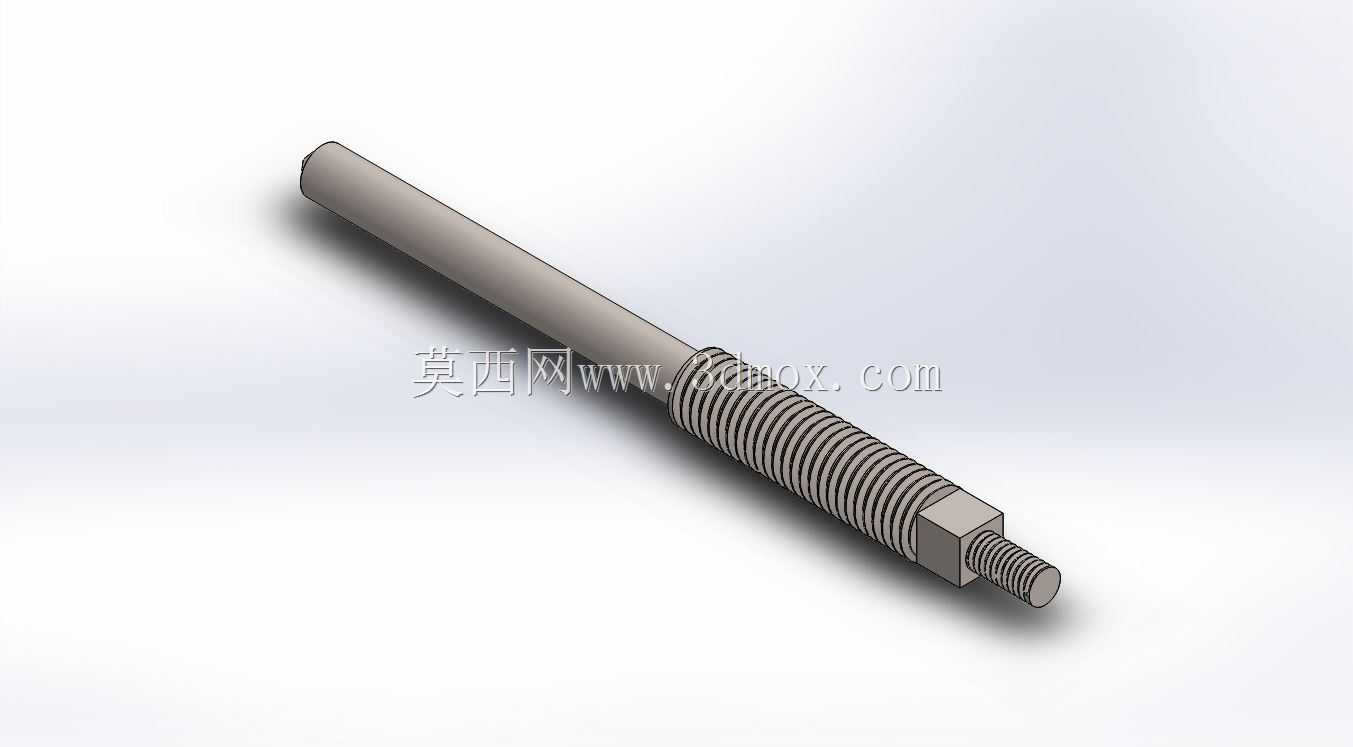

阀门传动用长杆式螺纹连接阀杆结构

　　在工业流体控制管路系统中，阀杆是各类手动、气动、电动阀门实现启闭动作的核心受力传动构件，其结构合理性直接决定阀门的操作扭矩、密封可靠性与全生命周期使用寿命，广泛应用于给排水管网、石油化工输送管线、蒸汽热力系统、制药洁净流体管路等场景中，承担着将操作端的扭矩或直线推力传递至阀芯，带动阀芯完成升降、旋转动作，从而实现管路通断、流量调节、压力控制的核心功能。这款阀杆采用长杆式一体化结构设计，主体为细长圆杆形态，一端预留光杆段用于适配阀盖内的填料密封腔，光杆段的表面粗糙度需控制在合理区间，保证与填料接触时既能实现有效密封，又不会因摩擦阻力过大导致操作卡涩，同时光杆段的直线度公差需严格控制，避免长期往复动作出现偏磨导致填料泄漏。

　　杆身中段设置传动螺纹段，该段螺纹采用梯形传动螺纹设计，相比普通连接螺纹具备更高的承载能力与传动效率，螺纹的牙型角、螺距公差经过匹配设计，与阀杆螺母配合时可将旋转动作平稳转化为直线升降动作，螺纹段的长度覆盖阀门全行程的启闭位移需求，保证阀芯在全开至全关位置时螺纹啮合长度始终满足受力要求，避免出现脱扣、滑牙等失效问题。螺纹段靠近阀芯连接端设置四方驱动凸台，该结构用于与阀芯上的对应卡槽配合，传递旋转扭矩，避免阀杆与阀芯之间出现相对转动导致动作失效，四方凸台的对边尺寸、端面垂直度均按照传动受力要求设计，保证扭矩传递过程中应力分布均匀，不会出现应力集中导致的凸台崩裂问题。最末端为细牙连接螺纹段，用于与阀芯组件实现锁紧固定，

　　细牙螺纹具备更好的自锁性能，可避免阀门长期动作过程中阀芯与阀杆连接松动，末端螺纹的长度根据阀芯连接孔的深度匹配，保证锁紧后阀芯与阀杆的同轴度符合装配要求，不会出现阀芯偏斜导致的密封面贴合不严问题。从安装边界来看，这款阀杆的整体长度根据对应通径阀门的阀盖高度、行程距离、操作端安装空间综合确定，光杆段的直径与阀盖内的填料函尺寸适配，可适配标准规格的填料压盖、填料组，无需额外定制密封配件；传动螺纹段的外径与阀杆螺母的内螺纹尺寸匹配，可直接替换同规格阀门的原有阀杆配件，安装时仅需依次穿入阀盖、套入填料、安装阀杆螺母、连接阀芯即可完成装配，无需对阀门本体进行二次加工。设计过程中充分考虑了实际工况的受力情况，杆身各段的直径变化处均采用圆角过渡，

　　避免截面突变导致的应力集中，在阀门频繁启闭、承受流体冲击载荷的工况下，可有效降低阀杆断裂的风险；整体材质选用具备一定强度与耐腐蚀性的金属材料，表面可根据工况需求做防锈、硬化处理，适用于水、油品、蒸汽等多种常规流体介质的工作环境，在常规工况下无需频繁维护更换。
