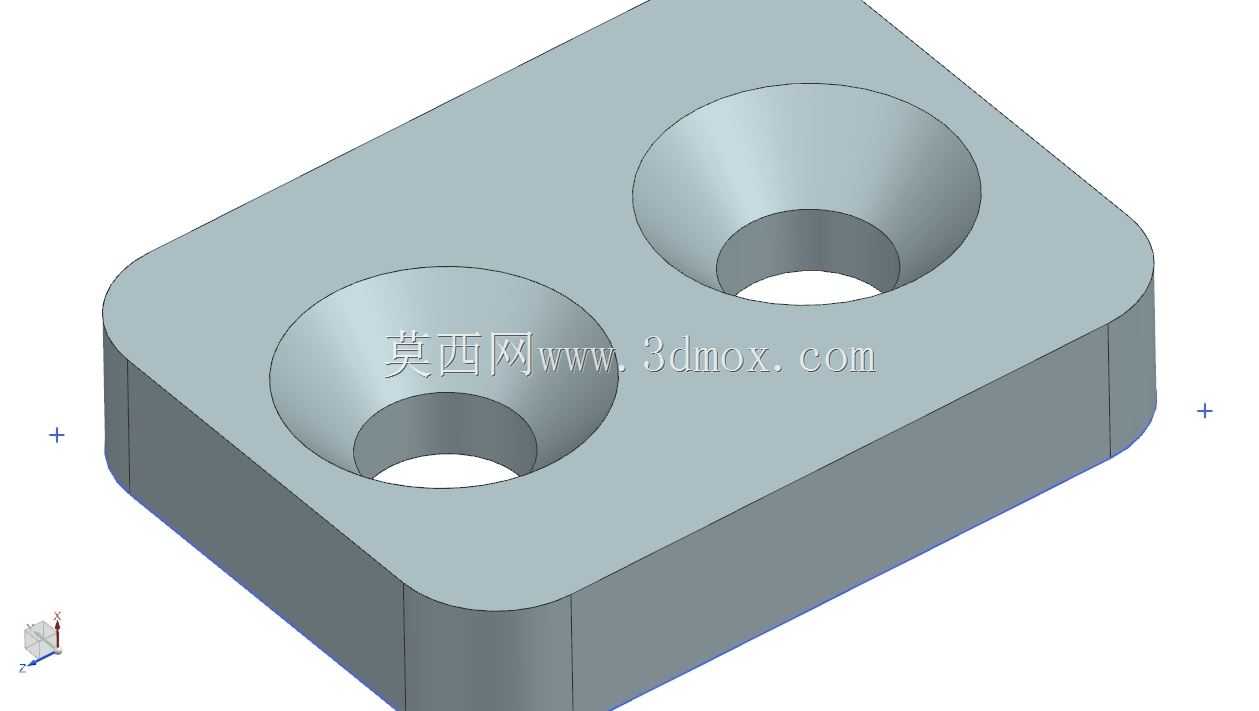

带双沉头通孔圆角矩形安装夹板

　　在工装夹具、小型自动化模组、输送线侧边定位、非标设备机架附件的安装场景里，这类带双沉头孔的矩形夹板是出镜率极高的基础连接件，很多刚入行的结构设计新人容易忽略这类小零件的细节设计，往往在装配阶段才发现孔位不对、边角干涉、螺栓头突出刮料等问题，反而拖慢整机组装的进度。从实际使用场景来看，这类夹板最常被用在两个场景：一是作为型材与外置附件的过渡压块，比如在铝型材机架上安装光电传感器支架、小型导轨挡块、管线固定座时，不需要在型材上额外攻丝，通过螺栓穿过夹板的沉孔，配合T型螺母就能把附件牢牢压在型材表面，拆卸调整位置时只需要松半圈螺栓就能滑动移位，比直接在型材上钻孔攻丝的方案灵活很多；二是作为薄板件的拼接夹板，比如两个厚度较薄的钣金护板、亚克力挡板对接时，在对接缝两侧各放一块这种夹板，穿螺栓锁紧后就能把两块薄板牢牢夹合，不需要在薄板上焊螺母或者打沉孔，避免薄板焊接变形、沉孔打穿的问题。

　　从功能特性上看，这块夹板的两个通孔做了锥形沉头设计，沉头的锥度匹配常用的内六角圆柱头螺栓或者十字槽沉头螺栓的头部锥面，锁紧后螺栓头部完全沉入夹板平面以下，不会突出表面刮蹭经过的工件、线缆或者操作人员的手套，这一点在输送线侧边、设备操作面附近的安装场景里尤其重要，很多新手设计时忘了做沉孔，螺栓头突出几毫米，生产时经常刮破工件表面的包装、勾住操作工的袖口，反而造成不必要的麻烦。夹板的四个边角做了等半径的圆角过渡，不是尖锐的直角，一方面是避免热处理或者线切割加工时边角产生应力集中，导致夹板受锁紧力时边角崩裂，另一方面是安装时不会刮伤相邻的零件表面，尤其是和阳极氧化铝型材、喷塑钣金件配合时，直角边角很容易在锁紧过程中蹭掉零件表面的涂层，圆角处理就能完全避免这个问题。

　　设计这类夹板的时候，首先要确定的是安装边界尺寸：夹板的整体厚度要根据锁紧力需求选，日常轻载定位场景用6-8mm厚的Q235钢板或者6061铝板就足够，如果是需要承受较大冲击力的压紧场景，厚度要加到10-12mm，避免锁紧时夹板中部拱起变形。两个沉孔的中心距要匹配对应型材的槽距或者被连接件的安装孔位，比如常用的3030铝型材槽中心距是30mm，4040型材是40mm，设计时要先确认安装基准的孔距，不要随便定中心距导致装不上。沉孔的深度要比所用螺栓的头部厚度大0.2-0.3mm，既保证螺栓头能完全沉进去，又不会因为沉孔太深导致夹板剩余壁厚太薄，锁紧时被螺栓头压穿。通孔的直径要比所用螺栓的公称直径大0.5-1mm，给安装时的孔位偏差留出调整余量，不要刚好做和螺栓一样大的孔，现场安装时只要型材上的T型螺母稍微有点偏移，螺栓就穿不进去，反而要扩孔耽误时间。夹板的外轮廓尺寸要比两个沉孔的外边缘各大出8-10mm的余量，保证螺栓锁紧时压力能均匀分布在夹板和被连接件的接触面上，不要把外轮廓做的太小，否则锁紧时压强太大，会把较软的铝型材或者亚克力板表面压出凹痕。

　　实际建模的时候，要注意沉孔和通孔的同轴度公差，两个孔的轴线要保证和夹板上下平面垂直，倾斜角度不能超过0.5度，否则螺栓穿进去之后是歪的，锁紧时螺栓头不能完全贴合沉孔锥面，不仅锁不紧，还容易把沉孔边缘压崩。如果是用在有腐蚀环境的场景，比如食品设备、户外设备上，材料可以选304不锈钢，表面做抛光处理，普通车间内使用的话Q235材料做发黑或者镀锌处理就足够，不需要做太高的表面处理增加成本。另外要注意，这类夹板不要做太薄，很多新手为了省材料把厚度做到3mm，锁紧时稍微用点力夹板就弯了，根本起不到压紧的作用，反而要重新做件浪费成本。还有一个容易忽略的细节，夹板的上下两个平面要保证平面度，不要有明显的翘曲，否则锁紧时夹板和被连接件之间是线接触不是面接触，压紧力不够，设备运行时容易松动移位。
