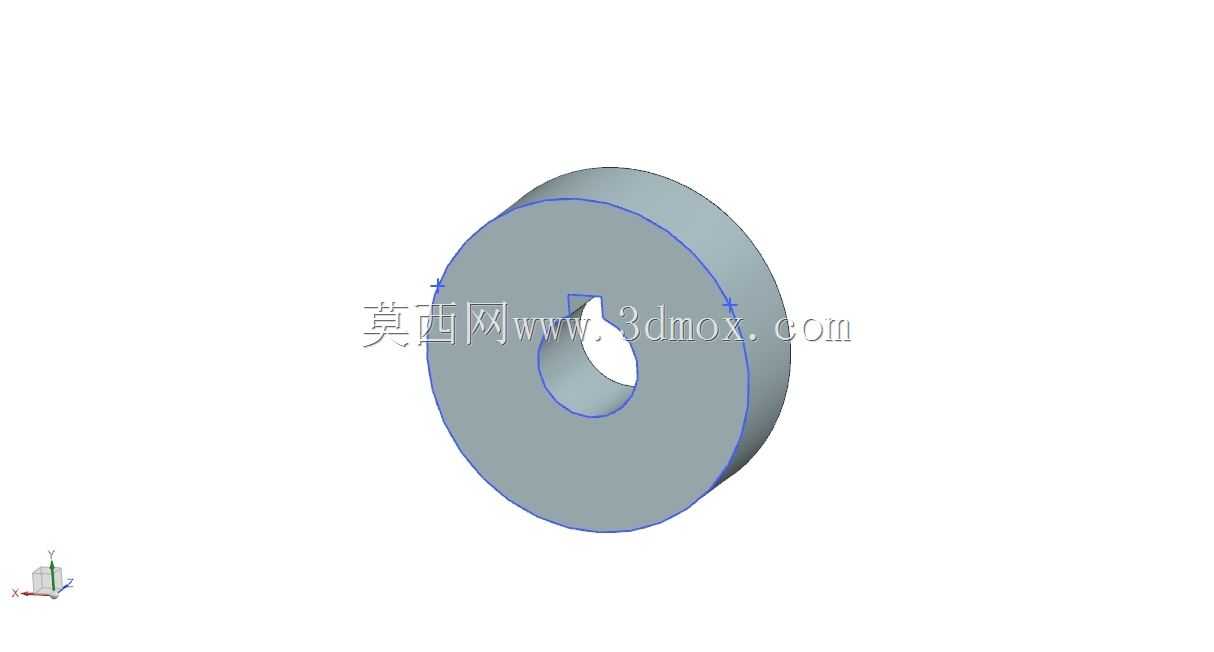

带键槽环形锁紧衬套结构设计

　　在各类轴系传动与工装定位场景中，这类带键槽的环形锁紧衬套是十分常见的连接限位零件，日常在机床主轴工装、减速器输入输出轴定位、自动化设备的转轴轴向限位结构里都能见到它的应用。它的核心作用是通过内孔与轴的配合、外圆与安装座孔的贴合，配合键槽的周向限位能力，实现轴上零件的轴向位置锁定，避免传动过程中零件出现轴向窜动、周向打滑的问题，保障传动链路的位置精度与运行稳定性。

　　从结构设计逻辑来看，这类零件采用等厚环形基体作为主体结构，内孔开设标准键槽，是为了和轴上的平键形成配合，在传递扭矩的同时限制衬套与轴之间的相对转动；外圆做光滑圆柱面设计，是为了适配安装座的台阶孔定位面，装配时可以直接压入座孔实现径向定位，不需要额外做复杂的找正工序。零件的两个端面都做了平整加工，其中一个端面会直接抵接在被锁紧零件的端面上，另一个端面则会配合轴端挡圈或者锁紧螺母施加预紧力，通过端面摩擦力进一步强化锁紧效果，避免设备运行过程中因为振动出现松脱。

　　在实际选型与建模过程中，首先要明确安装边界的尺寸约束：内孔直径需要与适配轴径保持过渡配合公差，既不能过松导致定位失效，也不能过紧造成装配压装困难；外圆直径需要匹配安装座的台阶孔尺寸，通常采用间隙配合或者轻微过渡配合，方便拆装维护；零件的轴向厚度需要根据预紧力需求、安装空间的轴向余量来确定，厚度过小会导致端面承压面积不足，长期受载容易出现端面压溃变形，厚度过大则会占用过多轴向安装空间，压缩其他传动零件的布置余量。键槽的尺寸需要严格对应适配平键的规格，键槽的深度、宽度公差要符合通用机械零部件的配合标准，键槽的侧壁要保证与内孔轴线平行，避免装配后平键出现偏载，导致键侧受力不均出现磨损甚至剪切断裂。

　　这类零件的材料通常根据应用场景的载荷等级选择，普通轻载传动场景下可以选用45号钢做调质处理，获得足够的强度与韧性，承受中等冲击载荷；如果是在腐蚀环境或者高耐磨要求的场景下使用，也可以选用不锈钢或者铜合金材质，表面做硬化处理提升耐磨性能。建模过程中需要注意内孔与外圆的同轴度公差要求，通常同轴度要控制在0.02mm以内，否则装配后会出现偏心，导致轴系转动时出现径向跳动，影响整个传动系统的运转平稳性；两个端面的平行度以及端面与内孔轴线的垂直度也需要严格控制，否则锁紧时预紧力会分布不均，局部应力过大容易导致零件变形，甚至出现锁紧失效的问题。

　　在实际装配场景中，这类锁套通常不需要额外的复杂固定结构，只需要将内孔对准轴上的键槽，顺着平键推入到指定安装位置，让端面贴合被锁紧零件的定位面，之后在轴端安装锁紧件施加轴向预紧力即可完成装配。维护过程中如果需要拆卸，只需要松开轴端的锁紧件，就可以借助拔卸工具顺着轴线将衬套拉出，不会对轴或者安装座造成损伤，拆装维护的效率很高。在一些需要频繁调整轴上零件位置的工装场景中，这类锁套还可以通过调整自身的轴向位置，灵活改变被锁紧零件的安装位置，适配不同的加工或者传动需求，相比过盈配合的固定衬套，调整灵活性要高很多。

　　需要注意的是，设计这类零件时要避免在环形基体上开设多余的减重孔或者槽结构，否则会破坏基体的整体刚性，在承受轴向预紧力和周向扭矩的时候容易出现应力集中，导致零件开裂。键槽的转角位置要做圆角处理，避免尖角位置出现应力集中，在交变载荷作用下产生疲劳裂纹。如果应用在高速旋转的轴系中，还需要对零件做动平衡校验，避免因为质量分布不均导致高速运转时产生振动，影响设备的运行精度和使用寿命。
