液压系统用摆动式柱塞结构设计

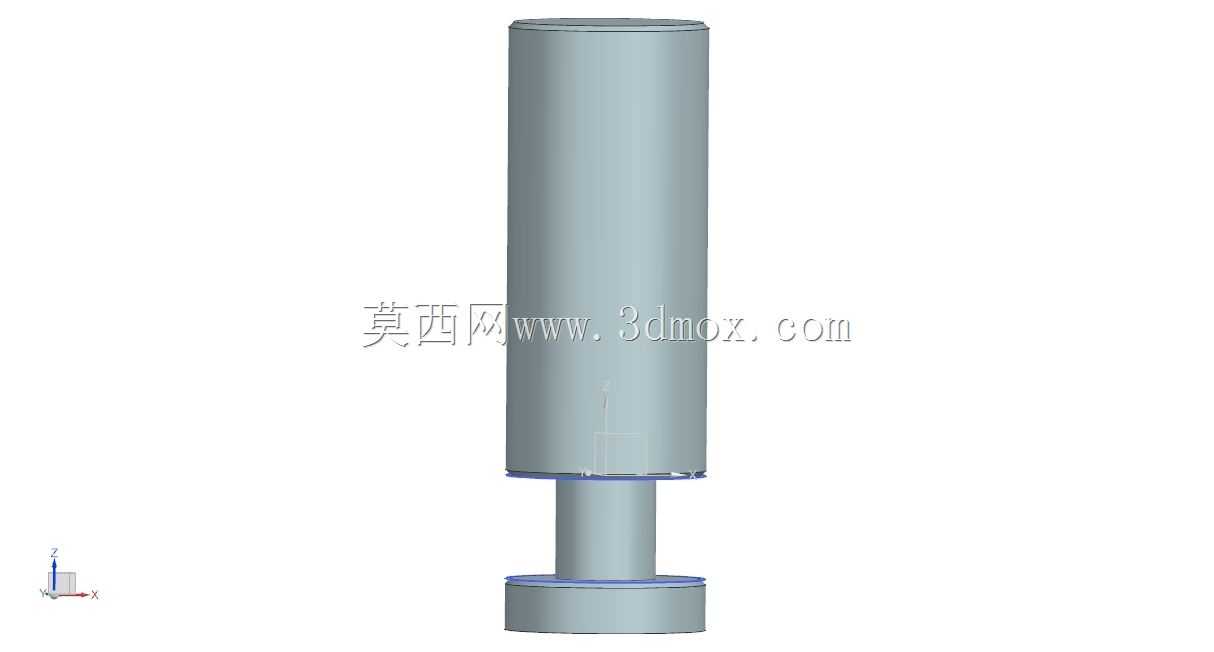

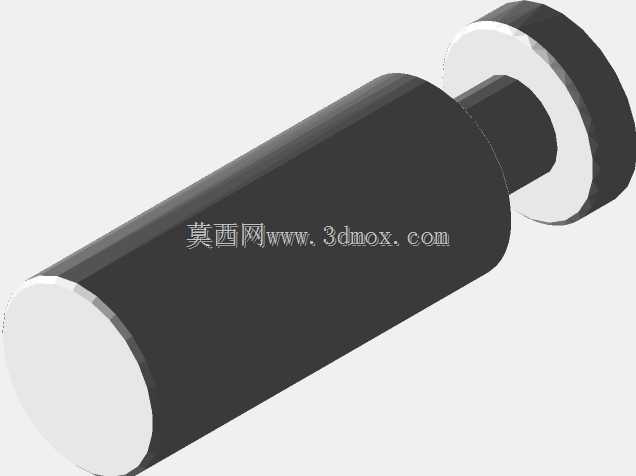

　　在轴向柱塞泵、摆动式液压马达以及高压往复泵的核心做功单元里，这类摆动柱塞是直接完成压力能与机械能转换的关键接触件，日常在工程机械液压系统、冶金设备高压泵站、船舶甲板液压绞车的驱动端都能见到它的身影，它的工作状态直接决定了整套液压回路的容积效率与运行稳定性。不同于常规直动式柱塞仅做轴向直线往复，这款柱塞在工作过程中会随缸体摆角产生小幅周向摆动，因此在结构设计上做了针对性的适配：主体采用等直径长圆柱工作段，表面预留了超精密加工的粗糙度控制区间，用来配合密封环形成高压油膜密封，避免高压腔压力油沿柱塞外壁泄漏；下端设置了缩径的连接颈，用来和滑靴或者摆轮组件铰接，既可以传递轴向的推拉力，也能补偿摆动过程中产生的角度偏差，

　　避免柱塞与缸孔出现偏磨卡滞；连接颈上下两端的凸台结构，一方面用来限位密封组件的安装位置，另一方面也能在柱塞运动到上止点时形成机械限位，防止柱塞脱出缸孔造成设备故障。从安装边界来看，柱塞的长圆柱段外径与缸体柱塞孔采用基孔制间隙配合，配合间隙控制在微米级，既保证柱塞可以在孔内灵活往复与小幅摆动，又不会因为间隙过大造成内泄超标；下端连接颈的直径与铰接件的内孔尺寸匹配，安装时需要保证铰接处的转动灵活度，不能出现卡滞，否则会直接导致柱塞运动过程中出现偏载，加剧缸孔的局部磨损。设计这类柱塞的时候，首先要核算不同工作压力下柱塞的侧向力分力，因为摆动工况下柱塞受到的侧向力比纯直动工况大30%左右，所以长径比的选择要比常规柱塞稍大，

　　以此降低接触面的比压，减少磨损速率；其次要考虑柱塞表面的处理工艺，工作段表面通常会做硬化处理，硬度达到HRC60以上，降低摩擦系数的同时提升抗磨损能力，适配液压油中长期运行的工况；另外密封槽的位置与尺寸要严格匹配配套的密封件规格，槽口的倒角要做圆滑过渡，避免安装密封件时割伤胶圈，导致高压工况下密封失效。在实际设备运行中，这类柱塞的常见失效形式主要有三种：一是长期摆动偏磨造成柱塞圆柱度超差，导致内泄量增大，系统压力建不起来；二是下端连接颈因为交变载荷出现疲劳断裂，通常是因为铰接处润滑不足或者安装同轴度偏差过大导致的；三是密封槽边缘磨损导致密封件损坏，出现外泄漏。因此在建模阶段就需要对这些易失效位置做结构优化，

　　比如在连接颈与主体段的过渡位置做足够大的圆角过渡，降低应力集中系数；圆柱工作段的两端都做微小的倒角导入，避免柱塞往复运动时刮伤缸孔内壁的珩磨网纹，破坏油膜形成条件。从应用场景的适配性来说，这款柱塞的结构尺寸适配中小排量的高压柱塞泵/马达，额定工作压力可以覆盖25MPa-32MPa的常规高压液压工况，在安装时需要保证缸体柱塞孔的轴线与摆动中心的位置度偏差在允许范围内，否则会导致柱塞运动过程中出现别劲，轻则运行噪音增大，重则短期内出现柱塞拉伤缸孔的故障。另外在三维建模过程中，这类柱塞的特征虽然看似简单，都是回转体结构，但要注意各个配合面的尺寸公差、形位公差的标注逻辑，比如圆柱工作段的圆柱度要求、连接颈与主体段的同轴度要求、两端凸台端面与轴线的垂直度要求，这些形位公差直接决定了零件加工完成后能不能满足装配与使用要求，不能只画外形不考虑工艺实现的合理性。
