适配CVtech CVT的12:1减速齿轮箱结构

　　这款减速齿轮箱的核心传动比设定为12:1，壳体采用铝7075材质加工，从结构设计之初就瞄准了与CVtech CVT系统的适配需求，在小型竞速车辆、场地赛车的传动链路中承担转速匹配、扭矩放大的核心作用。很多入门级竞速车辆改装时，常遇到CVT输出转速与驱动轮需求不匹配的问题——CVT本身负责连续变速，但输出端的扭矩储备不足以应对起步、爬坡、急加速的工况，这款齿轮箱就布置在CVT输出端与驱动车轴之间，通过定比减速把CVT输出的高转速低扭矩，转化为驱动轮需要的低转速大扭矩，同时保证传动链路的同轴度与安装兼容性。

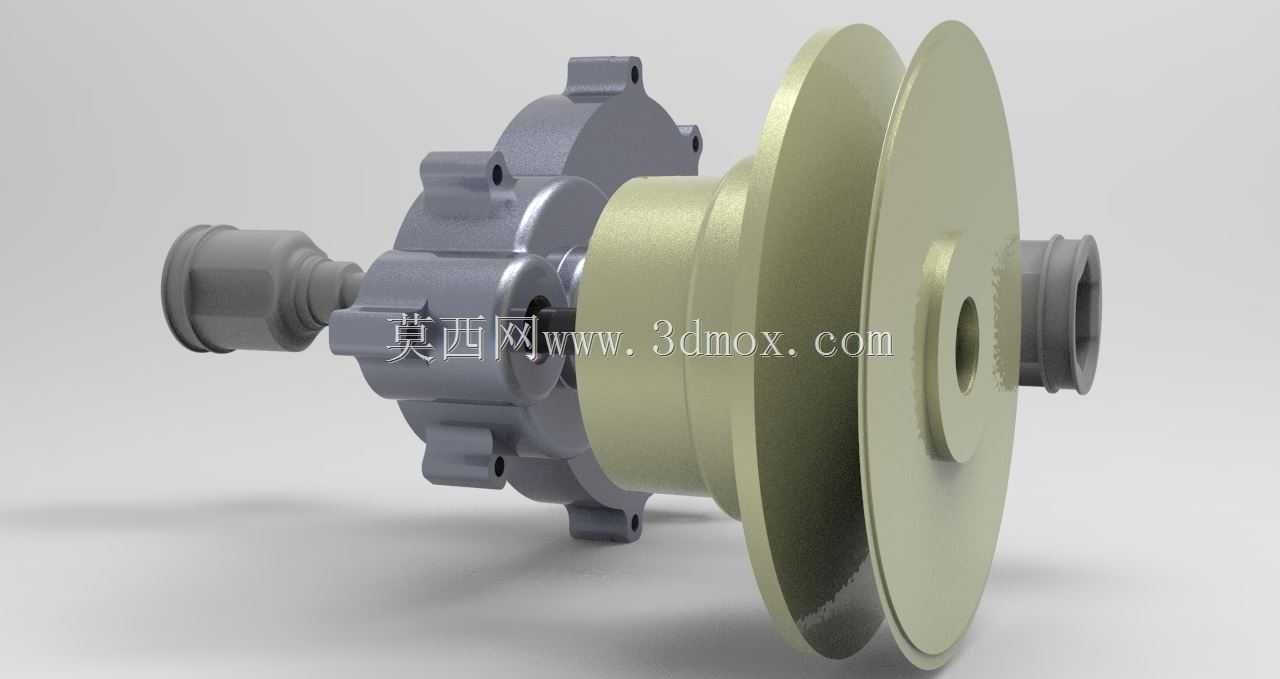

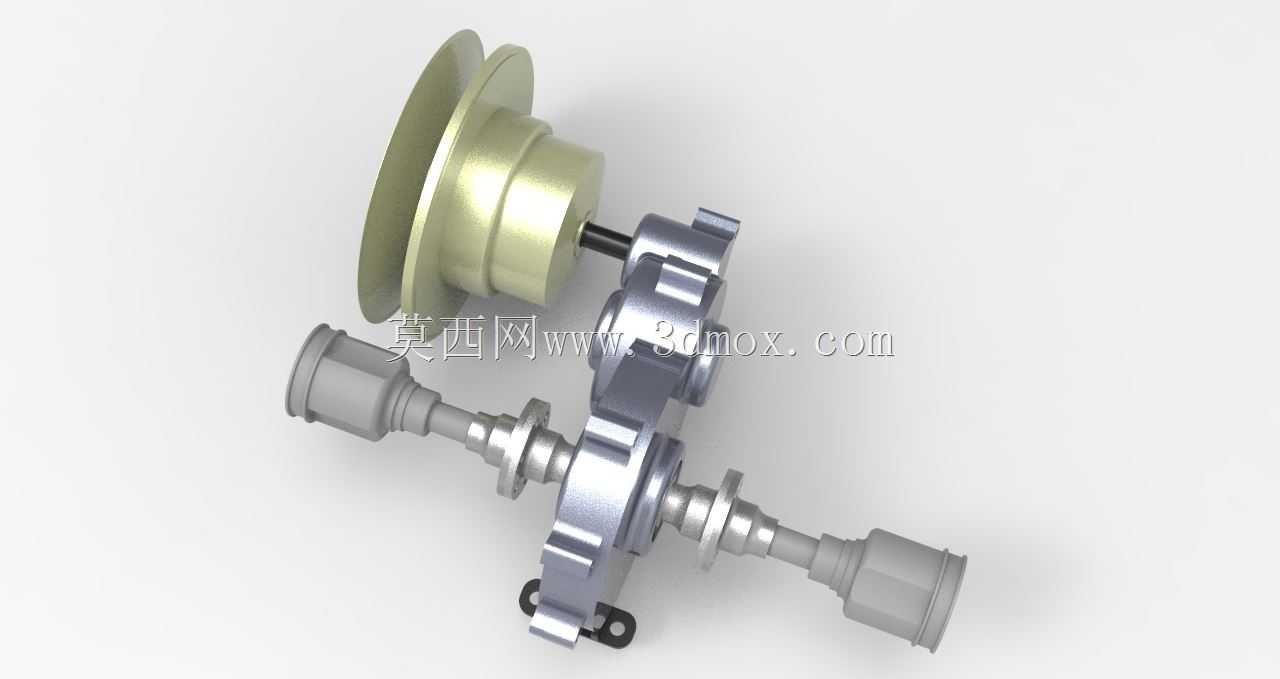

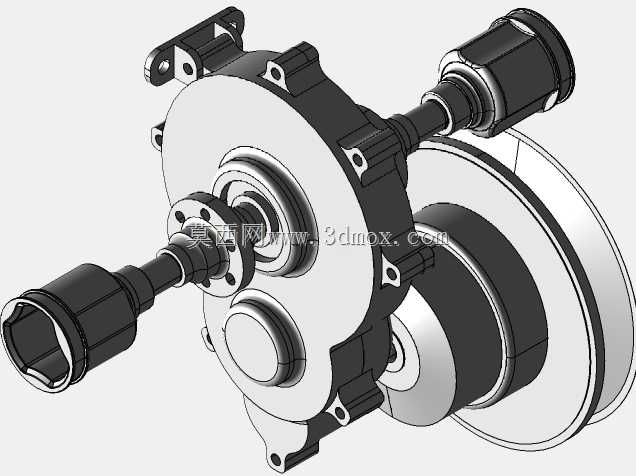

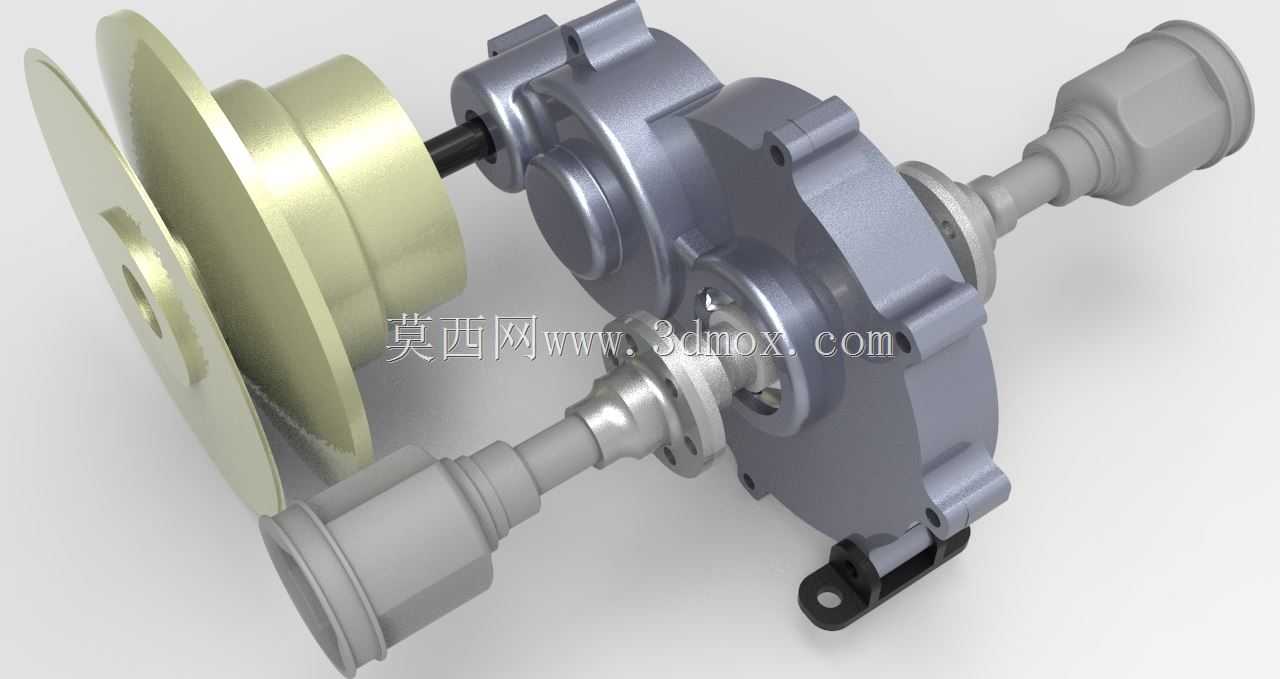

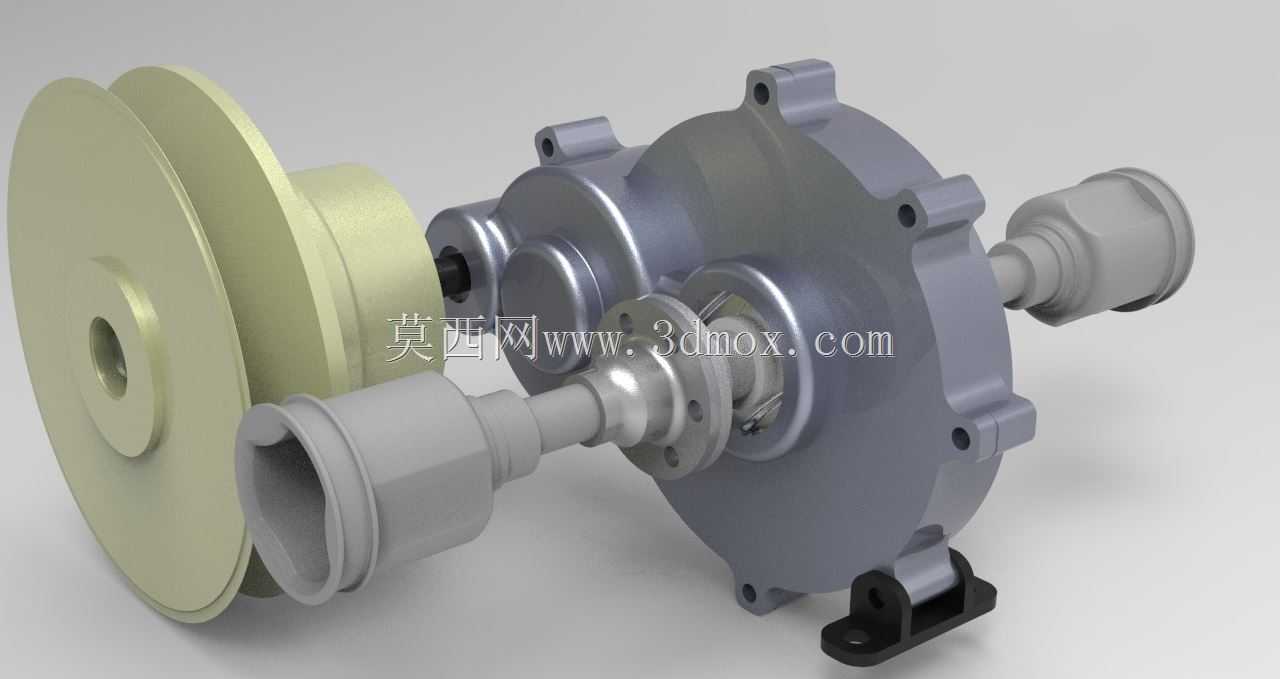

　　从结构布局来看，这款齿轮箱采用分体式压铸铝壳体，壳体上预留的三个安装支脚带有沉头安装孔，安装孔的中心距、孔位公差都经过适配校核，安装时不需要额外改装车架的固定位，直接通过螺栓就能把齿轮箱固定在车架预设的安装平面上。输入端的轴头采用花键结构，能直接与CVtech CVT的输出轴套对接，不需要额外加工转接轴，轴头处预留的密封槽可以安装骨架油封，避免齿轮箱内的润滑脂在高速运转时从轴缝渗漏，同时阻挡外界的泥沙、灰尘进入箱体内部磨损齿轮。输出端的轴头同样采用适配车轴安装的结构，轴径尺寸匹配常规竞速车辆的传动连接法兰，安装时可以直接固定传动带轮或者连接传动轴，减少现场改装的加工量。

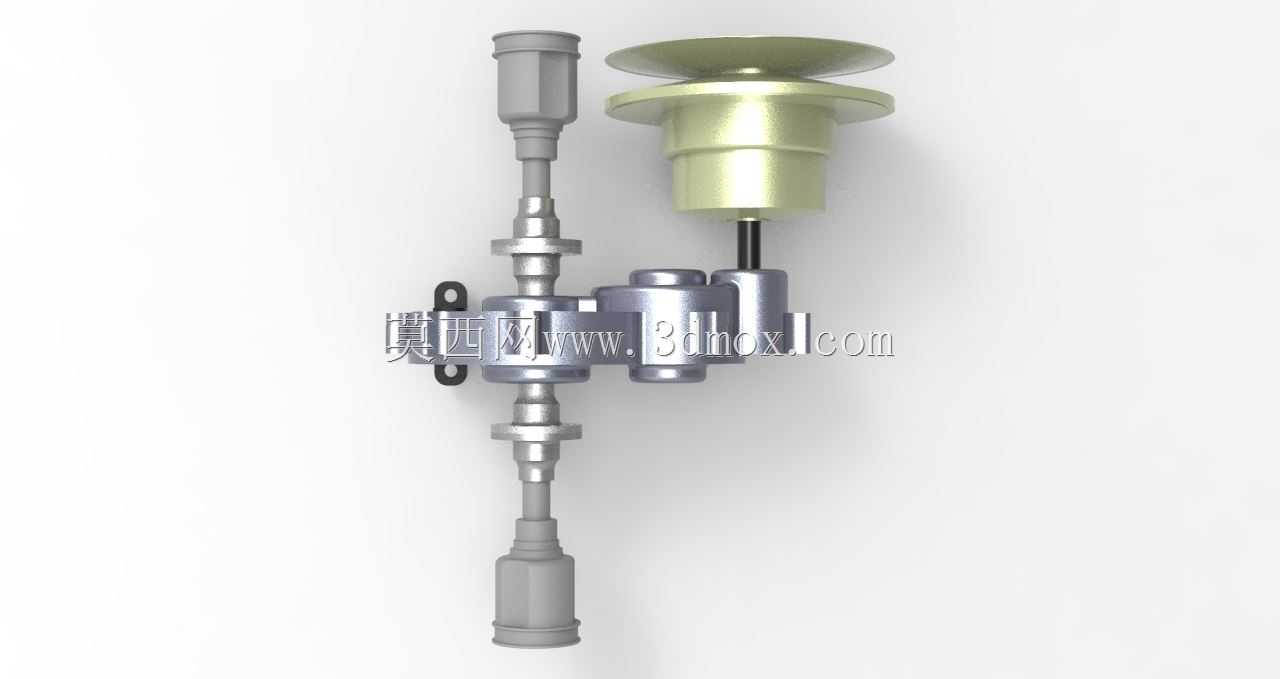

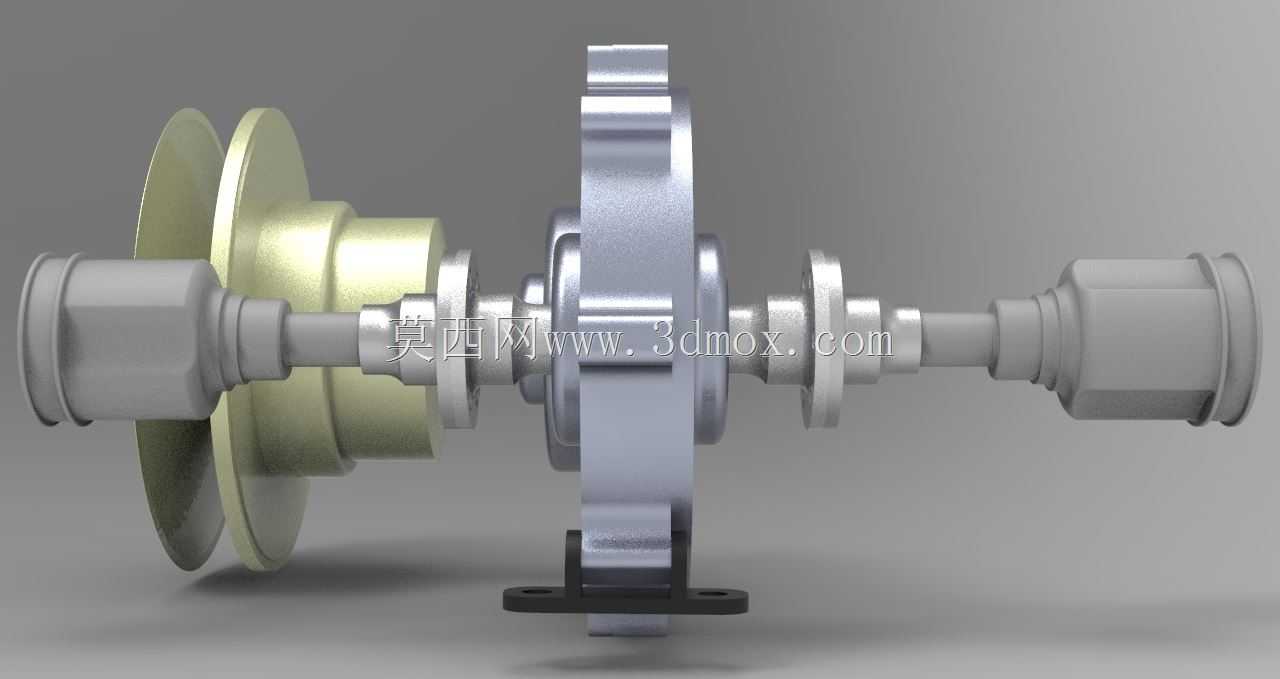

　　箱体侧面的带轮安装位是集成设计的，不需要额外加装带轮支架，带轮的安装端面与箱体轴承位的垂直度控制在0.02mm以内，避免带轮运转时出现偏摆，导致传动带过早磨损。齿轮组采用斜齿啮合设计，相比直齿齿轮，斜齿的啮合重合度更高，运转时的噪音更小，承载能力也更强，能承受竞速场景下频繁的急加速、急减速带来的冲击载荷，不会出现打齿、断齿的问题。箱体内部的轴承位采用过盈配合设计，轴承压装后不会出现轴向窜动，齿轮啮合的侧隙控制在0.1mm到0.15mm之间，既保证齿轮运转时不会因为热膨胀出现卡滞，又能避免侧隙过大导致传动反向间隙过大，影响车辆的操控响应速度。

　　在实际安装场景中，这款齿轮箱的外形边界做了充分的避让设计，箱体最突出的部位与周边的车架梁、悬挂部件的最小间隙预留了15mm以上，不会出现车辆颠簸时箱体与周边部件磕碰的问题。输入端与输出端的轴中心距经过精准计算，保证与CVT、驱动车轴的中心高完全匹配，安装时不需要额外调整垫片来补偿中心高误差，能大幅缩短改装装配的时间。箱体上的注油孔、放油孔都布置在便于操作的位置，日常维护时不需要拆解箱体，直接通过注油孔补充润滑脂，通过放油孔排出废油即可，维护成本很低。

　　从传动效率来看，这款齿轮箱的单级减速传动效率能达到96%以上，动力在经过齿轮箱传递时的损耗很小，不会因为加装减速箱导致过多的动力浪费。铝7075材质的壳体不仅重量轻，比同体积的铸铁壳体轻60%以上，能有效降低车辆的簧下质量，提升车辆的操控灵活性，同时材质的强度足够，能承受大扭矩传递时的箱体形变，不会因为受力变形导致齿轮啮合错位。很多场地赛车、小型越野车辆在改装CVT传动系统时，都会选择这类定比减速齿轮箱作为传动链路的补充部件，既解决了CVT输出扭矩不足的问题，又不会过多增加整车重量，同时安装便捷，不需要对原车结构做大规模改动。

　　在设计这款齿轮箱的三维结构时，首先确定的是传动比与中心距参数，根据CVT的输出转速范围、驱动轮需要的扭矩与转速范围，反推齿轮的齿数、模数参数，保证齿轮的接触强度、弯曲强度都能满足峰值扭矩的传递需求。之后根据齿轮组的排布，设计壳体的内部型腔，型腔内壁与齿轮齿顶圆的间隙预留了3mm以上，既避免齿轮运转时与壳体内壁剐蹭，又能在腔体内存储足够的润滑脂，保证齿轮啮合面的持续润滑。最后根据车架的安装空间，调整壳体的外部轮廓，把安装支脚、带轮位、轴伸端的位置都调整到最便于安装的角度，同时做了壳体的减重设计，在不影响壳体强度的位置去除多余的材料，进一步降低整体重量。
