三沉头孔圆角矩形螺纹夹板结构

　　在工装夹具、小型自动化模组的装配环节里，这类带三个沉头通孔的圆角矩形夹板是很常见的压紧构件，日常做设备改型、工装搭件的时候经常会用到这类零件，它的核心作用是通过穿过沉孔的紧固件，将两个对接的零部件沿垂直于夹板平面的方向施加稳定的压紧力，避免对接面出现错位、松脱的情况。从实际使用场景来看，这类夹板常被用在气动元件安装座的固定、线性导轨侧基准的辅助压紧、小型液压阀块的对接锁紧工位，相比单孔压块，三孔的布局能让压紧力的覆盖范围更宽，不会出现单侧压紧导致的零件翘边问题。

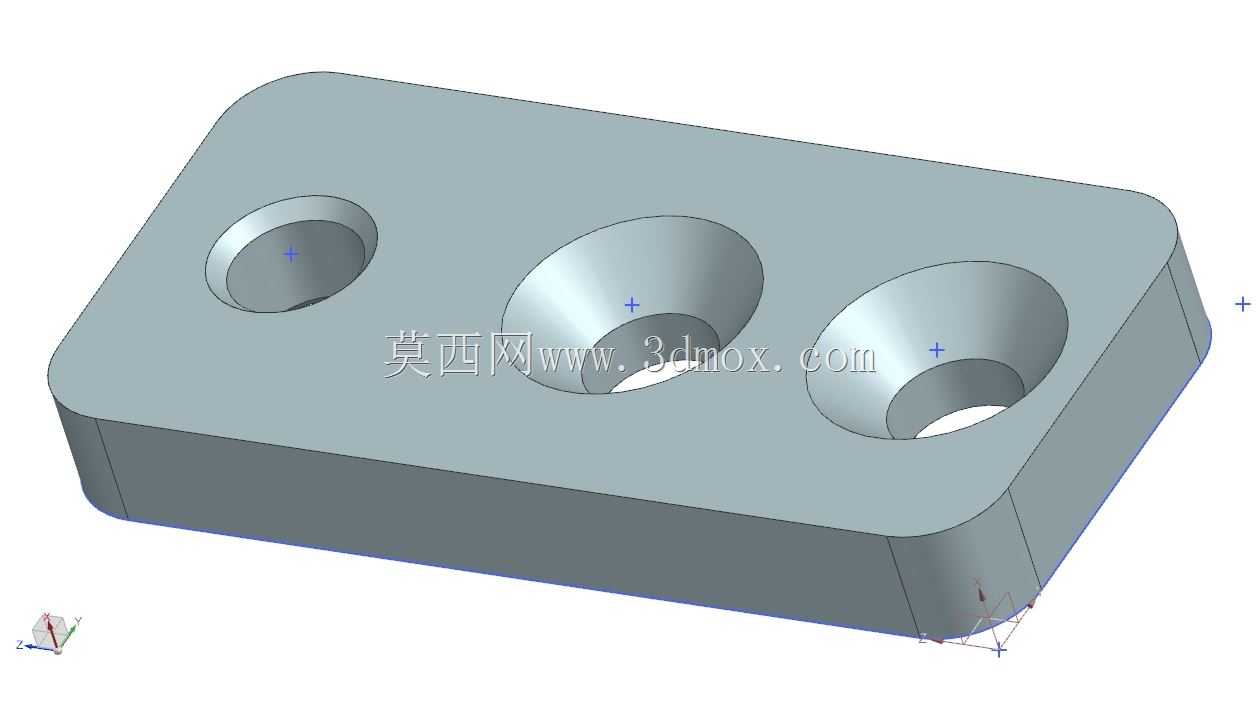

　　设计这类夹板的时候，首先要考虑的是安装边界的适配性，整体采用带圆角的矩形块结构，四个外角做R角处理，一方面是避免装配过程中锐边划伤操作人员或者相邻的管线、零件表面，另一方面也能减少零件在狭小安装空间内的卡滞问题，装配时不用刻意对齐直角边，容错率更高。三个沉头孔的排布采用中间孔居中、两侧孔对称分布的形式，中间的沉孔孔径大于两侧沉孔，这种设计是为了适配不同规格的锁紧紧固件，中间位置可以穿更大直径的螺栓提供主要的锁紧力，两侧的小孔起到辅助定位、防止夹板绕中间螺栓转动的作用，三个孔的沉头深度都做了统一的匹配设计，保证紧固件安装完成后，螺栓头部完全沉入夹板平面以下，不会突出表面干涉其他相邻零件的运动轨迹，这一点在有滑动部件经过夹板安装位的场景里尤为重要，要是螺栓头突出，很容易刮蹭滑动件的表面，甚至造成运动卡滞。

　　从结构强度的角度考虑，夹板的厚度选择要匹配对应的锁紧力需求，太薄的夹板在螺栓锁紧时容易出现中部拱起的变形，导致压紧力无法均匀传递到对接面上，太厚则会占用过多的安装空间，增加不必要的零件重量。这类夹板的材质一般会根据使用场景选择，普通无腐蚀的车间环境下常用45号钢做表面发黑处理，兼顾强度和防锈能力，如果是在有弱酸弱碱腐蚀的工况下，也会换成304不锈钢材质，不需要额外做表面处理就能满足防锈要求。三个沉孔的底部都做了平整的贴合面设计，保证螺栓头部拧紧时能和沉孔底面完全贴合，不会出现螺栓偏斜导致的锁紧力不足、螺纹滑牙的问题，孔的内壁和螺栓杆之间预留了合理的间隙，方便装配时微调夹板的位置，对齐压紧点位。

　　实际安装使用的时候，这类夹板不需要额外的定位销，依靠三个螺栓的锁紧力就能提供足够的防转摩擦力，在需要经常拆装调整的工位上，这种设计能大幅减少拆装的工作量，不用反复敲定位销，松开螺栓就能小范围调整夹板的压紧位置，调整到位后直接拧紧即可。相比一体式的铸造压座，这种平板式的夹板加工难度更低，普通的铣削、钻削工序就能完成加工，生产周期短，成本也更低，在非标设备的快速搭件场景里适用性很强。另外，夹板的两个大平面都做了精铣处理，平面度控制在合理范围内，保证和被压紧零件、安装基座的表面都能充分贴合，不会因为平面度差导致局部应力集中，长期使用也不会出现夹板变形断裂的问题。在做三维建模的时候，这类零件要特别注意沉孔的同轴度、各个孔位的位置公差，还有圆角的过渡处理，避免加工时出现应力集中的尖角，同时要提前核算螺栓沉头后的剩余厚度，保证夹板在最大锁紧力下不会出现压溃变形。
