环形密封垫片结构设计方案

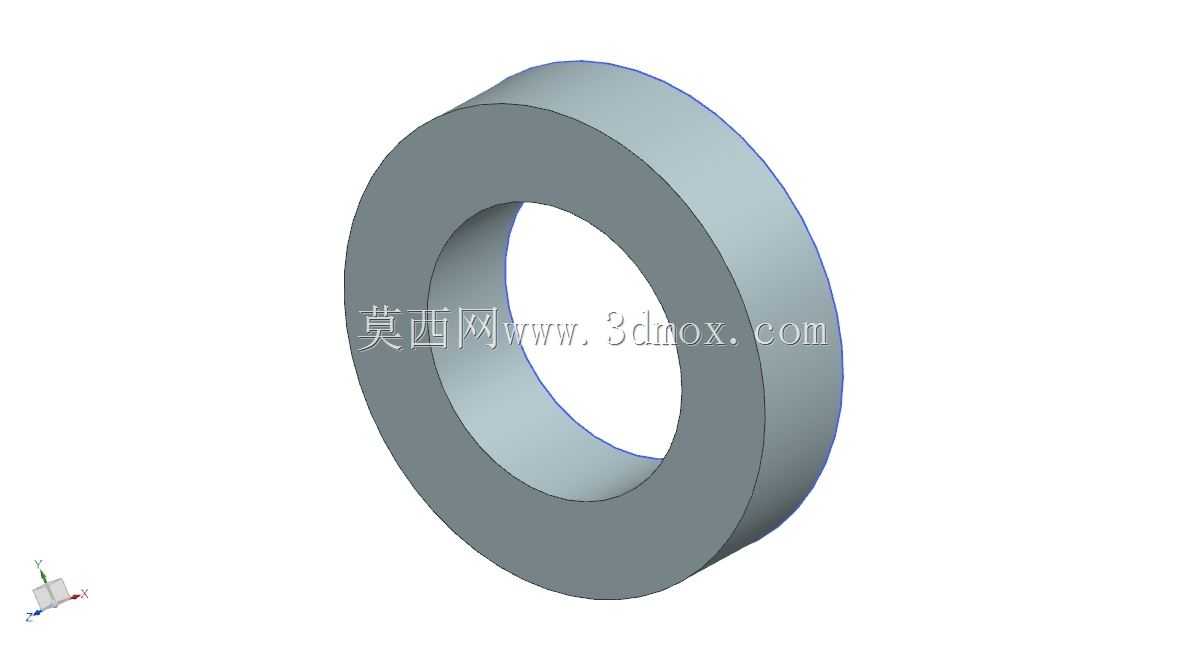

　　在流体输送管路、液压阀组集成、机电设备连接端面的密封场景中，这类环形垫片是应用频次极高的静密封元件，其核心作用是填补两个连接法兰、对接端面之间的微观加工间隙，阻断介质在连接界面的渗漏路径，同时可在一定程度上补偿连接面的形位公差偏差，分散连接螺栓的压紧应力，避免硬质连接面在反复紧固、设备运行振动过程中出现压溃、磨损问题。从结构设计逻辑来看，这类环形垫片采用等截面回转体构型，整体为同轴的内外圆柱面加两个平行环形端面的结构，没有多余的异形凸起或定位缺口，这种极简结构的设计初衷，首先是适配最通用的圆形法兰连接场景——绝大多数管路对接、阀块安装的密封槽都是同轴环形结构，等截面的环形构型可以保证压紧时整个密封面的应力分布均匀，

　　不会出现局部应力集中导致的垫片提前失效。设计时首先要明确安装边界的尺寸约束：垫片的内径需要略大于对接管路的通径，避免垫片内圈伸入通径内部干扰介质流动，甚至在长期介质冲刷下出现碎屑脱落污染管路的问题；外径则需要略小于连接法兰的螺栓分布圆内径，保证垫片放置后不会和周向布置的紧固螺栓发生干涉，同时给螺栓紧固留出足够的操作空间，不会因为垫片外边缘蹭到螺栓杆导致垫片偏位，影响密封效果。厚度方向的尺寸选择需要结合密封面的加工精度、预期的压缩回弹量来确定，常规的金属或非金属平垫片，厚度过薄会导致对密封面粗糙度的补偿能力不足，容易在加工刀痕位置形成渗漏通道；厚度过厚则会在螺栓压紧时出现过大的蠕变，长期运行后螺栓预紧力衰减，密封可靠性下降。

　　从实际使用场景来看，这类垫片既可以用在低压的给排水管路、气动回路的端面密封，也可以根据材质选型适配中高压的液压系统、甚至有一定温度要求的油路连接场景，不同材质的同结构垫片，密封适配场景差异较大，但基础的结构尺寸逻辑是通用的。建模过程中，这类回转类零件不需要复杂的特征拆分，先绘制半截面的矩形轮廓，通过绕中心轴线回转的方式即可生成基础实体，之后需要对内外棱边做微小的倒角处理，这处细节很容易被新手忽略——尖锐的内外棱边在安装时很容易划伤法兰面的密封涂层，甚至在放入密封槽时卡滞在槽口的倒角位置，导致垫片无法完全放平，紧固后出现局部密封失效；微小的倒角还可以去除冲压或车削加工产生的毛刺，避免毛刺脱落进入系统内部造成阀卡、管路堵塞等故障。

　　在设备装配环节，这类垫片的安装不需要特殊的工装，只需要在放置前清理干净两个连接端面的油污、铁屑、残留密封胶等杂质，将垫片同轴放置在密封面中间，再按照对角顺序分次拧紧连接螺栓，保证整个环形密封面的压紧力均匀即可，不需要额外涂抹密封胶，依靠垫片自身的压缩变形即可实现密封，后期维护更换也十分便捷，只需要松开螺栓分离连接面，取出旧垫片清理端面后更换新件即可，维护成本极低。很多刚入行的设计人员在选用这类垫片时，容易出现尺寸匹配不当的问题，比如为了密封可靠盲目加大垫片的外径，结果导致垫片外边缘超出法兰密封面，压紧时外圈部分没有法兰面约束，受压后出现外翻变形，反而导致密封面的有效压紧力不足；还有的内径尺寸选小了，直接遮挡了部分通径，不仅增加了管路的介质流动阻力，还会在台阶位置形成介质涡流，长期运行后容易造成垫片内圈冲蚀损坏。这类看似结构简单的基础零件，实际是整套设备密封可靠性的关键一环，很多现场出现的渗漏故障，追根溯源都是垫片尺寸选型不当、安装时偏位、棱边未做处理这类细节问题导致的，在三维建模阶段就把尺寸边界、工艺细节考虑到位，能大幅减少后期现场装配、调试、运维阶段的故障概率。
