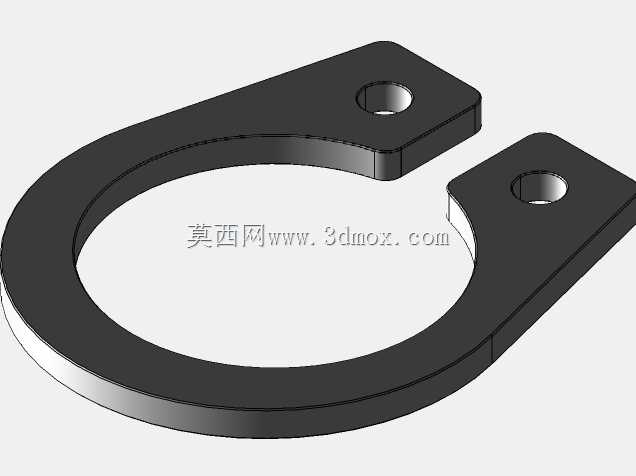

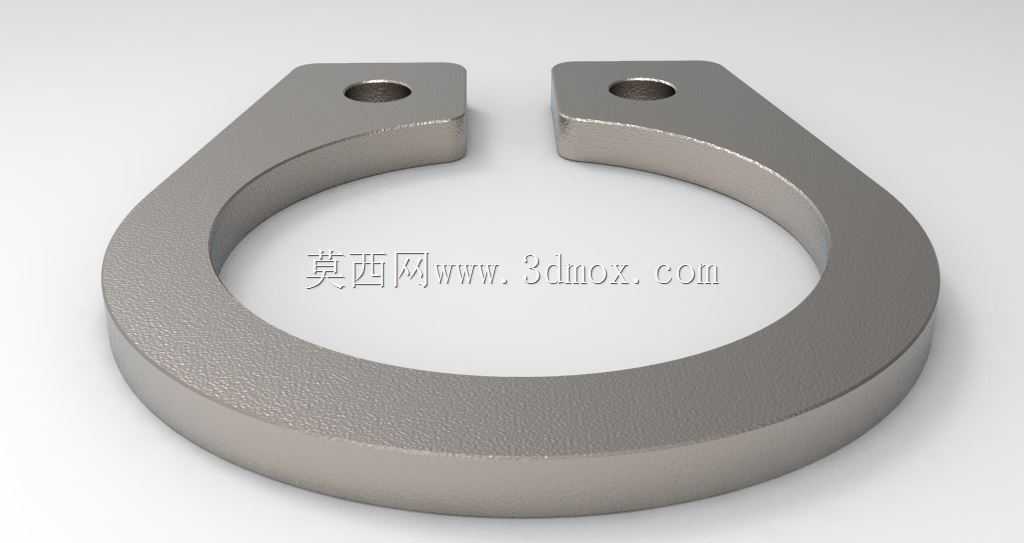

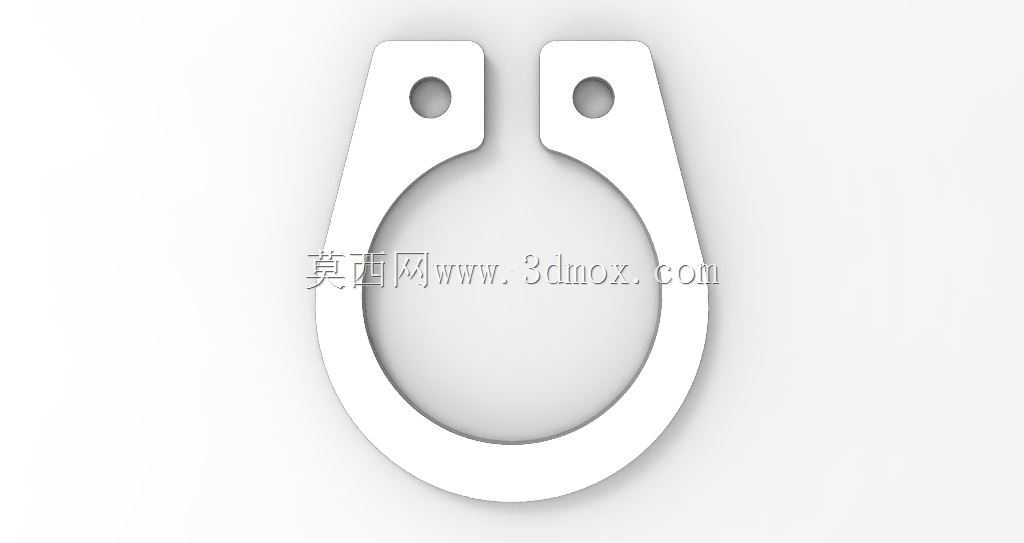

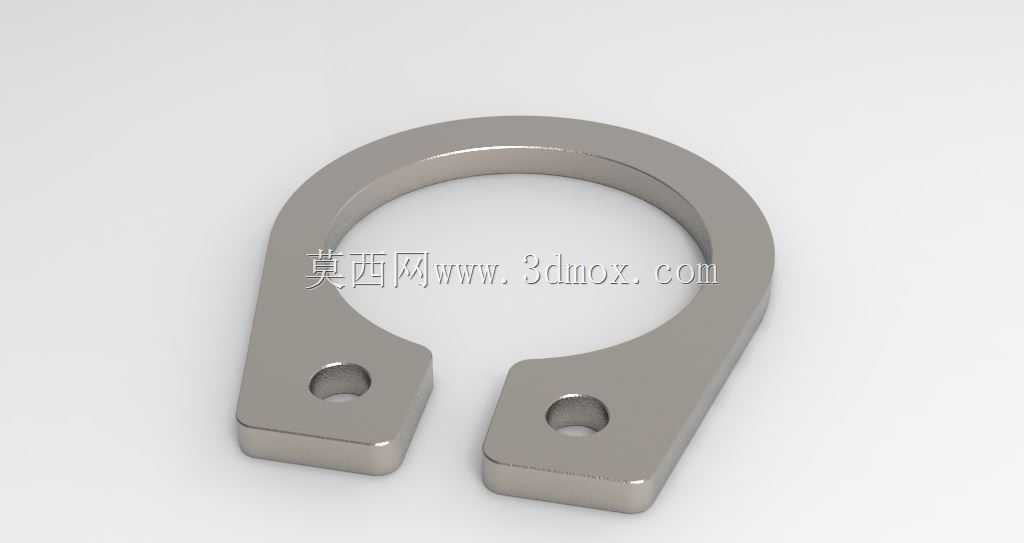

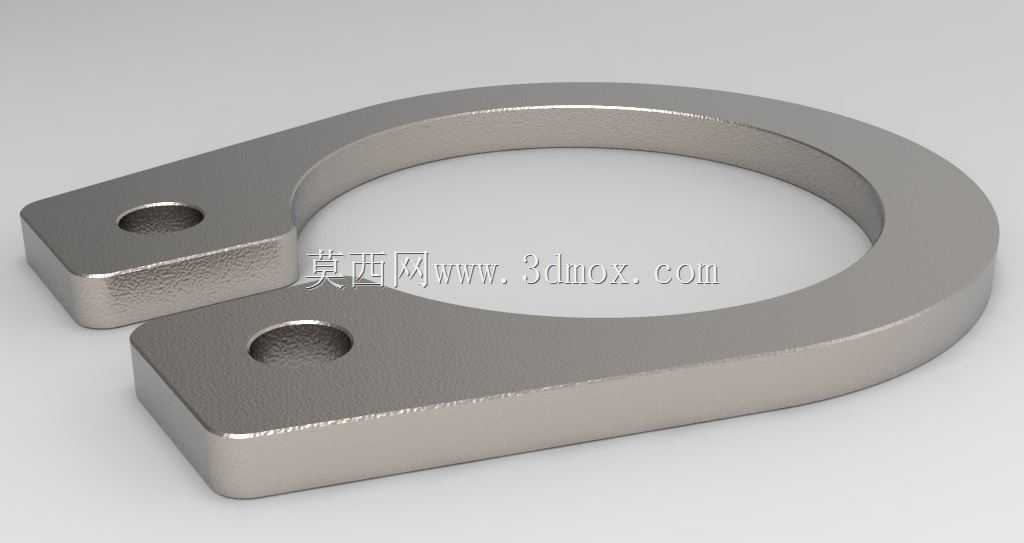

10mm规格开口型轴用卡簧锁紧构件

　　在传动系统的轴系装配场景中，这类开口型卡簧锁是承担轴向限位功能的核心小尺寸构件，常见于手动变速箱、差速器的轴组布局里，用来限制齿轮、衬套、轴承内圈在轴向上的窜动位移，避免传动部件在变转速、变载荷工况下出现位置偏移，保障动力传递路径的同轴度与啮合精度。很多刚接触轴系设计的工程师容易忽略这类小零件的安装边界，实际上10mm规格的卡簧对应适配的是公称直径10mm的安装轴，设计轴端的卡簧槽时，不仅要匹配卡簧的自由态开口尺寸、厚度参数，还要预留足够的卡簧钳操作空间——两个带安装孔的耳片位置，要保证卡簧钳的钳头能完全插入孔内撑开卡簧，不会在装配时刮伤轴表面或者卡簧本身的镀层。从结构设计逻辑来看，这类卡簧采用开口C型结构并非随意选型，

　　而是利用了金属材料的弹性变形特性：装配时通过外力撑开开口，使卡簧内径略大于轴径，顺利滑入轴上预先加工的环形卡槽后，撤去外力卡簧会依靠自身弹性回弹，卡入卡槽内，此时卡簧的外沿会突出轴表面，形成一圈环形的限位挡边，挡住套在轴上的零件端面。两个耳片上的通孔是专门为卡簧钳设计的受力点，相比无孔的推入式挡圈，这种带安装孔的结构拆装更方便，维修时不需要敲击轴件就能快速拆卸，适合需要定期维护拆解的传动总成。实际选型应用时，要注意卡簧的厚度要和卡槽的宽度匹配，过松会导致卡簧在槽内晃动，长期受轴向冲击载荷容易脱出卡槽；过紧则会导致装配困难，甚至压溃卡槽边缘的金属材料。同时卡簧的自由态外径要大于被限位零件的内孔直径，保证限位挡边的有效接触宽度足够，

　　不会因为接触面积过小导致零件端面被卡簧切出沟槽，出现限位失效。在差速器的半轴装配场景中，这类卡簧还会配合半轴的定位槽使用，限制半轴在差速器壳体内的轴向窜动，避免车辆在颠簸路面行驶时半轴脱出，影响动力输出。设计三维模型时，要重点还原卡簧的圆角过渡细节：卡簧的两个端面边缘都做了小倒角处理，不仅是为了装配时的导向，更重要的是减少应力集中，避免卡簧在反复弹性变形的过程中，从边缘位置出现疲劳裂纹。耳片位置的过渡圆弧也要和环身平滑衔接，不能出现直角拐点，否则撑开卡簧时应力会集中在拐点位置，超出材料的屈服强度后卡簧会产生塑性变形，无法回弹到原有尺寸，直接报废。很多新手建模时容易忽略卡簧的截面形状，实际上这类轴用卡簧的截面是矩形，

　　和板材冲压的加工工艺对应，模型里要还原冲压后的截面垂直度，不能做成圆弧截面，否则会和实际零件的卡槽配合出现偏差，影响后续的装配干涉检查结果。在做装配仿真时，还要考虑卡簧的工作状态变形量：正常卡入卡槽后，卡簧的开口尺寸会比自由态略小，环身的内圆面和卡槽的槽底贴合，外圆面突出轴表面的高度要符合限位要求，不能过高导致和相邻的旋转零件发生刮擦，也不能过低导致限位失效。这类零件虽然尺寸小，但在传动系统里的作用至关重要，一旦卡簧断裂或者脱出，会导致轴上零件移位，轻则出现传动异响、齿轮打齿，重则导致整个变速箱或者差速器卡死，造成严重的设备故障，因此设计时不仅要选对规格尺寸，还要确认材料的热处理硬度满足工况要求，保证足够的弹性和抗疲劳性能。
