快装式红黑双色扶手夹持固定件结构

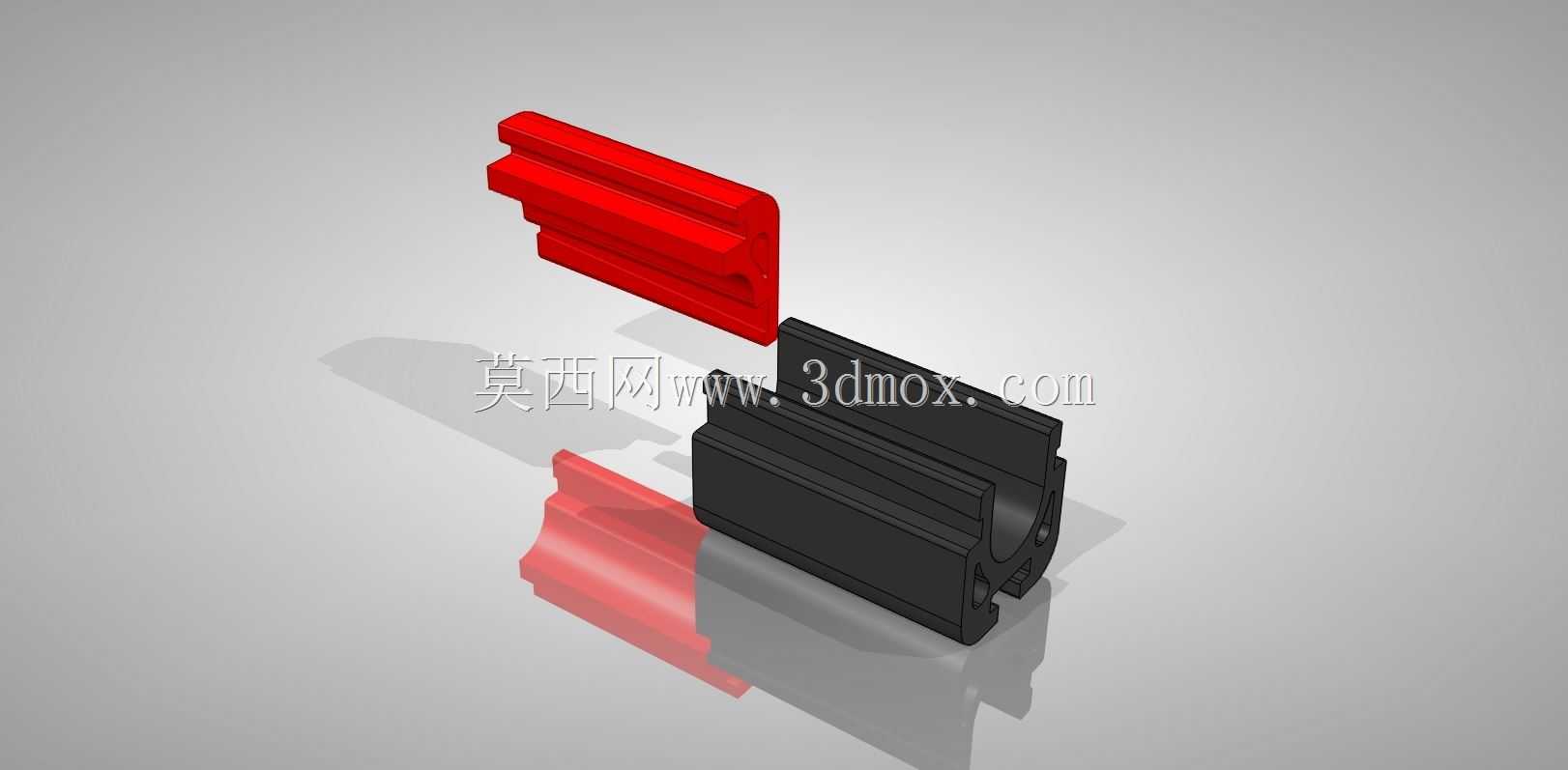

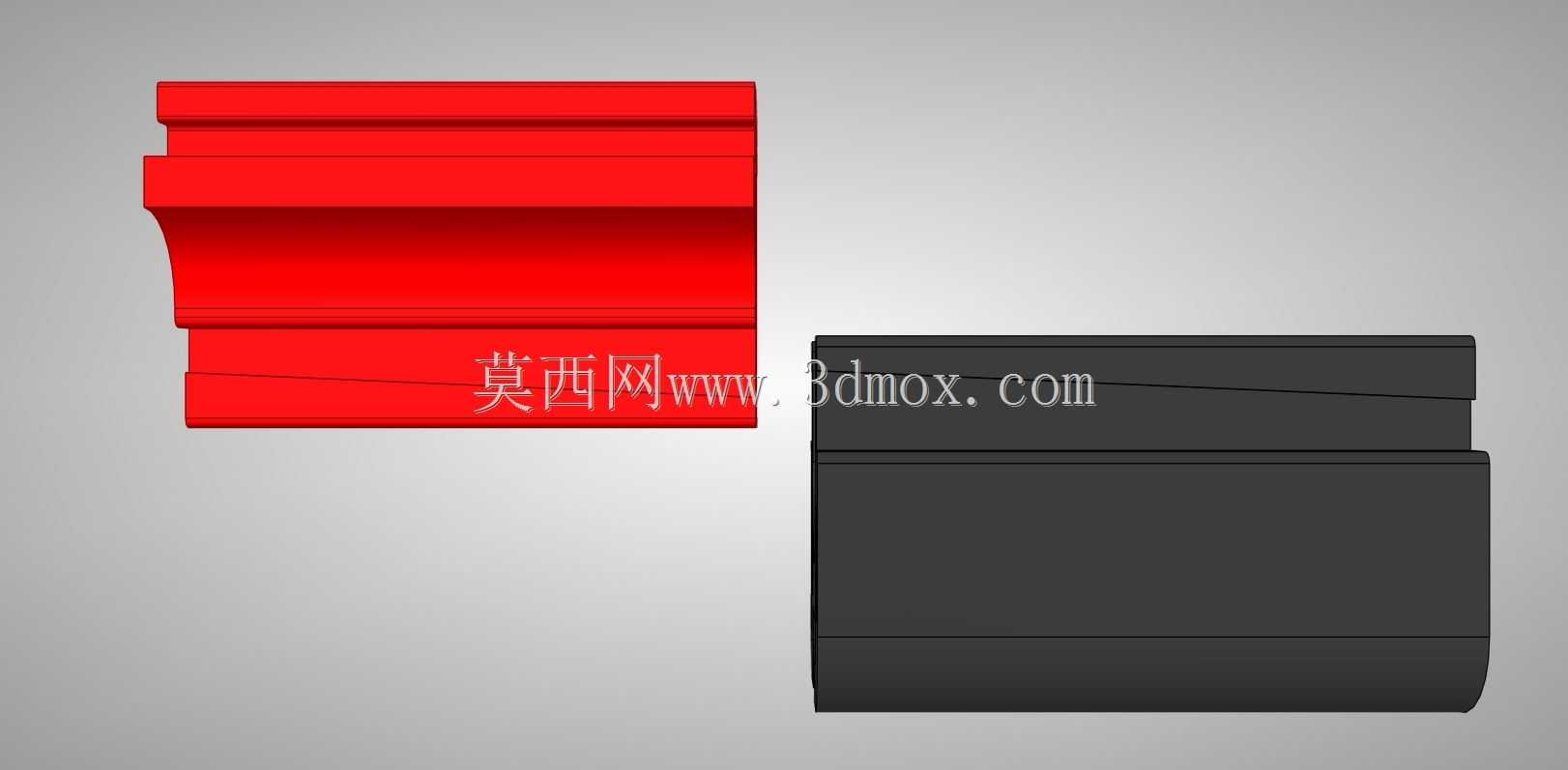

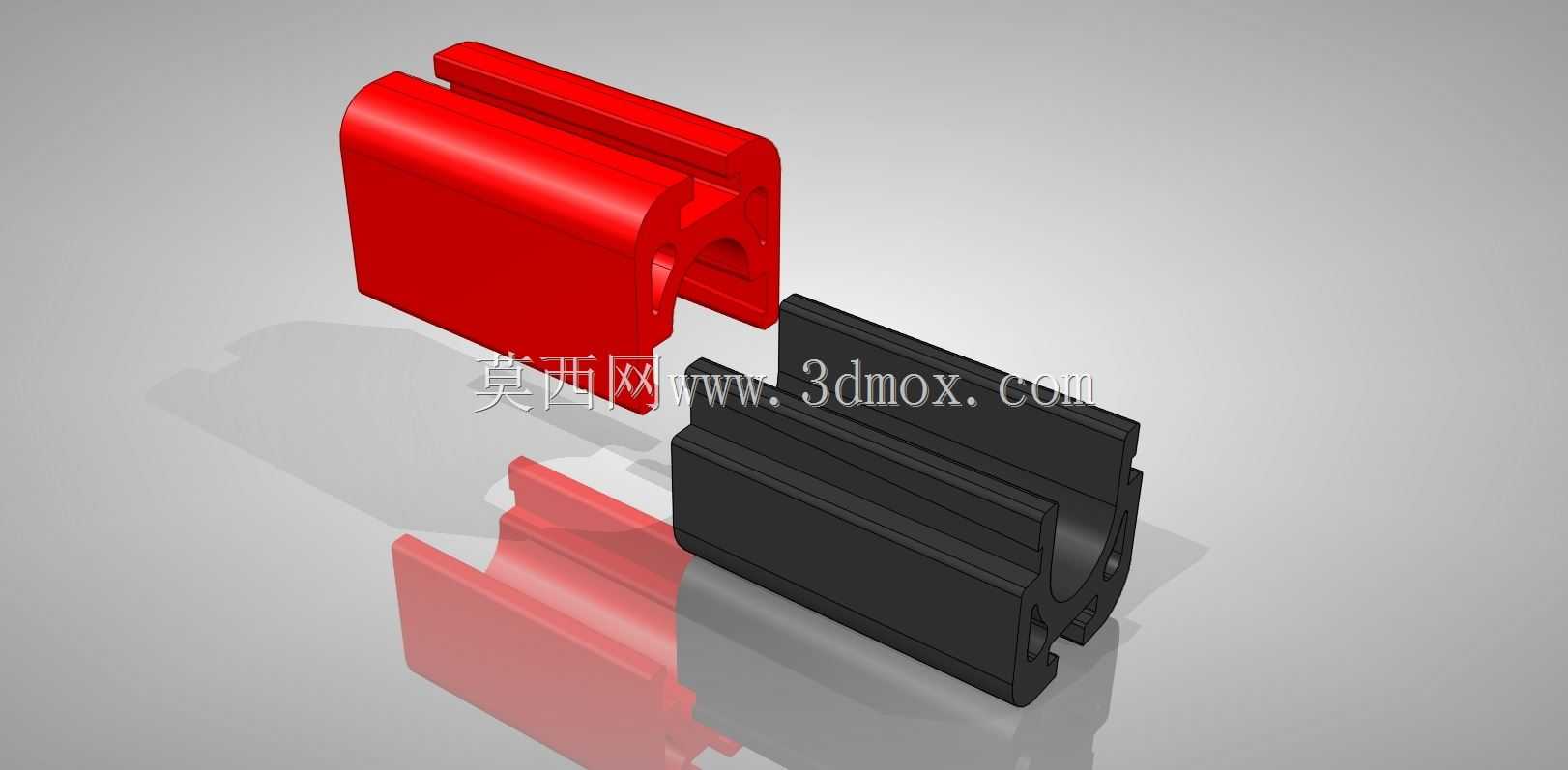

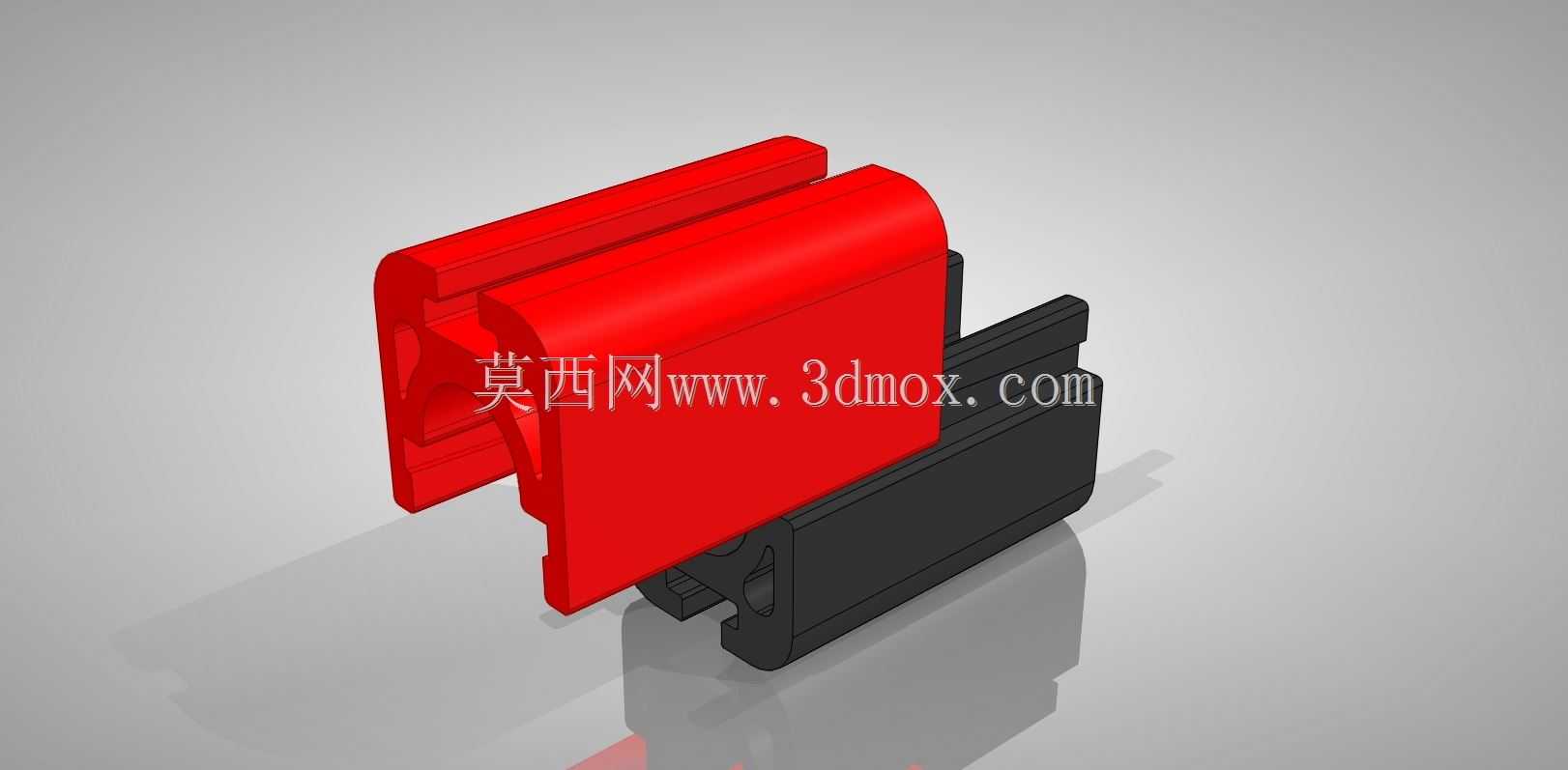

　　日常做设备外围防护、工装扶手配套的结构设计时，这类夹持固定件是出场率极高的小零件，很多刚入行的工程师容易忽略这类小结构的细节，最后现场安装时要么卡不紧扶手管，要么装拆效率极低，反而拖了整台设备的装配进度。这次做的这款夹持件，采用分体双色的结构设计，红色部分为外露的操作受力段，黑色部分为内嵌的卡合锁紧段，两个部件通过自身的卡扣结构嵌合为整体，不需要额外的螺丝或者粘接工艺，装配时直接对准卡槽按压到位即可完成组件组合，减少了零件数量的同时，也降低了供应链的采购管理成本。

　　从实际应用场景来看，这类夹持件主要用在工业设备的管状扶手安装、流水线工位的防护栏快速固定、工装台架的扶手高度调节点位，还有部分物流周转设备的扶手接驳位置，不需要在扶手管上打孔或者焊接固定座，直接通过夹持力抱紧圆管或者异型管外壁，就能实现扶手段的固定，后期调整扶手位置、更换扶手段的时候，只需要掰开夹持件的解锁位就能快速移位，不会在管材表面留下焊接疤痕或者钻孔的应力集中点，对于需要频繁调整工位布局的生产线来说，这种无损伤的固定方式优势非常明显。

　　设计思路上，首先考虑的是夹持力的可靠性，红色的外露部分采用韧性更好的工程塑料材质，操作人员按压或者扳动解锁的时候，不会因为反复受力出现脆断，结构上做了圆弧过渡的受力面，手指接触的位置没有尖锐棱角，操作时的施力手感更舒适；黑色的内嵌卡合部分采用刚性稍高的耐磨材质，和管材接触的内壁做了细密的防滑齿纹，当夹持件扣合到位后，齿纹会轻微嵌入管材的外壁表层，即使扶手受到横向的冲击力或者人员倚靠的垂直载荷，也不会出现沿管材轴向滑动或者周向转动的情况。两个部件的嵌合位置做了互锁的倒扣结构，扣合后不会因为长期的震动出现分体脱落的问题，倒扣的导入角做了15度的斜度，装配时不需要专用工具，手工按压就能听到到位的卡扣声，一线装配工人不需要额外培训就能快速完成组装。

　　尺寸与安装边界方面，这款夹持件的适配管径覆盖常用的25mm到30mm的圆管，也可以适配对应尺寸的方管，整体的外轮廓宽度控制在42mm，突出扶手管外壁的高度不超过28mm，不会因为零件突出过多造成人员通行的磕碰，安装时不需要预留太大的操作空间，即使是扶手和设备面板间距只有35mm的狭窄位置，也能顺利完成装拆。夹持件的开合行程设计为8mm，解锁时只需要施加15N左右的按压力就能张开卡爪，扣合后自身的抱紧力可以达到120N，完全能满足常规扶手的承重要求，即使是成年人全身倚靠在扶手上，夹持件也不会出现松脱。和管材接触的内壁做了0.5mm的容差设计，即使管材外径存在±0.3mm的制造公差，也能保证稳定的夹持效果，不会因为管材尺寸偏小出现夹不紧，或者尺寸偏大扣不上的问题。

　　在实际的选型匹配中，还要注意使用场景的环境温度，这款结构采用的工程塑料材质可以在-10℃到60℃的环境下长期工作，普通的车间生产环境、仓储物流环境都能适配，如果是有特殊腐蚀要求的场景，只需要更换对应耐腐材质的原料，不需要修改整体的结构尺寸，就能直接适配不同的工况需求。很多时候这类小夹持件的结构合理性，直接影响了整台设备的装配效率和后期维护成本，做结构设计的时候不能只盯着核心的传动、承重部件，这类和安装、人机交互相关的小零件，反而更能体现设计的细致程度。
