电机传动用单齿啮合齿轮结构设计

　　在小型伺服传动、精密仪器进给机构这类对传动方向一致性有严格要求的场景里，齿轮的啮合定位精度直接决定整套传动链的运行可靠性，很多现场调试遇到的传动卡顿、换向偏移问题，追根溯源往往是齿轮啮合段的齿形设计没有匹配安装边界的约束，导致运行中出现齿面滑移、啮合错位的情况。这套单齿齿轮结构的设计，核心出发点就是解决电机输出端齿轮传动的方向保持问题，避免常规多齿啮合在频繁启停、正反向切换工况下出现的齿侧间隙累积误差，让传动输出的方向始终保持在设计允许的偏差范围内。从实际应用场景来看，这类单齿结构常被用在小型精密传动的定位环节，比如微型进给装置的角度定位、小型自动化设备的间歇传动工位，不需要大扭矩传递的场景下，

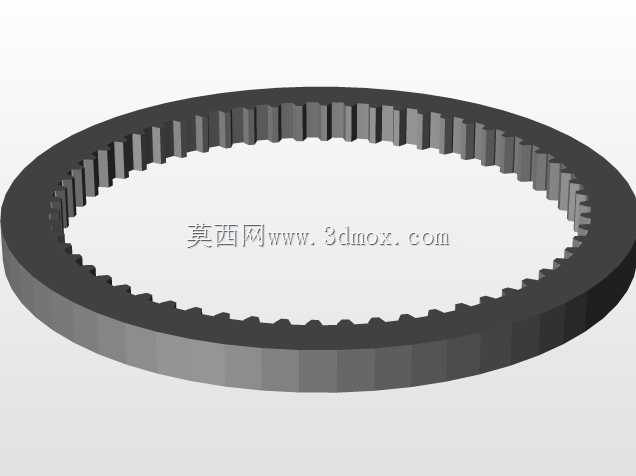

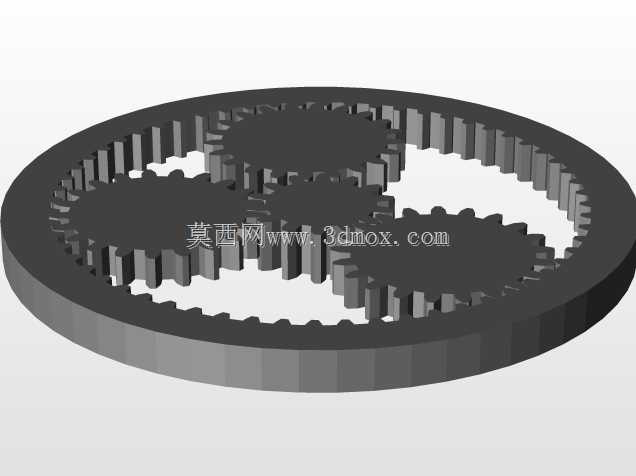

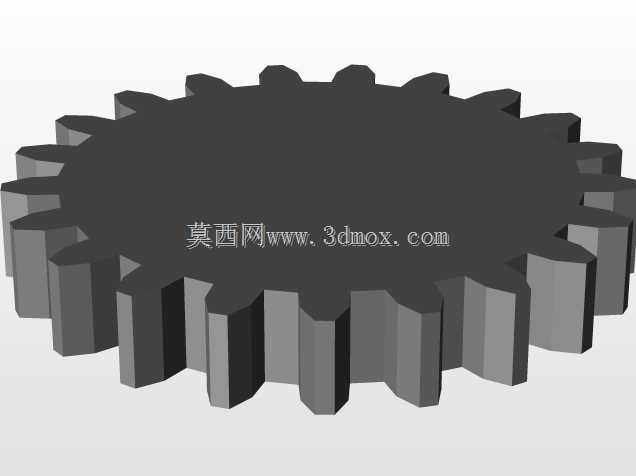

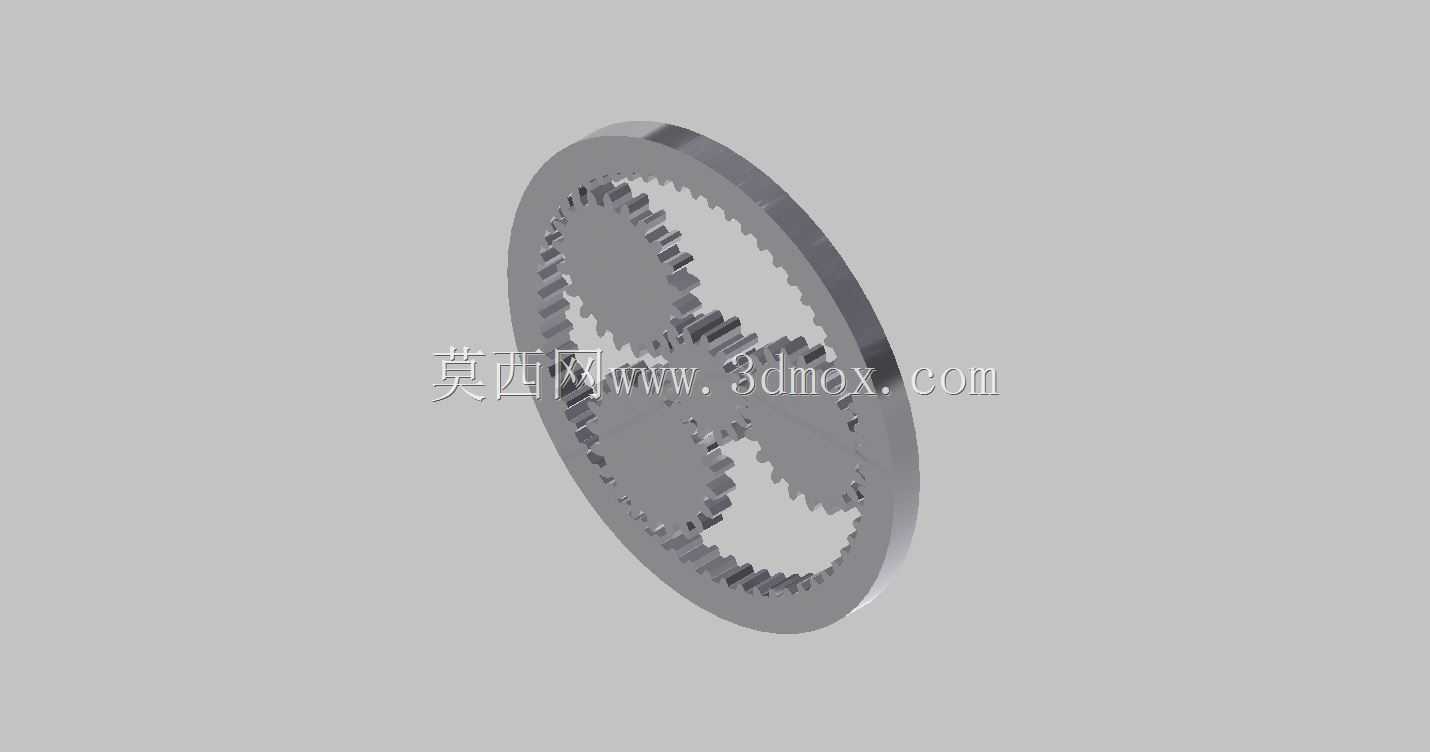

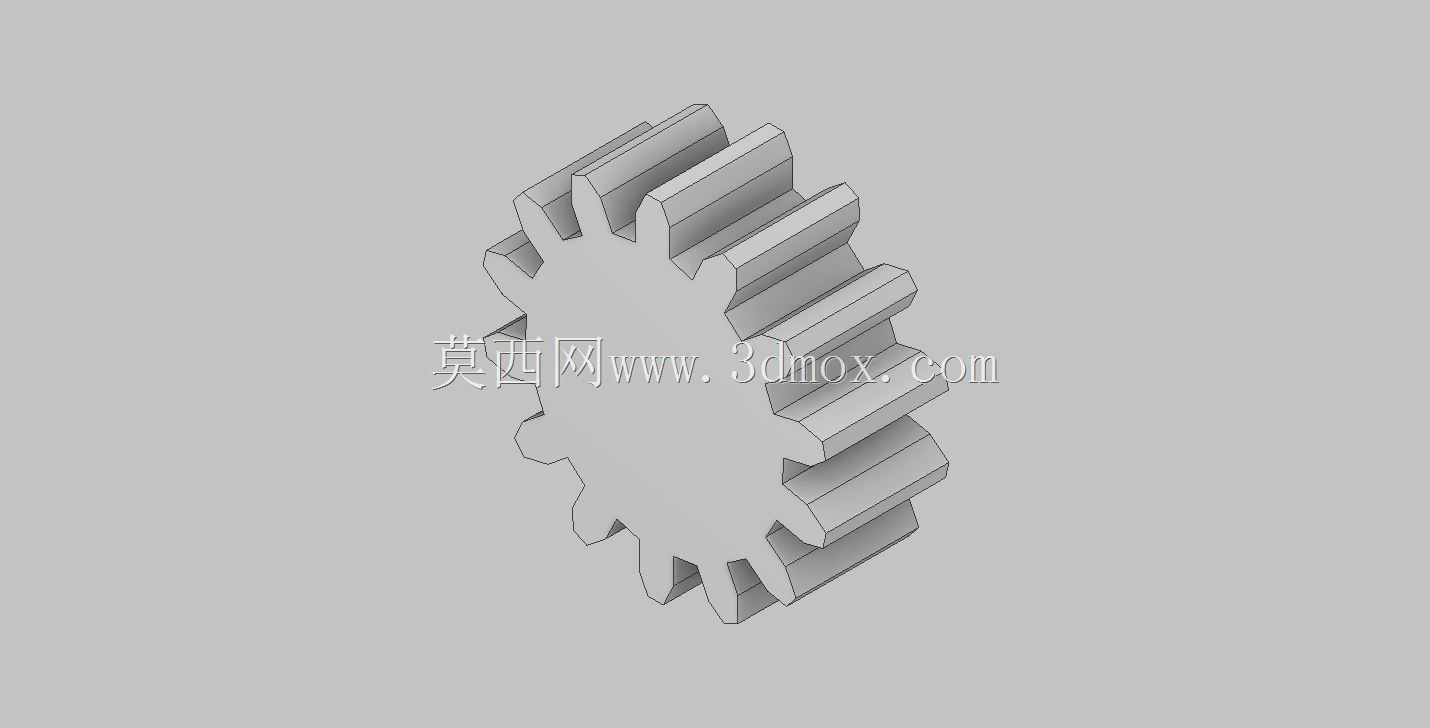

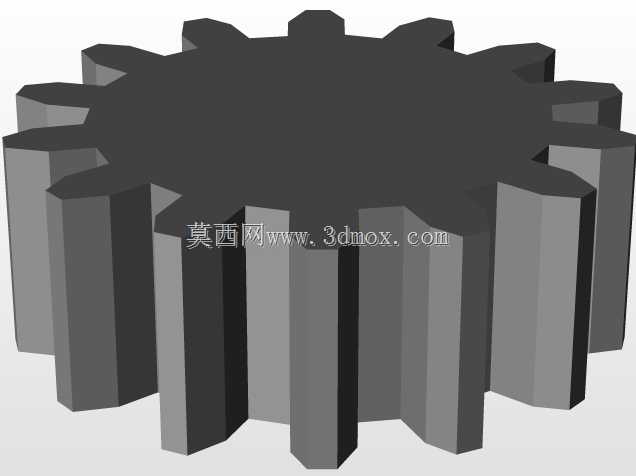

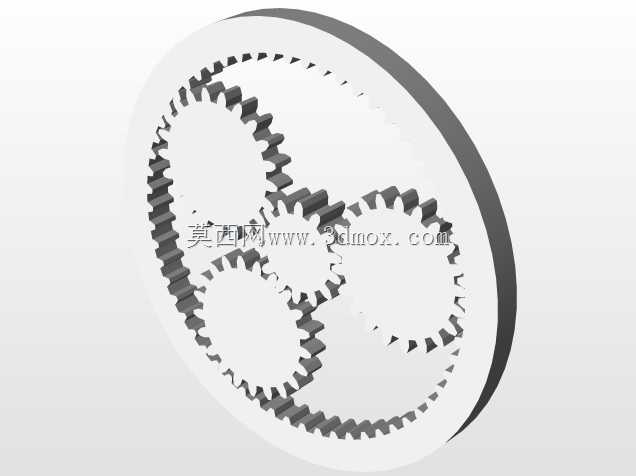

　　单齿啮合的结构能把传动间隙控制到极小的范围，相比常规全齿齿轮，它的啮合接触段更短，在需要定点锁止、定向传动的工位上，能减少不必要的齿面摩擦损耗，也能降低传动过程中的回程误差。设计过程中首先要考虑的是安装边界的约束，齿轮的内孔尺寸要匹配常用微型电机的输出轴径，齿顶圆、齿根圆的尺寸要和配套的内齿圈、啮合齿件的安装间距适配，不能出现安装后齿面干涉或者啮合脱开的问题。齿形的设计上，单齿的齿廓曲线采用渐开线齿形，保证啮合过程中传动比的稳定，齿厚的取值要结合传递扭矩的大小核算，避免运行中出现齿根断裂的情况，同时齿端做了小倒角处理，方便装配时的啮合导入，不会因为装配对位的微小偏差出现卡齿的问题。配套的结构里包含了啮合用的内齿圈、

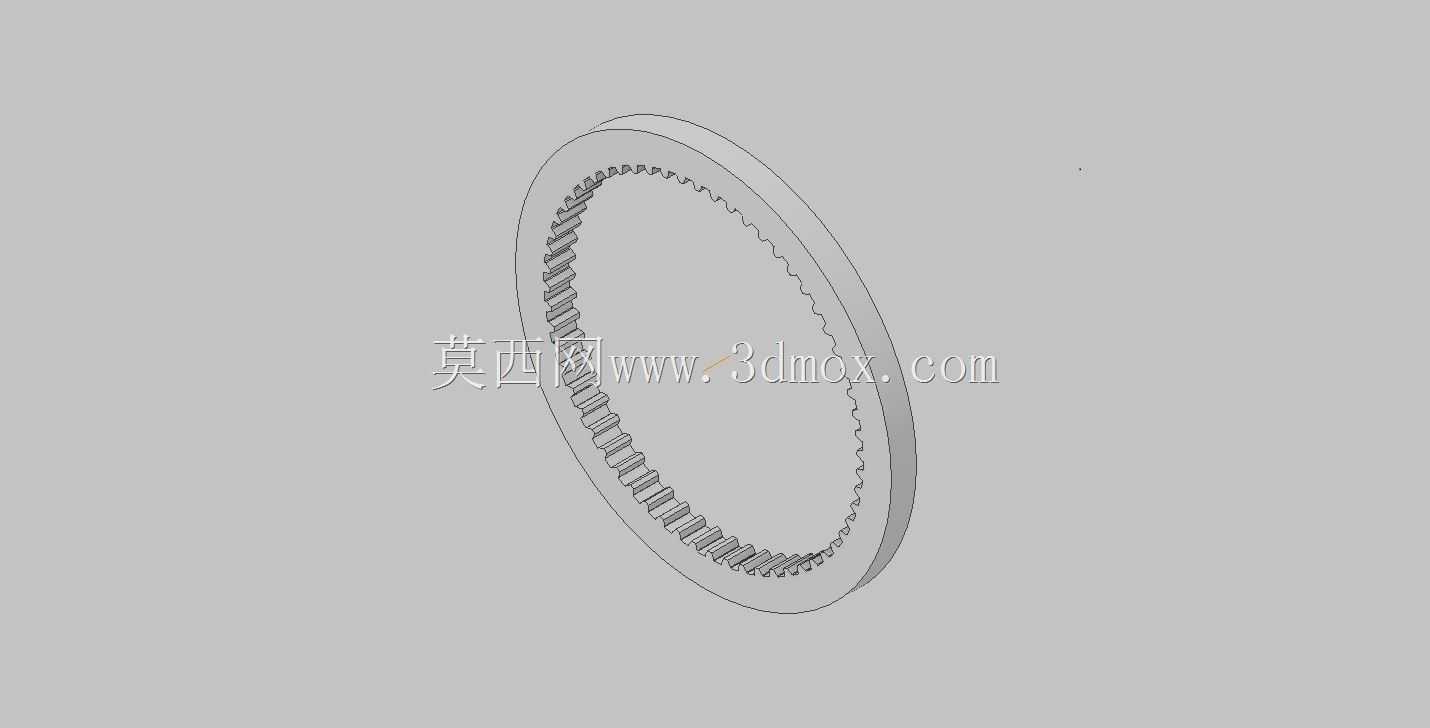

　　定位挡圈以及固定销轴，整套组件装配后，单齿和内齿圈的啮合段刚好对应设计要求的传动行程，当电机输出转动时，单齿带动内齿圈完成设定角度的传动，行程结束后齿面脱离啮合，配合定位结构就能保持输出端的方向固定，不会因为负载波动出现位置偏移。外形尺寸的设计上，齿轮的轴向厚度要匹配安装腔体的宽度，不能超出安装槽的轴向边界，挡圈的尺寸刚好卡在安装槽的卡槽内，限制齿轮的轴向窜动，销轴的直径和安装孔的配合采用间隙配合，保证转动灵活的同时不会出现径向晃动。实际选型使用时，要注意这套结构的适用扭矩范围，因为单齿啮合的接触面积比全齿齿轮小，不适合大扭矩重载传动场景，更适合轻载、高精度定位的传动工位，装配时要保证齿面的清洁，避免铁屑、

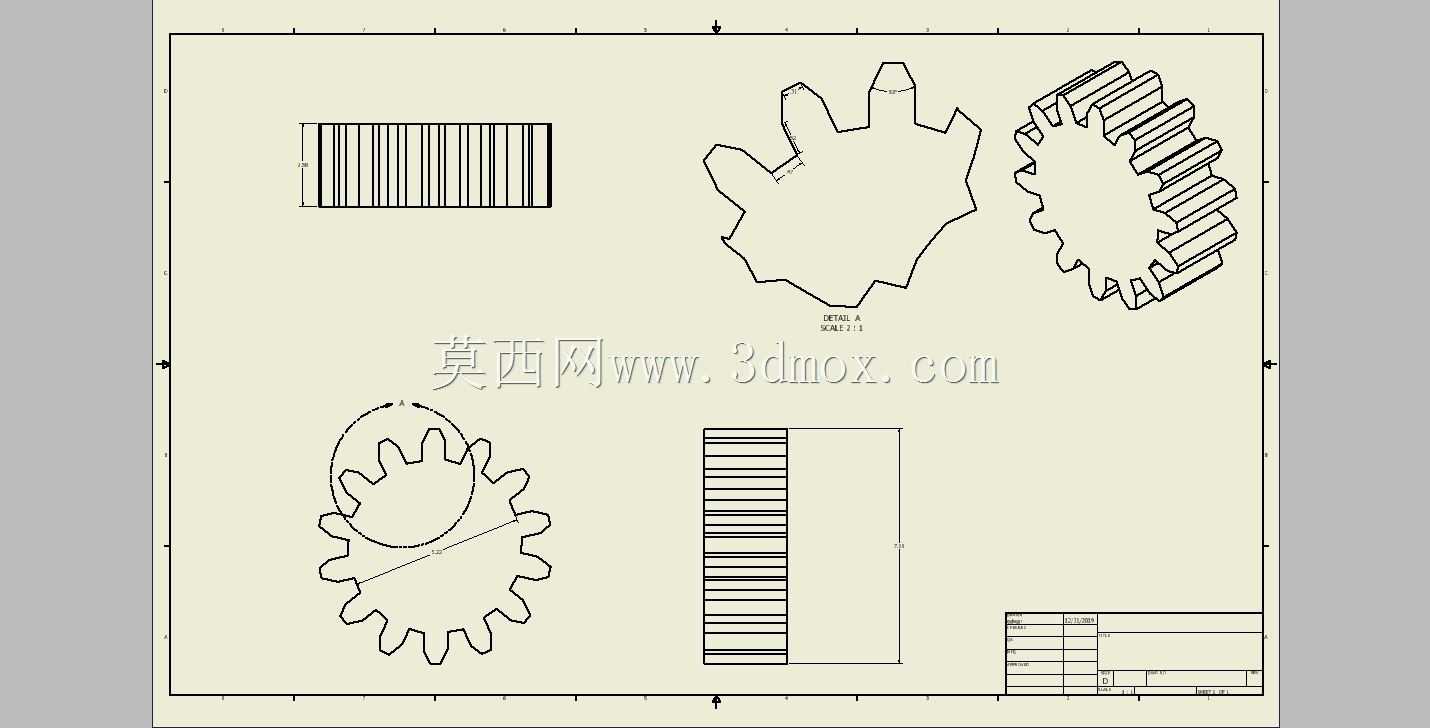

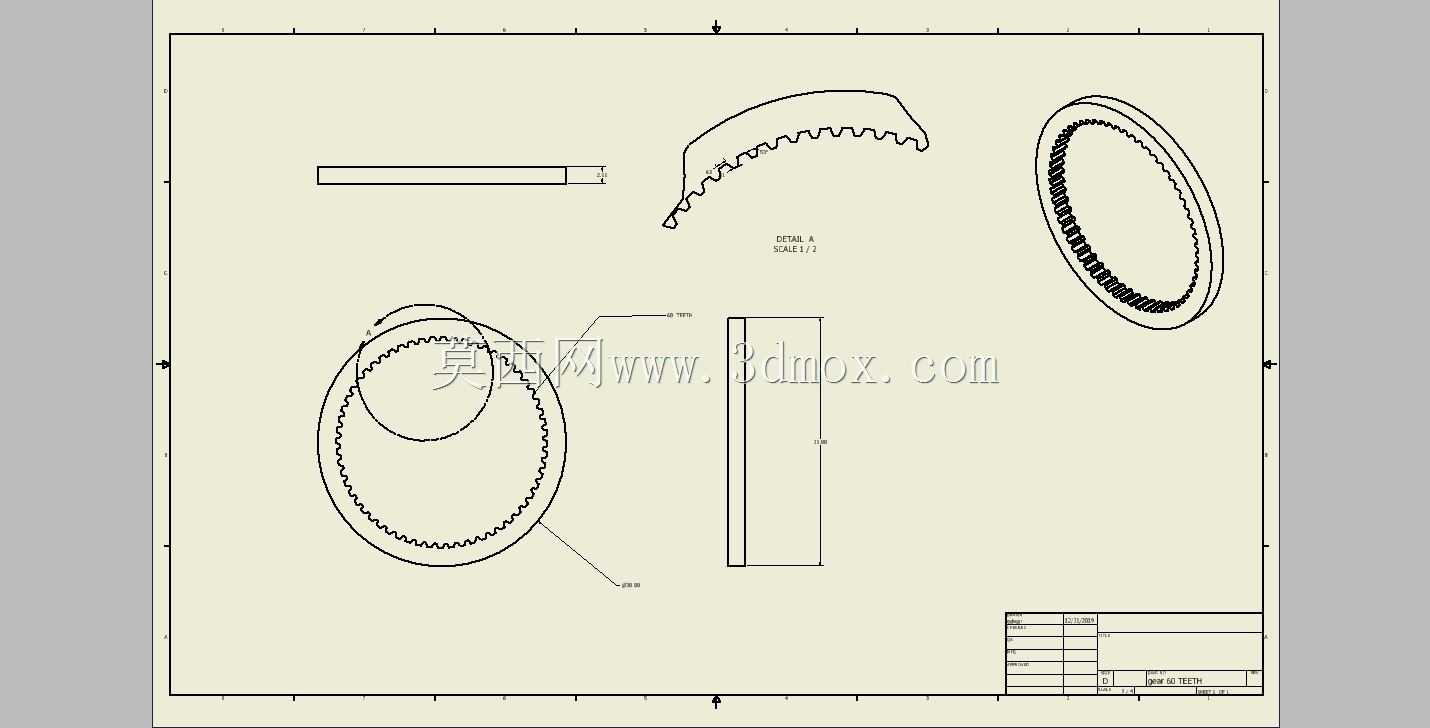

　　杂物进入啮合面造成齿面磨损，同时要在啮合面涂抹适量的润滑脂，降低长期运行的磨损量。从建模的细节来看，齿根的过渡圆角做了优化，避免应力集中导致的齿根疲劳损坏，内齿圈的齿形和单齿的齿形做了啮合干涉检查，确保全啮合行程内没有干涉点，各个配合面的粗糙度要求也结合实际加工工艺做了匹配，保证加工后的零件能顺利装配，不需要额外的修配工作。很多工程师在做这类定向传动结构时，容易忽略啮合退出段的齿形设计，导致传动行程结束后出现齿面刮蹭的问题，这套结构在单齿的进出端都做了修形处理，啮合导入和退出过程都很平滑，不会出现冲击、卡滞的情况，能有效提升整套传动机构的运行稳定性，延长零件的使用寿命。在安装边界的适配性上，这套齿轮组件的安装孔位、配合尺寸都参考了常规微型传动机构的通用安装尺寸，能直接替换同规格的常规齿轮组件，不需要对原有安装结构做大幅修改，降低了设备改造成本。
