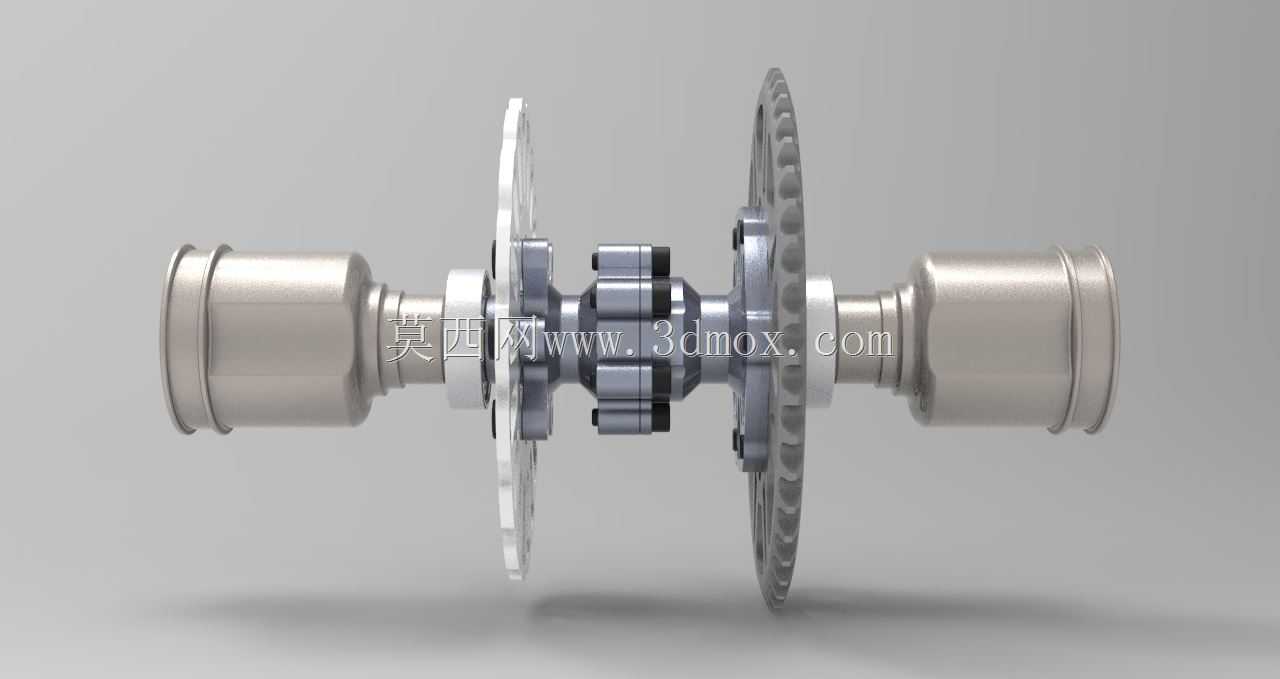

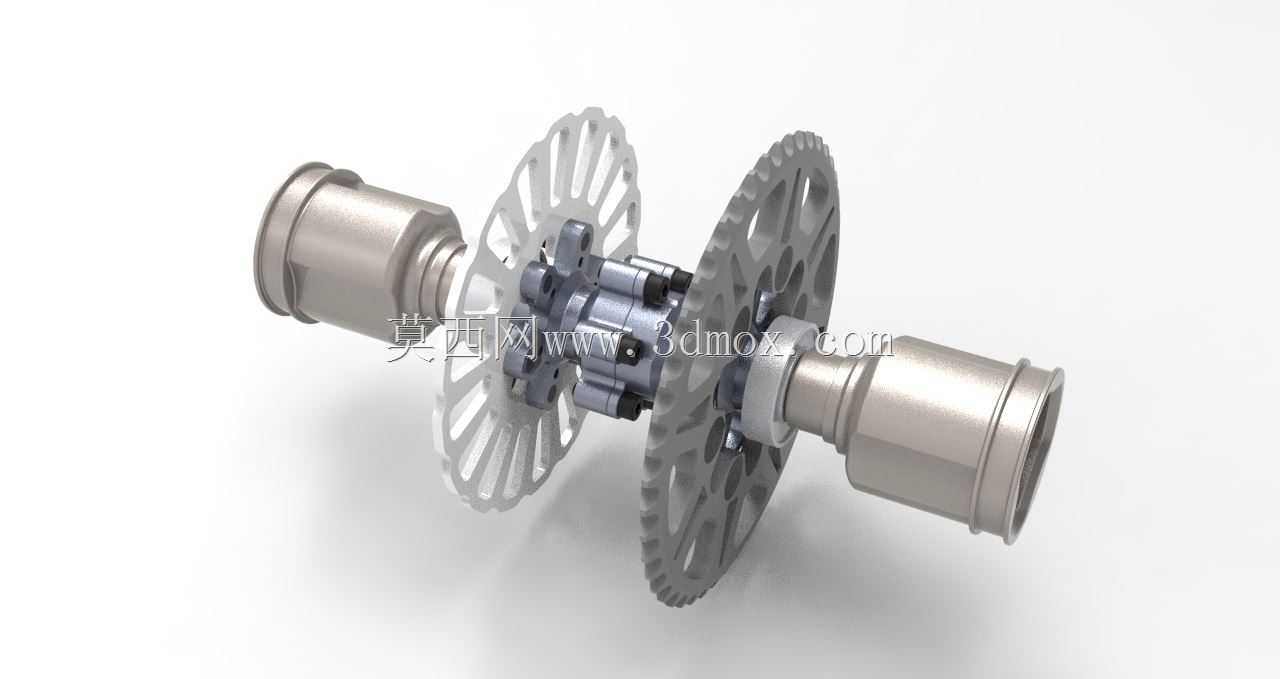

FSAE赛车滑阀式驱动差速传动结构

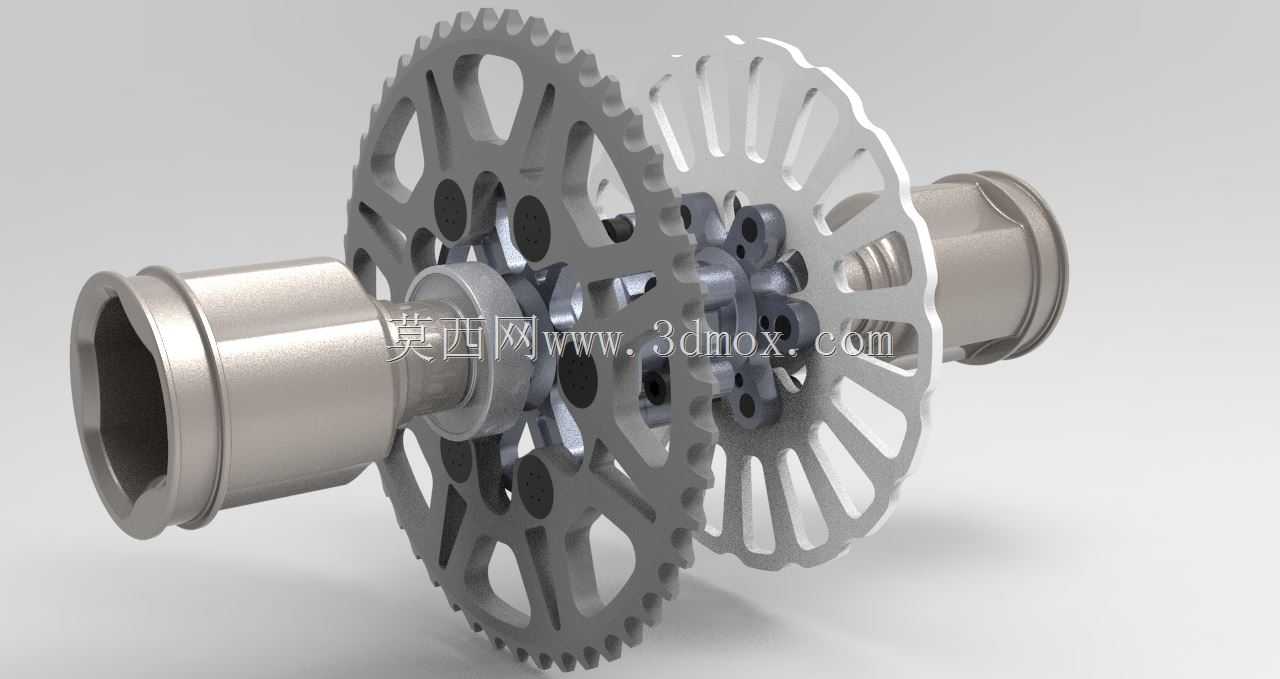

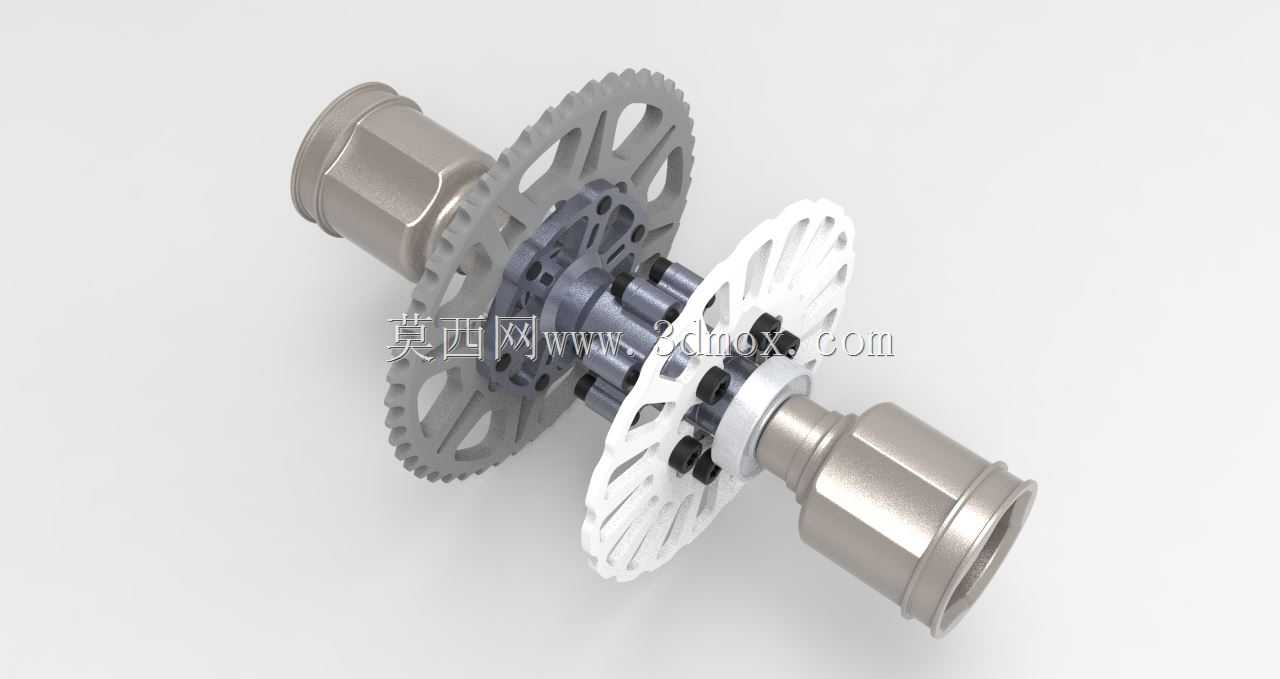

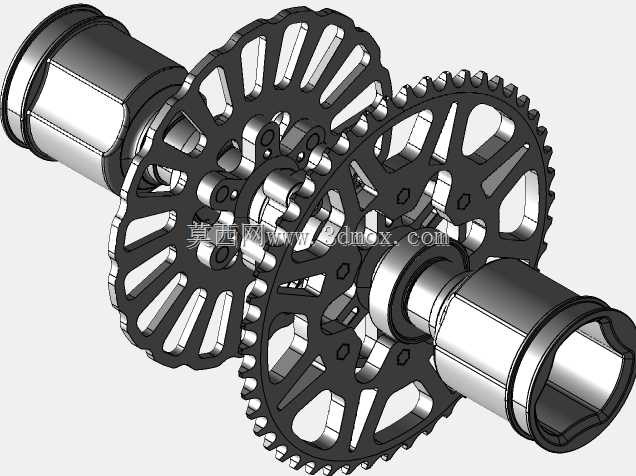

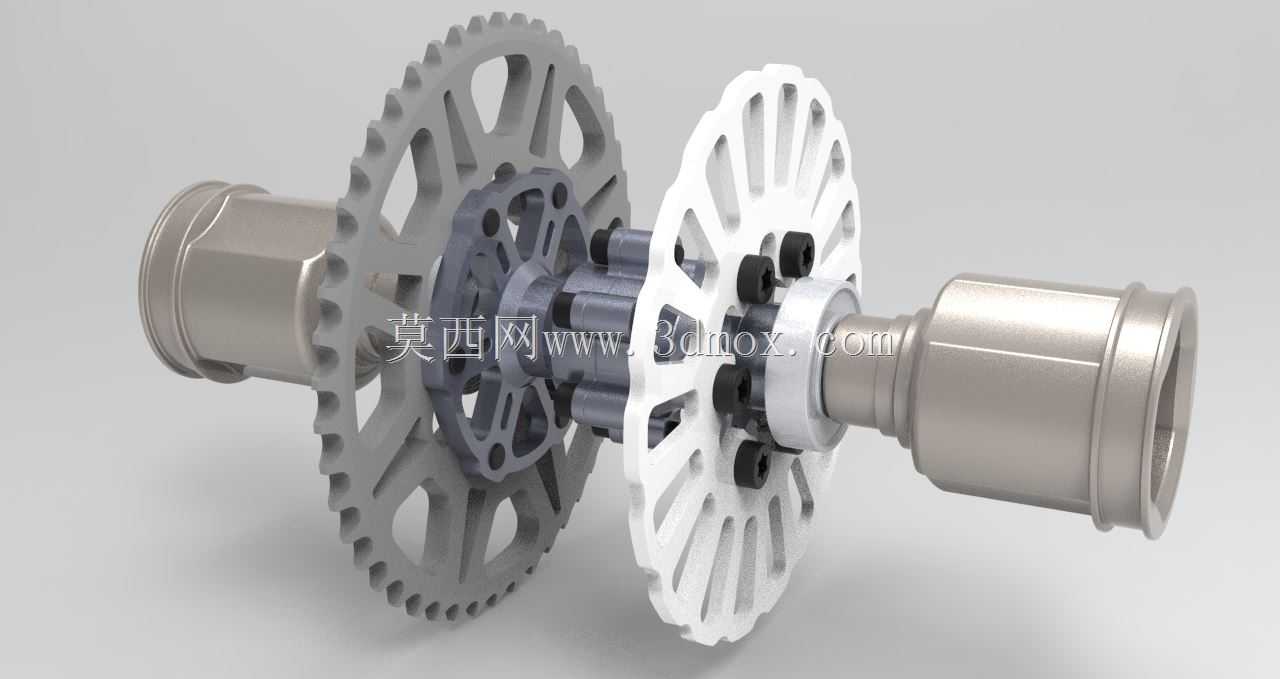

　　这套传动结构面向大学生方程式赛车的后轮驱动场景开发，核心采用滑阀式限滑差速逻辑，适配场地竞速、耐久赛等多工况下的动力传递需求，解决传统开式差速器在单侧车轮抓地力不足时动力流失的问题，同时兼顾轻量化与传动刚性的平衡。从实际装车的应用边界来看，该结构直接对接赛车后部的主减速大齿盘，两侧输出端连接轮轴与轮毂单元，整体安装空间被严格限制在赛车后车架的中部舱段内，轴向总长度控制在320mm范围内，最大回转直径为190mm，可适配10英寸轮辋的FSAE赛车后轴布局，安装法兰的螺栓孔位采用6孔均布设计，孔距匹配主流方程式赛车的轮轴连接标准，无需额外改制车架即可完成适配。

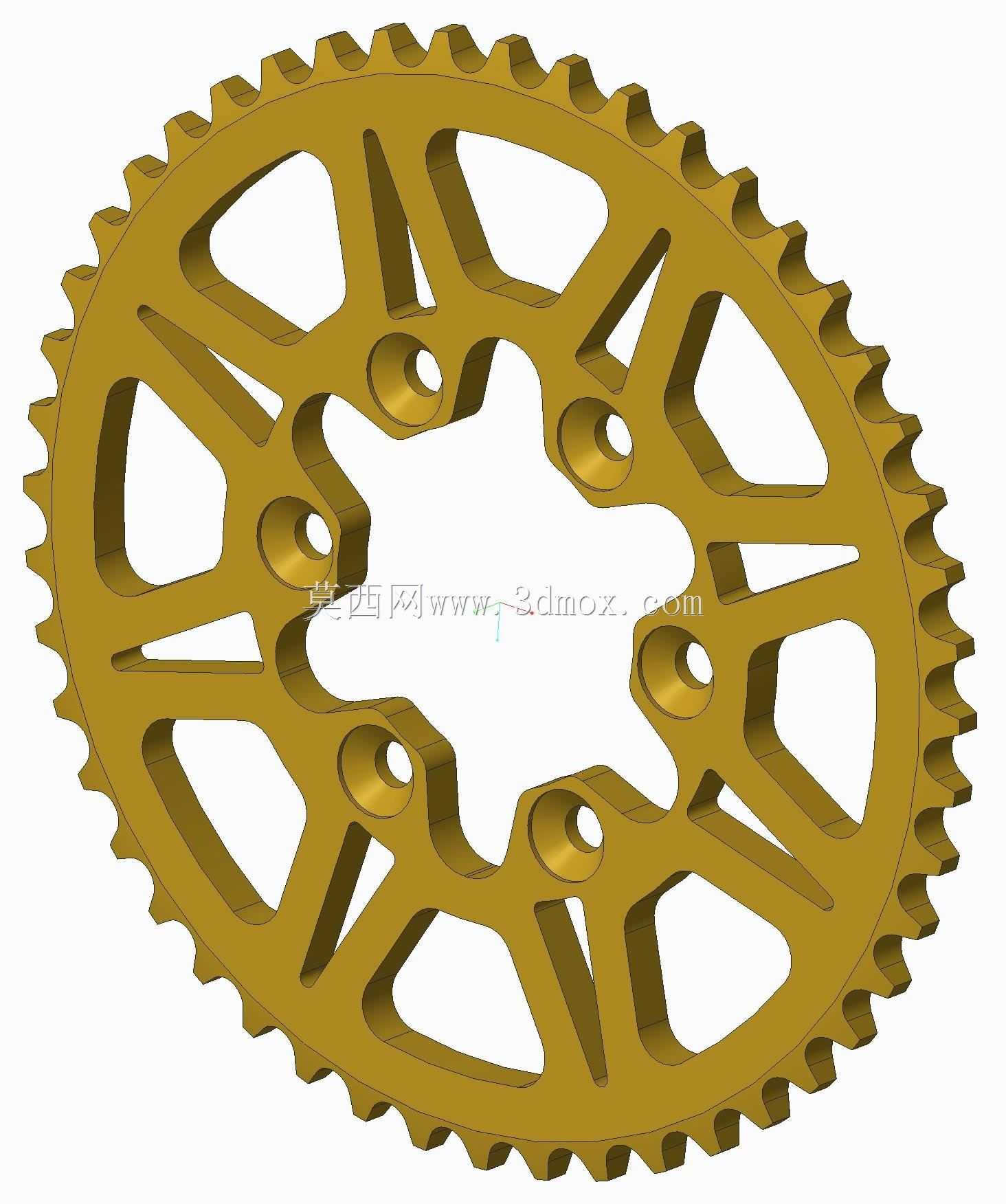

　　结构设计上，动力从大直径从动齿轮输入后，经差速器壳体传递至内部的滑阀式离合组件，两侧输出轴通过花键与摩擦片组连接，当两侧车轮出现转速差时，滑阀结构会根据转速差产生的离心力与油压变化，推动摩擦片组产生结合力，自动限制两侧车轮的滑转率，相比传统的托森差速器，该结构的锁止率可通过调整滑阀弹簧预紧力实现线性调节，适配干地、湿地不同抓地力的赛道需求。大齿盘采用斜齿设计，模数为2.5，齿面经过硬化处理，可承受峰值180N·m的输入扭矩，满足600cc排量级别赛车发动机的动力输出要求；差速器壳体采用镂空辐条式设计，在保证结构刚性的前提下尽可能降低旋转惯量，减少动力传递过程中的惯量损耗，两侧的输出轴采用空心结构设计，进一步降低非簧载质量，提升赛车的悬挂响应速度。

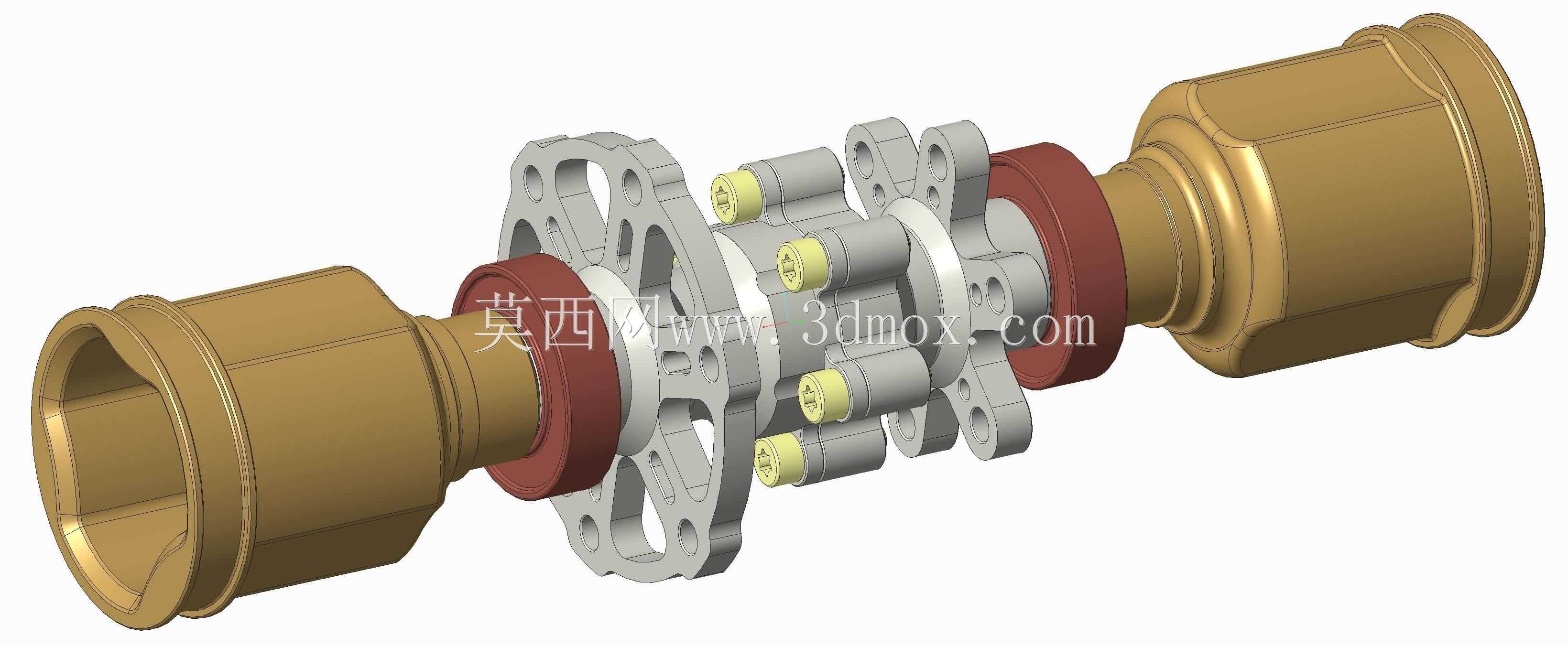

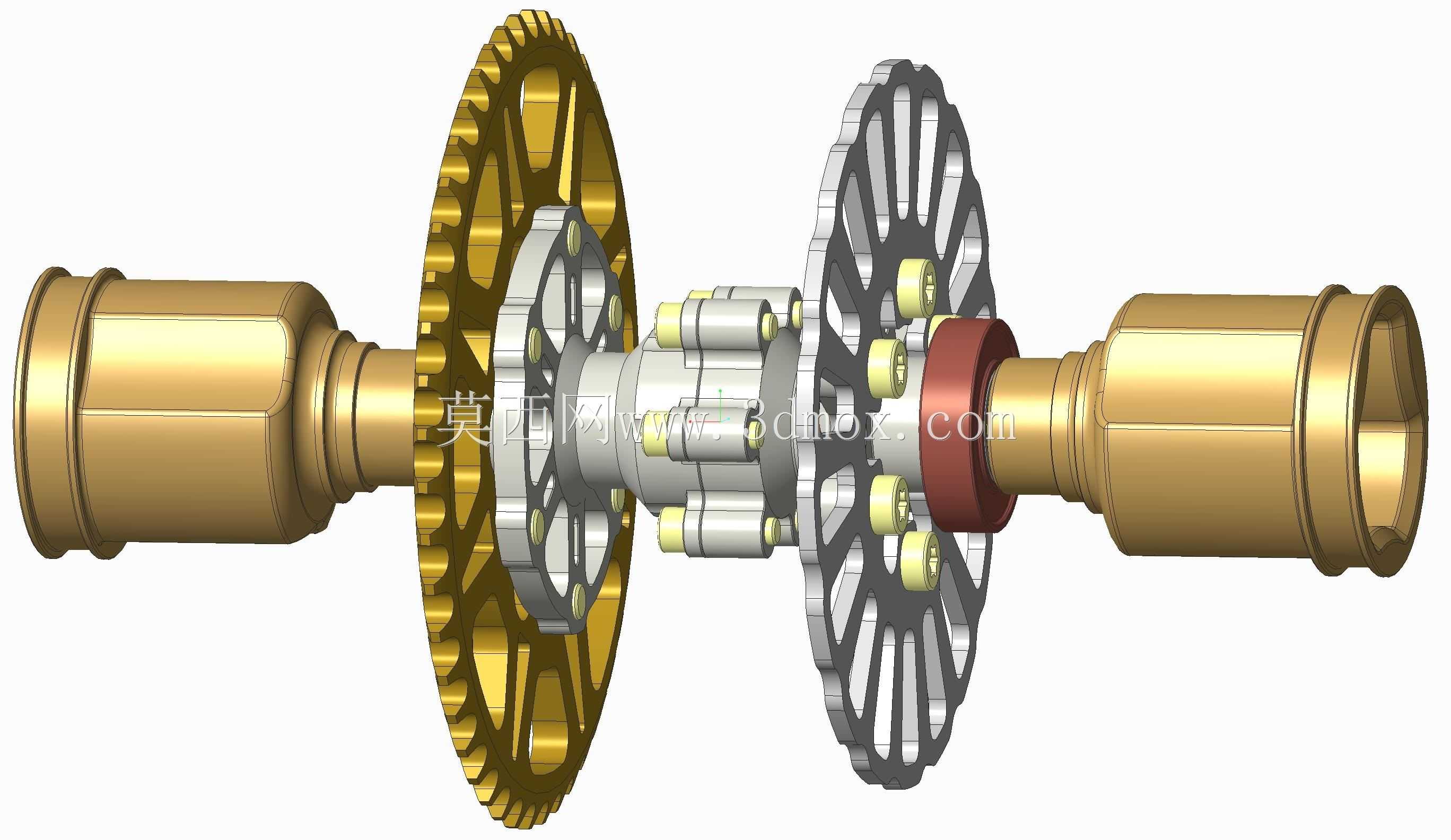

　　从装配逻辑来看，整套结构采用模块化设计，大齿盘通过螺栓固定在差速器壳体的左侧法兰面，滑阀组件集成在差速器壳体内部，两侧输出轴从壳体两端穿入后通过卡簧限位，摩擦片组交替布置在壳体与输出轴的花键上，滑阀的阀芯布置在差速器的中心轴线位置，随壳体同步旋转，当两侧车轮转速差超过设定阈值时，阀芯在离心力作用下轴向移动，推动压盘压紧摩擦片，实现动力向高抓地力车轮的转移。结构的润滑采用飞溅式润滑，差速器壳体上预留有多个油道孔，旋转过程中可将齿轮油带入内部摩擦片与滑阀区域，保证高负荷工况下的润滑与散热，避免长时间滑磨导致的摩擦片烧蚀问题。

　　在实际赛事场景中，该结构可在赛车过弯时自动调节两侧车轮的动力分配，内侧车轮不会因为载荷转移出现空转，出弯时可更早地全开油门，提升单圈成绩；在耐久赛的长距离行驶中，结构的磨损量控制在较低水平，摩擦片的使用寿命可满足整场赛事的使用需求，无需中途拆解维护。安装时需注意大齿盘与主减速主动齿轮的啮合间隙，调整范围控制在0.15-0.25mm之间，啮合接触斑点沿齿高方向不小于40%，沿齿长方向不小于60%，避免出现啮合异响与齿面异常磨损的问题；两侧输出轴的同轴度公差需控制在0.05mm以内，防止高速旋转时出现振动，影响传动效率与轴承寿命。
