带有限元位移分析结果的盘状圆柱齿轮

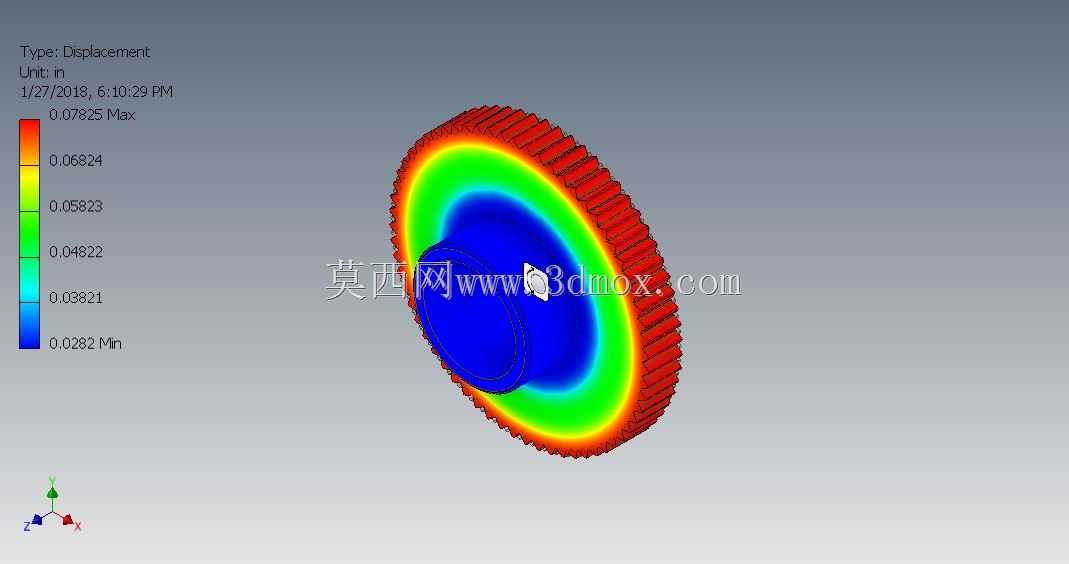

　　在各类回转传动设备的动力传递链路中，盘状圆柱齿轮是应用覆盖范围极广的基础传动零件，从常规的轻工输送设备、中小型机床主轴传动箱，到农用机械的动力分配单元、工程机械的辅助传动机构，都能见到这类结构的齿轮身影，它的核心作用是在平行轴之间传递旋转扭矩，通过轮齿的连续啮合实现固定传动比的动力输送，同时可根据啮合参数的匹配调整输入输出端的转速与扭矩配比，满足不同工况下的动力传输需求。从本次呈现的模型来看，设计阶段已经完成了静力学位移仿真分析，云图直观呈现了齿轮在额定载荷作用下的各部位位移分布规律：轮齿外缘区域的位移量最大，沿着齿圈径向向内逐步递减，轮毂安装区域的位移量最小，这一分布规律完全符合盘类齿轮受周向啮合力作用下的变形特征，

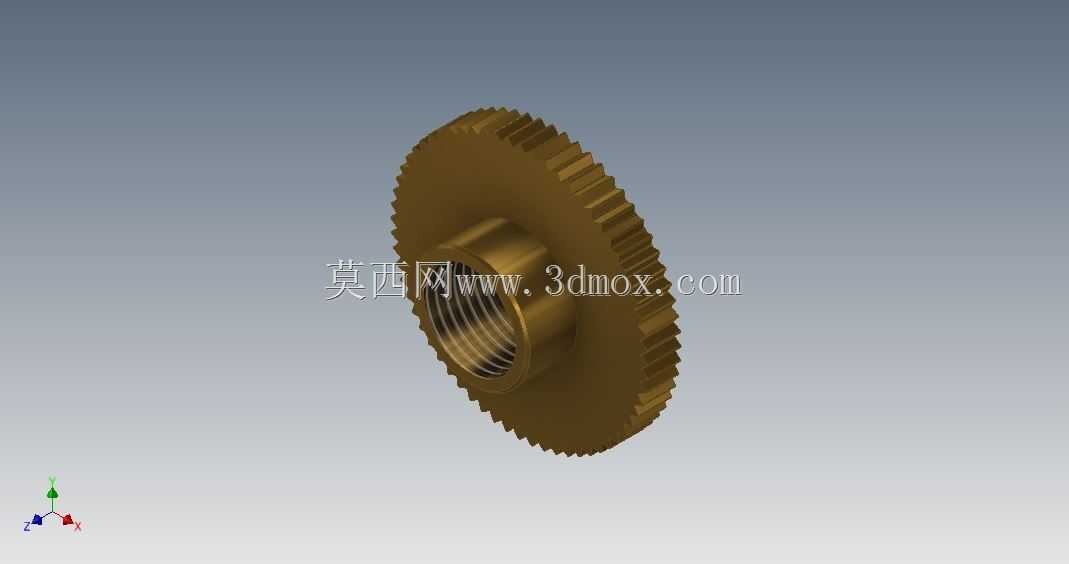

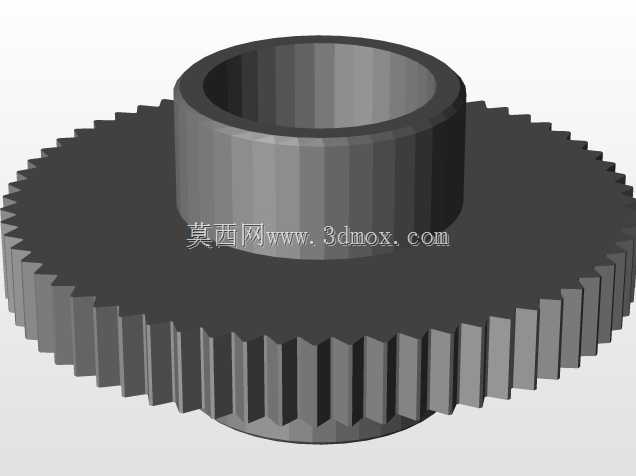

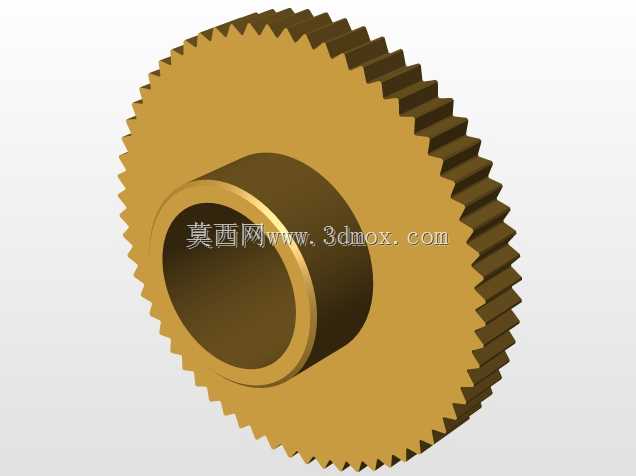

　　也能为后续的结构优化、强度校核提供直观的数据参考。在结构设计思路上，这类盘状齿轮采用了轮毂、辐板、齿圈一体化的结构形式，中间的轮毂部位设置有与传动轴配合的安装孔，用于实现齿轮与轴的周向固定与轴向定位，通常会配套键槽结构来传递扭矩，避免齿轮与轴之间出现相对转动；连接轮毂与齿圈的辐板采用了等厚度的盘状结构，在保证整体结构刚度的前提下尽可能降低零件自身重量，减少回转过程中的不平衡量，降低传动过程中的振动与噪声；外侧的齿圈部分加工有标准渐开线圆柱轮齿，齿向为直齿形式，这类直齿结构的齿轮加工难度低，装配时的轴向定位要求宽松，不存在轴向分力，对支撑轴承的轴向载荷要求更低，适合中低速、中等载荷的传动场景。从安装边界的角度考虑，

　　这类齿轮的轮毂内孔尺寸需要与配合轴的轴径做公差匹配，通常采用过渡配合或者小间隙配合的公差等级，既保证装配的便利性，又能避免运行过程中出现偏心晃动；齿顶圆直径需要与传动箱内部的预留安装空间匹配，避免齿轮转动过程中与箱体内壁或者其他相邻传动零件发生运动干涉；齿轮的轴向厚度需要与轴上的安装位置长度匹配，配套轴用挡圈或者轴肩实现轴向定位，防止运行过程中出现轴向窜动影响啮合精度。在实际工况应用中，这类齿轮的啮合精度直接影响整套传动机构的运行稳定性，设计阶段通过有限元仿真提前预判不同载荷下的变形量，能够在结构设计阶段就对辐板厚度、轮毂长度、齿宽等参数做针对性调整，比如当仿真发现齿圈部位位移量超出许用值时，可以适当增加齿宽或者调整辐板的过渡圆角，

　　降低应力集中的同时提升整体结构刚度，避免运行过程中出现轮齿过度变形导致的啮合冲击、齿面磨损加剧甚至断齿的问题。另外从仿真结果的分布来看，位移量从齿顶到轮毂的渐变过程也验证了载荷传递的路径合理性，啮合力作用在轮齿部位后，通过齿圈传递到辐板，再经由辐板传递到轮毂，最终传递到传动轴上，整个传力路径没有出现明显的应力突变区域，说明结构的过渡设计较为合理，没有尖锐的直角过渡区域，能够有效降低应力集中系数，提升零件的疲劳使用寿命。对于从事传动结构设计的工程师而言，这类带仿真结果的齿轮模型能够直观展示结构参数与受力变形之间的对应关系，在进行同类型齿轮设计时，可以参考这类变形分布规律，在满足传动扭矩要求的前提下，优化零件的结构尺寸，平衡零件刚度、重量与加工成本之间的关系，比如在载荷较小的应用场景下，可以适当减小辐板厚度，降低零件的材料消耗与转动惯量，提升传动系统的响应速度；在载荷较大的应用场景下，则可以适当增加辐板厚度与齿宽，提升零件的承载能力，避免过载失效。同时这类直齿盘状齿轮的加工工艺性较好，既可以采用滚齿、插齿的常规机加工工艺制作，也可以在批量较大的场景下采用精锻工艺成型齿坯后再做精加工，能够适配不同生产规模的制造需求，在通用机械传动领域有着极强的适配性。
