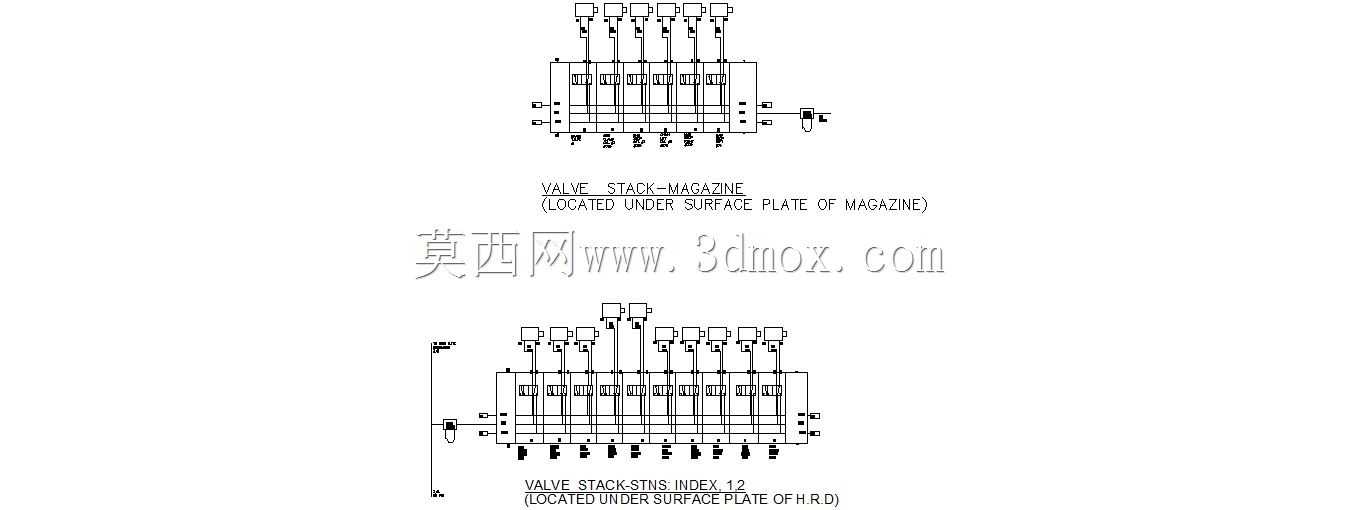

气动阀组集成气路航线连接布局设计

　　在自动化生产线的气动控制单元搭建环节，阀组的气路布局合理性直接决定整套气控系统的响应速度、维护便捷性与运行稳定性，这套集成式气动阀组的气路航线设计，正是针对多工位并行气控需求做的针对性布局优化。日常应用场景覆盖非标自动化装配线、多工位夹具集群控制、小型加工单元的气动执行件驱动等场景，这类场景往往需要同时控制十余个甚至更多气缸、气爪等气动执行元件，若采用分散式阀件布置，会导致管路杂乱、压力损失大、故障排查难度高，而集成式阀岛搭配规整的气路航线设计，能很好解决这些痛点。

　　从实际用途来看，这套气路布局的核心作用是将气源输入的压缩空气，通过阀组内的各个电磁阀通断控制，精准分配到对应工位的气动执行元件，实现不同执行件的动作时序匹配，比如装配线上的工件顶升、夹紧、移位、避让等动作，都需要通过这套阀组的气路通断来完成逻辑控制。设计过程中首先考虑的是阀组的安装边界，整体阀组采用层叠式集成结构，所有阀件统一安装在汇流板上，汇流板的公共气路直接连通主进气口，省去了每个阀件单独接主气源的管路，整体安装宽度根据阀件数量做适配，单阀宽度符合常规气动电磁阀的安装尺寸标准，整体阀组的安装孔位预留了足够的固定空间，可直接安装在设备的气动控制仓内或者设备侧方的安装立板上，不需要额外做复杂的转接支架。

　　气路航线的设计思路遵循最短路径、最少交叉、便于识别三个核心原则，主进气路径从汇流板侧端的主进气口接入后，直接连通汇流板内部的公共气腔，每个阀件的工作气口通过独立的输出管路连接到对应执行元件，管路排布时沿着阀组的出线侧做规整的成束布置，不同压力等级的气路做分层排布，避免管路交叉导致的后期维护理线困难。同时在阀组的排气端统一设置排气汇流口，可集中连接消音器或者排气净化装置，避免分散排气导致的车间噪音污染以及排气带油影响周边设备。

　　从功能特性上看，这套布局的阀组支持单阀单独更换，不需要拆解整个阀组的管路，维护时只需要断开对应阀件的固定螺丝即可完成替换，大幅缩短故障停机时间；气路路径的优化让每个阀件到执行元件的管路长度差控制在极小范围内，保证各个工位的气动执行件动作响应一致性，避免因为管路长度差导致的动作时序偏差，这在多工位同步动作的场景下尤为重要，比如多工位同步夹紧的夹具，若各个气缸的进气路径长度差过大，会导致夹紧动作不同步，出现工件定位偏移的问题。

　　设计时还考虑了安装空间的预留，阀组的接线端预留了足够的电磁阀接线空间，可直接插接阀组专用的接线端子排，不需要额外弯折线缆，管路的弯曲半径符合气动管路的最小弯曲半径要求，避免管路弯折导致的气路通径变小、压力损失增大的问题。同时在气路航线的标识上，每个输出管路都对应阀件的编号做标识，和电气控制的IO点编号一一对应，后期排查故障时可以快速对应到具体的阀件与管路，不需要逐根梳理线路。

　　在实际设备配套中，这类集成阀组的气路布局往往和设备的气动控制逻辑做匹配设计，阀件的数量根据执行元件的数量做冗余配置，预留1-2个备用阀位，方便后期设备改造增加气动执行件时不需要重新更换整个阀组汇流板，只需要在备用位加装阀件即可。汇流板的材质选用硬质阳极氧化铝合金，在保证整体结构强度的同时减轻重量，避免安装后对设备安装板造成过大的负载，同时铝合金的抗腐蚀性能可以适配车间内的潮湿、少量切削液飞溅的工况，延长阀组的整体使用寿命。

　　气路连接时所有管路接头采用快插式结构，和阀组的输出气口匹配，安装时只需要将对应外径的气管插入接头即可完成密封，不需要额外缠绕生料带或者打密封胶，提升装配效率的同时也避免密封杂物进入气路导致阀件堵塞。主进气管路的通径根据所有阀件同时工作时的最大耗气量计算选型，保证大流量用气时主气路的压力损失控制在允许范围内，避免出现多个气缸同时动作时气压不足导致的出力不够问题。
