L型传感器安装固定支撑支架结构

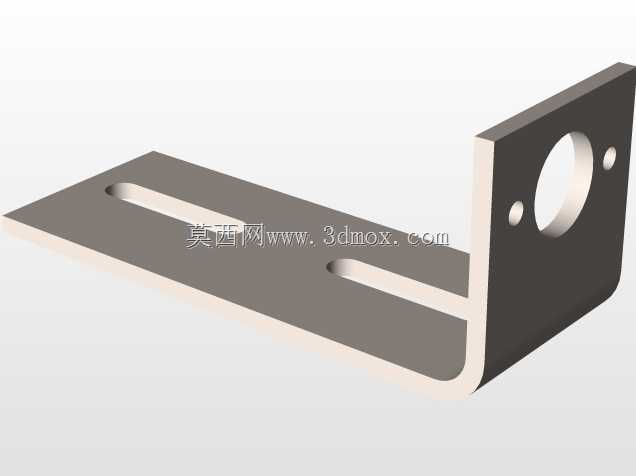

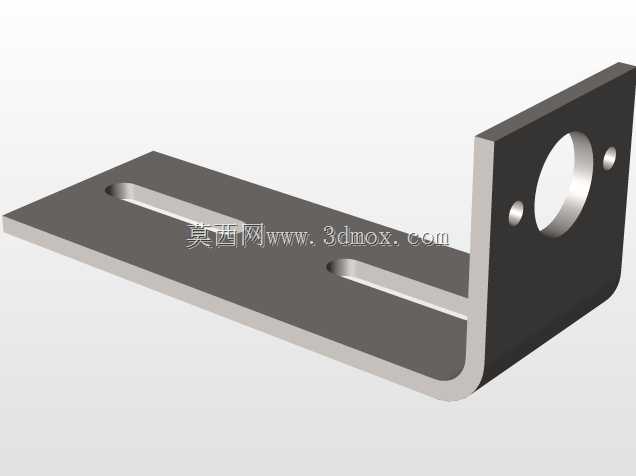

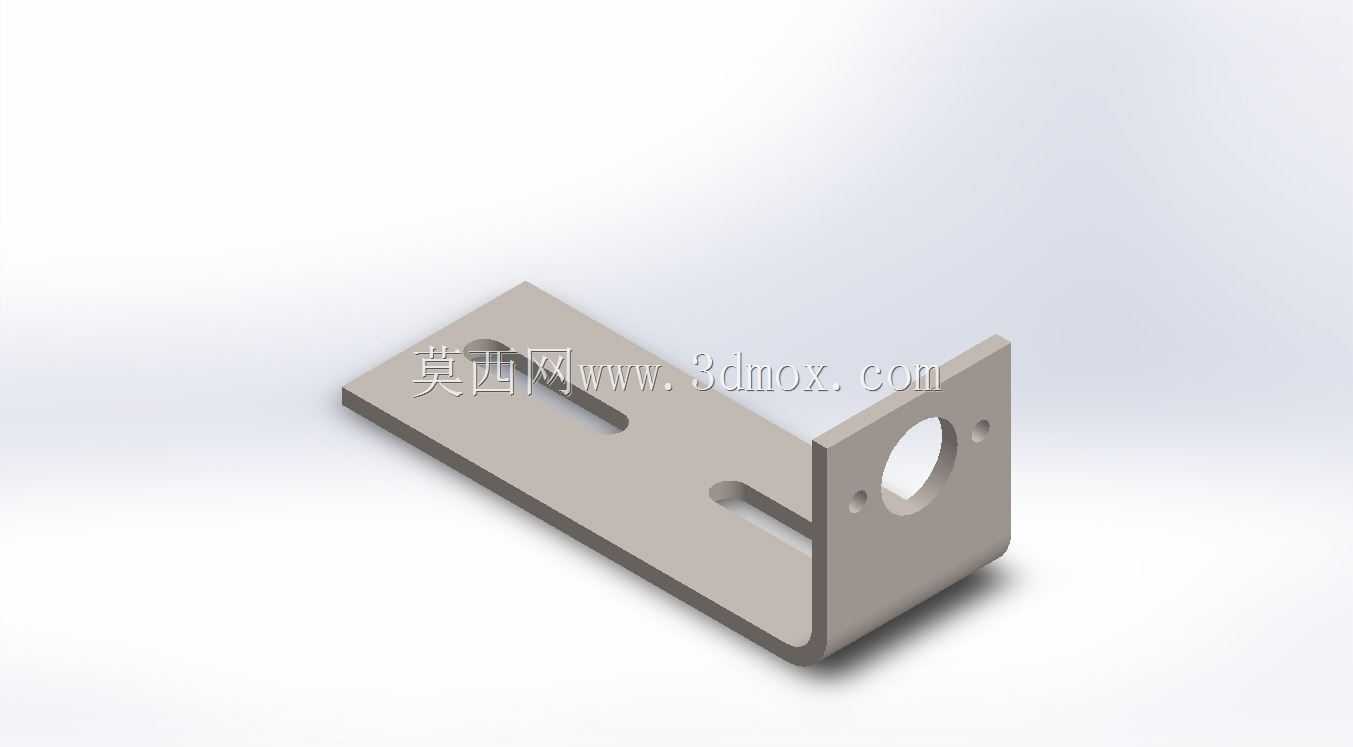

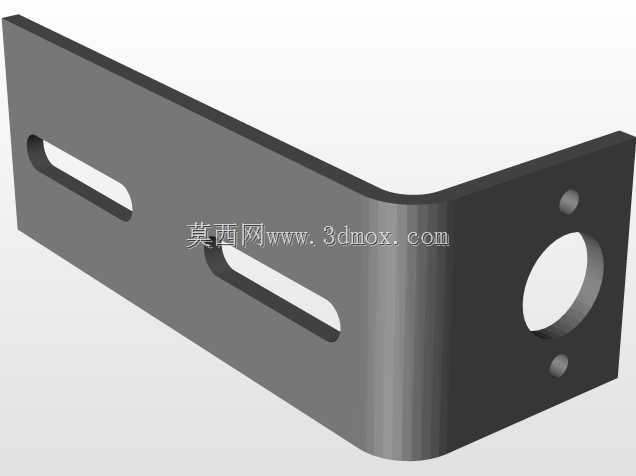

　　在工业自动化检测工位、生产线传感监测点位的布局中，传感器的安装固定精度直接决定检测数据的可靠性，这类L型折弯支撑件是现场布设光电类、接近类传感器最常用的安装载体，区别于一体化焊接的固定支座，这种折弯式结构的可调余量更适配现场复杂的安装工况。从结构设计逻辑来看，该支撑件采用单块板材折弯成型，两个垂直的安装面分别承担设备基体固定与传感器承载的功能，竖直安装面预留的圆形通孔为传感器主体的穿装位，孔侧两个小直径定位孔用于配合传感器自带的锁紧螺母完成周向防转，避免设备运行过程中传感器受振动出现角度偏移，导致检测信号失准。水平安装面开设的两条平行长圆孔，是针对现场安装误差预留的调节余量，安装时无需严格保证基体上的螺纹孔位与支架孔位完全对齐，

　　可沿长圆孔长度方向微调支架的前后位置，适配不同检测距离的传感器调校需求，长圆孔的长度覆盖了常规漫反射式、对射式传感器的有效检测距离调节区间，无需额外加装转接板即可完成位置校准。从安装边界来看，该支架的折弯圆角采用板材厚度对应的标准折弯半径，既避免折弯处出现应力集中导致的开裂问题，也保证两个安装面的垂直公差控制在机械安装常用的90°±0.5°区间内，确保传感器安装后检测方向与被测面保持垂直，减少检测角度偏差带来的信号衰减。竖直安装面的圆形安装孔直径适配主流圆柱型传感器的标准外径，孔位与折弯边的距离预留了传感器锁紧螺母的操作空间，现场安装时可直接用标准扳手完成螺母锁紧，无需预留额外的操作避让空间。

　　水平安装面的宽度与长度匹配常规工业铝型材、设备钣金机架的安装孔距，可直接通过螺栓固定在型材的T型槽内或是机架的预设安装位上，无需额外加工适配的转接结构。在实际应用场景中，这类支撑件广泛用于流水线工件到位检测、设备运动部件位置限位、物料有无检测等工位，相比型材拼接的支架，整体折弯结构的刚性更好，在设备启停、传送带运行带来的持续振动工况下，不会出现拼接处松动移位的问题，能长期保持传感器的位置精度。设计时没有采用多余的加强筋结构，是因为这类支架承载的传感器重量普遍较轻，单块板材折弯后的结构强度完全满足承载需求，同时减少了加工工序，降低了制造成本，表面采用的哑光处理也避免了现场光照反射对光电传感器检测信号的干扰。

　　两个安装面的平面度控制在常规安装要求范围内，保证安装后支架与基体、传感器与支架之间完全贴合，不会出现倾斜导致的检测方向偏差，长圆孔的边缘做了去毛刺处理，避免安装时划伤操作人员，也保证螺栓安装时能顺畅滑动调节位置。在设备维护场景中，这种支架的拆装效率更高，需要更换传感器时，仅需松开竖直面的锁紧螺母即可拆下传感器，无需拆卸整个支架，能大幅缩短工位的停机维护时间，水平方向的位置调节也无需完全松开固定螺栓，拧松后即可滑动调整，调校完成后直接锁紧即可，操作十分便捷。
