PI正面棉帽结构件三维设计

　　在纺织后整理设备的棉料输出工位，这类正面棉帽构件是棉流导向与防护的核心接触部件，日常运行中直接承接经梳理后输出的棉层，既要保证棉流平顺通过不发生勾挂、积棉问题，又要承担工位外侧的防护遮挡作用，避免棉絮飞溅到设备传动区域引发卡滞或安全隐患。从实际使用场景来看，该构件多安装在梳棉机、铺网机的棉层输出端正面位置，属于长期与棉纤维接触的易损防护件，日常运维中需要定期检查表面磨损情况，当表面出现毛刺、磕碰凹痕时就要及时更换，避免勾扯棉层造成棉网破洞，影响后续成网、成卷的产品质量。

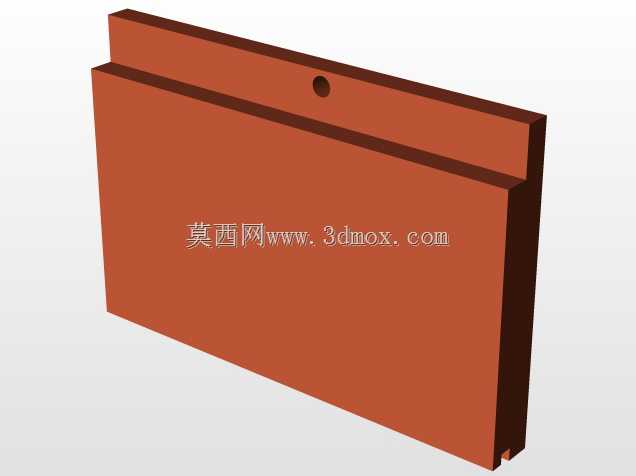

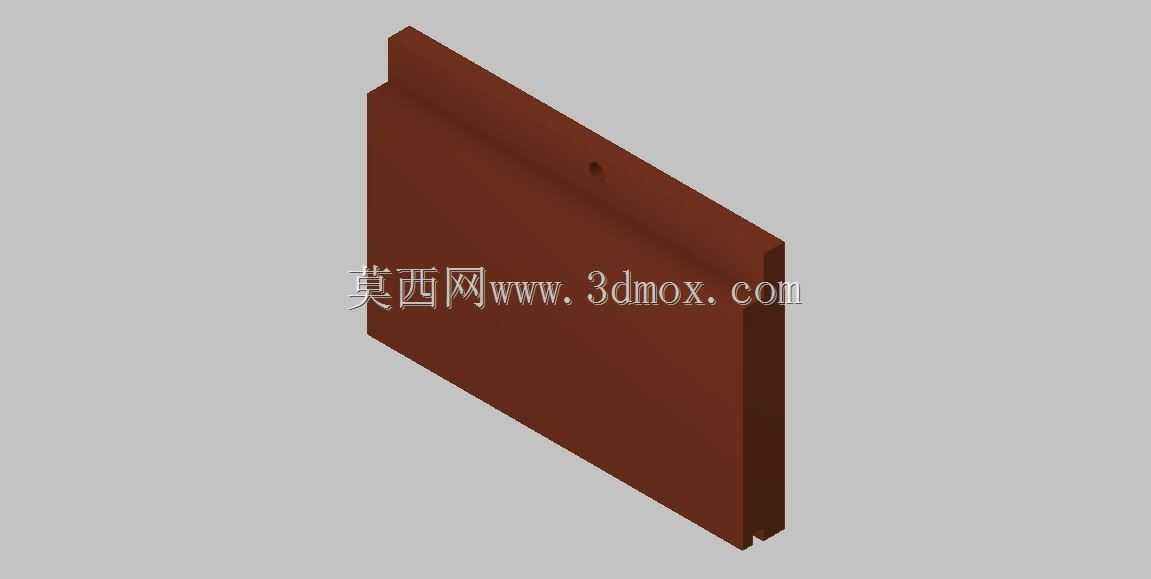

　　设计这类构件时，首先要考虑的是接触棉流的工作面平整度，整个外露的工作面不能有突出的棱角、接缝台阶，所有与棉层接触的边缘都要做倒钝处理，避免运行中勾挂纤维。从结构形态来看，该构件采用薄型板状主体结构，上部设置有折边安装位，折边的尺寸完全匹配设备机架上的安装卡槽宽度，安装时直接卡入机架预设的导向槽内即可完成初步定位，不需要额外做复杂的对位调整，能大幅缩短现场更换配件的停机时间。主体板面上预留的定位小孔，位置与机架上的定位销完全对应，安装时卡入卡槽后定位销自动穿入孔位，再用紧固件锁紧即可完成固定，整个安装过程不需要复杂的测量对位，适配现场运维人员快速换件的需求。

　　从安装边界来看，该构件的整体厚度控制在适配安装槽的间隙范围内，安装后与相邻的侧向导棉板之间的缝隙控制在1mm以内，既不会因为间隙过大造成棉絮嵌入缝隙堆积，也不会因为间隙过小导致热胀冷缩后出现卡滞、摩擦异响问题。构件下部的开槽结构，是为了避让设备下方的导棉辊轴端，开槽的宽度与深度完全匹配辊轴的运动包络范围，保证设备运行过程中辊轴转动、小幅窜动时不会与该防护构件发生干涉。材质选择上，这类构件多采用耐磨的工程塑料或表面做喷塑处理的冷轧钢板，既保证足够的结构刚度，不会因为棉流长期冲击出现变形，又能让表面足够光滑，降低棉纤维的附着概率，减少日常清洁的工作量。

　　在实际建模过程中，要重点关注折边的折弯半径，折弯半径过小会导致加工时出现应力集中，长期受振动影响容易出现折边开裂的问题，折弯半径过大则会导致折边与安装槽的配合间隙过大，安装后出现晃动，运行中产生异响。板面的定位孔要采用沉孔设计，保证紧固件锁紧后螺钉头完全沉入板面以下，不会突出到棉流接触侧造成勾棉问题。所有边缘的倒角处理要统一采用R2以上的圆角，避免锐边在安装、运维过程中划伤操作人员，同时也能减少棉纤维在边缘处的挂附。另外，构件的整体平面度公差要控制在0.5mm以内，避免安装后板面出现凹凸变形，导致棉流经过时出现流向偏移，造成棉网厚度不均的问题。

　　这类构件虽然不属于设备的核心传动部件，但却是影响棉纺设备运行稳定性和成品质量的关键细节配件，很多现场出现的棉网破洞、积棉堵车问题，追根溯源都是这类防护导棉构件的设计或安装存在缺陷。设计时不能只考虑外形的匹配，还要结合棉流的运动方向、纤维的附着特性、现场安装运维的便捷性做综合考量，比如安装折边的长度要足够，保证卡入卡槽后有足够的支撑长度，不会因为棉流长期冲击出现构件外翻的问题；下部避让槽的边缘也要做圆滑过渡，不能留有直棱直角，避免棉絮在槽边堆积后逐渐成团掉落到棉网上造成疵点。
