L型叉口式销轴拆装专用工装构件

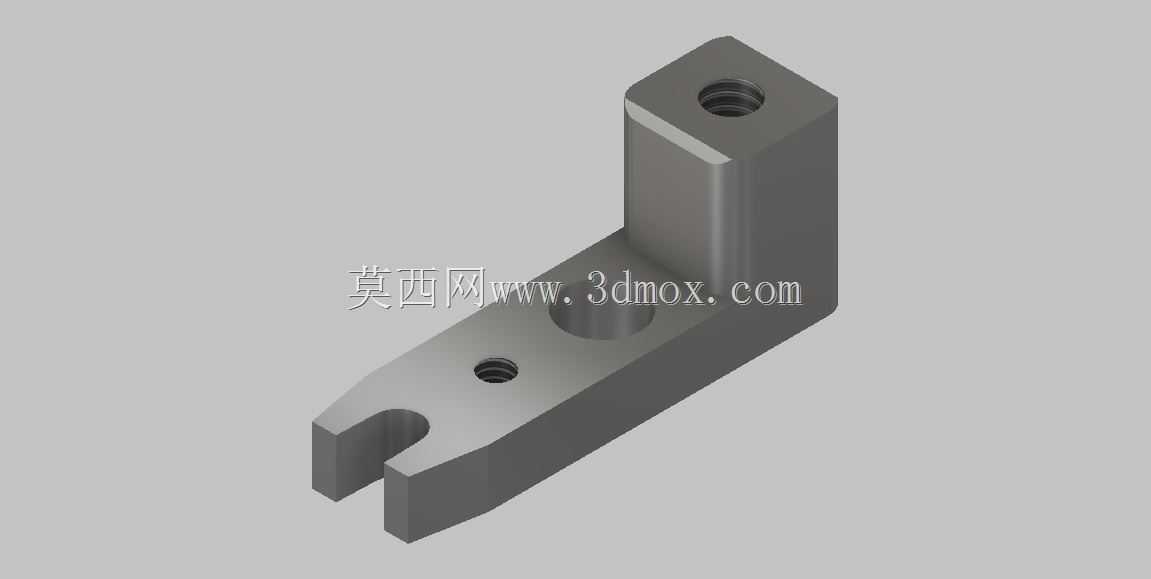

　　在设备维保、产线装配以及工装夹具调试的现场场景里，销轴类连接件的拆装一直是影响作业效率的关键环节，尤其是空间受限的装配位，常规的敲击、撬拨方式很容易损伤销轴表面、破坏配合孔的精度，甚至会造成周边相邻构件的形变，这款L型叉口式的销轴作业构件，就是针对这类窄空间销轴拆装需求设计的专用作业部件。从结构设计逻辑来看，整体采用直角L型的布局，竖直段的顶部加工有标准内螺纹孔，这个位置是用来连接外部施压驱动件的，不管是手动压杆的连接端，还是小型液压顶的输出端，都可以通过这个螺纹孔实现刚性连接，避免施压过程中出现滑脱、偏载的问题；水平段的末端做了开口叉型结构，叉口的宽度是按照常用规格销轴的杆径做的匹配设计，

　　作业时叉口可以直接卡入销轴的卡槽或者销轴端部的轴颈位置，施压的时候受力点完全作用在销轴的轴线上，不会出现偏斜别卡的情况。水平段的本体上还加工了两个不同规格的光孔与螺纹孔，其中靠近转角位置的光孔是定位孔，作业时可以穿入定位销，和设备基体上的预装孔位配合，实现整个工具的快速定位，避免施压过程中工具移位；靠近叉口位置的螺纹孔是辅助固定孔，在处理过盈量稍大的销轴时，可以在这个孔位拧入紧定螺钉，顶住销轴端面或者周边基体，进一步锁定工具的作业位置，防止施力时叉口从销轴上滑脱。从安装边界与尺寸适配的角度来说，竖直段的厚度和水平段的宽度做了等强度设计，在保证整体结构刚性、承受最大施压载荷不发生形变的前提下，尽可能压缩了构件的整体轮廓尺寸，

　　竖直段的高度刚好适配常见设备机架的侧边间隙，水平段的长度覆盖了从设备基体外侧到销轴安装位的常规距离，叉口的开口深度可以满足大部分露出长度在10mm以内的销轴卡装需求，不需要额外加工适配垫块就能直接使用。实际作业过程中，这个构件的使用逻辑非常清晰：先将水平段的叉口对准待拆装的销轴端部，卡入到位后，利用水平段上的定位孔和设备基体的孔位对齐，插入定位销完成预定位，如果作业位置的销轴过盈量较大，就拧入辅助紧定螺钉锁定位置，之后在竖直段顶部的螺纹孔上连接驱动压杆或者液压驱动件，沿着销轴的轴线方向缓慢施加压力，就能平稳将销轴压出或者压入装配位，整个过程不需要敲击作业，不会损伤销轴和配合孔的表面精度，

　　也不会因为敲击的冲击力造成周边精密构件的松动或者损伤。在产线快速维保的场景里，这类专用工具的优势非常明显，比如输送线的铰接销轴更换、工装夹具的定位销轴拆装、小型设备的连杆销轴维护，都可以用这个构件完成作业，相比通用的拉马、撬棍等工具，它的轮廓尺寸更小，能够伸入到狭窄的装配间隙里作业，而且受力方向完全和销轴轴线重合，作业过程的稳定性更高，不会出现通用工具容易打滑、偏载的问题。设计过程中，转角位置做了圆角过渡处理，避免应力集中造成的构件断裂，所有孔位的加工位置都经过受力校核，螺纹孔的深度满足连接强度要求，叉口的两个受力面做了平行度处理，保证卡装销轴时受力均匀，不会出现局部应力过大压伤销轴表面的情况，整体的材质选用常规的中碳钢调制处理，表面做发黑防锈处理，能够满足车间现场复杂作业环境的使用需求，长期使用也不会出现锈蚀、磨损过快的问题。
