带肩台阶式孔定位销精密结构设计

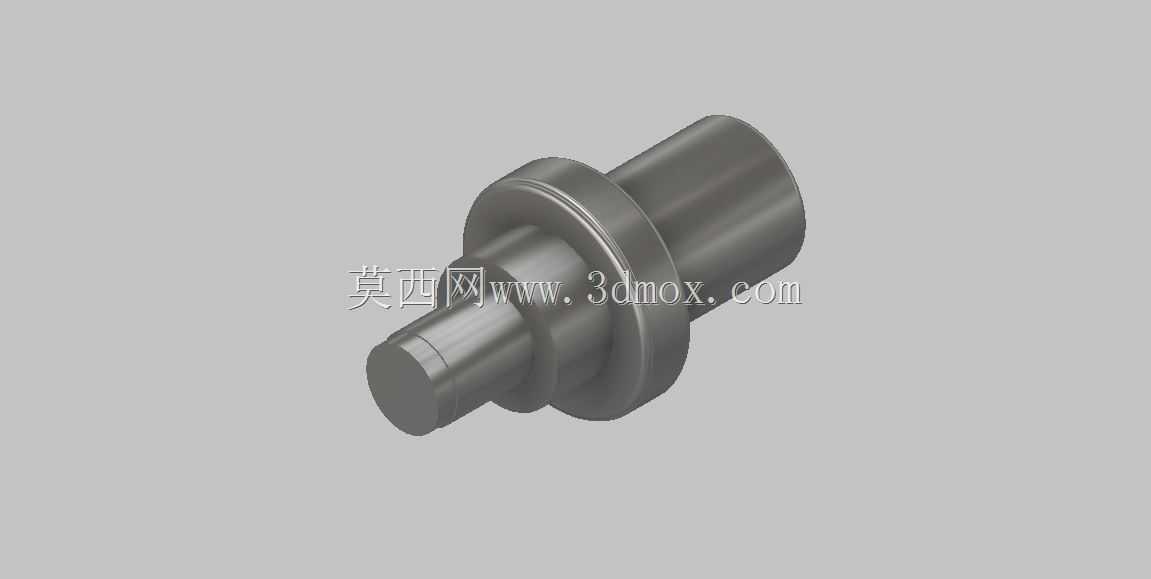

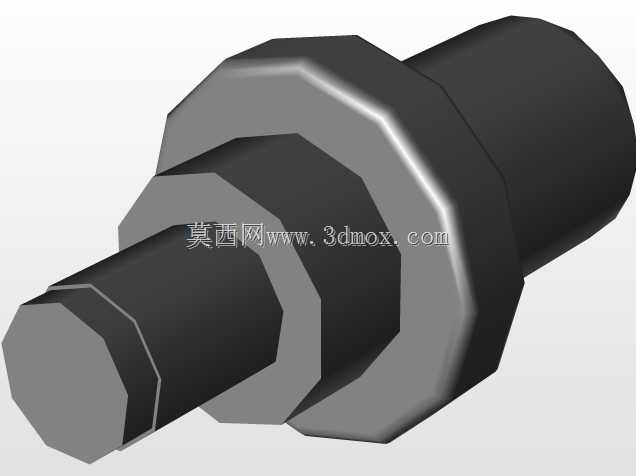

　　在精密装配场景下可选用m6级过盈配合实现永久定位，在需要频繁拆装的快换工装场景下选用g6级间隙配合保证拆装顺畅的同时控制定位精度在0.02mm以内。定位段后方的轴肩是这款定位销的核心结构特征，轴肩直径大于定位段直径，安装时轴肩端面与安装基板表面完全贴合，一方面起到轴向限位作用，控制销体伸入安装孔的深度，保证定位段伸出高度一致，另一方面轴肩能够承受装配过程中的轴向冲击力，避免销体在工件压装过程中被压入安装基板内部，同时轴肩的存在也方便销体的拆卸维护，可通过撬动轴肩端面将销体从安装孔中取出，无需在销体上加工螺纹孔等拆卸结构，保证销体整体结构强度。最后端的安装段与安装基板上的安装孔采用过盈配合压装固定，安装段直径略小于定位段直径，在工装夹具设计、精密机械装配、自动化生产线工位定位场景中，孔定位销是应用频次极高的基础定位元件，其结构合理性直接决定了工件重复定位精度、装配互换性以及长期使用的磨损寿命。这款带肩台阶式孔定位销，采用三段式同轴轴段结构设计，最前端为导入段，做了微小的倒角过渡处理，能够在工件孔位与销体存在微小同轴度偏差时顺利导入，避免硬接触造成销体或工件孔壁的磕碰损伤，导入段直径略小于中间定位段直径，导入行程控制在定位段长度的三分之一左右，既保证导入顺畅度，又不会因为导入段过长损失有效定位接触面积。中间的定位段是核心工作段，采用h6级公差配合设计，与工件基准孔采用小间隙或过渡配合，根据不同应用场景可调整配合公差等级，

　　压装时不会损伤定位段的配合表面，安装段长度根据基板厚度设计，保证压装后销体不会从基板背面穿出，同时提供足够的抱紧力防止销体在长期使用中出现松动转动。从安装边界来看，这款定位销在安装时需要在基板上加工与安装段公差匹配的安装孔，孔口做0.5mm的倒角引导压装，轴肩贴合面需要保证平面度在0.01mm以内，避免轴肩贴合不实导致销体倾斜，影响定位精度。在实际应用中，这类带肩孔定位销常成对使用，一个采用圆柱定位销限制工件两个移动自由度，另一个采用菱形销结构限制转动自由度，避免过定位造成的工件装夹卡滞，这款模型的结构基础可以通过修改定位段截面形状快速衍生出菱形定位销、削边定位销等不同变体，适配不同的定位需求。在汽车焊装夹具领域，

　　这类定位销用于车身冲压件的工位定位，需要承受频繁的工件拆装冲击，因此销体工作表面通常会做淬火处理，硬度达到HRC45-50，提升表面耐磨性能，延长使用寿命；在精密检测治具中，这类定位销的定位段公差会进一步提升至h5级，配合面粗糙度控制在Ra0.8以下，保证检测时的定位重复精度。设计这类定位销时，需要重点关注各轴段的同轴度公差，整体同轴度需要控制在0.01mm以内，避免出现台阶不同心导致的定位偏差，轴肩与定位段的垂直度公差同样需要控制在0.01mm以内，防止轴肩倾斜导致销体安装后出现歪斜。此外，定位段的长度设计需要匹配被定位工件的板厚，通常定位段伸出长度比工件板厚大2-3mm，保证工件能够完全落位到轴肩端面，

　　同时不会因为伸出过长导致工件定位时出现倾斜。对于需要频繁更换的快换销结构，还可以在安装段增加快换锁紧结构，不过这款基础型带肩定位销主要面向永久压装的固定定位场景，结构更简单，刚性更好，成本更低，适合大批量应用在固定工装、生产线定位工位等不需要频繁更换销体的场景。在三维建模过程中，这类轴类零件需要重点保证各回转面的同轴度约束，建模时采用同一旋转草图生成所有轴段特征，避免分段建模造成的特征同轴度误差，同时倒角、圆角等工艺特征需要符合实际加工要求，避免出现无法加工的尖锐棱角，轴肩处的过渡圆角需要根据应力集中系数设计，通常取R0.2-R0.5，既避免热处理时的应力开裂，又不会因为圆角过大影响轴肩端面的有效贴合面积。
