梳齿式夹持定位金属板件结构设计

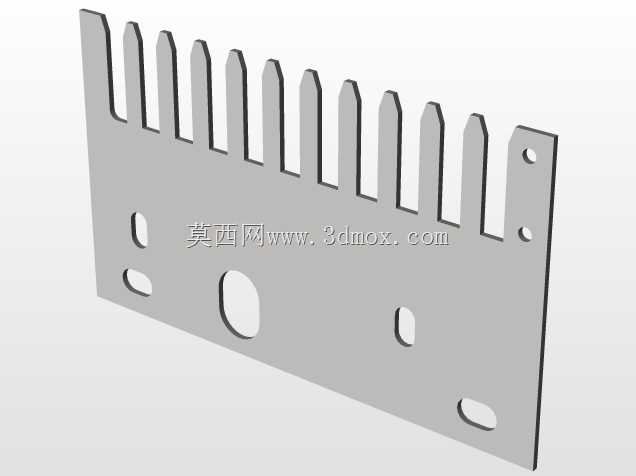

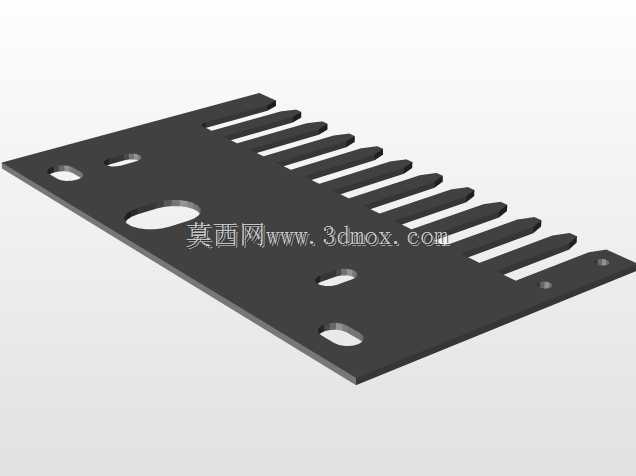

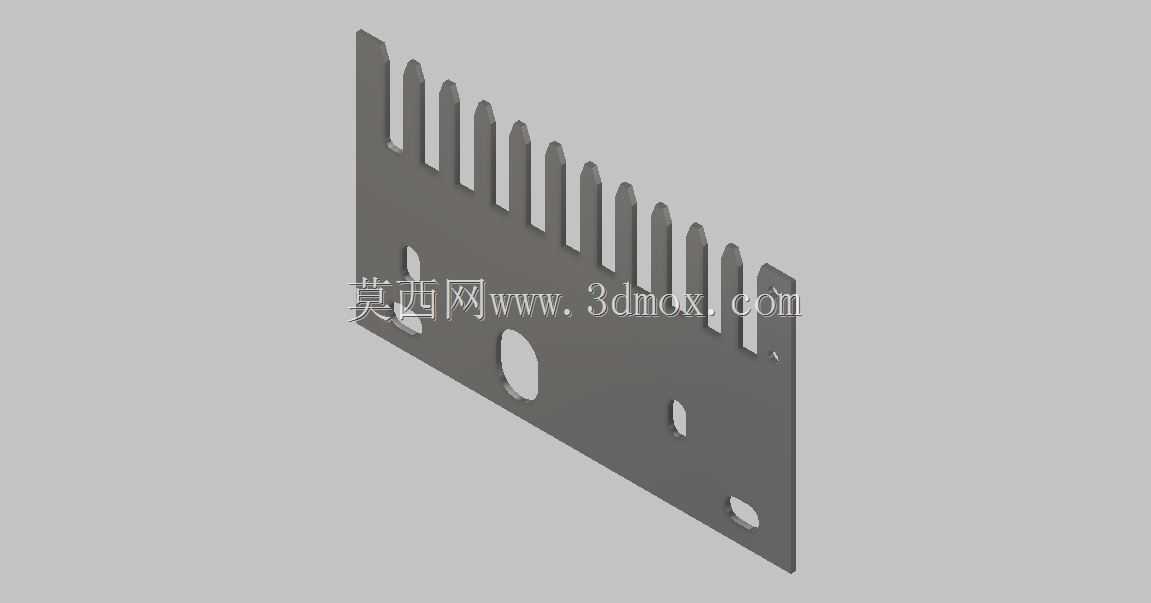

　　这类带梳齿结构的板件，常应用在需要对薄型物料进行规整、夹持、定位的工装工位上，比如软包装裁切设备的出料规整端、线束分拣工位的导线梳理架、薄膜分切设备的导料定位组件，也会用在小型冲压生产线的料片定位治具中，承担物料分隔、导向、夹持定位的作用，避免薄型物料在输送或加工过程中出现偏移、堆叠、错位的问题。从结构设计来看，板件主体采用平直金属板材加工，一侧排布等距的圆头梳齿，齿端做圆弧过渡处理，避免尖锐棱边刮伤接触的物料，尤其是针对薄膜、薄纸、绝缘皮导线这类易被划伤的物料，圆弧齿端能有效降低物料表面破损的概率，同时梳齿的等距排布可以将对应数量的物料逐一分隔在齿槽间隙中，保证每一份物料的位置精度，方便后续工位的抓取、裁切或者装配作业。

　　板件本体上开设的三个不同规格的安装孔，分别对应不同的安装定位需求，其中较大的腰型孔用于主安装位的固定，可适配一定范围内的安装位置调整，两个尺寸更小的圆孔分别承担辅助定位和防转限位的作用，安装时先通过两个小圆孔将板件预装在安装基座的定位销上，再通过腰型孔穿入紧固件锁紧，既可以保证板件安装后的位置精度，避免设备运行过程中板件出现移位，也能在板件磨损需要更换时快速完成拆装，减少设备停机维护的时间。设计这类板件时，首先要根据实际接触的物料厚度确定梳齿的间隙宽度，间隙过小会导致物料卡滞在齿缝中，间隙过大则无法起到有效的分隔定位作用，同时梳齿的长度要匹配物料的搭接深度，保证物料在齿间有足够的支撑长度，不会因为设备运行的振动从齿间脱出。

　　板件的厚度选择需要兼顾结构强度和安装空间，过薄的板件在长期使用后梳齿容易出现变形弯折，导致齿距精度下降，过厚则会占用过多的安装空间，增加不必要的结构重量，一般根据设备的运行节拍和梳齿受力情况，选择1.5mm到3mm厚度的冷轧钢板或者不锈钢板材加工，表面做防锈处理，适应车间内可能存在的潮湿、油污工况。安装边界方面，板件的平直侧边为安装基准边，安装时需要保证该边与基座安装面完全贴合，梳齿端的伸出长度要根据相邻工位的位置确定，保证梳齿端不会与相邻的运动部件发生干涉，同时梳齿的排布方向要与物料的输送方向保持平行，避免物料进入齿间时被齿端卡阻。在实际使用场景中，这类梳齿板件往往成对配合使用，两块板件的梳齿交错排布，形成类似夹爪的夹持结构，

　　当物料输送到指定位置时，两块板件相对靠近，梳齿交叉后将物料夹持固定，等待后续加工工序完成后再松开，这种夹持方式接触面积小，不会在薄软物料表面留下明显的压痕，适合对表面质量要求较高的物料加工场景。另外，板件上的安装孔位置设计也经过受力校核，主锁紧孔位于板件的受力中心位置，两个辅助定位孔分布在板件的上下两端，形成三角形的固定点位，保证板件安装后整体受力均匀，即使在长期反复的夹持动作下，也不会出现板件翘曲、固定松动的问题。齿根位置做了微小的圆角过渡，避免应力集中导致齿根断裂，延长板件的使用寿命，在批量加工时可以采用冲压一次成型的工艺，加工效率高，尺寸一致性好，能够满足工业设备批量配件的需求。
