矩形密封垫片安装固定承载板结构

　　在各类工业设备的密封装配场景中，这类矩形垫片安装板是密封系统里的基础承载构件，常应用在液压阀组集成块、电气控制柜密封舱门、小型动力单元箱体的接合面位置，主要作用是为密封垫片提供精准的定位基准与均匀的压紧支撑，避免垫片在装配压紧过程中出现移位、褶皱、局部压溃的问题，保障接合面的密封可靠性，防止设备运行过程中出现流体渗漏、粉尘侵入的故障。从实际使用场景来看，这类安装板多布置在需要频繁拆装检修的接合部位，比如小型液压站的阀块安装面、工控设备的舱盖接合处、气动回路的分气块连接面，相比直接将垫片放置在粗糙的铸件接合面上，带定位结构的安装板能够大幅降低装配对位的难度，减少检修拆装时的垫片损耗，提升现场装配的作业效率。

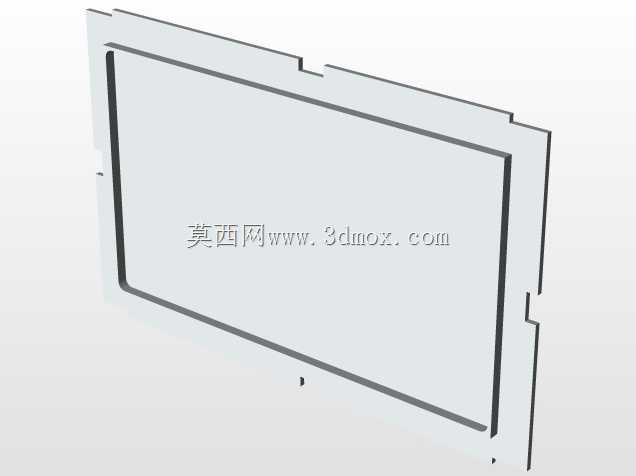

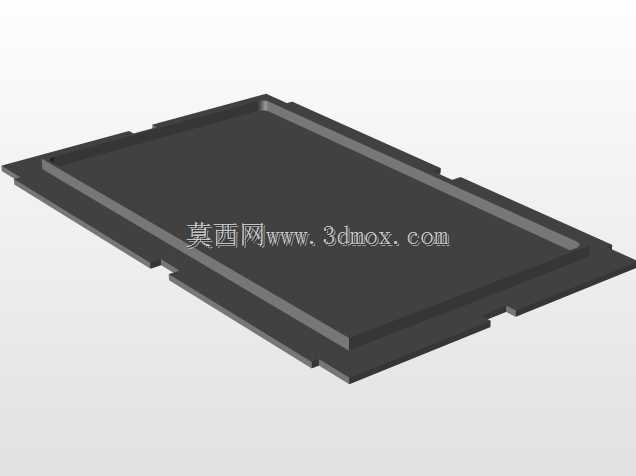

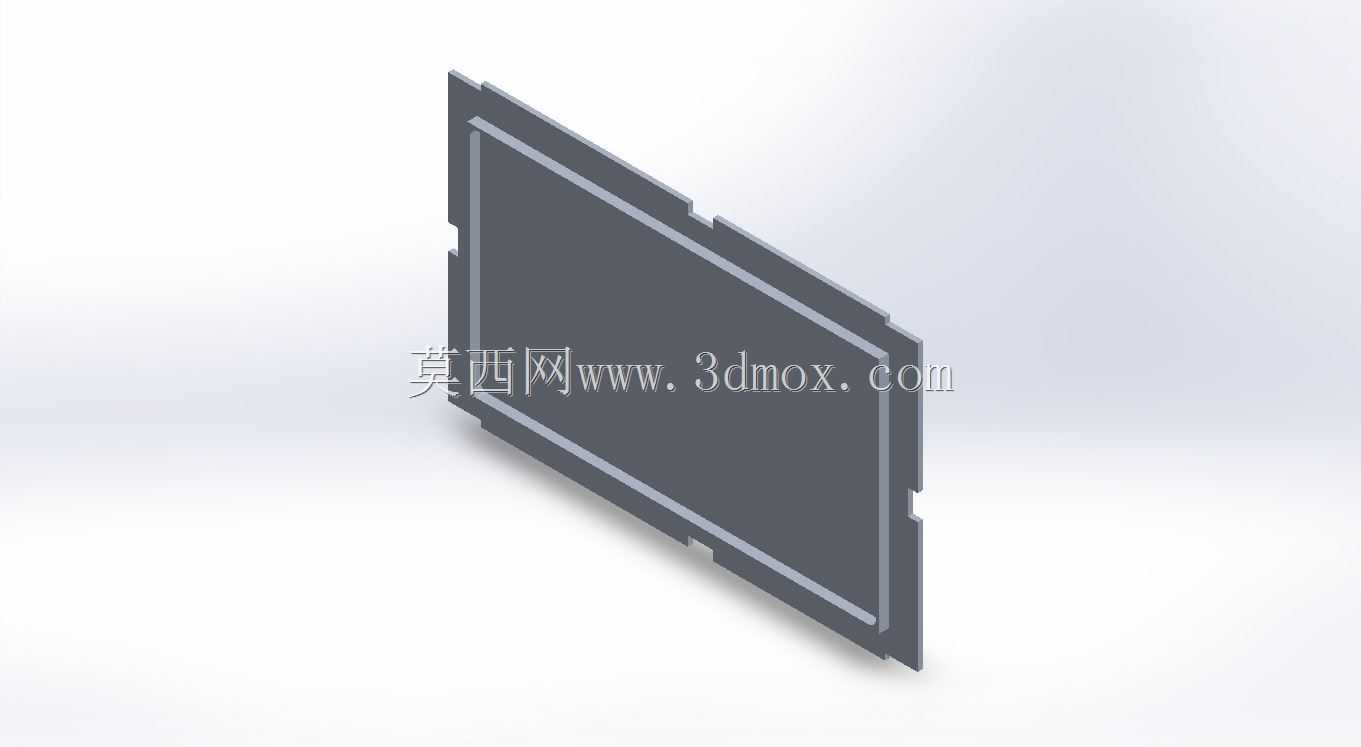

　　从结构设计逻辑来看，这款安装板采用矩形薄板式结构，整体轮廓与配套密封垫片的外形完全匹配，板体边缘设置的几处缺口是专门的定位卡接结构，装配时可以直接卡入接合面预设的凸台卡位，不需要额外设置定位销就能完成板体的预固定，避免在螺栓锁紧过程中板体跟转移位。板体表面做了平整化处理，平面度控制在合理范围内，能够保证垫片受压时整个接触面的压力分布均匀，不会出现局部压力过大导致垫片早期损坏，或是局部压力不足导致密封失效的问题。板体的厚度经过匹配设计，既能够提供足够的支撑刚度，避免螺栓锁紧时板体出现翘曲变形，又不会占用过多的装配空间，适配紧凑化的设备安装需求。

　　在安装边界与尺寸适配方面，这款安装板的长宽尺寸严格匹配对应规格垫片的安装空间，边缘的缺口位置与接合面的卡位结构一一对应，装配时不需要额外进行修配加工，直接对位卡入即可完成预定位。螺栓锁紧时需要遵循对角分次锁紧的工艺要求，保证板体对垫片的压力逐步均匀施加，避免单次单侧锁紧导致板体倾斜、垫片偏位。在实际选型应用中，需要确认安装板的轮廓尺寸与接合面的安装凹槽尺寸匹配，缺口位置与卡位凸台的位置对齐，同时保证板体表面无磕碰划伤、凸起毛刺，避免这些缺陷导致垫片受压时出现局部应力集中，影响密封使用寿命。日常设备检修拆装时，拆卸后需要检查安装板表面是否存在残留的密封胶、锈蚀凸起、磕碰凹痕，若存在表面损伤需要及时修整或更换，避免复装后出现密封渗漏问题。这类安装板的材质通常根据应用场景选择，普通工况下采用普通冷轧钢板做表面防锈处理即可，若应用在腐蚀介质环境中，则会选用不锈钢或是工程塑料材质，保障长期使用的结构稳定性与耐蚀性能。在三维建模过程中，这类构件需要重点保证轮廓尺寸、定位缺口的位置精度，以及板体的平面度参数，建模时需要同步匹配对应垫片的厚度与接合面的凹槽深度，保证装配后整个接合面的压紧量处于合理区间，既不会因为压紧量过大导致垫片失去回弹量，也不会因为压紧量不足导致密封面存在间隙。
