L型双孔直角安装固定角码结构

　　日常做设备结构搭建的时候，这类L型直角固定角码的出镜率其实比很多人想象的要高，小到小型自动化设备的机架层板固定、电气柜内部元件安装支座，大到输送线侧边的导向条安装、工装夹具的定位挡块固定，都能看到这类零件的身影。它的核心作用就是在两个垂直相交的安装面之间建立刚性连接，替代现场焊接的直角支撑，省去焊接后的打磨、防锈处理工序，也方便后期设备维护时的拆装调整，不用破坏原有型材或者板材的表面处理层。

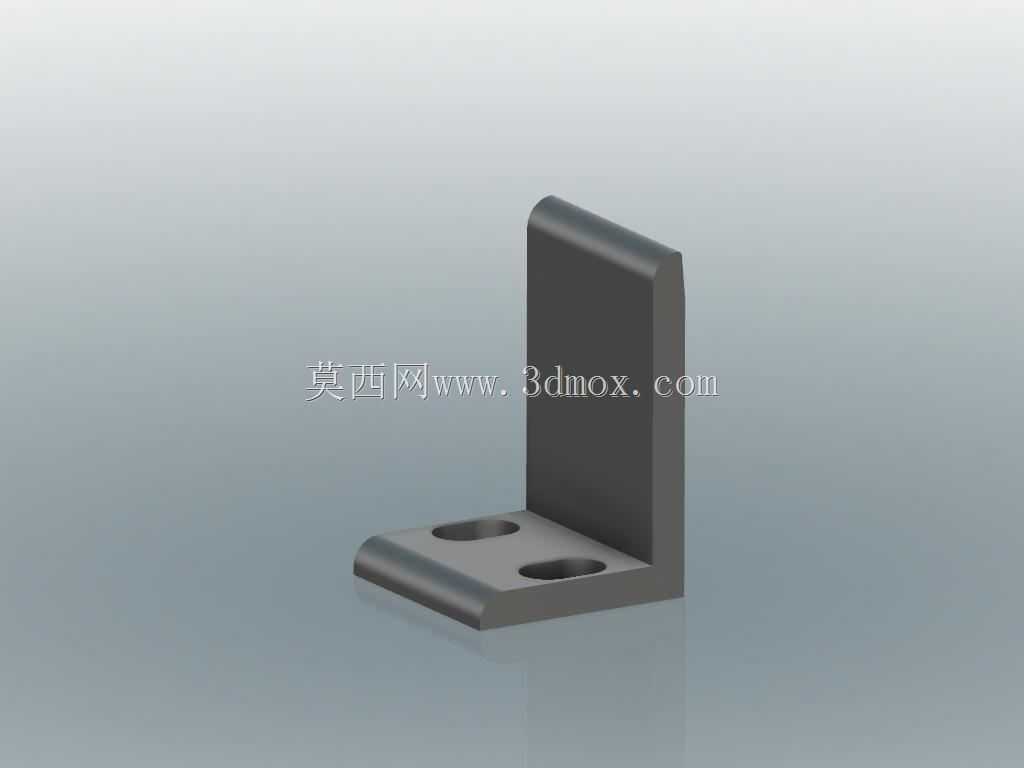

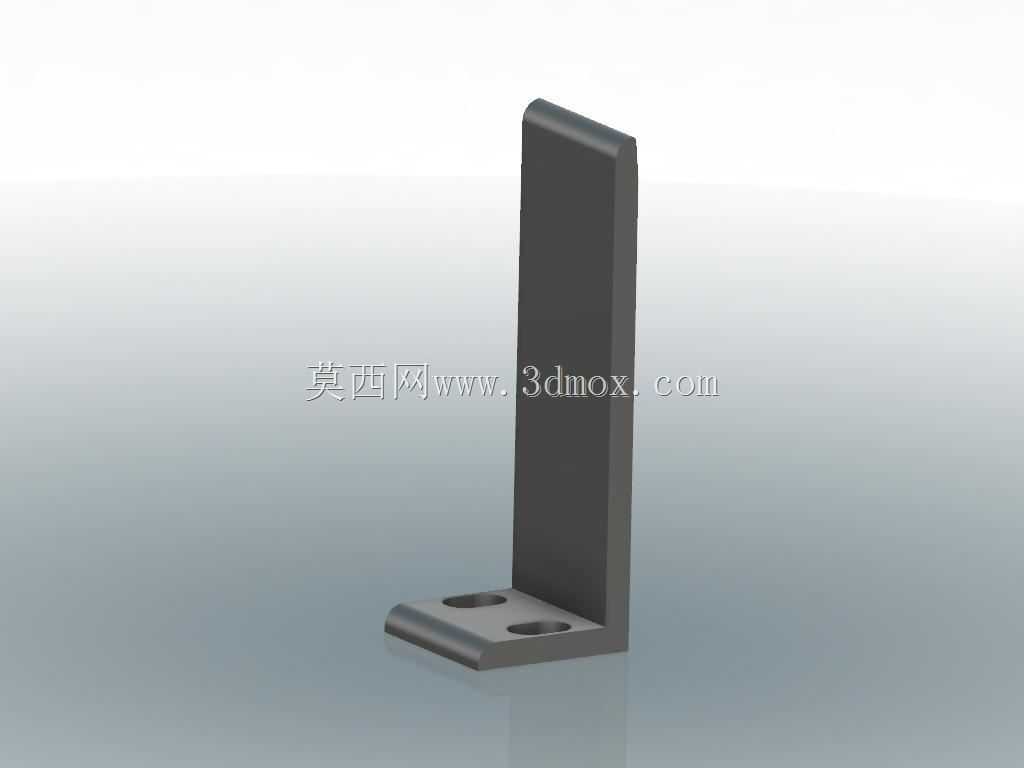

　　从结构设计的角度看，这个角码采用了等厚度的板材折弯成型思路，竖直边和水平边的过渡位置做了圆弧过渡处理，不是尖锐的直角折弯，这个细节其实很关键——如果折弯处做尖角处理，一方面折弯时板材内侧会因为应力集中出现微裂纹，长期受交变载荷的话容易从折弯位置断裂，另一方面尖角位置在安装时也容易划伤操作人员的手套或者皮肤，圆弧过渡能有效分散折弯处的内应力，提升零件的整体抗疲劳强度。水平安装面上开了两个圆形的沉头安装孔，孔位沿着水平边的长度方向对称布置，沉头结构的设计是为了让安装螺丝的头部完全沉入零件表面以下，不会在安装面上方凸起，避免干涉后续安装在角码上的其他零件，两个孔的间距设置也考虑了常用的安装工况，既不会因为孔距太小导致安装时两个螺丝的扳手空间冲突，也不会因为孔距太大导致角码水平边的边缘到孔位的距离过小，降低安装边的结构强度。

　　竖直边目前是完整的平面结构，没有额外开孔，这个设计是留足了安装适配性，实际使用的时候可以根据被固定件的安装孔位现场配钻，也可以搭配抱箍、卡扣等附件把管线、小型传感器这类元件固定在竖直面上，不用额外做支架。零件的两个安装面都做了平面度管控，安装时能和被连接件的表面完全贴合，不会出现因为接触面翘曲导致的安装间隙，避免连接后出现松动或者位置偏移。

　　考虑安装边界的时候，首先要注意水平边的两个安装孔中心到竖直安装面的距离，这个尺寸决定了安装时螺丝和垂直面的安全间隙，要是这个尺寸留的太小，拧螺丝的时候扳手会碰到竖直面，没法把螺丝拧紧；然后是角码的整体高度，也就是竖直边的顶端到水平安装面的距离，这个尺寸要匹配被固定件的安装面高度，不能出现竖直边比被固定件的安装面还矮，导致固定失效的情况，也没必要做的过高，不然会浪费材料，还会占用多余的设备内部空间。折弯处的外圆弧半径也要和配套的铝型材或者板材的安装槽位匹配，比如常用的工业铝型材端面都有自带的圆角，要是角码的折弯外圆弧做的太小，安装时角码的折弯位置会和铝型材的圆角干涉，没法让两个安装面完全贴紧，这也是很多新手设计这类零件时容易踩的坑。

　　实际选型使用的时候，还要根据承载的载荷大小选择对应厚度的板材制作这个角码，如果是用来固定小型的线槽、传感器这类轻载场景，用2mm厚度的冷轧钢板做表面喷塑处理就足够；如果是用来固定设备的门板、小型动力元件这类有一定载荷的场景，就要选用3mm甚至更厚的板材，表面做镀锌或者达克罗处理提升防锈能力，在潮湿或者有腐蚀的工况下，还可以选用304不锈钢材质的同结构角码，不用额外做表面处理就能满足防腐要求。另外安装的时候要注意，两个沉头孔的螺丝要对角逐步拧紧，不要先把一个螺丝完全拧死再拧另一个，不然会导致角码的安装面出现倾斜，没法和被连接件完全贴合，长期受力的话容易出现螺丝断裂或者角码变形的问题。
