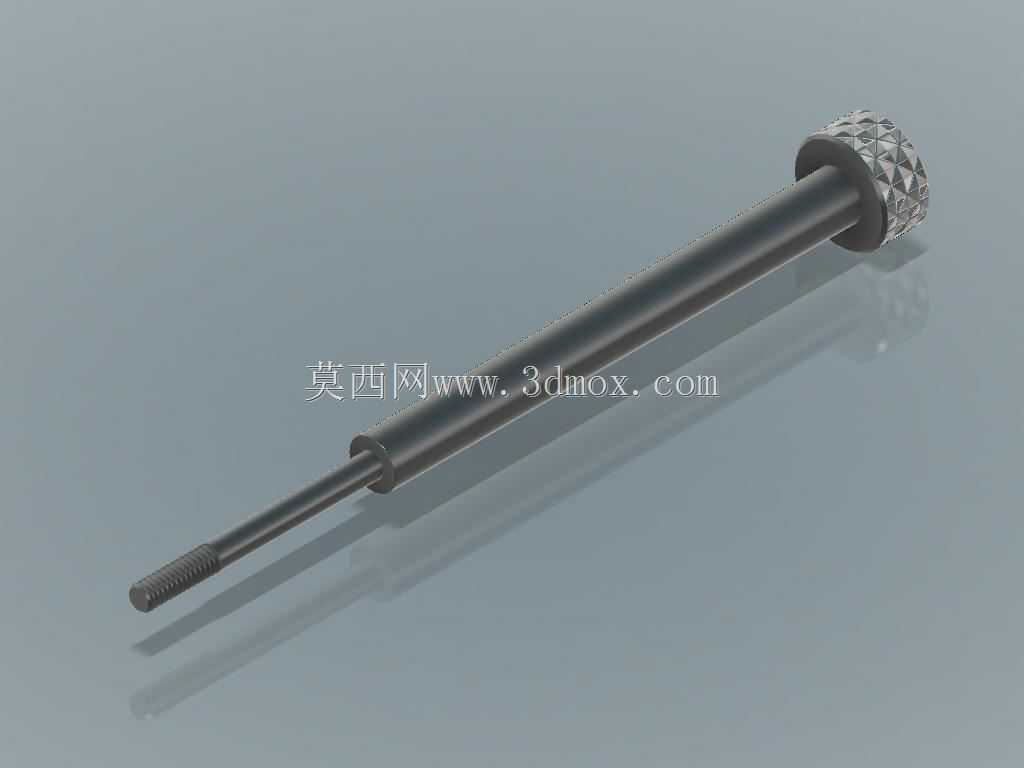

滚花头细杆长轴精密调节旋转螺丝

　　这款滚花头细杆长轴旋转螺丝，主要面向精密仪器调节、小型工装定位、光学组件微调这类对操作手感与进给精度有要求的应用场景，区别于普通外六角或内六角螺丝依赖工具锁紧的使用逻辑，它的头部做了菱形滚花防滑处理，无需额外工具即可徒手完成旋转进给与锁紧操作，在需要频繁微调、操作空间局促无法容纳扳手或螺丝刀的装配场景下，适配性远高于常规紧固件。

　　从功能特性来看，螺丝整体采用长细杆结构设计，杆身做了三段式阶梯处理：最靠近滚花头部的位置设置了限位轴肩，装配时轴肩可抵靠在安装基座的定位台阶面上，限制螺丝的最大旋入深度，避免过度进给损伤被固定的薄壁或脆性零件；中间段为光杆结构，表面粗糙度控制在Ra1.6以内，与安装基座上的导向孔采用间隙配合，配合公差控制在H7/g6区间，既保证旋转过程中无卡滞，又能将径向晃动量控制在0.02mm以内，满足精密调节场景下的同轴度要求；最前端为短牙螺纹段，螺纹采用小螺距细牙设计，螺距选取0.5mm规格，每旋转一圈进给量仅为0.5mm，配合光杆段的导向支撑，微调分辨率可达到0.05mm级别，完全适配光学镜架微调、检测探针位置调整、小型工装夹具夹紧定位这类高精度调节需求。

　　设计过程中，滚花头部的参数经过多轮验证：头部直径设置为杆身直径的2.5倍，保证徒手旋转时拥有足够的力臂，操作时无需施加过大的握持力即可完成锁紧，菱形滚花的齿距选取0.8mm，齿深0.3mm，既保证戴薄劳保手套操作时也有足够的摩擦力不打滑，又不会因为齿形过于尖锐划伤操作人员手部；头部与光杆的衔接位置做了R0.5的圆角过渡，避免应力集中导致的杆部断裂问题，在频繁正反转调节的工况下，该过渡结构可将根部应力集中系数降低40%以上，大幅提升零件的疲劳寿命。

　　安装边界方面，这款螺丝的适配安装场景需要提前在基座上加工两级台阶孔：大直径孔用于避让滚花头部，孔深需略大于头部厚度，保证螺丝旋入到最大行程时头部不会与基座表面发生硬摩擦；小直径导向孔与光杆段配合，孔的有效导向长度不小于光杆段长度的1/3，避免长细杆在进给过程中出现翘曲、别劲的问题；前端螺纹段适配的被连接件螺纹孔，需保证与导向孔的同轴度公差在0.03mm以内，否则会出现旋转卡滞、螺纹咬死的问题。在实际选型使用时，需要注意这款螺丝的锁紧力上限不超过15N·m，因为细杆结构的抗扭强度有限，过大的锁紧力会导致杆部扭转变形甚至断裂，它更适合作为调节、定位类紧固件使用，而非大载荷的结构连接紧固件。

　　从实际应用反馈来看，这类结构的旋转螺丝在实验室检测设备、小型电子装配工装、3D打印喷头微调机构、摄影器材调节组件中都有广泛应用，相比普通手拧螺丝，它的长细杆结构可以穿过较厚的安装基座，在设备外壳外侧完成内部组件的位置调节，无需拆开设备外壳即可完成校准操作，大幅降低设备的后期维护校准难度。建模过程中，滚花特征采用阵列包覆的方式实现，既还原了真实的滚花齿形结构，又控制了模型的面片数量，不会因为细碎的齿形导致模型文件过大，方便后续导入装配体进行干涉检查与运动仿真；螺纹段采用简化的修饰螺纹特征表达，符合机械三维建模的通用规范，在生成工程图时可以直接调用螺纹标注，无需二次修改。
