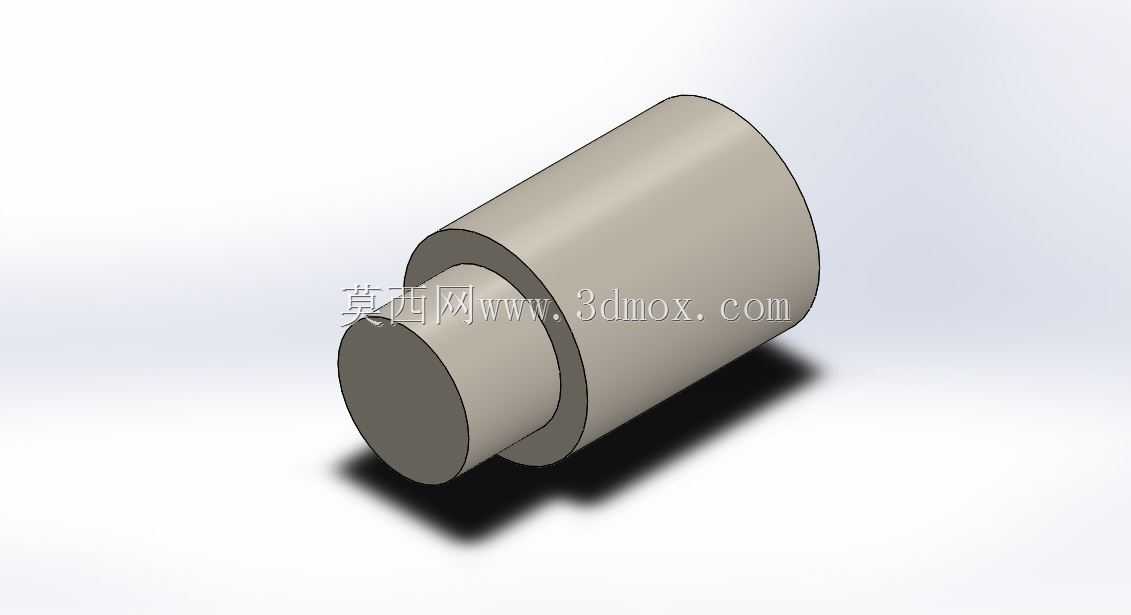

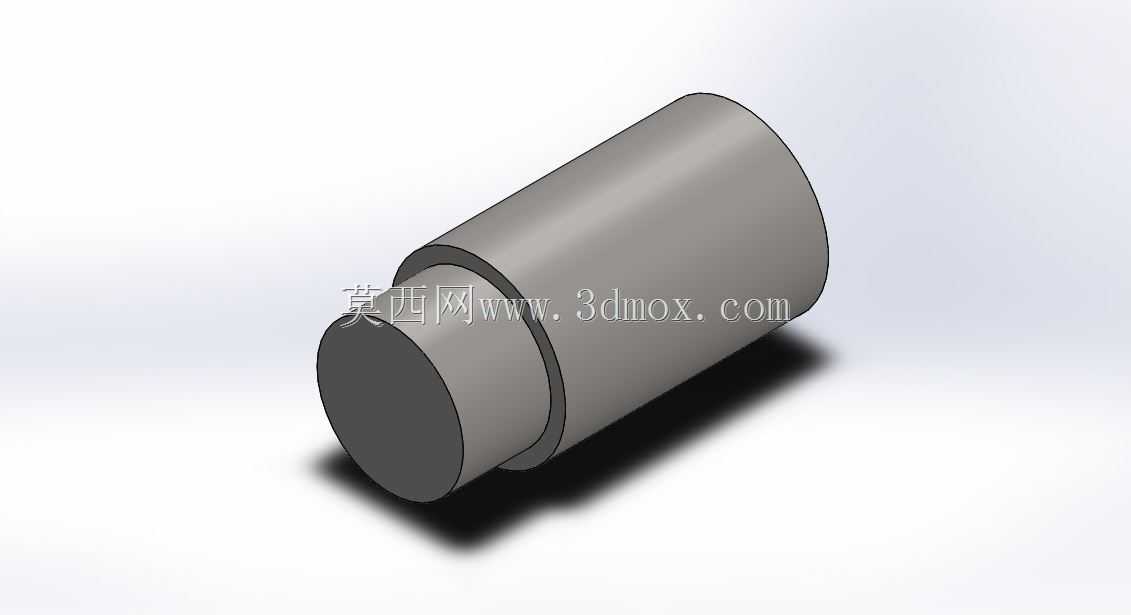

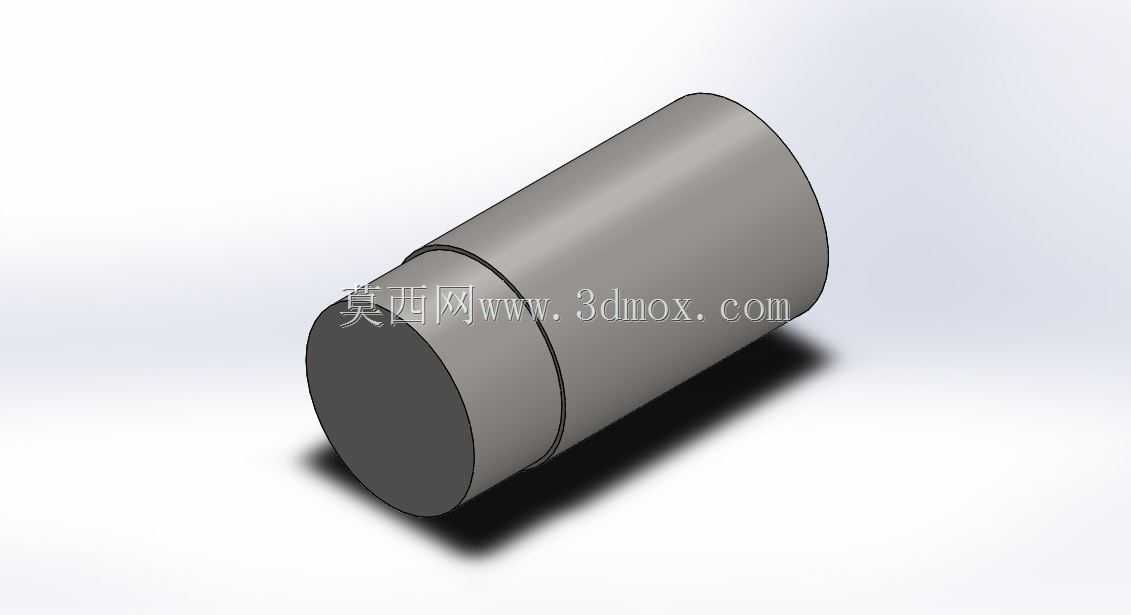

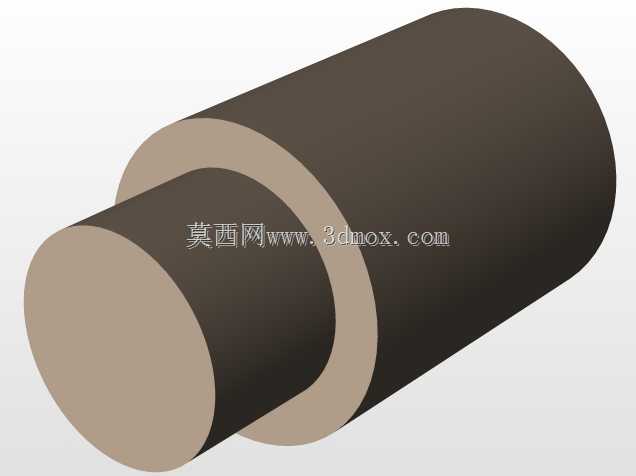

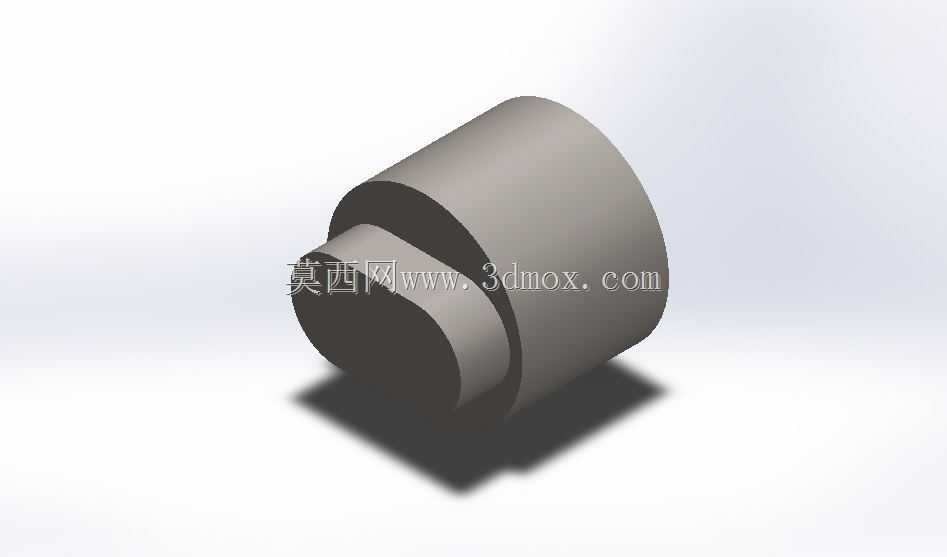

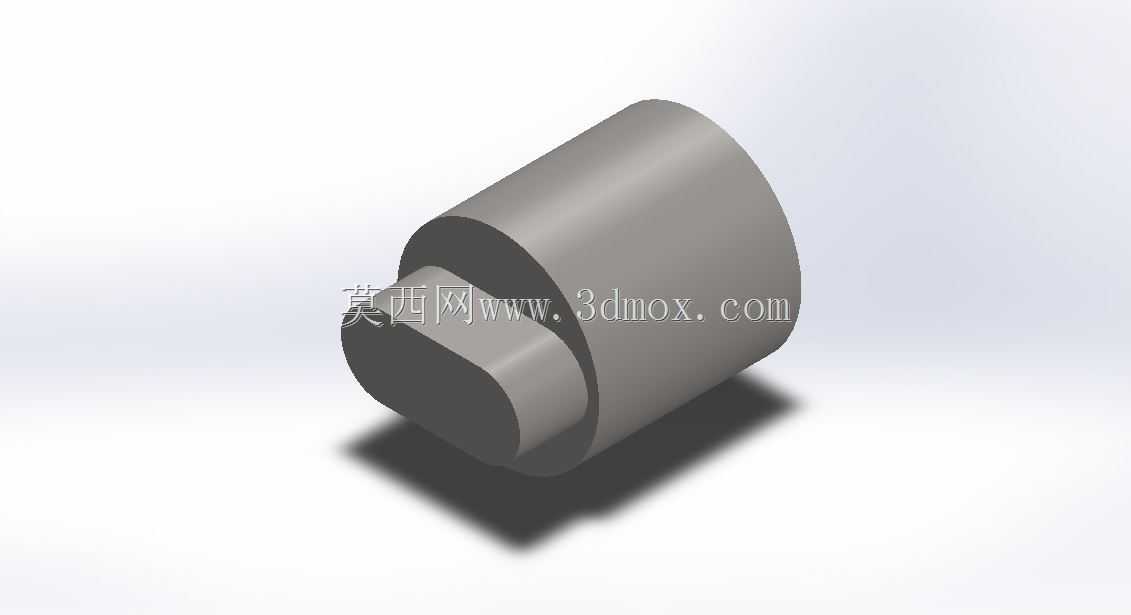

带环槽圆柱定位销标准机械构件

　　在各类机械装配场景中，定位销是保障部件相对位置精度的核心基础元件，这款带环槽的圆柱销，主要应用于工装夹具定位、模具组件拼接、传动部件周向固定、钣金件装配定位等场景，区别于普通光面圆柱销，其柱身设置的环形凹槽可适配卡簧、O型圈等限位件，避免销体在设备运行振动过程中出现轴向窜动，大幅提升连接结构的长期可靠性。从实际使用场景来看，这类销件常被用于自动化生产线的工位夹具定位，当工装板在输送线上流转至加工工位时，顶升机构带动定位销插入工装板的定位孔，环槽内预装的弹性卡圈可在销体插入到位后卡入工装板的对应卡槽，既保证定位精度控制在0.02mm以内，又能避免顶升复位时销体被带离安装座；在小型减速器的壳体拼接工序中，

　　这类销件可作为壳体合箱的定位基准，保障上下壳体的轴承孔同轴度符合装配要求，环槽结构还可储存少量润滑脂，减少销体与销孔的长期磨损，延长设备维护周期。设计层面，这款圆柱销采用等直径柱身加单侧环槽的结构，两端做了小角度倒角处理，倒角角度控制在15度，既方便装配时快速导入销孔，又能避免销端锐边刮伤销孔内壁，破坏孔壁的表面粗糙度；环槽的位置设置在距销体端面三分之一总长度处，槽宽与槽深按照常用弹性挡圈的标准尺寸设计，无需额外定制限位件即可直接采购标准件配套使用，降低装配的物料成本。从安装边界来看，这类销件的外径公差严格按照过渡配合的公差带加工，适配H7精度等级的销孔，安装时无需额外涂抹粘接剂，采用冷压方式即可压入安装孔，

　　压入过程中需保证压头与销体端面垂直，避免销体出现倾斜导致孔壁挤伤；销体压入安装座后，露出端的长度需控制在总长度的三分之二以内，避免定位时出现悬臂过长导致的销体变形，环槽位置需完全露出安装座表面，保证配套卡圈可以顺利卡入，实现轴向限位。在设备维护场景中，这类带环槽的销件可通过卡簧钳取出卡圈后，使用拔销器从销体端部的螺纹孔（同系列规格可按需增设）将销体拔出，相比过盈配合的光面销，拆卸难度大幅降低，适合需要频繁拆装调整的工装夹具场景，不会因为拆卸导致销孔变形，保障多次拆装后的定位精度保持性。实际选型过程中，需要根据被连接件的剪切载荷计算销体的直径，这款销件的柱身采用均匀截面设计，剪切面的有效面积充足，可承受中等载荷的横向剪切力，环槽位置的截面削弱经过强度校核，在额定载荷下不会出现断裂失效，适合多数通用机械的定位与轻载连接场景。
