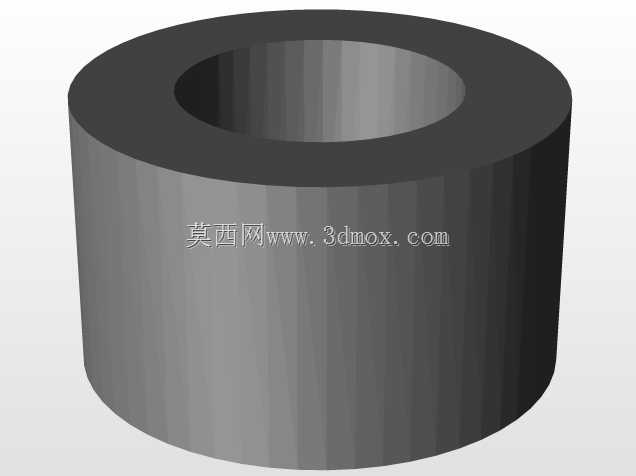

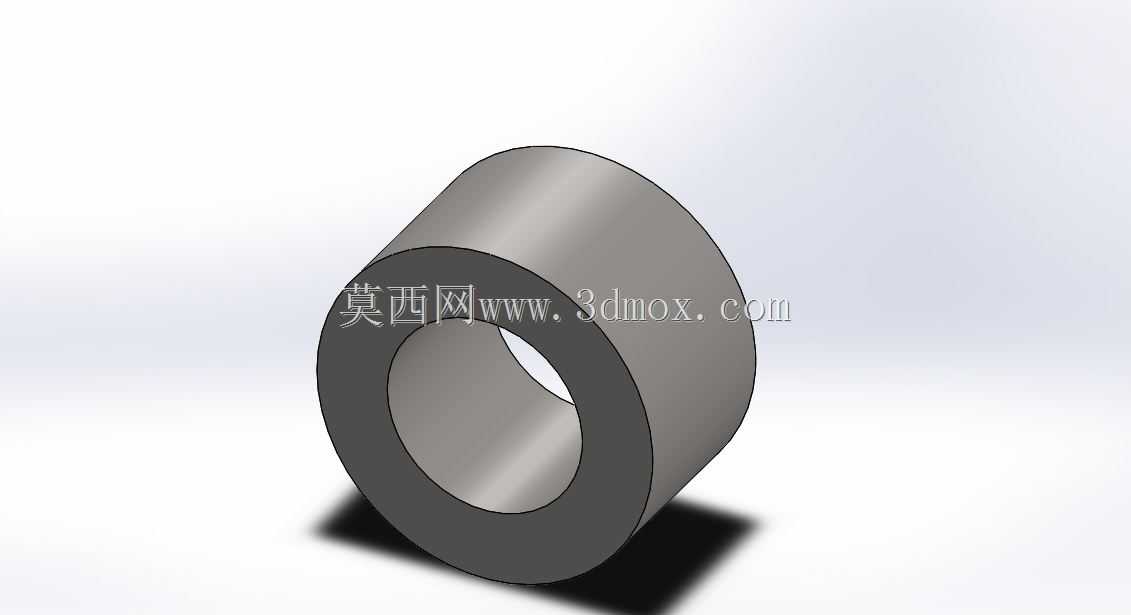

空心圆柱轴用定位隔套结构设计

　　在各类旋转传动、轴系装配的场景里，这类空心圆柱隔套是出镜率极高的基础零件，很多刚入行的结构设计人员容易忽略这类零件的设计细节，觉得就是个带孔的圆筒随便画就行，真到现场装配的时候才会发现，隔套的尺寸公差、端面平行度、内外径同轴度差一点，整套轴系的跳动、轴承预紧力、零件轴向定位精度都会出问题。

　　从实际应用场景来说，这类隔套常被用在电机输出轴、减速机输入输出轴、机床主轴、输送辊筒轴系里，主要承担几个核心作用：一是轴向定位，给轴承、齿轮、带轮这些装在轴上的零件提供轴向的定位基准，避免零件在轴上窜动；二是间隙调整，在装配累积公差存在的情况下，通过选配不同长度的隔套，来调整轴承的预紧量、齿轮的啮合侧隙，不用反复修磨其他零件的端面，降低装配难度；三是载荷分散，把轴承端面或者齿轮端面的轴向压紧力均匀传递出去，避免局部应力集中压伤零件配合面；还有些工况下，隔套会套在轴的裸露段，避免轴被外物磕碰、被输送的物料磨损，相当于给轴段加了一层可更换的防护层。

　　做这个零件的三维设计时，首先要明确安装边界：内孔是和轴做间隙配合还是过渡配合，得看实际工况，如果是需要隔套随轴一起转动的场景，内孔和轴选H7/k6的过渡配合就足够，避免隔套和轴之间出现相对转动磨损轴面；如果是隔套固定在机座上、轴在隔套内孔转动的场景，内孔就要选间隙配合，同时要考虑润滑脂的存储空间，内孔可以做微小的油槽。外径尺寸要匹配被定位零件的内孔倒角或者端面接触范围，不能比轴承内圈的外径大太多，不然会蹭到轴承保持架，也不能太小，不然压紧的时候接触面不够，单位面积压力太大容易把隔套端面压溃。

　　长度尺寸是这类隔套设计的核心，不能直接按理论轴向间距标注死尺寸，要考虑装配公差链的累积，通常设计时会给出长度的公差带，比如长度30mm以内的隔套，长度公差控制在±0.02mm，两端面的平行度要控制在0.01mm以内，内外圆的同轴度控制在0.015mm以内，不然压紧的时候隔套会歪，导致轴系转动的时候出现周期性的跳动。材料选择上，普通工况用45号钢调质处理就足够，硬度控制在HB220-250，既有足够的强度承受轴向压紧力，加工的时候也不容易粘刀；如果是有腐蚀环境或者食品级工况，会选304不锈钢；如果是高速旋转、需要降低磨损的场景，会选锡青铜或者带自润滑涂层的铜合金，避免和轴咬死。

　　很多新手设计的时候容易犯的错误是把隔套的内外棱边做成尖锐直角，实际加工的时候尖锐棱边会有毛刺，装配的时候容易刮伤轴的配合面，也容易割伤装配人员的手，所以设计的时候必须给内外棱边都做0.2-0.5mm的倒角，倒角角度选45度最方便加工。还有些人会为了省料把隔套的壁厚做的太薄，比如长度20mm的隔套壁厚只做1mm，实际压紧的时候很容易出现薄壁变形，导致端面不平整，轴系锁紧后出现偏载，一般来说壁厚至少要保证在2mm以上，轴向压紧力大的工况还要适当加厚，或者在隔套端面做一圈凸起的压紧环，减少接触面积的同时保证压紧刚度。

　　在装配流程里，这类隔套的安装顺序也有讲究，通常是先把轴上的第一个轴承装到位，然后套入隔套，再装齿轮或者第二个轴承，最后用锁紧螺母压紧，这时候隔套的两个端面要分别和相邻零件的端面完全贴合，不能有切屑、毛刺夹在结合面之间，不然锁紧后轴的转动阻力会变大，长时间运行还会出现隔套端面磨损、轴系窜动的问题。做三维建模的时候，除了把基础的内外径、长度、倒角特征做准确，还要把形位公差、表面粗糙度的标注信息关联到模型里，比如两端面的表面粗糙度要达到Ra1.6，保证贴合的紧密性，内外圆的表面粗糙度达到Ra3.2就可以满足配合要求，不用做太高的精度徒增加工成本。

　　还有些特殊工况下的隔套会做一些改型，比如需要通润滑油的场景，会在隔套的壁上打径向的油孔，和轴上的油道对齐，让润滑脂能顺利进到配合面之间；如果是需要减重的轻量化场景，会在隔套的外圆上做一圈减重槽，只要保证两端的压紧接触面有足够的宽度就行，不用整个壁厚都做的很厚；如果是用在经常需要拆装的位置，隔套上还会做两个对称的螺纹孔，方便拆卸的时候用螺丝把隔套从轴上顶出来，避免撬的时候损伤零件。

　　这类零件虽然结构简单，属于机械结构里的基础小件，但恰恰是这些小件的设计精度、加工质量，决定了整套设备的运行稳定性，很多设备出现的轴系异响、轴承过早损坏、齿轮磨损过快的问题，追根溯源都是隔套的尺寸不合格、安装不到位导致的，所以做结构设计的时候绝对不能因为零件简单就敷衍了事，每一个尺寸、每一处公差、每一个倒角都要结合实际装配和运行工况来确定，才能保证整套设备的可靠运行。
