POS设备嵌入式定位连接插件结构设计

　　这类POS插接嵌件主要应用在商用收银终端的内部模块对接场景，在自助收银机、台式POS终端、手持收银设备的模块装配环节，承担不同功能模组之间的定位、插接与限位作用，避免设备在长期使用、频繁维护拆装过程中出现模块偏移、接插对位不准、连接松脱的问题。日常在商超收银台、餐饮门店收银点位、自助缴费终端的设备维护场景里，经常能遇到这类嵌件的应用，它不需要额外的紧固件辅助，依靠自身的阶梯轴式结构就能完成嵌装定位，大幅提升终端设备的装配效率，减少现场维护的操作步骤。

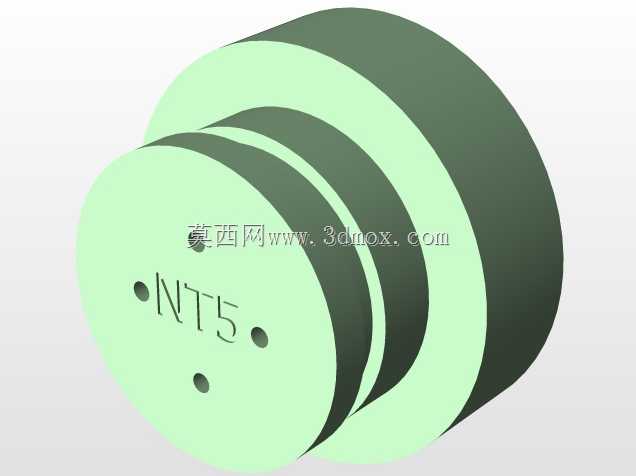

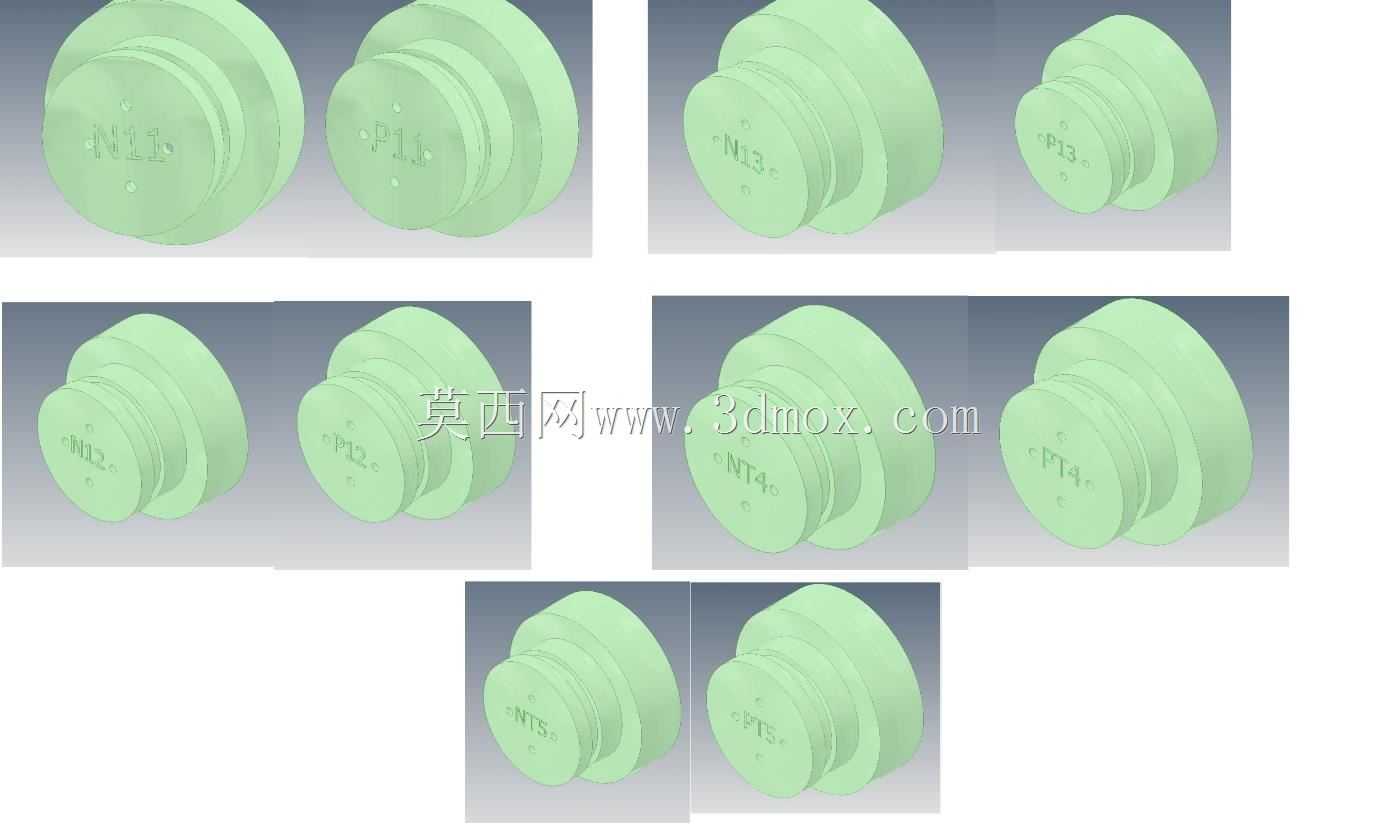

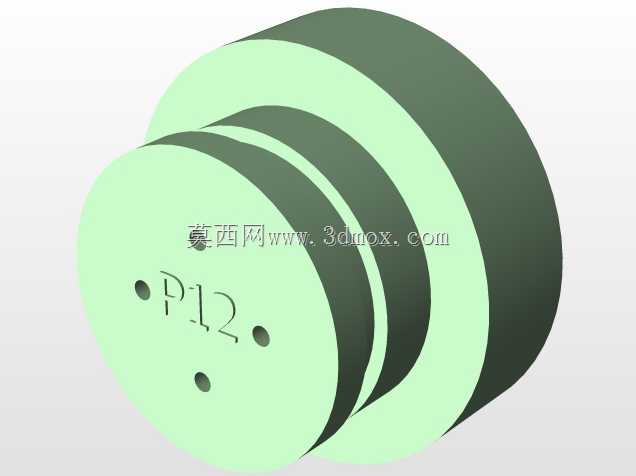

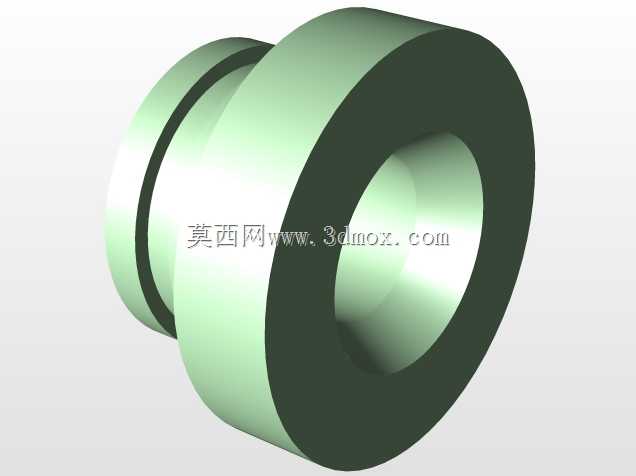

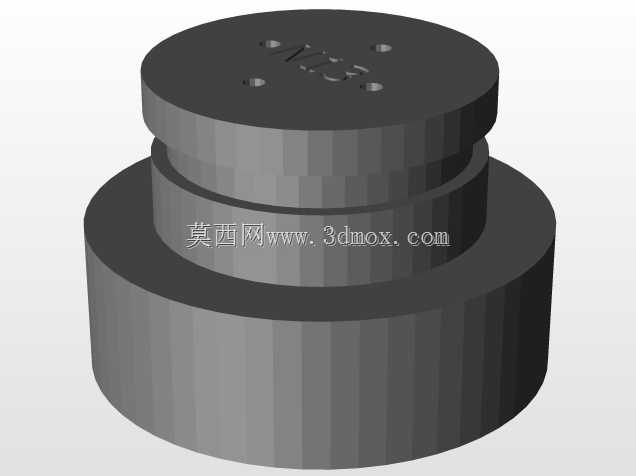

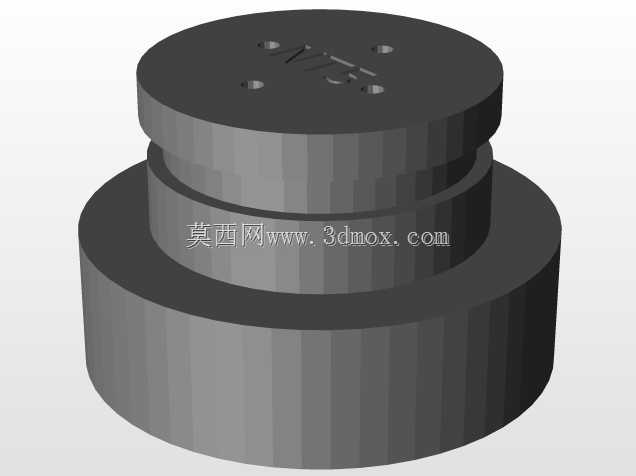

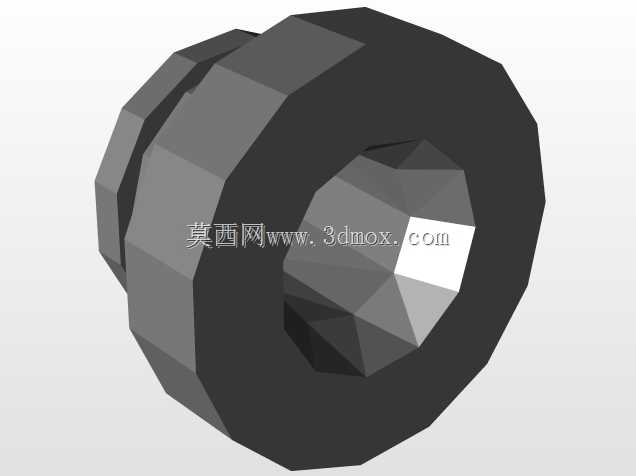

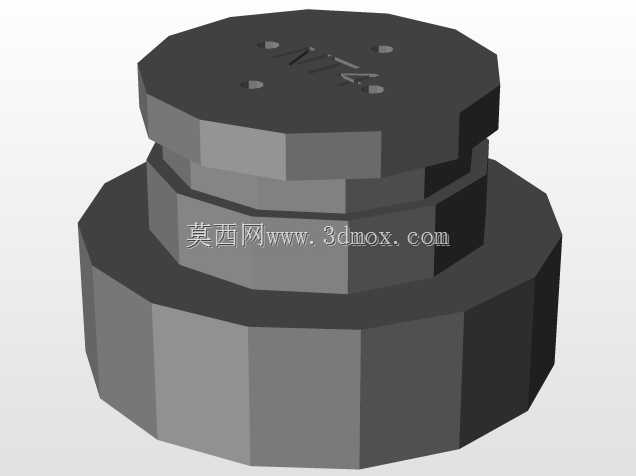

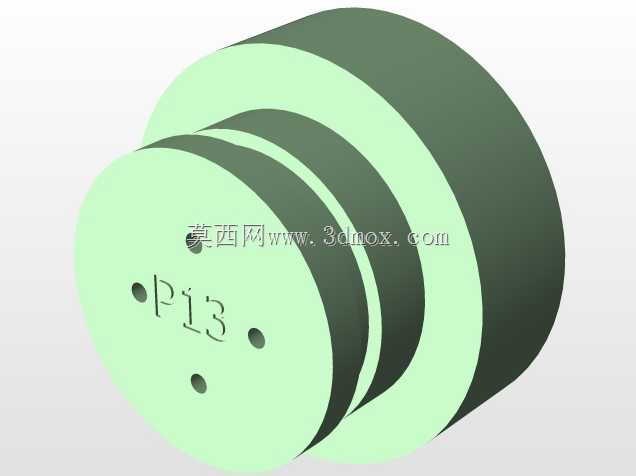

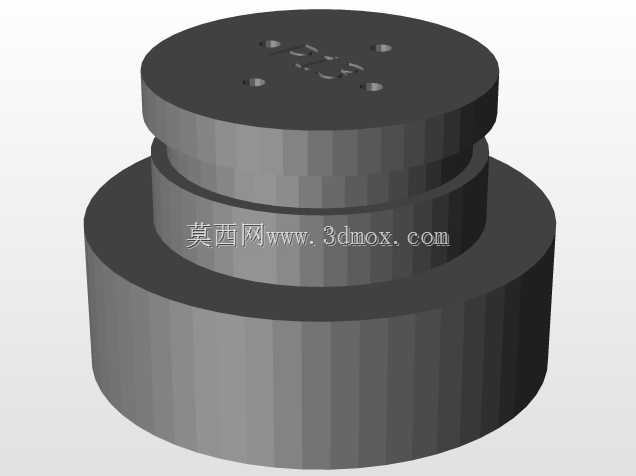

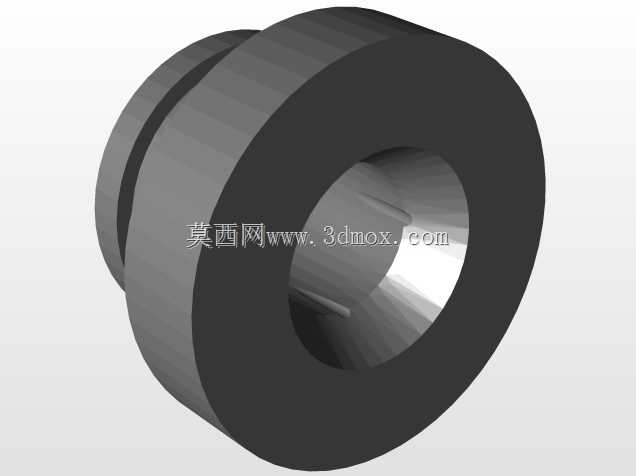

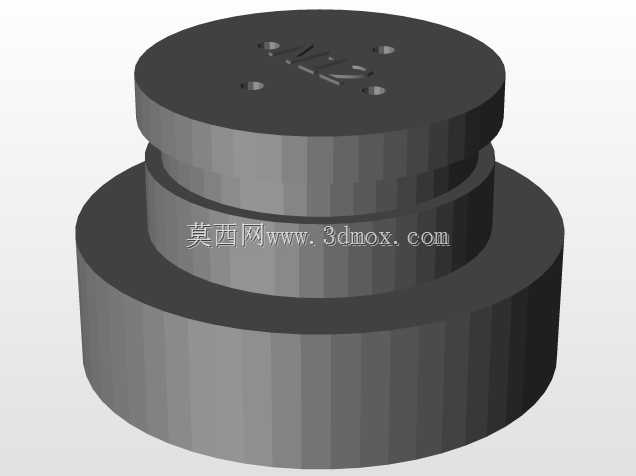

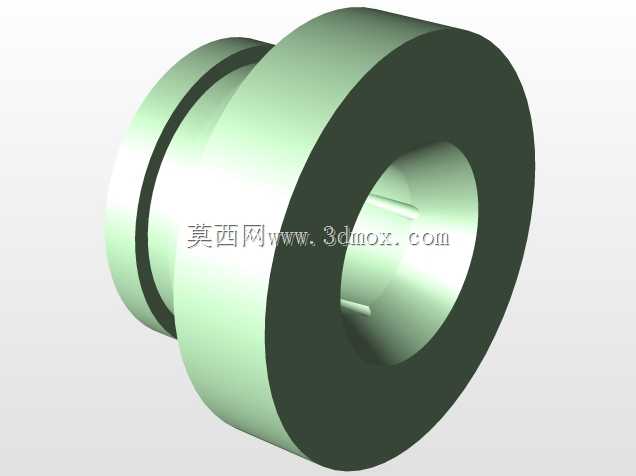

　　从结构设计逻辑来看，整个嵌件采用多阶同轴阶梯圆柱的构型，不同直径的圆柱段分别对应不同的功能：最大直径的端段作为轴向限位的止推面，装配时抵靠在安装基座的定位端面，控制嵌件的嵌入深度，避免嵌件过度压入安装孔导致内部接插行程不足；中间的各段圆柱分别匹配不同模组安装孔的公差带，每一段的直径差控制在合理范围，既保证插接过程有足够的导向长度，不会出现卡滞、偏斜的问题，又能通过阶梯面分担轴向的受力，避免长期受插拔冲击力出现结构变形。每一个嵌件的端面都做了清晰的标识刻印，不同的标识对应不同的安装工位，装配作业时工人不需要额外核对图纸，仅通过端面标识就能快速区分不同工位的嵌件，降低错装的概率，这一点在批量装配生产线的作业环节实用性很强，能有效减少装配失误带来的返工成本。

　　从安装边界的尺寸设计来看，这类嵌件的整体轴向长度控制在适配POS设备内部安装空间的范围，不会超出设备壳体的内部净空尺寸，最大直径段的外径匹配安装基座的沉孔尺寸，采用小间隙配合的公差设计，压入后不会出现径向晃动，同时兼顾拆装的便利性，不需要专用工具就能完成更换。各阶梯段的过渡位置都做了微小的倒角处理，一方面是在压装装配时起到导向作用，避免锐边刮伤安装孔的内壁，破坏安装基座的结构强度；另一方面也能去除机加工产生的毛刺，避免装配过程中毛刺脱落掉落到设备内部的电路板上，引发短路之类的电气故障。嵌件的端面没有多余的凸起结构，装配完成后和安装基座的端面基本齐平，不会占用额外的装配空间，给周边的走线、其他元器件的布置留出足够的余量。

　　在实际使用过程中，这类嵌件需要承受反复的插拔作用力，因此结构设计时在每一段阶梯的衔接位置都做了合理的圆角过渡，避免应力集中导致的断裂问题，即使经过上千次的模块插拔操作，也不会出现结构开裂、变形的问题。不同于普通的圆柱定位销，这类嵌件的多阶梯结构可以同时适配多个不同厚度的模组叠装场景，同一个嵌件就能完成两到三层模组的同轴定位，不需要在每个模组层单独设置定位件，既减少了设备内部的零件数量，又能保证各层模组之间的同轴度精度，让接插件的对接更顺畅，不会因为定位偏差导致接插件针脚弯曲、接触不良的问题。在设备后期维护时，只需要沿着轴向拔出对应的功能模组，不需要拆卸整个嵌件，就能完成模块更换，维护操作的效率比采用螺丝固定的结构提升很多，也避免了螺丝脱落丢失、螺丝滑牙之类的常见维护问题。

　　从建模的细节处理来看，整个零件的所有回转面都保持了严格的同轴度要求，端面和轴线的垂直度控制在合理的形位公差范围内，保证压装后不会出现偏斜，各段圆柱的表面粗糙度要求适配压装和插接的需求，既不会因为表面过于粗糙导致插拔阻力过大，也不会因为表面过于光滑降低配合的摩擦力，导致嵌件在使用过程中出现轴向窜动。这类结构看似简单，但是在商用POS终端的内部结构设计中是非常典型的实用型零件，没有冗余的结构设计，每一段几何结构都对应明确的功能需求，完全围绕装配效率、使用可靠性、维护便利性这几个核心的工程需求展开设计，是小型电子设备内部机械定位结构设计的典型参考案例。
