机械传动用空心圆柱套圈结构设计

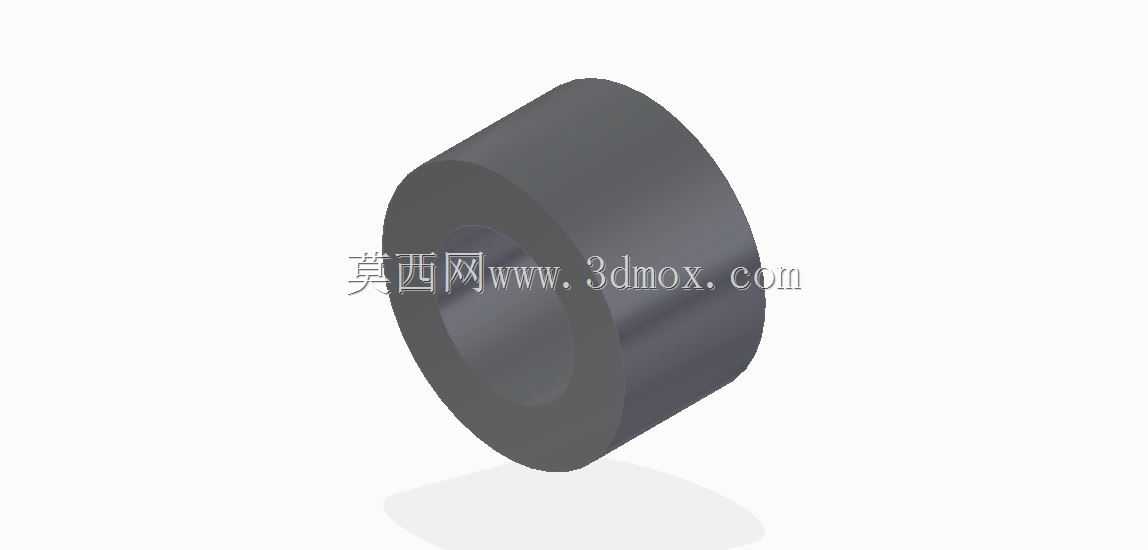

　　在各类旋转传动、轴系支撑的机械结构中，这类空心圆柱套圈是应用频次极高的基础构件，日常在输送设备辊筒端部、减速机输入输出轴定位段、工装夹具导向位、液压油缸活塞杆导向段都能见到它的身影，很多一线装配钳工在现场检修时，最先排查的易损件里就包含这类套圈，它的存在直接决定了轴系运行的同轴度、耐磨寿命以及相邻部件的装配间隙合理性。从结构设计逻辑来看，这类套圈采用等壁厚空心圆柱构型，没有多余的异形凸台或卡槽，整体构型极度简洁，核心设计思路是用最低的加工成本实现两个核心功能：一是作为轴与安装座之间的耐磨隔离层，避免轴类核心件直接与基座硬摩擦，磨损后仅需更换低成本的套圈即可完成检修，大幅降低核心传动件的更换成本；二是作为轴向定位的基准面，

　　套圈的两个端面平行度公差控制在IT7级以内，安装后可以为轴承、齿轮等相邻传动件提供稳定的轴向定位基准，避免传动件运行中出现轴向窜动。从外形尺寸与安装边界来看，这类套圈的外径与安装基座的内孔采用基孔制过渡配合，装配时可通过铜棒轻敲完成压装，不需要额外的紧固件辅助固定，内孔与穿入的轴采用间隙配合，单边间隙控制在0.02-0.05mm区间，既保证轴可以顺畅穿入，又不会因为间隙过大出现运行时的径向跳动；套圈的轴向宽度根据安装位的空间预留设计，宽度尺寸略小于安装座内孔的深度，压装后端面不会突出安装座平面，避免影响相邻部件的装配贴合度。实际应用场景中，不同工况下对套圈的材质和热处理要求有明显区别，普通低速轻载的输送线工位，

　　采用45号钢调质处理即可满足使用需求，表面硬度达到HB220-250就能应对日常的摩擦损耗；如果是在高速重载的减速机输出轴位置，通常会采用20CrMnTi材质做渗碳淬火处理，表面硬度达到HRC58-62，深度0.8-1.2mm的硬化层可以承受更高的接触应力，长期运行不会出现表面点蚀或过快磨损；而在有腐蚀介质的化工设备工位，还会选用304不锈钢材质做钝化处理，避免介质腐蚀导致套圈锈死在轴或基座内，增加后期检修的拆卸难度。很多刚入行的结构设计人员在绘制这类套圈时，容易忽略两个细节：一是套圈两端的倒角设计，通常两端会做1×45度的倒角，既方便压装时对准基座内孔，也能去除加工时的锐边毛刺，避免装配时割伤操作人员的手部，

　　也防止锐边刮伤轴表面的防锈涂层；二是内孔与外圆的同轴度公差，必须控制在0.01mm以内，如果同轴度超差，压装后会出现内孔偏斜，轴穿入后会出现卡滞，运行时会产生额外的径向载荷，加速轴承和轴的磨损。在装配环节，这类套圈的压装也有明确的工艺要求，不能直接用铁锤敲击套圈端面，必须使用铜套或尼龙垫作为传力介质，沿套圈圆周均匀施力压入，避免单边受力导致套圈出现变形，压装完成后需要用内径百分表检测内孔的圆度变化，如果压装后内孔出现收缩变形，需要用铰刀做微量修配，保证内孔与轴的配合间隙符合设计要求。在日常运维中，这类套圈的磨损状态可以通过运行时的异响和径向跳动量判断，当设备运行时轴系位置出现规律性的金属摩擦异响，或者用百分表检测轴的径向跳动超过0.1mm时，就需要停机拆解检查套圈的磨损量，如果套圈内孔磨损量超过0.1mm，或者外圆与基座之间出现相对转动，就需要及时更换套圈，避免磨损进一步扩大导致轴或基座的配合面损坏，造成更高的维修成本。
