推拉式快速夹钳压紧机构三维设计

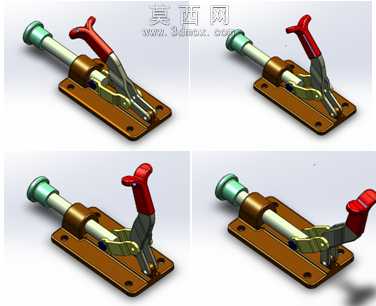

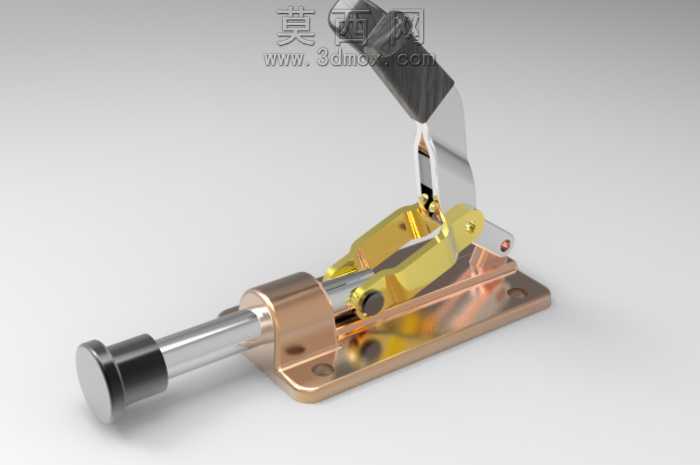

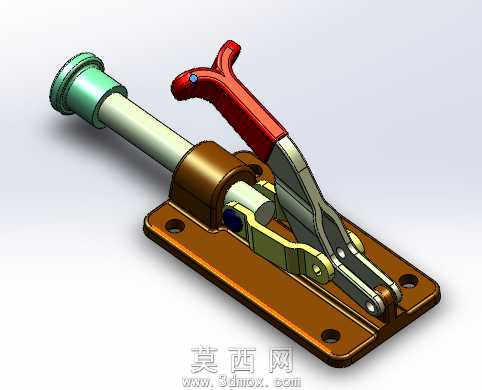

本作品为推拉式手动快速夹钳的三维建模设计，整体采用自顶向下的参数化建模思路完成，建模过程中严格遵循机械加工的公差配合要求，对各运动部件的装配间隙进行了合理预留，确保机构运动仿真过程无干涉、卡滞问题。建模阶段首先完成底座基准特征的搭建，底座采用带安装孔的平板式结构，预留四个沉头安装孔位用于夹钳的工位固定，底座上方的支撑座与推杆导向套采用一体化建模设计，保证推杆运动的同轴度精度。核心运动机构采用连杆式肘节增力结构，通过手柄驱动多组连杆完成力的传递与放大，建模时对连杆铰接处的销轴、轴孔配合进行了精细化处理，还原了真实铰接结构的转动副特征，同时对肘节机构的死点位置进行了运动学验证，确保夹钳锁紧状态下可依靠结构死点实现自锁，避免受外力冲击出现松脱问题。推杆部分采用圆柱光杆结构，前端设置橡胶防滑压头，压头与推杆采用台阶轴配合加卡簧固定的结构，还原真实装配逻辑。材质与渲染阶段，针对不同部件的真实材质进行了区分设置：底座、支撑铜套采用抛光铜合金材质，调整金属粗糙度参数还原铜件温润的金属反光质感；连杆、手柄金属支架采用镀彩锌钢材材质，添加细微的镀层颗粒纹理提升真实感；手柄握持部分采用黑色防滑橡胶材质，设置哑光漫反射参数模拟橡胶的磨砂触感；推杆、销轴采用抛光不锈钢材质，调高反射率参数还原亮面金属的镜面反射效果；前端压头采用黑色硬质尼龙材质，添加细微的表面磨砂纹理。渲染阶段采用三点布光方案，主光源从侧上方45度角打光，突出金属部件的轮廓反光，辅光源补亮暗部细节避免阴影死黑，添加环境反射贴图提升金属材质的真实反射效果，最终渲染图清晰展现了夹钳的结构细节与材质质感。设计过程中充分考虑了手动夹具的人机工程学，手柄的长度、握持角度经过反复调整，确保操作人员扳动手柄时施力顺畅，锁紧与解锁动作可单手完成，整体结构紧凑、夹持力稳定，可广泛应用于工装定位、工件装夹、设备快速压紧等工业场景，建模过程中所有特征均保留参数化历史，可根据实际使用需求调整夹持行程、安装尺寸、压头形式等参数，具备较高的二次修改与复用价值。
