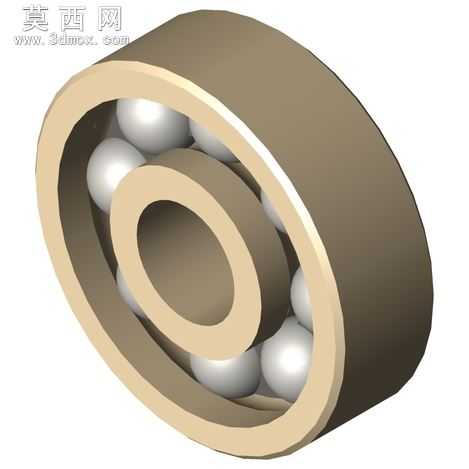

BB-626-B180-10ES聚合物球轴承三维建模

本作品为BB-626-B180-10ES聚合物球轴承的三维参数化建模成果，建模过程严格遵循易格斯该型号轴承的官方尺寸规范，采用三维机械设计软件完成全结构的特征化搭建。建模初期先梳理该类聚合物轴承的结构组成，区别于传统钢制轴承，该款轴承采用PA材质保持架搭配聚合物套圈，滚动体为不锈钢钢球，建模时首先绘制内外圈的旋转截面草图，通过旋转凸台特征生成内外圈基体，针对内外圈的滚道部分，采用精确的圆弧轮廓约束，保证滚道曲率与钢球直径的匹配度，确保后续装配时滚动体与滚道的接触关系符合实际工况要求。保持架部分采用PA聚酰胺材质的结构特征，建模时先绘制单个兜孔的轮廓，通过圆周阵列生成均匀分布的兜孔结构，兜孔的间隙尺寸按照聚合物保持架的设计标准设置，既保证钢球的灵活转动，又避免间隙过大导致的窜动问题。滚动体部分采用标准球体特征，按照轴承的节圆直径完成圆周阵列，阵列数量与该型号轴承的钢球数量完全一致，装配时采用同轴、重合等配合约束，保证内外圈同轴度、钢球与滚道的相切配合、保持架与钢球的位置匹配，整体装配无过约束、无干涉问题。材质渲染阶段，针对不同部件赋予对应材质属性：内外聚合物套圈采用哑光棕褐色工程塑料材质，调整材质的粗糙度、反射率参数还原聚合物的哑光质感；保持架采用浅米黄色PA材质，区分于内外圈的色调同时体现工程塑料的材质特性；不锈钢钢球赋予高反射金属材质，调整环境贴图的反射效果，还原钢球的金属光泽与光滑表面质感。设计思路上，该建模充分考虑聚合物轴承的轻量化、免润滑、耐腐蚀特性对应的结构特点，没有照搬钢制轴承的厚重结构，而是还原了聚合物套圈的壁厚设计，保持架的轻量化镂空结构也完全按照实物特征还原，模型可用于机械设计中的装配干涉检查、工况运动仿真、产品展示渲染等场景，所有特征均保留参数化编辑属性，可根据同系列不同型号的尺寸参数快速调整生成新的模型，建模过程中对各部件的倒角、边缘圆角等细节特征也做了还原，避免尖锐棱角不符合实际加工工艺的问题，整体模型结构完整，细节还原度高，材质表现贴合实物特性，能够直观展示该款聚合物球轴承的结构组成与外观特点。
