交错轴啮合变径金属齿轮传动结构

　　在各类需要空间交错轴动力传递的机械设备中，这类变径啮合齿轮结构常被用于传动比跨度较大、安装空间存在轴向与径向双重限制的工位，区别于常规平行轴圆柱齿轮只能完成同平面内的动力换向，该组齿轮通过齿形的特殊修型适配，可在两轴呈空间交错状态下完成扭矩传递，省去了额外加装锥齿轮换向组件的冗余结构，能有效压缩传动单元的整体占用空间。从实际使用场景来看，这类结构常见于中小型自动化设备的进给传动端、轻工机械的变速调节模块以及部分专用机床的辅助进给机构中，当设备的动力输出轴与执行端轴无法布置在同一平面，且需要在小空间内实现大传动比减速时，该啮合结构相比蜗轮蜗杆结构拥有更高的传动效率，相比多级平行轴齿轮组又能大幅缩短传动链长度，减少传动过程中的功率损耗与回程间隙累积。

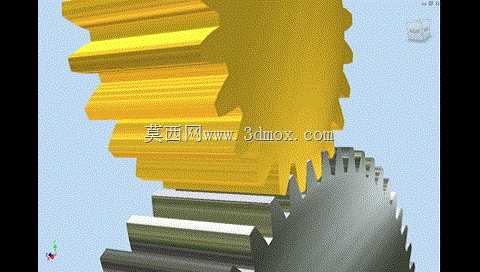

　　设计这类齿轮结构时，首先要明确两交错轴的轴交角参数，根据实际安装边界确定两齿轮的中心距范围，再结合所需传动比匹配两个齿轮的齿数差——图中较大的金色齿轮齿数更多、齿宽更厚，主要承担低速大扭矩的输出端啮合需求，较小的银灰色齿轮齿数更少、齿顶修缘量更大，用于适配交错轴啮合时的齿面滑动接触特性，避免啮合过程中出现齿顶干涉或齿面应力集中的问题。齿形设计阶段需要针对交错轴啮合的接触线偏移特性做齿向修形，常规渐开线圆柱齿轮的齿向为平直走向，直接用于交错轴啮合时会出现齿面局部点接触，长时间运行容易出现齿面点蚀、磨损过快的问题，因此需要根据轴交角的具体数值对齿向做对应角度的螺旋修型，让两齿轮啮合时的接触区域尽可能覆盖齿面中部，提升单位面积的承载能力，同时降低啮合过程中的滑动摩擦损耗。

　　从安装边界来看，大齿轮的轴向安装尺寸需要匹配其齿宽参数，预留出轴向窜动的调节间隙，通常在齿轮端面与安装轴承之间预留0.1至0.2毫米的间隙，避免热胀冷缩导致齿轮卡死；小齿轮由于转速更高，安装时需要保证其轴系的径向跳动公差控制在0.02毫米以内，否则高速啮合时会产生明显的冲击振动，不仅会产生运行噪音，还会加速齿面的磨损。两齿轮的啮合侧隙需要根据运行工况调整，用于重载传动场景时侧隙可适当放大至0.08至0.12毫米，补偿重载下的轮齿弹性形变；用于精密进给场景时侧隙需要控制在0.03毫米以内，保证传动的位置精度，避免出现进给滞后的问题。

　　实际装配过程中，需要先固定其中一个齿轮的轴系位置，再通过调整另一轴系的安装座位置来校准啮合接触斑，在齿面涂抹红丹粉后手动盘动齿轮，观察齿面的接触痕迹，理想状态下接触斑应位于齿面中部，沿齿高方向的接触占比不低于40%，沿齿长方向的接触占比不低于50%，如果接触斑偏向齿顶或齿根，需要微调两轴的中心距，如果接触斑偏向齿端，需要微调两轴的轴交角，直到接触斑位置符合要求为止。日常运维中，这类交错轴齿轮结构需要采用粘度稍高的齿轮脂润滑，由于啮合过程中存在齿面相对滑动，润滑油膜更容易破裂，相比平行轴齿轮需要缩短润滑脂的更换周期，定期检查齿面的磨损情况，当齿面磨损量超过齿厚的10%时需要及时更换齿轮，避免出现断齿打坏相邻传动件的问题。

　　这类齿轮结构的材质选择也需要匹配工况，重载场景下大齿轮可采用40Cr调质后齿面高频淬火，硬度达到HRC45至50，兼顾芯部韧性与齿面耐磨性，小齿轮可采用20CrMnTi渗碳淬火，硬度达到HRC55至60，匹配大小齿轮的硬度差，减少胶合磨损的概率；轻载精密场景下可采用铝合金或工程塑料材质制作齿轮，降低整体重量与运行噪音，适配小型自动化设备的轻量化需求。
