特福长柄不粘煎锅三维数字建模作品

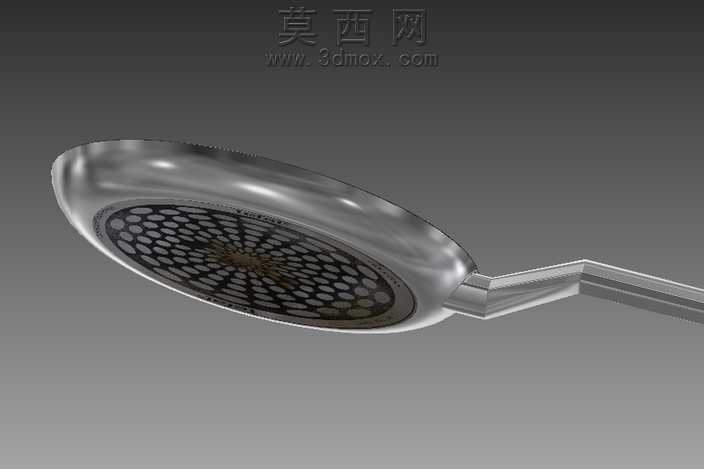

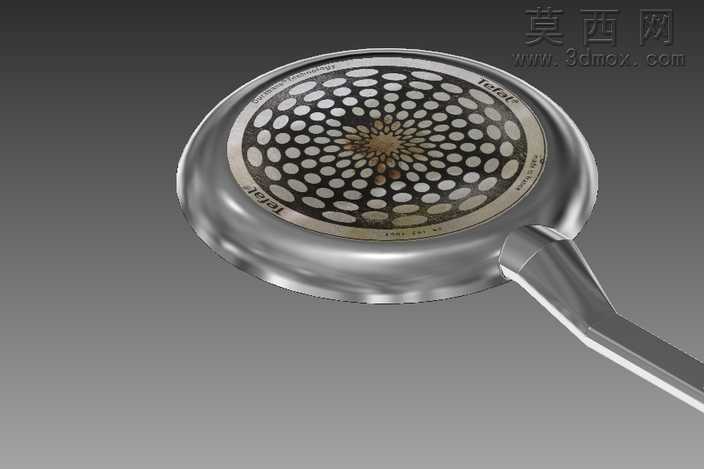

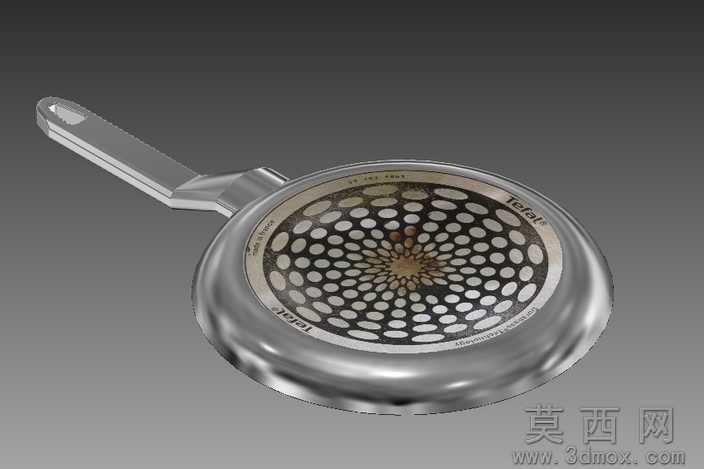

本作品为家用长柄不粘煎锅的三维参数化建模成果，建模阶段以真实特福品牌煎锅的实物尺寸为基准，在三维建模环境中先完成锅体轮廓的草绘绘制，通过旋转凸台命令生成锅体的基础曲面，针对锅口的卷边结构采用扫描特征完成细节构建，保证锅口边缘的圆润过渡，既符合实际生产中的冲压卷边工艺特征，也还原了实物防刮蹭、易清洁的结构特点。锅身内壁的不粘涂层区域与外壁的金属基材区域做了分层结构处理，建模时通过曲面偏移命令区分不同材质的厚度层级，还原真实煎锅的多层复合基材结构，避免模型出现壁厚不均、结构失真的问题。手柄部分采用一体化金属长柄设计，建模时先绘制手柄的 ergonomic 轮廓曲线，通过放样命令生成符合人体工学的握持曲面，针对手柄末端的挂孔结构采用拉伸切除命令完成，同时还原手柄与锅身连接位置的加固铆接结构，通过阵列特征完成三个铆接点的精准排布，保证手柄与锅体连接结构的力学合理性。材质渲染阶段，锅身内壁赋予哑光不粘涂层材质，调整材质的粗糙度参数至0.75，还原不粘涂层低反光、磨砂质感的视觉特征；锅身外壁与手柄部分赋予拉丝不锈钢材质，添加各向异性的拉丝纹理贴图，调整金属度参数至0.9、粗糙度参数至0.25，模拟不锈钢金属的冷冽质感与光线反射效果；锅身边缘的卷边位置做了倒角高光处理，还原金属边缘的光线折射特征。场景搭建采用中性灰色渐变背景，添加三点布光系统，主光源从锅体左上方45度角入射，打出锅身的主体明暗关系，辅光源从右侧补光弱化阴影死黑区域，顶光源勾勒锅口边缘与手柄的轮廓高光，最终渲染效果完整还原长柄煎锅的产品形态、材质质感与结构细节，可用于厨具产品展示、结构验证、电商宣传素材制作等场景，模型的所有特征均保留参数化历史记录，可根据设计需求快速调整锅体直径、手柄长度、基材厚度等参数，适配不同规格的煎锅产品设计迭代需求。
