工业设备用同轴凸缘式隔离按钮结构

　　在低压配电柜体、小型工业控制操作台、现场分布式设备接线盒这类场景里，这类带同轴凸缘的隔离操作件是很常见的结构件，它的核心作用是在操作端和内部带电回路、运动传动副之间形成可靠的物理隔断，避免操作时人员直接接触内部构件，同时也能防止外部粉尘、飞溅的切削液顺着操作杆缝隙渗入设备内部，造成回路短路或者传动卡滞。很多刚入行的结构设计人员容易把这类零件和普通的按钮护套搞混，实际上两者的安装边界和受力要求完全不同：普通按钮护套只需要覆盖操作间隙，不需要承受操作时的侧向推力，而这类隔离按钮的凸缘部分是直接贴合在设备面板的安装沉台里的，操作时施加的轴向按压力、偶尔误碰带来的侧向掰动载荷，都会通过凸缘端面分散到面板基体上，不会把力直接传递到内部的触点或者连杆上，这也是设计时特意做大小直径凸缘的核心原因。

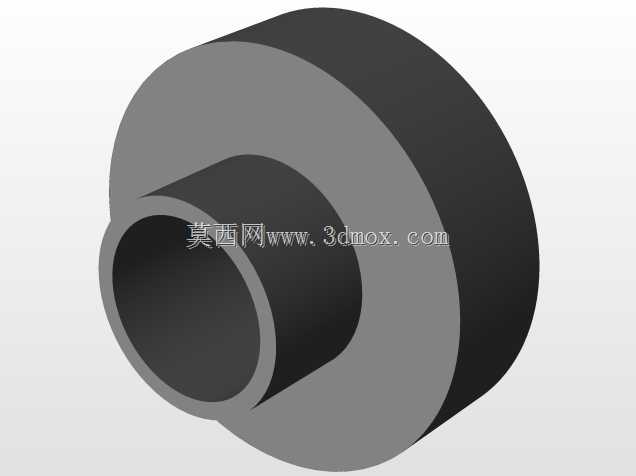

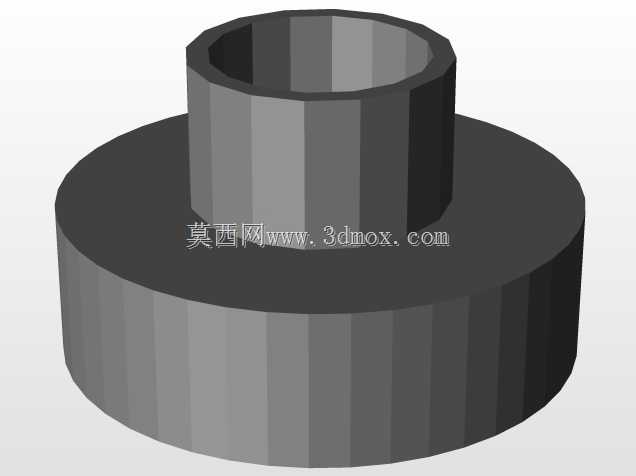

　　从结构细节来看，整个零件采用同轴回转体设计，小直径段是插入面板安装孔的定位段，外径和安装孔采用H7/h6的间隙配合，装配时不需要额外涂胶或者打定位销，只要把小直径段完全推入安装孔，大直径凸缘的端面就会自然贴紧面板外表面，凸缘的厚度一般控制在3-5mm，既不会因为太薄导致受压变形，也不会因为太厚凸出于面板过多，造成现场操作时的误刮碰。小直径段的内孔是和内部操作杆配合的通道，内孔的直径公差要和操作杆保持0.1-0.2mm的间隙，既要保证操作杆按动的时候不会和内孔壁产生摩擦卡滞，也要避免间隙过大导致操作杆晃动量超标，长期使用后出现偏磨。很多现场反馈的按钮按动卡涩问题，其实不是按钮本身的触点故障，就是外围隔离件的内孔和操作杆同轴度没做好，或者间隙留的太小，温度变化后零件热胀导致抱杆。

　　设计这类零件的时候，首先要确定的是安装面板的厚度，小直径段的插入长度要比面板厚度大0.5-1mm，保证插入后端部能稍微探出面板内侧，不会因为面板厚度公差导致隔离件没装到位，凸缘和面板之间留缝。凸缘的外径一般比安装孔直径大8-12mm，这个尺寸范围是经过大量现场验证的：如果凸缘外径太小，受压的时候单位面积压力太大，薄面板容易被压出凹陷，长期使用后隔离件会松动歪斜；如果凸缘外径太大，又会占用面板上过多的安装空间，尤其是在密集布置按钮的操作面板上，过大的凸缘会导致相邻按钮的安装间距被迫拉大，浪费面板布局空间。零件的所有棱边都做了R0.5的圆角处理，尤其是凸缘和小直径段衔接的根部，不能留尖锐的直角，一方面是安装的时候不会刮伤安装孔周边的喷涂层，另一方面直角根部在注塑或者机加工的时候容易产生应力集中，零件受侧向力的时候容易从根部断裂。

　　从实际使用的工况来看，这类隔离按钮大多采用绝缘的工程塑料或者硬质阳极氧化铝合金加工，塑料材质的多用于低压配电、普通工控设备场景，重量轻成本低，绝缘性能可靠；金属材质的多用于有防爆要求、或者现场有硬物磕碰风险的矿山、冶金设备现场，抗冲击性能更好。不管是哪种材质，设计的时候都要注意零件的壁厚均匀性，塑料件的壁厚差不能超过1mm，否则注塑的时候会出现缩痕、气泡，导致凸缘端面不平整，安装后和面板之间出现缝隙；金属件加工的时候要一次装夹完成内外圆和端面的车削，保证同轴度在0.05mm以内，避免装配后出现偏心，影响内部操作杆的动作顺畅度。

　　很多设计人员在建模的时候容易忽略一个细节，就是凸缘端面的平面度要求，这个面是和面板贴合的安装基准，如果平面度超过0.1mm，安装后就会出现局部缝隙，外部的液体、粉尘很容易顺着缝隙进入设备内部，尤其是在有切削液飞溅的机床操作面板、户外露天安装的设备控制箱上，这个缝隙往往是内部元件损坏的主要诱因。所以建模的时候，凸缘的贴合面不要做任何的纹理或者凸起，保持完整的平面，不需要额外加防滑筋之类的结构，防滑的功能是靠内部的卡簧或者锁紧螺母实现的，贴合面做纹理反而会影响密封效果。另外，小直径段的端部要做15度的导入倒角，装配的时候可以顺利对准安装孔，不需要反复调整位置，提升现场装配的效率，倒角的尺寸不要太大，控制在0.8-1mm就足够，太大的倒角会导致小直径段和安装孔的配合长度变短，定位精度下降。

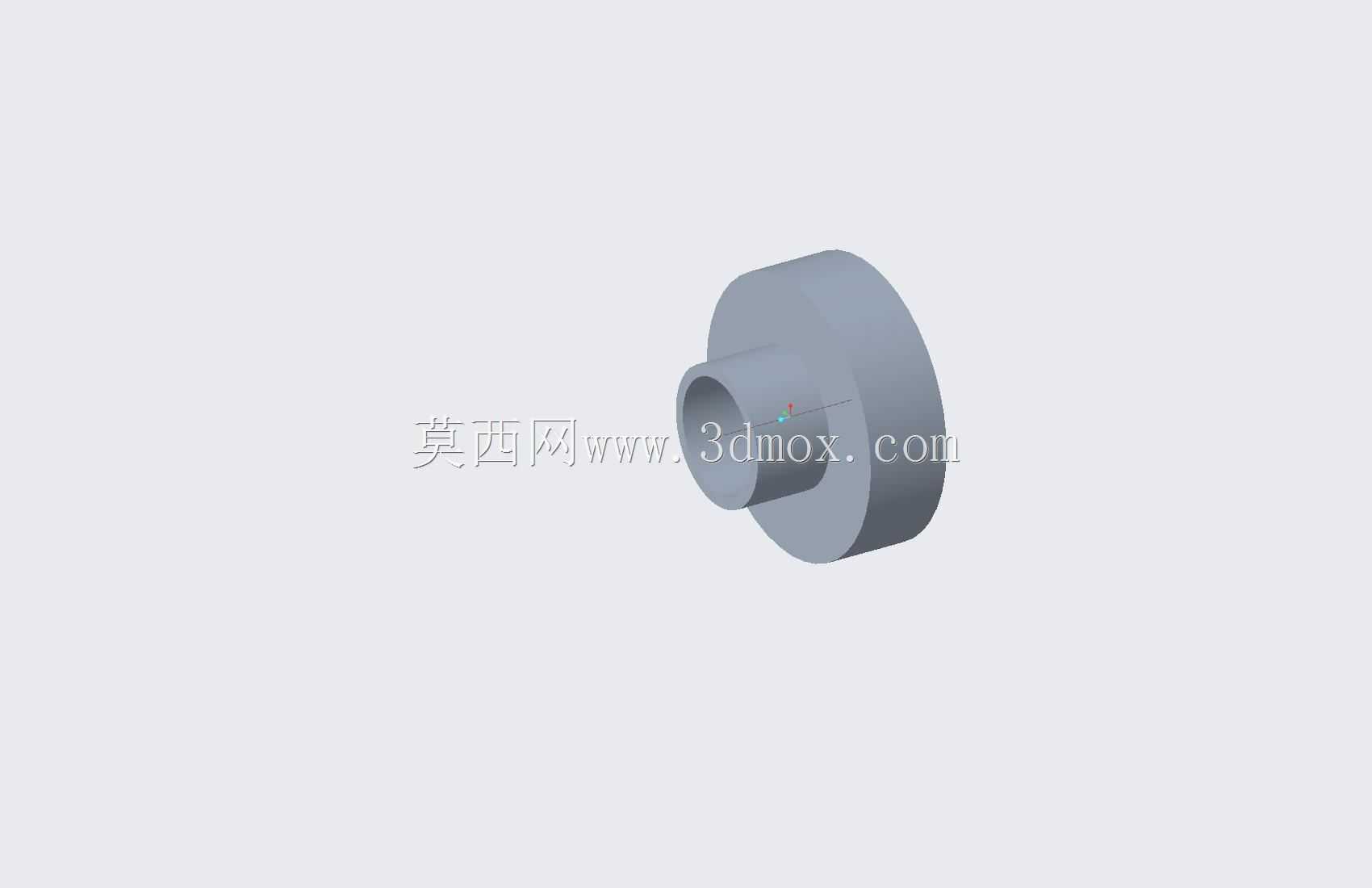

　　在设备维护的场景里，这类隔离按钮属于易更换的外围零件，不需要拆解设备内部结构，只要从面板外侧把旧的隔离件撬下来，新的对准孔位推到底就能完成更换，所以设计的时候不要在小直径段上做倒扣之类的不可拆结构，否则更换的时候必须拆下面板，大幅提升维护的工作量。零件的表面不需要做多余的装饰处理，塑料件直接做哑光面就可以，避免强光下反光影响操作人员识别按钮位置；金属件做哑光氧化处理，同样避免反光，同时提升抗腐蚀能力。整体结构没有复杂的曲面或者特殊结构，建模的时候只需要用回转特征就能完成主体结构，再加上棱边的圆角就可以，不需要额外的复杂特征，加工难度低，适合批量生产，不管是注塑批量成型还是单机小批量机加工都能快速制作，适配不同规模的设备生产需求。
