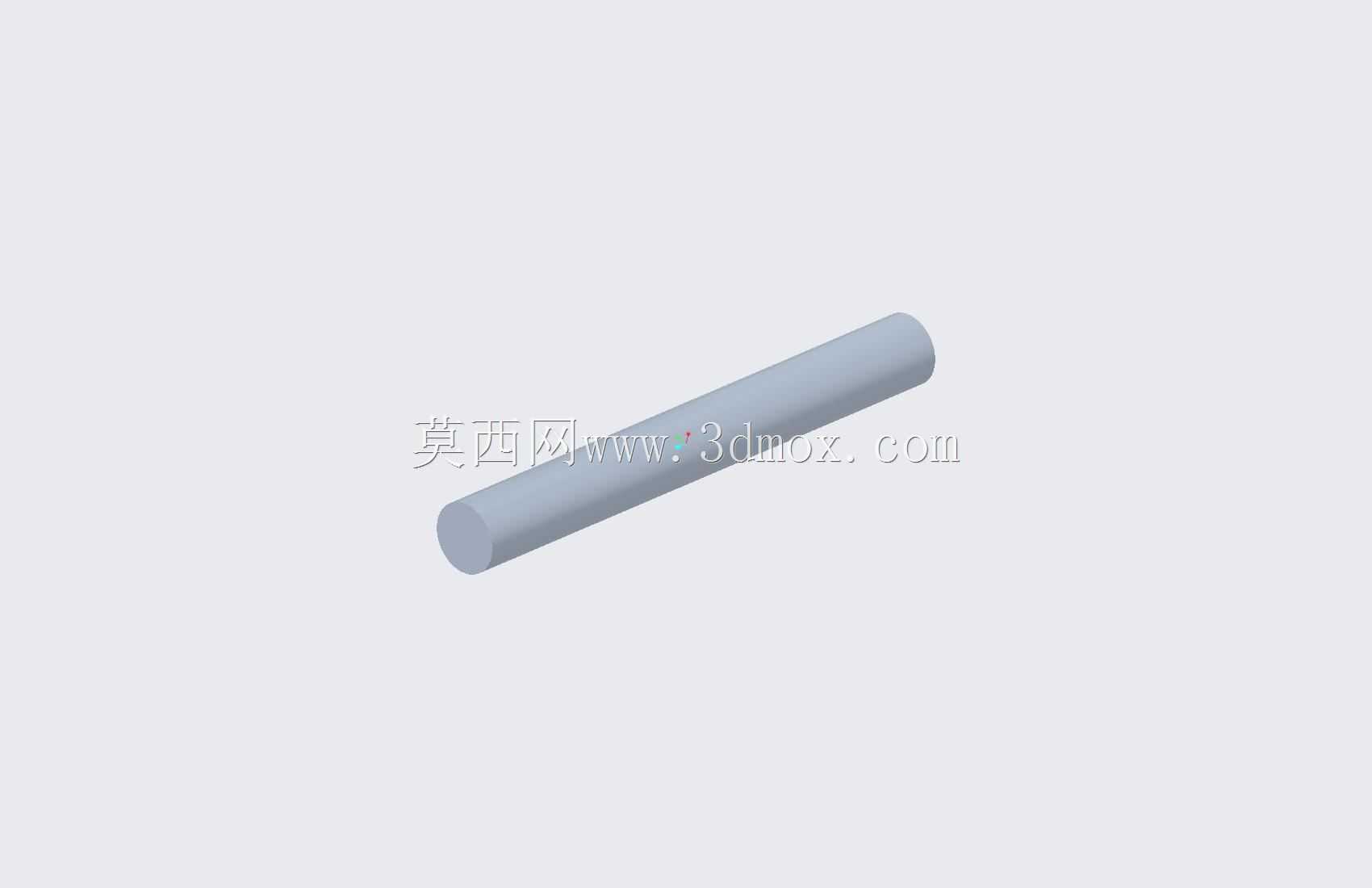

在各类需要精准直线导向、定位校准的机械结构中,这类圆柱型准直杆是应用频次极高的基础构件,从工装夹具的定位基准、自动化输送线的导向支撑,到检测设备的运动基准轴,都能见到这类杆件的身影。不同于普通光轴,准直杆的核心设计要求是整杆的直线度公差,通常在整杆长度范围内,直线度偏差需要控制在微米级,才能保证配套运动部件不会出现卡滞、偏移的问题。
设计这类杆件的时候,首先要明确安装边界的约束条件:两端的安装固定方式如果是采用支座穿装固定,就需要在杆端设计对应的定位轴肩或者卡簧槽,避免杆件工作过程中出现轴向窜动;如果是采用端部锁紧的固定方式,杆端需要预留足够的锁紧配合长度,同时保证配合面的粗糙度达到Ra1.6以下,避免锁紧时出现应力集中导致杆端变形。从外形尺寸来看,这类杆件的长径比需要结合实际负载做校核,长径比过大的情况下,即使材料本身刚性足够,也会在自重或者侧向负载下出现挠曲变形,直接影响导向精度,通常长径比超过20的杆件,中间位置需要增设辅助支撑结构,抵消挠曲带来的精度损失。
从功能特性上看,这类准直杆的表面硬度是核心性能指标,常规工况下采用45号钢调质处理后表面高频淬火,硬度达到HRC45-50就能满足普通导向需求,如果是高速往复运动的工况,就需要选用轴承钢材质,表面做镀铬或者渗氮处理,提升表面耐磨性能,降低运动副的摩擦系数,延长整体使用寿命。杆件的圆柱度公差同样不能忽略,整杆的直径偏差需要控制在h6或者h7的公差带内,和配套的直线轴承、铜套配合时,既能保证运动顺滑,又不会出现间隙过大导致的晃动问题。
实际应用场景中,这类准直杆常作为检测工装的基准定位杆,在零部件形位公差检测时,将待检测工件穿装在准直杆上,以杆的轴线作为基准,检测工件的同轴度、端面跳动等参数,这就要求杆件本身的形位公差要比待检测工件的精度高两个等级,才能保证检测结果的可靠性。在小型自动化设备的直线运动模组中,这类准直杆也会作为导向轴使用,搭配滑动衬套实现短行程的精准直线运动,相比直线导轨,这类杆件导向结构的成本更低,安装调试更简单,适合负载不大、行程较短的运动场景。
设计过程中还要考虑杆件的安装误差补偿,两端安装座的同轴度如果存在加工偏差,硬连接安装会导致杆件出现弯曲内应力,长期使用会出现应力变形,因此在其中一端的安装结构上通常会设计浮动支撑结构,允许微小的角度偏差,抵消安装座的加工误差带来的附加应力。另外,杆件的端面需要做倒角处理,倒角角度通常为15度或者30度,既方便安装时穿入配套的衬套或者轴承,也能避免端部锐边划伤操作人员或者配套零件。
从受力角度分析,这类准直杆主要承受径向的支撑负载,以及运动过程中的轴向摩擦力,设计时需要校核杆件的弯曲强度和刚度,根据实际承受的最大负载计算最大挠度,保证挠度值在允许的精度范围内,避免负载下变形影响导向精度。如果是用于有腐蚀环境的工况,比如食品加工设备、化工检测设备中,杆件需要选用不锈钢材质,表面做抛光处理,提升耐腐蚀性能,同时避免表面残留污渍影响运动顺畅度。
很多设计人员在选用这类杆件的时候,容易忽略表面粗糙度对使用寿命的影响,如果表面粗糙度过高,运动过程中会快速磨损配套的衬套,产生的金属碎屑会进一步加剧磨损,形成恶性循环,因此配合面的粗糙度必须严格控制,非配合面可以适当降低粗糙度要求,控制加工成本。另外,杆件在加工完成后需要做去应力处理,避免加工过程中产生的内应力在后续使用过程中缓慢释放,导致杆件出现变形,影响整杆的直线度精度。
