L型折弯带腰孔安装导向支撑构件

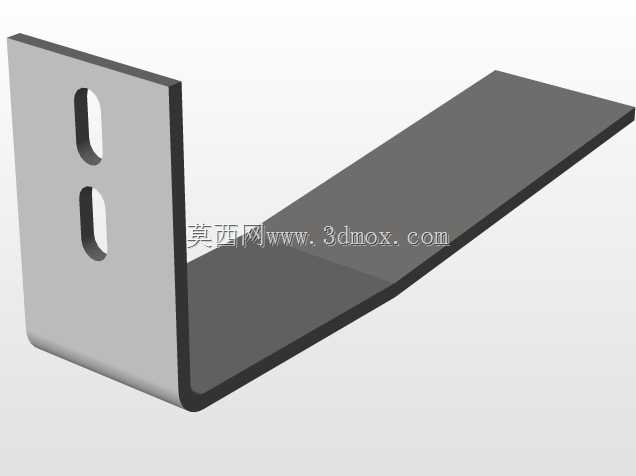

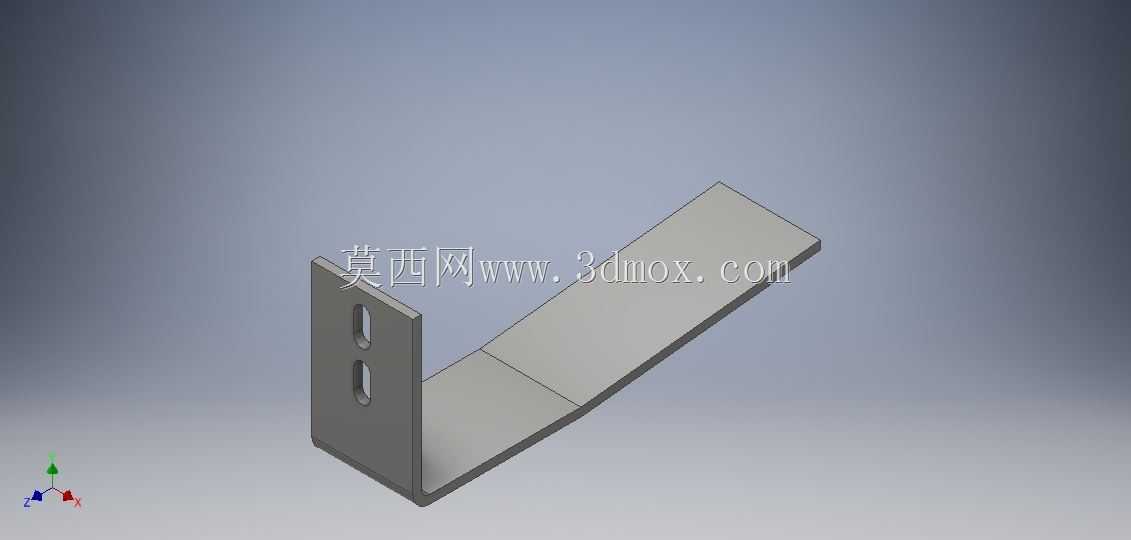

　　在各类自动化输送线、工装夹具定位工位、小型设备装配模组的搭建过程中，这类L型折弯结构的导向支撑件是应用频次极高的基础构件，它不需要承担大吨位的重载负荷，核心作用是为需要做直线滑移的杆件、检测探头、小型执行元件提供稳定的安装基准与滑移导向边界，避免运动部件在往复动作过程中出现径向窜动、偏移卡滞的问题。从结构设计逻辑来看，构件采用一体化折弯成型的工艺思路，没有额外的拼接焊缝，整体刚性更均匀，垂直段设置的两个平行腰型孔是安装调节位，现场装配时可以根据实际的安装高度差、对位偏差，沿着腰孔的长轴方向微调构件的固定位置，不需要重新在安装基座上扩孔或者补焊定位块，大幅降低现场装配的调整工作量。水平延伸的折弯段是导向承载面，板面做了等厚处理，

　　折弯处预留了合理的内R角，避免折弯加工时出现应力集中导致的板面开裂或者形变，同时折弯R角也能消除安装时的锐边割手风险，不需要额外做倒角去毛刺的二次工序。从安装边界来看，垂直安装面的腰孔中心距按照常规五金安装的通用孔距设置，适配市面常见的M4、M5规格的内六角安装螺丝，不需要定制特殊规格的紧固件；水平段的长度可以覆盖常规小型导向元件的滑移行程，板面的平面度控制在合理公差范围内，保证安装在上面的导向副不会因为板面翘曲出现滑动阻力过大的问题。实际应用场景里，这类构件常被用在电子装配流水线的物料挡停导向位、小型检测设备的探头安装支架、工装夹具的侧向定位支撑位，它的结构足够简洁，没有多余的冗余设计，既可以单独作为导向支撑使用，

　　也可以多个组合拼接成简单的框架式导向结构，适配不同工位的安装需求。设计过程中没有采用复杂的曲面结构，所有特征都是规则的平面与直边，不管是采用钣金折弯加工还是采用整块铝材铣削成型，加工难度都很低，加工周期短，成本控制优势明显，适合批量加工备货。垂直段的腰孔长度预留了足够的调节余量，即使安装基座的孔位存在小范围的加工误差，也能通过腰孔的调节量完成对位装配，降低了对安装基座加工精度的要求，间接压缩了整套设备的加工成本。水平段的末端没有做额外的翻边或者加厚处理，因为这类构件的使用场景里，水平段承受的载荷主要是沿垂直面向下的静载荷以及导向件滑移时的水平摩擦力，等厚的板面完全可以满足强度要求，额外增加结构反而会增加整体重量和材料成本。

　　在做三维建模的时候，这类构件的特征绘制逻辑非常清晰，先绘制垂直段的草图，拉伸生成基体后，通过钣金折弯特征生成水平段，再绘制腰孔的草图切除生成安装孔，最后对折弯处的R角、孔位的边缘做细节处理，建模过程中需要重点控制折弯系数的设置，保证加工出来的成品实际尺寸和设计尺寸一致，避免出现折弯后水平段长度偏差、孔位错位的问题。很多刚入行的结构设计人员在做这类支架设计的时候，容易忽略折弯内R角的设置，直接做直角折弯，实际加工的时候不仅容易出现板材开裂，还会因为折弯回弹导致垂直面和水平面的垂直度达不到装配要求，最终影响导向部件的安装精度。另外腰孔的宽度设计也要和选用的螺丝规格匹配，不能为了追求大调节量把腰孔做的过宽，否则锁付螺丝的时候垫片容易陷入孔内，导致固定不牢，长期受振动影响出现螺丝松动、支架移位的问题。这类导向支架虽然是非常基础的机械构件，但在整套设备的运行稳定性里起到的作用不可忽视，如果支架本身刚性不足、安装定位不准，哪怕选用精度再高的导向轴、直线轴承，也会因为安装基准的偏差出现运动卡滞、磨损加快的问题，直接影响整套设备的运行寿命。
