环形钢制间隔衬套结构设计方案

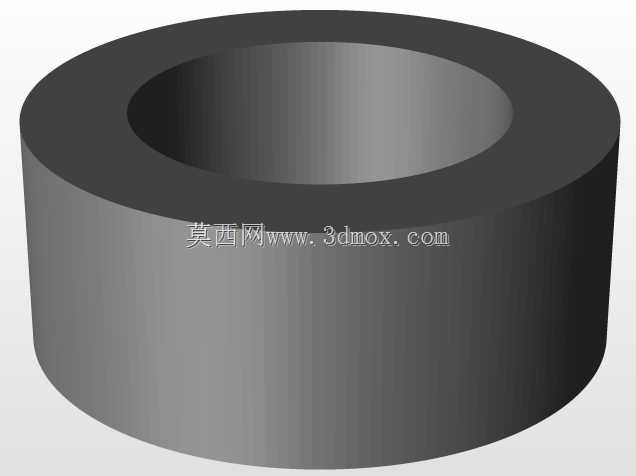

　　在各类轴系装配、工装夹具搭建以及模块化设备组装场景里，这类环形间隔件的使用频率远超很多非一线装配人员的认知，它不像传动件、动力件那样直接参与设备的核心做功环节，却在整个装配链路里承担着精准控距、载荷分散、轴向定位的关键作用，很多设备运行中出现的轴向窜动、配合面压损、装配间隙超差问题，追根溯源往往是间隔件的尺寸匹配或者结构选型出了纰漏。从结构形态来看，该间隔件采用等壁厚空心圆柱设计，整体无额外开槽、凸台或者异形结构，内外圆柱面均为光滑加工面，两端面保持严格的平行度要求，这种极简结构的设计逻辑，核心是为了最大化降低加工误差带来的装配偏差——对于需要严格控制轴向间距的装配场景，任何额外的结构特征都会带来额外的公差累积，

　　光滑的环形接触面可以保证压装或者套装过程中受力均匀，不会出现局部应力集中导致的配合件变形。实际应用中，这类间隔件常被套装在光轴、螺栓或者定位销上，夹在两个配合零部件之间，比如在输送辊筒的轴系装配里，它被放置在轴承内圈与辊筒端面之间，用来抵消轴承安装位的轴向尺寸偏差，保证两侧轴承的安装同轴度，避免辊筒转动时出现偏摆；在工装夹具的叠层装配结构里，它可以精准控制多层夹板之间的间距，保证装夹工件时的受力面平行度，防止工件装夹变形；在部分液压元件的阀组装配里，这类间隔件还可以作为流道的间隔支撑，配合密封件实现不同油路之间的物理隔离，同时保证阀组叠装时的整体锁紧力均匀分布。设计这类间隔件时，首先要明确的是安装边界的尺寸约束：

　　内孔直径需要比适配的轴、螺栓或者销的外径大0.02-0.05mm，这个间隙值既可以保证套装时的顺畅性，不会因为加工公差导致装配卡滞，又不会因为间隙过大出现径向窜动，影响整体装配的同轴度；外径尺寸则需要根据被间隔的两个零部件的接触面尺寸确定，通常要比被支撑面的内径大2-3mm，保证支撑面可以完全覆盖被间隔件的接触区域，避免压装时出现接触面边缘的压溃变形；轴向长度尺寸则是整个零件的核心公差项，需要根据装配链的尺寸链计算结果确定，公差等级通常控制在IT7-IT8级，对于高精度装配场景可以进一步提升到IT6级，两端面的平行度公差要控制在长度尺寸公差的1/2以内，端面与内孔轴线的垂直度公差不超过0.02mm，避免装配后出现倾斜导致的受力不均。

　　材料选择上，这类间隔件通常根据使用场景的载荷特性确定，常规轻载装配场景可以选用普通碳素结构钢，表面做发黑或者镀锌处理提升防锈能力；中载有一定耐磨要求的场景可以选用优质碳素结构钢做调质处理，硬度控制在HB220-250，既保证足够的结构强度，又具备一定的抗变形能力；如果是用于有腐蚀环境的装配场景，则可以选用不锈钢材质，不需要额外做表面处理即可满足使用要求。很多新手设计人员在做这类零件时，容易忽略端面的粗糙度要求，实际上两端面作为主要的承载接触面，粗糙度需要控制在Ra1.6-Ra3.2之间，过于粗糙的端面会导致实际接触面积不足，锁紧后出现应力松弛，时间长了装配间隙变大；过于光滑的端面则会增加不必要的加工成本，对于间隔件的功能提升没有实际意义。另外在装配环节，这类间隔件的安装方向没有特殊要求，因为两端面结构完全对称，压装时需要保证施压面与零件端面完全贴合，避免斜向压装导致的零件变形或者端面刮伤，对于需要过盈配合的场景，装配前需要对内孔做适当的润滑处理，减少压装时的摩擦力，避免内孔表面出现拉伤。在设备的后期维护中，这类间隔件也是需要重点检查的易损件之一，每次拆解设备重新装配时，都要检查间隔件的端面是否有压痕、变形，内外圆是否有磕碰损伤，如果出现端面平行度超差或者表面损伤，需要及时更换，不能继续使用，否则会导致整个装配链的尺寸精度下降，影响设备的整体运行稳定性。
