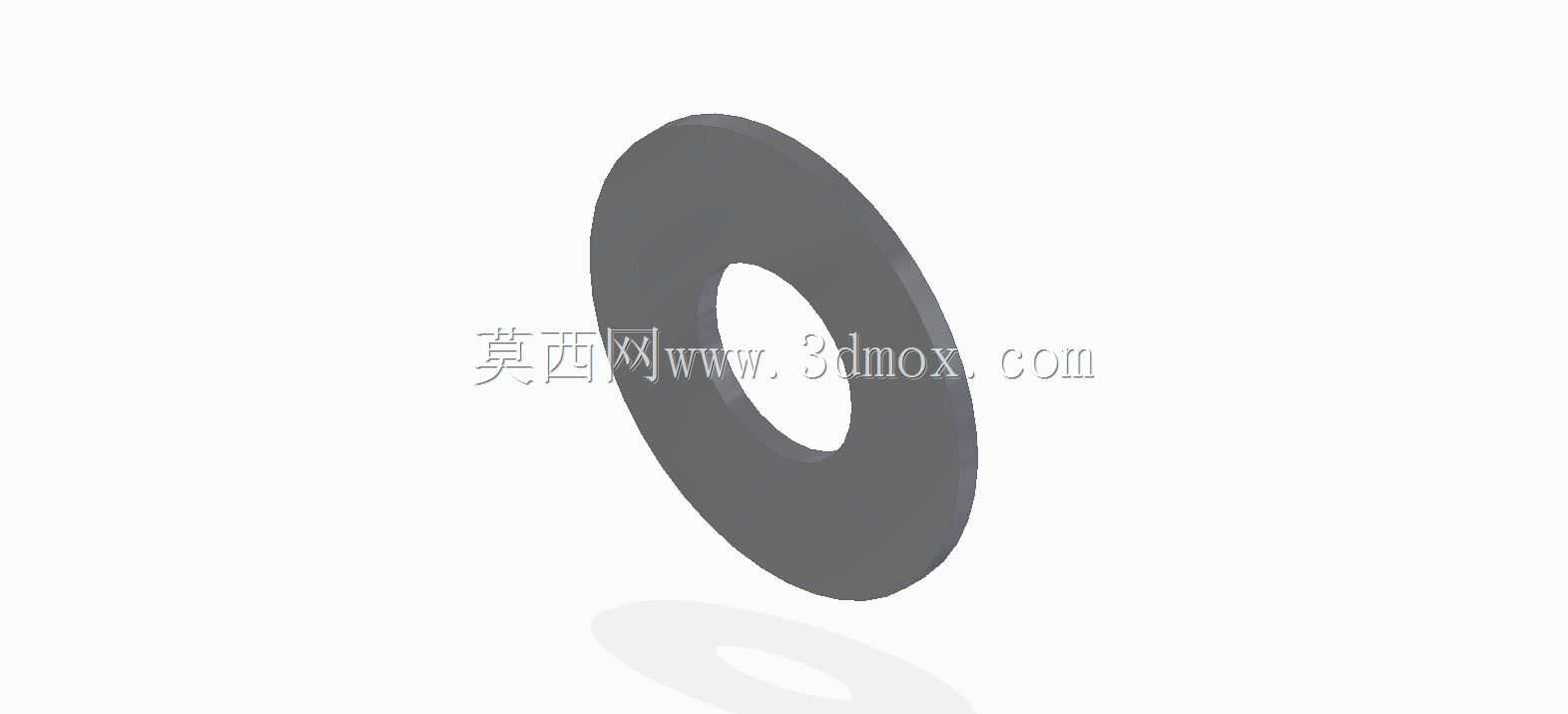

洗衣机用环形平垫结构设计

　　日常家用及商用洗衣设备的装配环节中，这类环形平垫是极易被忽略但直接影响整机装配可靠性的基础零件，很多结构设计新手在做洗衣设备传动、壳体连接部位的紧固件选型时，往往只关注螺栓螺母的规格强度，忽略平垫的匹配设计，最终导致设备运行一段时间后出现连接松动、壳体漆面压损、局部应力集中开裂等问题。

　　从实际应用场景来看，这类平垫主要适配洗衣机内部电机固定脚、外筒吊装支架、配重块安装位、外壳钣金拼接位的螺栓连接场景，洗衣机本身运行时存在内筒高速旋转带来的持续振动，尤其是脱水阶段转速突破每分钟上千转时，连接部位的交变载荷会持续作用在紧固件上，如果没有适配的平垫分散应力，螺栓头直接压在钣金或者塑料壳体表面，很容易因为局部压强过大压溃基材，或是在振动中出现螺栓预紧力快速衰减的问题。

　　设计这类平垫的时候，首先要匹配对应螺栓的公称直径，内孔尺寸要留出合理的安装间隙，既不能过大导致平垫无法完全覆盖螺栓头的承压面，也不能过小导致装配时平垫无法顺利套入螺栓，甚至出现卡滞影响装配效率。平垫的外径设计需要结合被连接件的基材强度调整，比如洗衣机的塑料外筒连接位，平垫外径要比钣金连接位的尺寸更大，以此降低塑料表面的接触压强，避免长期受载出现塑料蠕变导致连接松动；而钣金壳体的连接位，平垫外径只要满足覆盖螺栓头、分散预紧力的要求即可，避免尺寸过大占用过多安装空间，干涉周边的走线或者相邻部件的布置。

　　厚度选择上，这类适配洗衣设备的平垫不需要过高的硬度，但要保证平整无翘曲，冲压成型后需要做去毛刺处理，避免装配时毛刺刮破壳体表面的喷涂层或是线束绝缘层，长期在潮湿环境下出现锈蚀、绝缘失效的隐患。平垫的两个端面要保证足够的平面度，装配后能和螺栓头、被连接件表面完全贴合，避免出现偏载导致预紧力分布不均，在持续振动中出现松脱。

　　从安装边界来看，这类平垫的厚度较薄，装配时不会额外占用过多的连接长度余量，不需要特意调整螺栓的公称长度来适配，只要按照常规螺栓连接的长度选型规则，预留出螺母啮合长度、被连接件总厚度即可。在做三维装配校核的时候，要注意平垫安装后不会和周边的加强筋、走线槽、密封胶条产生干涉，尤其是外筒周边的连接位，平垫边缘不能碰到旋转的内筒部件，也不能挤压到外筒的密封结构，避免运行中出现摩擦异响或是密封失效漏水的问题。

　　很多人觉得平垫是标准件直接调用就行，但实际在洗衣设备这类长期处于潮湿、振动工况的产品里，平垫的尺寸、表面处理都需要针对性调整，比如表面处理要选择耐锈蚀的镀层，避免长期在洗衣液蒸汽、潮湿空气环境下出现锈迹，污染衣物或是锈迹流到外壳表面影响外观。同时平垫的边角要做倒钝处理，不能有锋利的锐边，避免生产线装配工人操作时被划伤，也防止锐边割破连接部位的减震垫，影响减震效果。

　　在做结构强度校核的时候，不需要对平垫本身做复杂的受力仿真，只要校核平垫的承压面压强小于被连接件的许用挤压应力即可，尤其是塑料件连接位，要结合设备全生命周期的振动载荷、温度变化带来的材料性能变化，预留足够的安全余量，避免长期使用后平垫嵌入塑料基材内部，导致连接预紧力下降，出现部件移位、运行异响的问题。实际装配工艺上，这类平垫要和螺栓、螺母配套配送，避免生产线出现漏装、错装的问题，装配时要保证平垫居中套在螺栓上，不能出现偏斜，否则会导致承压面受力不均，起不到分散应力的作用。
